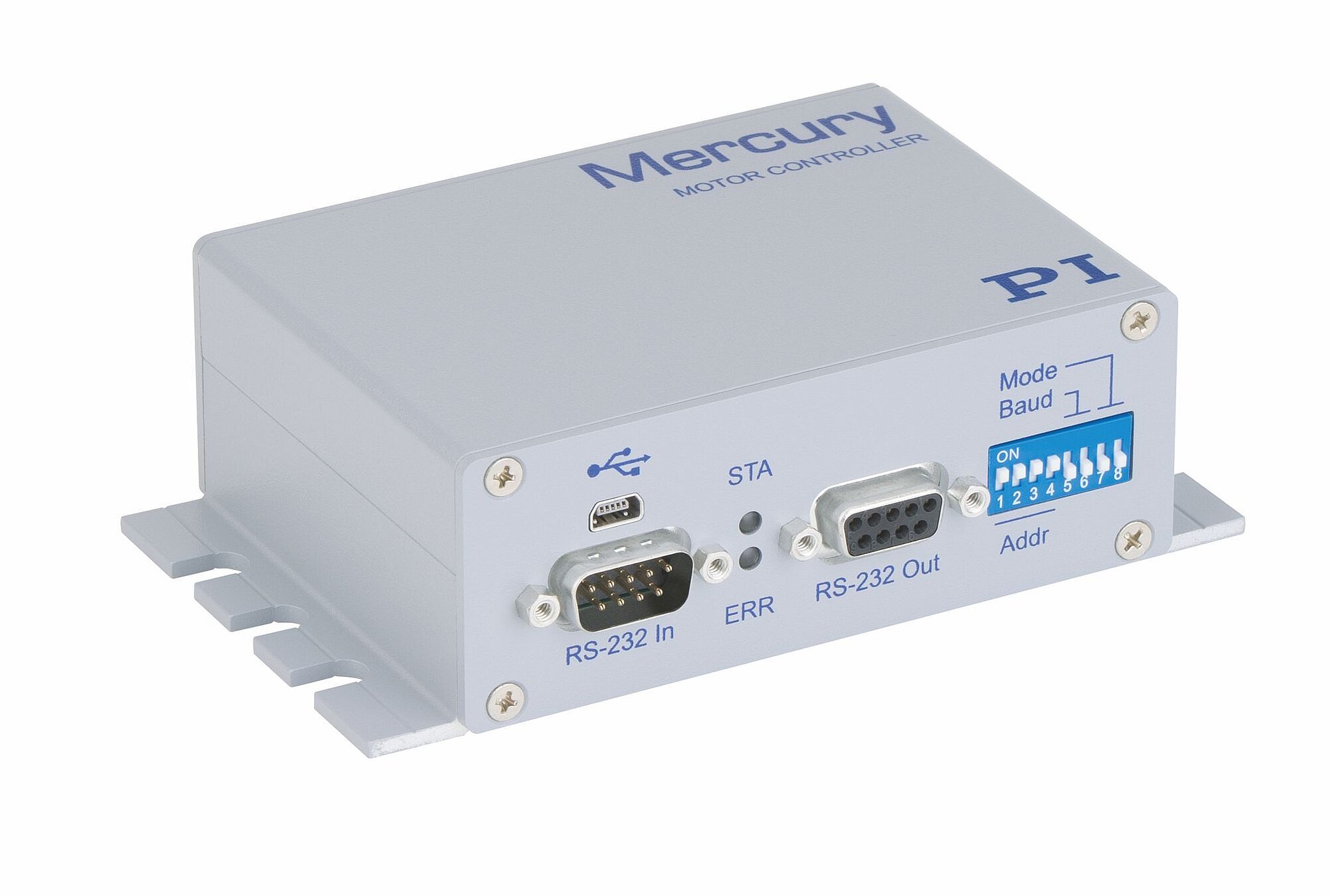

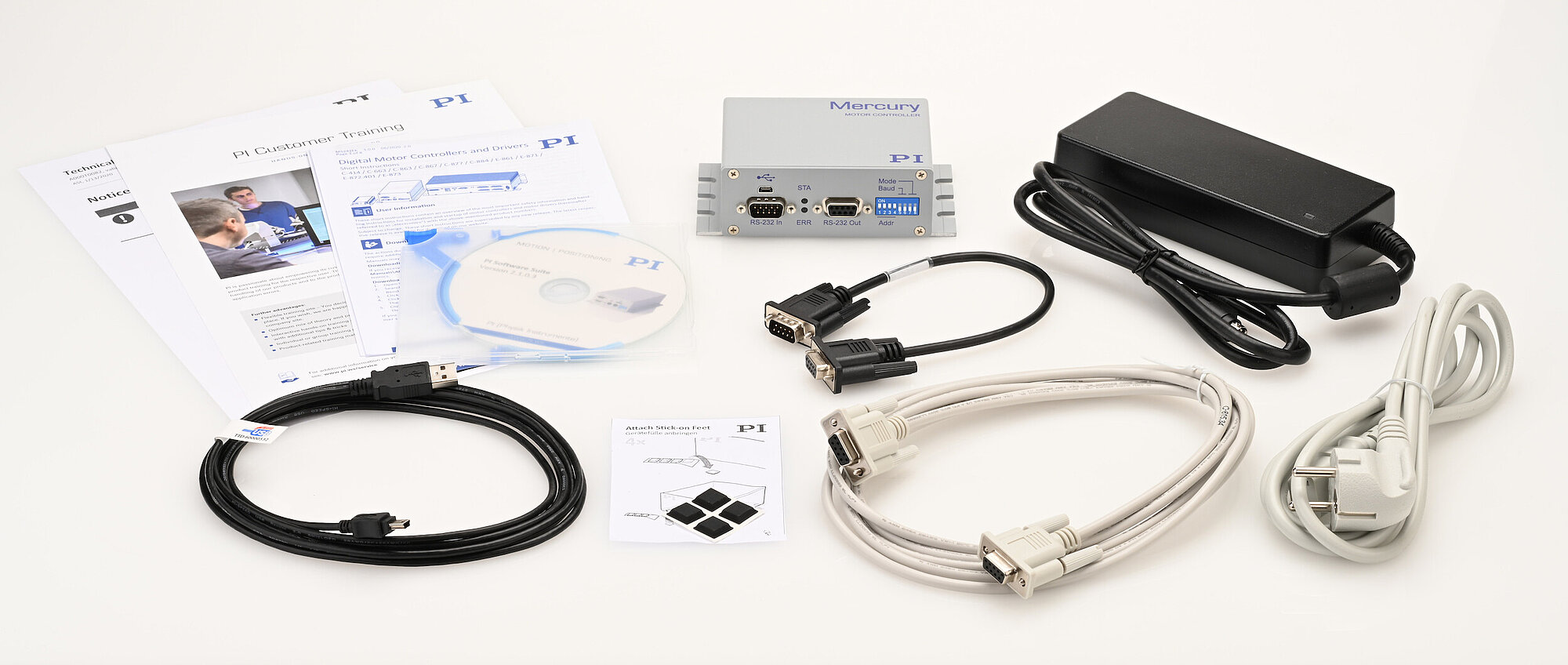

C-863 Mercury Servocontroller
1 Achse, für DC-Motoren und PWM-Motortreiber
- Hochgeschwindigkeits-Encodereingang bis 60 MHz
- Leistungsfähige Makroprogrammiersprache, u.a. für Stand-Alone-Betrieb
- Nichtflüchtiger Speicher für Makros und Parameter
- Datenrekorder
- Daisy-Chain-Vernetzbarkeit
- Anschluss für Joystick
Digitaler Motion Controller für DC-Servomotoren
1 Achse. Bewegungsteuerung von PI Positioniersystemen mit DC-Motor: Direkte Motorsteuerung; PWM-Ansteuerung für schnelle PI-Stelltische mit integrierten ActiveDrive-Verstärkern oder mit bürstenlosen Motoren und integrierter Blockkommutierung. PID-Regler. Unterstützt Motorbremse.
Schnittstellen und Kommunikation
USB- und RS-232-Schnittstelle für Kommandierung. A/B-Quadratur Encodereingang. Eingänge für TTL-Signale für End- und Referenzschalter. I/O-Leitungen (analog / digital) für Automatisierung. Anschluss für analogen Joystick. Daisy-Chain-Vernetzbarkeit für bis zu 16 Achsen, die über eine gemeinsame PC-Schnittstelle betrieben werden.
Umfangreiche Funktionalität, Softwareunterstützung
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.
Spezifikationen
Spezifikationen
C-863.12 | |
---|---|
Funktion | DC-Motorsteuerung |
Antriebsarten | DC-Motor, servogeregelt Motoren mit PWM-Ansteuerung, z. B. ActiveDrive-Verstärker oder bürstenlose Motoren mit integrierter Blockkommutierung |
Achsen | 1 |
Unterstützte Funktionen | Punkt-zu-Punkt-Bewegung. Startup-Makro. Datenrekorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler. ID-Chip-Erkennung. Interne Sicherheitsschaltung: Watchdog Timer. |
Bewegung und Regler | C-863.12 |
---|---|
Reglertyp | PID-Regler, Parameteränderung im Betrieb |
Servozykluszeit | 50 µs |
Profilgenerator | Trapezförmiges Geschwindigkeitsprofil |
Encodereingang | A/B-Quadratur TTL-Pegel, einseitig geerdet oder differenziell gem. RS-422; 60 MHz |
Blockiererkennung | Automatischer Motorstopp bei Überschreitung eines programmierbaren Positionsfehlers |
Endschalter | 2 × TTL (Polarität programmierbar) |
Referenzschalter | 1 × TTL |
Motorbremse | 1 × TTL, per Software schaltbar |
Schnittstellen und Bedienung | C-863.12 |
---|---|
Kommunikations-Schnittstellen | USB; RS-232, D-Sub 9 (m) |
Motoranschluss | HD D-Sub 26 (f) |
Controllernetzwerk | Bis zu 16 Einheiten** an einer Schnittstelle |
I/O-Leitungen | 4 analoge / digitale Eingänge (0 bis 5 V / TTL), 4 digitale Ausgänge (TTL) |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW |
Manuelle Bedienhilfe | Joystick, Y-Kabel für 2D-Bewegungen, Pushbutton-Box |
Umgebung | C-863.12 |
---|---|
Betriebsspannung | 12 bis 48 V DC *** von externem Netzteil (Netzteil 24 V DC im Lieferumfang) |
Max. Stromaufnahme | 40 mA im Leerlauf (bei Versorgung mit 48 V) 80 mA im Leerlauf (bei Versorgung mit 24 V) |
Betriebstemperaturbereich | 5 bis 50 °C (Temperaturschutz schaltet bei zu hohen Temperaturen ab) |
Masse | 0,48 kg |

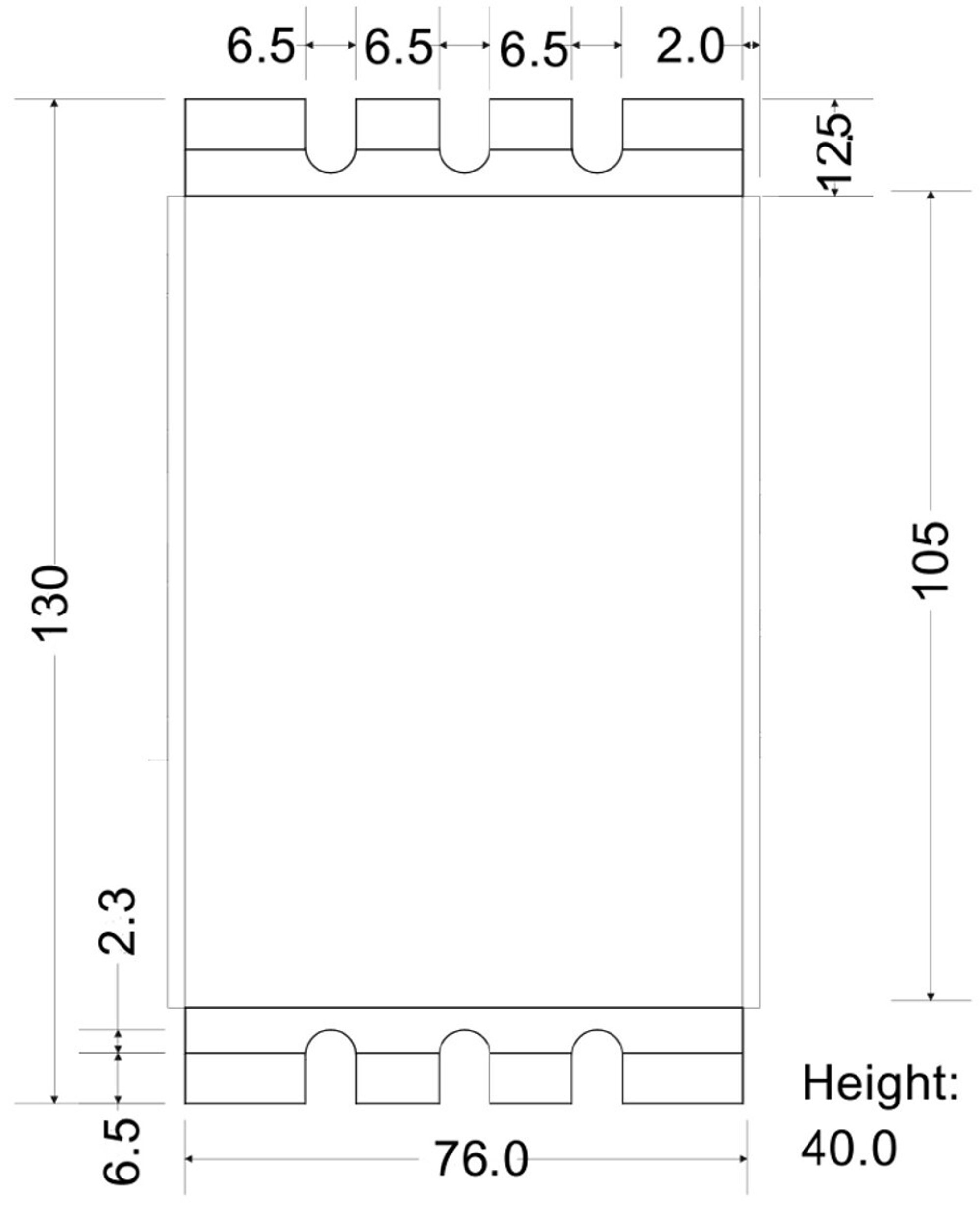

Abmessungen | 130 mm × 76 mm × 40 mm (inkl. Montageschienen) |
