Lineartisch für hohe Lasten; 2-Phasen-Schrittmotor; 205 mm Stellweg; 1000 N Belastbarkeit; 75 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

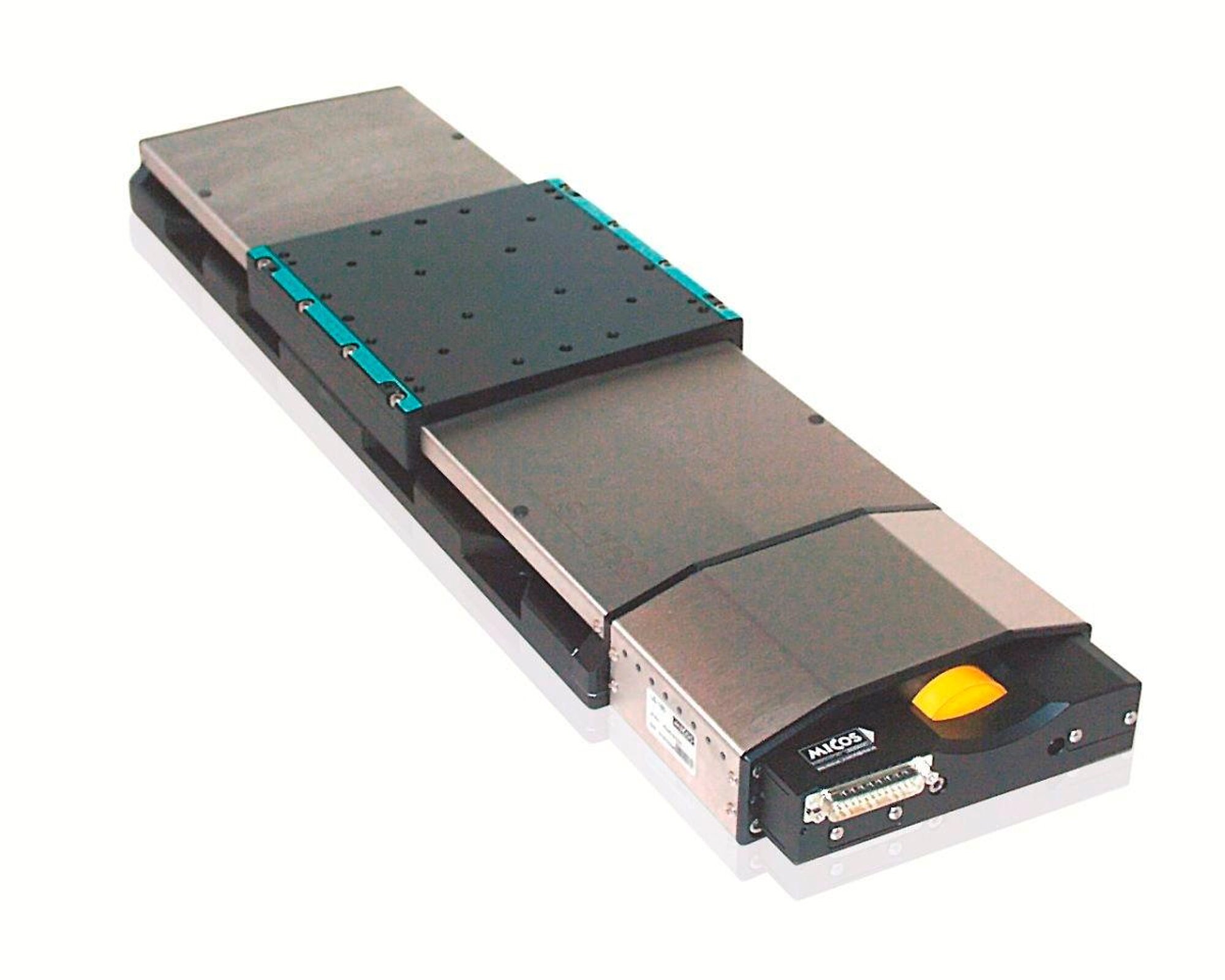

LS-180 Lineartisch für hohe Lasten
Robustes Design für industriellen Einsatz
- Stellwege von 155 mm bis 508 mm (6" bis 20")
- Max. Geschwindigkeit bis 150 mm/s
- Belastbar mit 1000 N
- Optional: Linearencoder für direkte Positionsmessung
Bitte beachten Sie, dass im Moment nur eine eingeschränkte Auswahl an Varianten dieser Produktfamilie zur Verfügung steht. Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns über info@pi.de.
Lineartisch der Referenzklasse
Hohe Ablaufgenauigkeit und Belastbarkeit durch Kugelumlaufführungen. Präzisions-Kugelumlaufspindel mit 5 mm Steigung. Grundprofil aus entspanntem Aluminium für hohe Stabilität. Kontaktlose induktive Endschalter.
Antriebsarten
- Geregelter DC-Servomotor mit Rotationsencoder auf der Antriebswelle
- 2-Phasen-Schrittmotor für hohes Drehmoment auch bei kleinen Geschwindigkeiten und hohe Auflösung
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.
Kugelumlaufführungen
Kugelumlaufführungen zeichnen sich bei entsprechend sorgfältiger Montage durch eine vorteilhafte Kombination aus hoher Belastbarkeit, Lebensdauer, Wartungsfreiheit und Führungsgenauigkeit aus. Der bewegliche Teil der Tische wird von vier vorgespannten Kugelumlaufschuhen, die auf zwei Führungsschienen laufen, getragen. Jeder Lagerschuh beinhaltet zwei unabhängige Reihen umlaufender Kugeln.
Kleinste Schrittweite
Versionen mit Schrittmotor und integriertem Linearencoder erreichen im Verbund mit dem SMC Hydra Controller wiederholbar kleinste Schrittweiten im Bereich der Sensorauflösung. Dieselbe Konfiguration erzielt konstante kleinste Geschwindigkeiten von wenigen Sensorinkrementen pro Sekunde.
Einsatzgebiete
Probeninspektion. Scannen. Forschung. Halbleitertechnik.

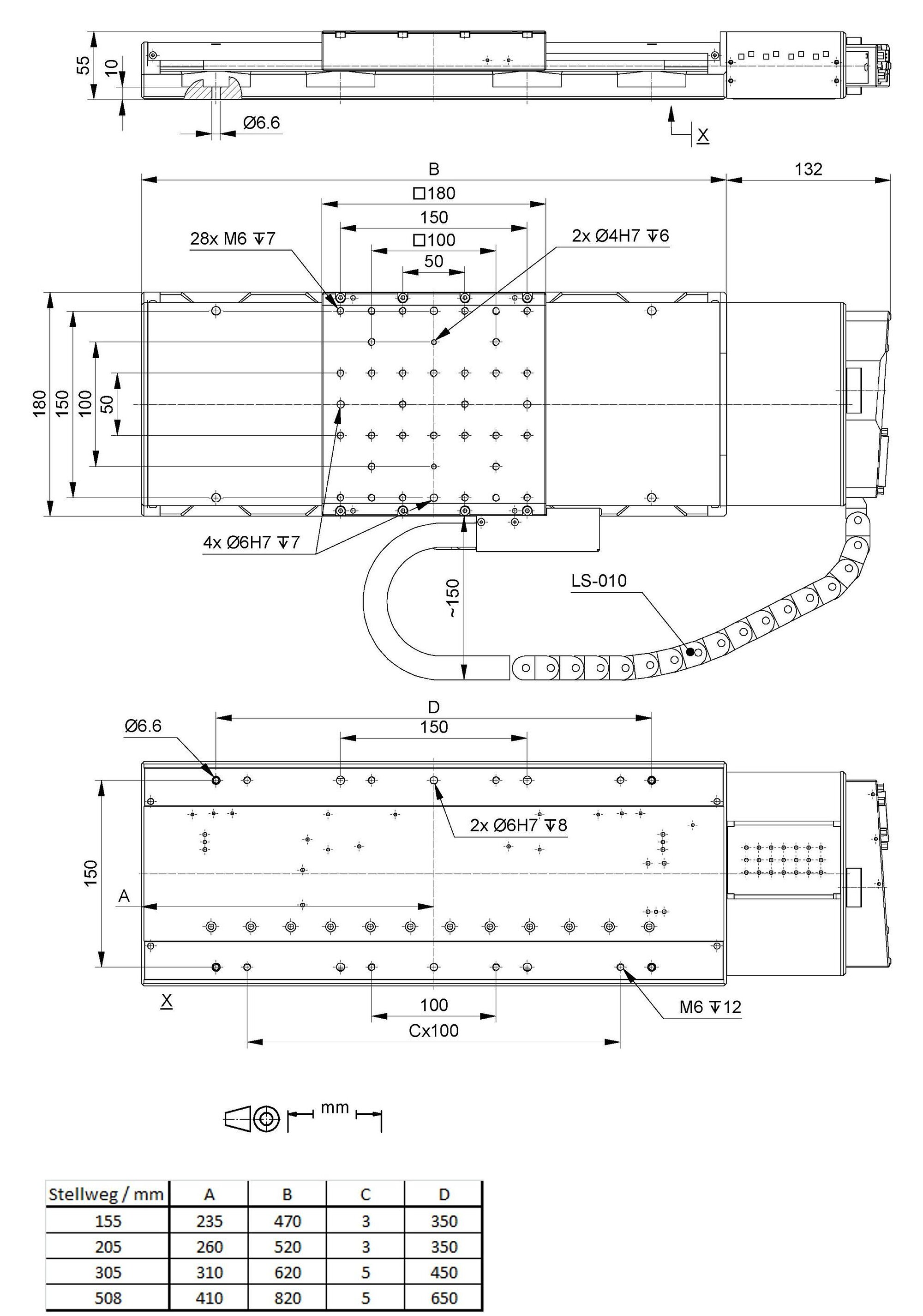

Spezifikationen
Spezifikationen
Bewegen | 62409221-0001 | Toleranz |
---|---|---|
Aktive Achsen | X | |
Stellweg in X | 205 mm | |
Maximale Geschwindigkeit in X, unbelastet | 75 mm/s | |
Geradheitsabweichung in Y (Geradheit) | ± 3 µm | typ. |
Geradheitsabweichung in Z (Ebenheit) | ± 3 µm | typ. |
Winkelabweichung um Y (Nicken) | ± 50 µrad | typ. |
Winkelabweichung um Z (Gieren) | ± 50 µrad | typ. |
Positionieren | 62409221-0001 | Toleranz |
Kleinste Schrittweite in X | 0,1 µm | typ. |
Unidirektionale Wiederholgenauigkeit in X | ± 0,05 µm | typ. |
Bidirektionale Wiederholgenauigkeit in X | 0,4 µm | typ. |
Referenzschalter | Encoder-Index | |
Endschalter | Induktiv, Öffner, 10 V bis 30 V, PNP | |
Integrierter Sensor | Inkrementeller Linearencoder | |
Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | |
Sensorsignalperiode | 20 µm | |
Sensorauflösung | — | |
Sensorsignal Motorencoder | — | |
Auflösung Motorencoder | — | |
Antriebseigenschaften | 62409221-0001 | Toleranz |
Antriebstyp | 2-Phasen-Schrittmotor | |
Nennspannung | 48 V | |
Spitzenstrom, effektiv | 2 A | typ. |
Motorauflösung | 200 Vollschritte/U | |
Antriebskraft in positiver Bewegungsrichtung in X | 200 N | typ. |
Antriebskraft in negativer Bewegungsrichtung in X | 200 N | typ. |
Zeitkonstante | — | |
Widerstand Phase-Phase | 2,4 Ω | typ. |
Induktivität Phase-Phase | 2,87 mH | |
Gegen-EMK Phase-Phase, rotatorisch | — | max. |
Mechanische Eigenschaften | 62409221-0001 | Toleranz |
Zulässige Druckkraft in Y | 500 N | max. |
Zulässige Druckkraft in Z | 1000 N | max. |
Zulässiges Moment in θX | 250 N·m | max. |
Zulässiges Moment in θY | 132 N·m | max. |
Zulässiges Moment in θZ | 125 N·m | max. |
Haltekraft in X, passiv | 50 N | |
Bewegte Masse in X, unbelastet | 2,2 g | |
Spindeltyp | Kugelumlaufspindel | |
Spindelsteigung | 5 mm | |
Führung | Kugelumlaufführung | |
Gesamtmasse | 9600 g | |
Material | Aluminium, Stahl | |
Anschlüsse und Umgebung | 62409221-0001 | Toleranz |
Betriebstemperaturbereich | 0 bis 55 °C | |
Anschluss | D-Sub 25 (m) | |
Sensoranschluss | D-Sub 9 (m) | |
Empfohlene Controller/Treiber | C-663.12, C-885 mit C-663.12C885, Modularer ACSController |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
