Hochauflösender Linearaktor; DC-Getriebemotor; 13 mm Stellweg; 125 N Vorschubkraft; 3,5 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 512 Impulse/U Auflösung, A/B-Quadratur, RS-422; Endschalter: Hall-Effekt, Öffner, 5 V, NPN; 0,5 m Kabellänge

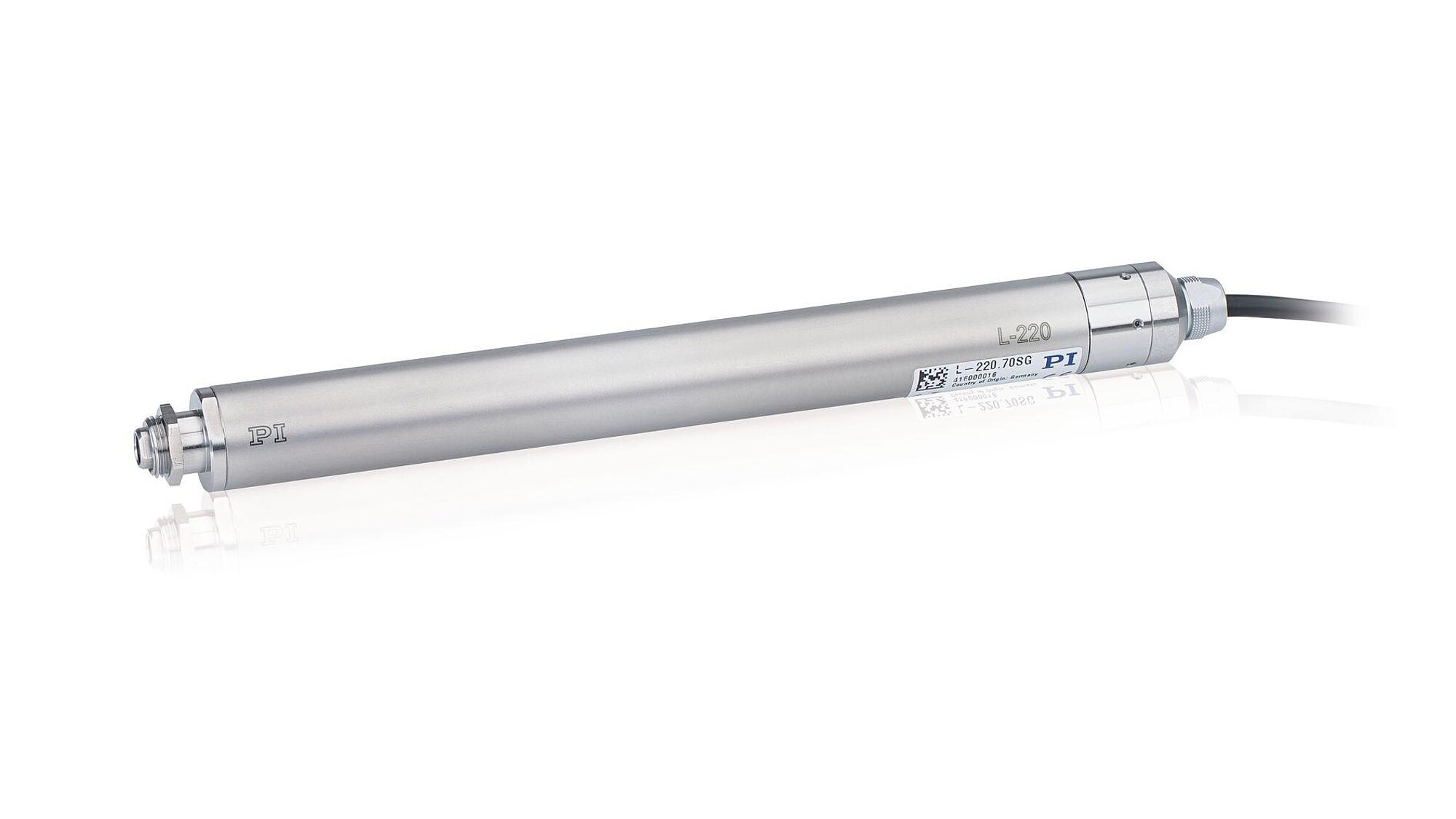

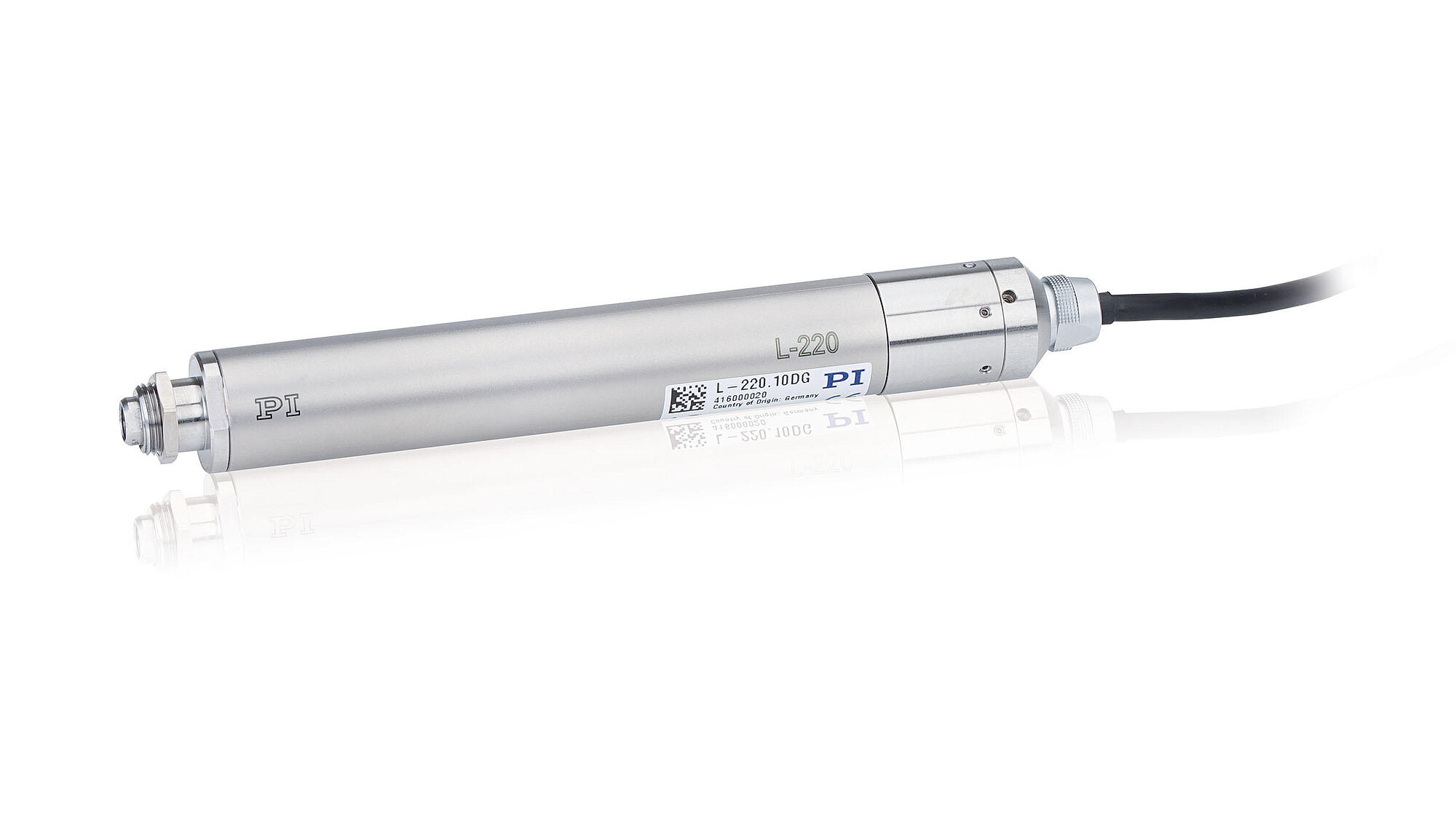

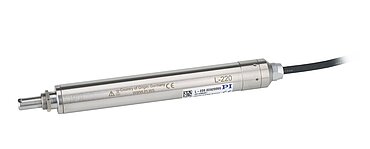

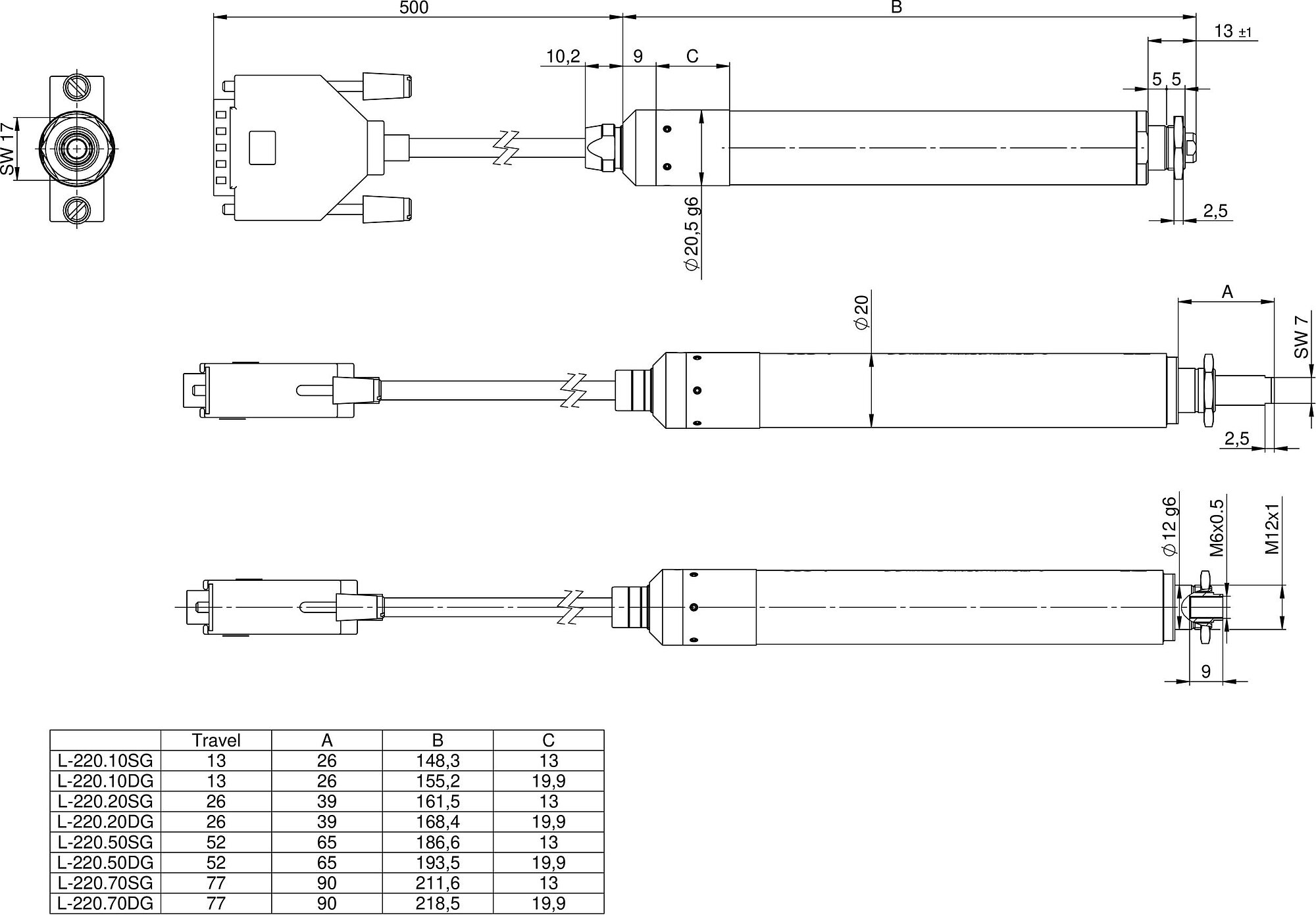

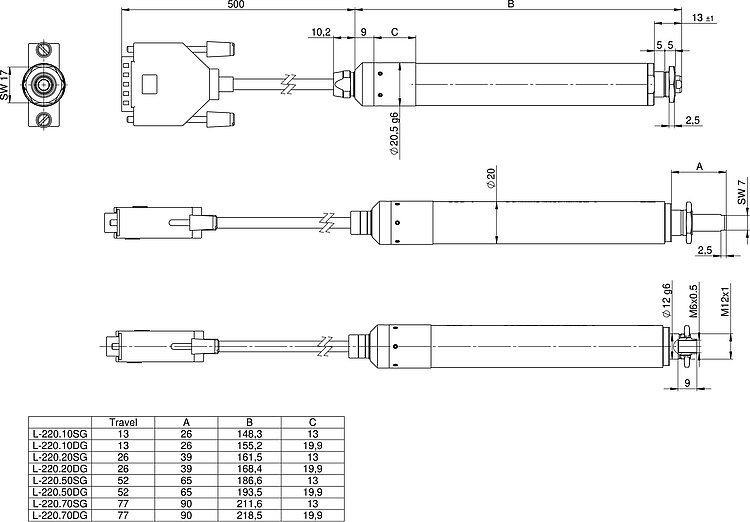

L-220 Hochauflösender Linearaktor
Für hohe Zyklenzahlen geeignet
- Nichtdrehendes Kopfstück: Vermeidung der Übertragung von Rundlauffehlern auf den Kontaktpunkt
- Höchste Präzision: Minimale Inkrementalschritte von 100 nm, unidirektionale Wiederholgenauigkeit ±0,25 µm
- Richtungserkennender Referenzschalter: Zeitersparnis bei der Referenzierungsfahrt, Möglichkeit der anwendungsabhängigen Referenzierung zur Vermeidung von Kollisionen
Linearantrieb der Referenzklasse
Verbindet hohe Präzision, hohe Kräfte und hohe Dynamik. Modelle für Vakuumumgebung bis 10-9 hPa erhältlich.

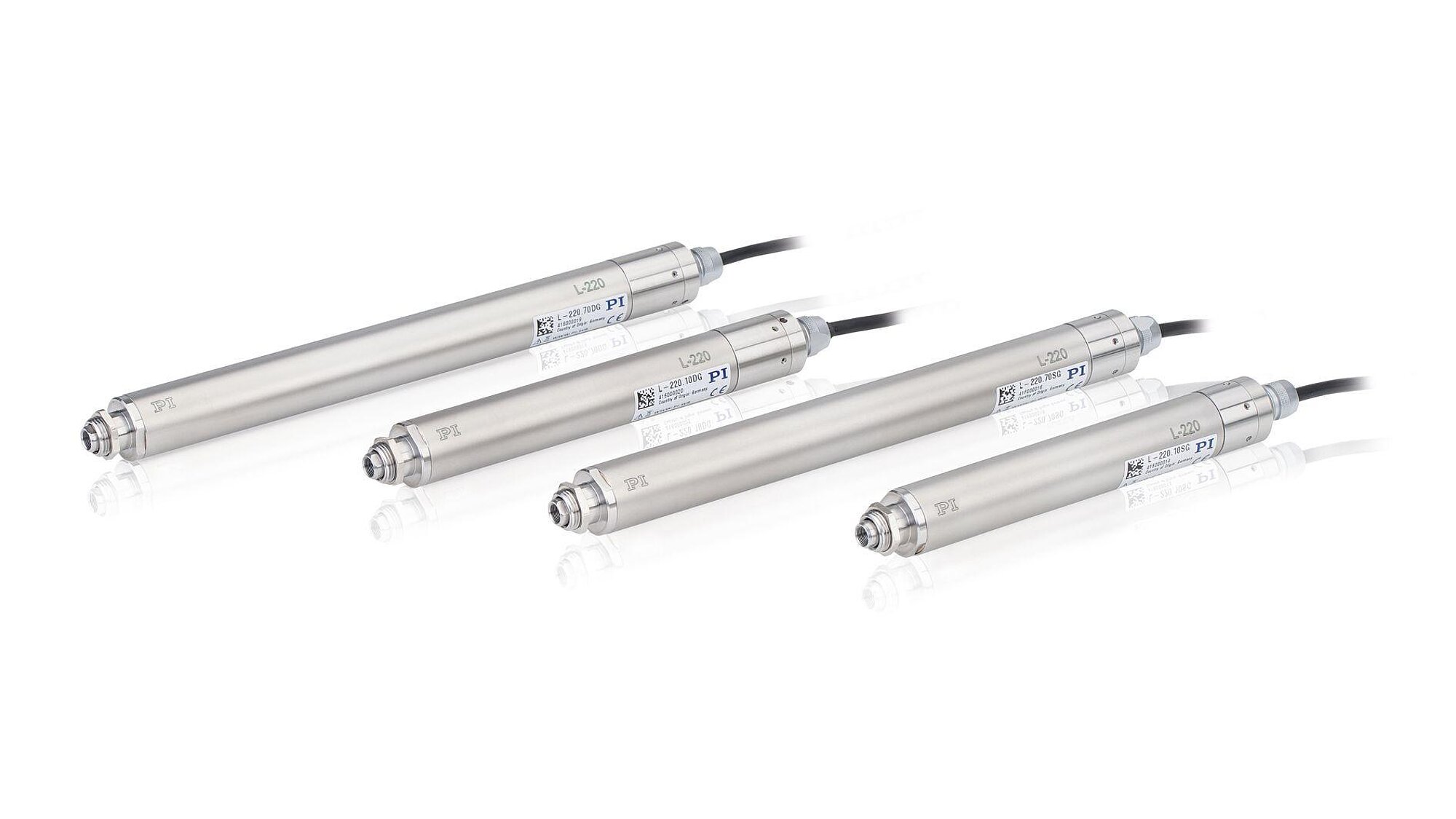

Stellwege 13 mm bis 77 mm (½" bis 3"), Kräfte bis 125 N, DC- oder Schrittmotor
Hochwertige Komponenten
Kugelumlaufspindel für gleichmäßigen Vorschub. Nichtdrehendes Kopfstück für gleichförmige Bewegung vermeidet Taumelfehler, Drehmomente und Verschleiß am Kontaktpunkt. Inkl. Flach- und Kugelkopfstück zur Entkopplung von Kräften. Kontaktlose Endschalter schützen die Mechanik. Ein richtungserkennender Referenzschalter erleichtert Automatisierungsaufgaben. Positionsgeregelte Varianten mit differentiellem Encodertreiber im Stecker für die sichere Signalübertragung über bis zu 10 m.
Motorvarianten
- Positionsgeregelte DC-Motoren mit Getriebe und hochauflösenden Rotationsencodern ermöglichen eine Schrittweite von nur 100 nm
- Leistungsstarke und vibrationsarme 2-Phasen-Schrittmotoren mit Getriebeuntersetzung ermöglichen präzise Positionierung auch ohne Positionsregelung
Einsatzgebiete
Forschung. Automatisierung. Optische Justage.
Spezifikationen
Spezifikationen
Bewegen | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | Toleranz |
---|---|---|---|---|---|---|---|---|---|
Aktive Achsen | X | X | X | X | X | X | X | X | |
Stellweg in X | 13 mm | 26 mm | 52 mm | 77 mm | 13 mm | 26 mm | 52 mm | 77 mm | |
Maximale Geschwindigkeit in X, unbelastet | 3,5 mm/s | 3,5 mm/s | 3,5 mm/s | 3,5 mm/s | 0,8 mm/s | 0,8 mm/s | 0,8 mm/s | 0,8 mm/s | |
Positionieren | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | Toleranz |
Kleinste Schrittweite in X | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | typ. |
Unidirektionale Wiederholgenauigkeit in X | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | typ. |
Bidirektionale Wiederholgenauigkeit in X | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | typ. |
Referenzschalter | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | |
Endschalter | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | |
Motorencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | — | — | — | |
Sensorsignal Motorencoder | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | — | — | — | — | |
Auflösung Motorencoder | 512 Impulse/U | 512 Impulse/U | 512 Impulse/U | 512 Impulse/U | — | — | — | — | |
Antriebseigenschaften | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | Toleranz |
Antriebstyp | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | 2-Phasen-Schrittmotor mit Getriebe | 2-Phasen-Schrittmotor mit Getriebe | 2-Phasen-Schrittmotor mit Getriebe | 2-Phasen-Schrittmotor mit Getriebe | |
Nennspannung | 12 V | 12 V | 12 V | 12 V | 3,5 V | 3,5 V | 3,5 V | 3,5 V | |
Nennstrom, effektiv | 0,28 A | 0,28 A | 0,28 A | 0,28 A | 0,25 A | 0,25 A | 0,25 A | 0,25 A | typ. |
Spitzenstrom, effektiv | 0,56 A | 0,56 A | 0,56 A | 0,56 A | — | — | — | — | typ. |
Maximale Leistungsaufnahme | 4 W | 4 W | 4 W | 4 W | — | — | — | — | |
Motorauflösung | — | — | — | — | 24 Vollschritte/U | 24 Vollschritte/U | 24 Vollschritte/U | 24 Vollschritte/U | |
Antriebskraft in positiver Bewegungsrichtung in X | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | typ. |
Antriebskraft in negativer Bewegungsrichtung in X | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | typ. |
Drehmomentkonstante | 0,0115 N·m/A | 0,0115 N·m/A | 0,0115 N·m/A | 0,0115 N·m/A | — | — | — | — | typ. |
Widerstand Phase-Phase | 19,8 Ω | 19,8 Ω | 19,8 Ω | 19,8 Ω | 12,5 Ω | 12,5 Ω | 12,5 Ω | 12,5 Ω | typ. |
Induktivität Phase-Phase | 0,42 mH | 0,42 mH | 0,42 mH | 0,42 mH | 6,3 mH | 6,3 mH | 6,3 mH | 6,3 mH | |
Gegen-EMK Phase-Phase, rotatorisch | 1,21 V/kRPM | 1,21 V/kRPM | 1,21 V/kRPM | 1,21 V/kRPM | 11 V/kRPM | 11 V/kRPM | 11 V/kRPM | 11 V/kRPM | max. |
Polpaarzahl | 1 | 1 | 1 | 1 | — | — | — | — | |
Mechanische Eigenschaften | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | Toleranz |
Zulässige Druckkraft in Y | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | max. |
Haltekraft in X, passiv | — | — | — | — | 125 N | 125 N | 125 N | 125 N | |
Bewegte Masse in X, unbelastet | 20 g | 20 g | 25 g | 30 g | 20 g | 20 g | 25 g | 30 g | |
Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
Spindelsteigung | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | |
Getriebeuntersetzung i | 12493 : 567 | 12493 : 567 | 12493 : 567 | 12493 : 567 | 387283 : 5103 | 387283 : 5103 | 387283 : 5103 | 387283 : 5103 | |
Gesamtmasse | 210 g | 230 g | 260 g | 290 g | 230 g | 250 g | 280 g | 320 g | |
Material | Edelstahl,Bronze | Edelstahl,Bronze | Edelstahl,Bronze | Edelstahl,Bronze | Edelstahl,Bronze | Edelstahl,Bronze | Edelstahl,Bronze | Edelstahl,Bronze | |
Anschlüsse und Umgebung | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | Toleranz |
Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | |
Kabellänge | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | |
Empfohlene Controller / Treiber | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
