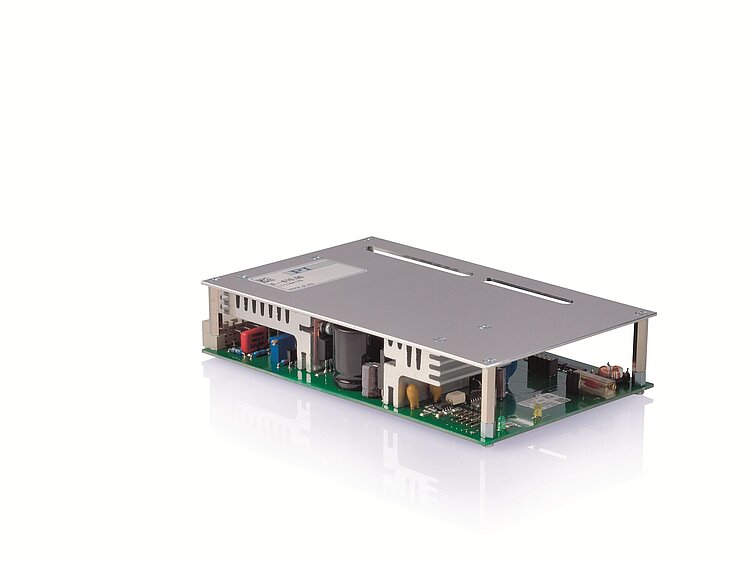

E-610 Piezoverstärker / Servocontroller

1-Kanal-OEM-Modul mit optionaler Positionsregelung

E-610 Piezoverstärker / Servocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Preisgünstige 1-Kanal-OEM-Lösung
  • Geregelte und ungeregelte Versionen
  • Notchfilter für höhere Bandbreite
  • Positionsregelung für DMS-, LVDT- und Kapazitivsensoren
  • Spitzenstrom 140 mA

OEM-Module für Niedervoltpiezoaktoren

E-610 Verstärker- / Servocontroller-Module sind für den Betrieb von Niedervoltpiezoaktoren und -positioniersytemen ausgelegt. Sie verfügen über einen rauscharmen integrierten Piezoverstärker, der Spitzenströme von 140 mA im Niederspannungsbereich abgeben und aufnehmen kann. Vier Versionen sind verfügbar: E-610.00 (nur Verstärker) sowie die Versionen E-610.S0, E-610.L0 und E-610.C0 mit zusätzlichen Baugruppen für Positionsmessung und -regelung. E-610.S0 ist für Piezomechaniken mit DMS-Positionssensoren, E-610.L0 für Systeme mit LVDT-Sensoren und E-610.C0 für Systeme mit kapazitiven Sensoren ausgelegt.

Geregelte und ungeregelte Piezopositionierung

Die E-610 Module bieten eine präzise Steuerung von Piezoaktoren und Piezopositioniersystemen sowohl im positionsgeregelten als auch im spannungsgesteuerten Betrieb. Die Piezocontroller enthalten bereits Elektronik zur Positionserfassung und -regelung. Das Steuersignal regelt direkt die Piezoposition. Abhängig von der angeschlossenen Piezomechanik und von der Sensorart ist damit eine Positioniergenauigkeit und Wiederholbarkeit im Nanometerbereich möglich.

Steuerung über PC

Für die Steuerung über eine digitale PC-Schnittstelle stehen die Modelle E-621 und E-625 zur Verfügung. Alternativ ist die analoge Steuerung vom PC aus über D/A-Wandler möglich. Für bestimmte D/A-Wandlerkarten von National Instruments bietet PI einen vollständigen Treibersatz zur Verwendung mit NI LabVIEW-Software an.

Spezifikationen

Datenblatt E-610

Version / Datum
2018-09-19
Version / Datum
2018-09-12
Version / Datum
2018-10-16
Version / Datum
2018-10-24
Dokumentsprache
pdf - 404 KB
pdf - 406 KB
pdf - 827 KB
pdf - 896 KB

Downloads

Datenblatt

Datenblatt E-610

Version / Datum
2018-09-19
Version / Datum
2018-09-12
Version / Datum
2018-10-16
Version / Datum
2018-10-24
Dokumentsprache
pdf - 404 KB
pdf - 406 KB
pdf - 827 KB
pdf - 896 KB

Dokumentation

Benutzerhandbuch PZ72

E-610.C0 Piezocontroller / Verstärker (OEM)
Version / Datum
6.2.0 2018-09-18
Dokumentsprache Englisch
pdf - 475 KB

Benutzerhandbuch PZ70

E-610.S0, E-610.L0, E-610.00 Piezocontroller / Verstärker (OEM)
Version / Datum
6.2.0 2018-09-18
Dokumentsprache Englisch
pdf - 629 KB
