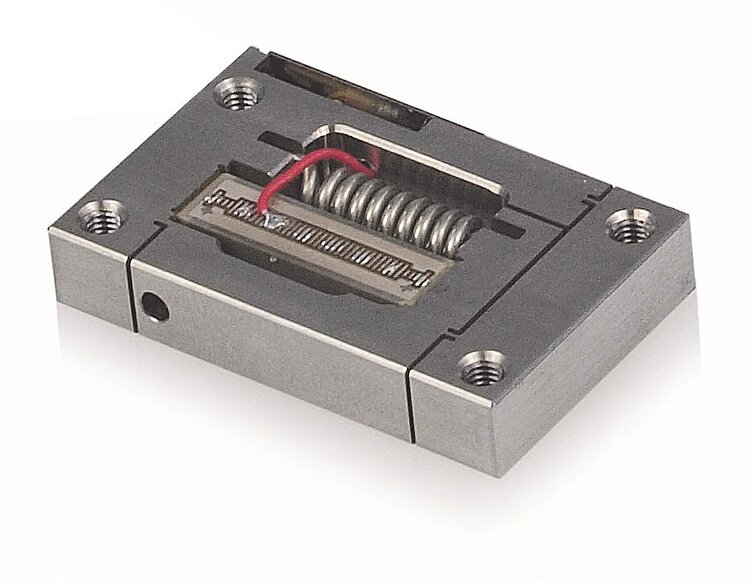

Preisgünstiger PiezoMove Linearaktor; PICMA® piezoaktorischer Antrieb; 120 µm Stellweg (ungeregelt); offene Litzen; 0,5 m Kabellänge
P-603 Preisgünstiger PiezoMove Linearaktor
Reibungsfreie Führung und Stellwege bis 0,5 mm
- Festkörpergelenksführungen für lineare Bewegung mit minimalem Verkippen
- Stellwege bis 500 µm
- Optimiertes Design für die Fertigung hoher Stückzahlen
- Optionale integrierte Positionssensoren
- Überlegene Lebensdauer dank PICMA® Piezoaktoren
- Ideal für OEM-Anwendungen in Optik, Medizin, Biotechnologie und Mikrofluidik
- Kundenspezifische Versionen mit längerem Stellweg, kürzerer Ansprechzeit oder nichtmagnetisch

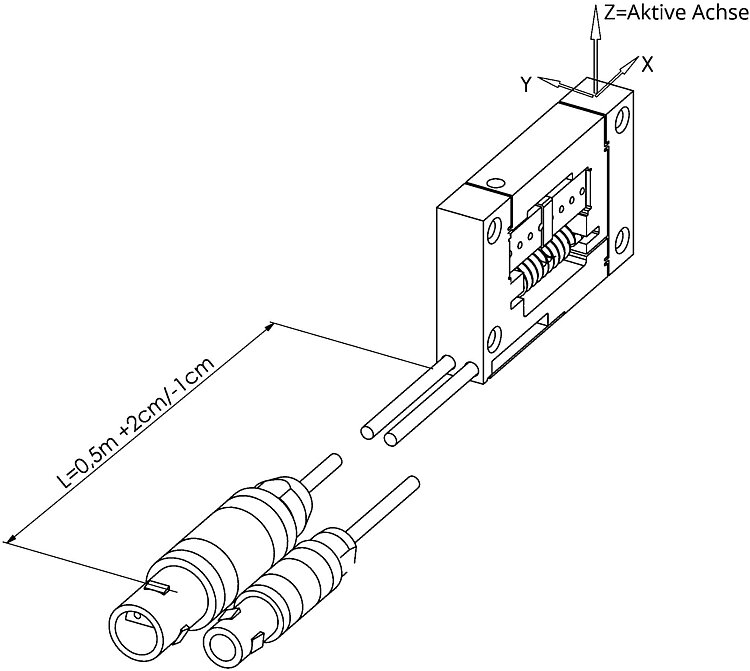

Bewegungsrichtung des P-603. Festkörpergelenkführungen verhindern ein Verkippen am Abtrieb.
P-603, Abmessungen in mm
P-603 Preisgünstiger PiezoMove Linearaktor
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einsatzgebiete
- Nanopositionierung
- Schnelle Schalter
- Patch-Clamp
- Mikrodosierung
- Adaptronik / Automatisierung
- Photonik / integrierte Optik
- Biotechnologie
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Spezifikationen
Spezifikationen
| Bewegen | P-603.101 | P-603.1S1 | P-603.1S2 | P-603.301 | P-603.3S1 | P-603.3S2 | P-603.501 | P-603.5S1 | P-603.5S2 | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | Z | Z | Z | Z | Z | Z | Z | Z | Z | |
| Stellweg in Z | — | 100 µm | 100 µm | — | 300 µm | 300 µm | — | 500 µm | 500 µm | |
| Stellweg in Z, ungeregelt, bei -20 bis 120 V | 120 µm | 120 µm | 120 µm | 380 µm | 380 µm | 380 µm | 550 µm | 550 µm | 550 µm | +20 % / -0 % |
| Linearitätsabweichung, geregelt | — | 0,2 % | 0,2 % | — | 0,2 % | 0,2 % | — | 0,2 % | 0,2 % | typ. |
| Positionieren | P-603.101 | P-603.1S1 | P-603.1S2 | P-603.301 | P-603.3S1 | P-603.3S2 | P-603.501 | P-603.5S1 | P-603.5S2 | Toleranz |
| Unidirektionale Wiederholgenauigkeit in Z | — | ± 7 nm | ± 7 nm | — | ± 10 nm | ± 10 nm | — | ± 20 nm | ± 20 nm | typ. |
| Auflösung in Z, ungeregelt | 2 nm | 2 nm | 2 nm | 3 nm | 3 nm | 3 nm | 5 nm | 5 nm | 5 nm | typ. |
| Integrierter Sensor | — | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | — | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | — | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | |
| Systemauflösung in Z | — | 10 nm | 10 nm | — | 20 nm | 20 nm | — | 25 nm | 25 nm | |
| Antriebseigenschaften | P-603.101 | P-603.1S1 | P-603.1S2 | P-603.301 | P-603.3S1 | P-603.3S2 | P-603.501 | P-603.5S1 | P-603.5S2 | Toleranz |
| Antriebstyp | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | |
| Elektrische Kapazität in X | 1,5 µF | 1,5 µF | 1,5 µF | 3,1 µF | 3,1 µF | 3,1 µF | 3,7 µF | 3,7 µF | 3,7 µF | ±20 % |
| Mechanische Eigenschaften | P-603.101 | P-603.1S1 | P-603.1S2 | P-603.301 | P-603.3S1 | P-603.3S2 | P-603.501 | P-603.5S1 | P-603.5S2 | Toleranz |
| Steifigkeit in Z | 0,3 N/µm | 0,3 N/µm | 0,3 N/µm | 0,14 N/µm | 0,14 N/µm | 0,14 N/µm | 0,06 N/µm | 0,06 N/µm | 0,06 N/µm | ±20 % |
| Resonanzfrequenz in Z, unbelastet | 900 Hz | 900 Hz | 900 Hz | 410 Hz | 410 Hz | 410 Hz | 300 Hz | 300 Hz | 300 Hz | ±20 % |
| Resonanzfrequenz in Z, belastet mit 180 g | 160 Hz | 160 Hz | 160 Hz | 110 Hz | 110 Hz | 110 Hz | 80 Hz | 80 Hz | 80 Hz | ±20 % |
| Zulässige Druckkraft in Z | 40 N | 40 N | 40 N | 35 N | 35 N | 35 N | 30 N | 30 N | 30 N | max. |
| Zulässige Zugkraft in Z | 20 N | 20 N | 20 N | 13 N | 13 N | 13 N | 10 N | 10 N | 10 N | max. |
| Führung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | |
| Gesamtmasse | 30 g | 30 g | 40 g | 40 g | 40 g | 50 g | 50 g | 50 g | 60 g | ±5 % |
| Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl | |
| Anschlüsse und Umgebung | P-603.101 | P-603.1S1 | P-603.1S2 | P-603.301 | P-603.3S1 | P-603.3S2 | P-603.501 | P-603.5S1 | P-603.5S2 | Toleranz |
| Betriebstemperaturbereich | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | |
| Anschluss | Offene Litzen | Offene Litzen | LEMO FFA.00.250.CTAC15 | Offene Litzen | Offene Litzen | LEMO FFA.00.250.CTAC15 | Offene Litzen | Offene Litzen | LEMO FFA.00.250.CTAC15 | |
| Kabellänge | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | |
| Empfohlene Controller/Treiber | E-610.00 Verstärker, E-831 OEM-Verstärkermodul | E-610.S0 Controller, E-625 | E-610.S0 Controller, E-625 | E-610.00 Verstärker, E-831 OEM-Verstärkermodul | E-610.S0 Controller, E-625 | E-610.S0 Controller, E-625 | E-610.00 Verstärker, E-831 OEM-Verstärkermodul | E-610.S0 Controller, E-625 | E-610.S0 Controller, E-625 | |
| Sensoranschluss | — | Offene Litzen | LEMO FFA.0S.304.CLAC32 | — | Offene Litzen | LEMO FFA.0S.304.CLAC32 | — | Offene Litzen | LEMO FFA.0S.304.CLAC32 |
Systemauflösung in Z: Mit 180 g Last.
Auflösung in Z, ungeregelt: Mit 180 g Last.
Unidirektionale Wiederholgenauigkeit in Z: 10 %, 1 Sigma.
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezoaktoren reibungsfrei arbeiten.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
