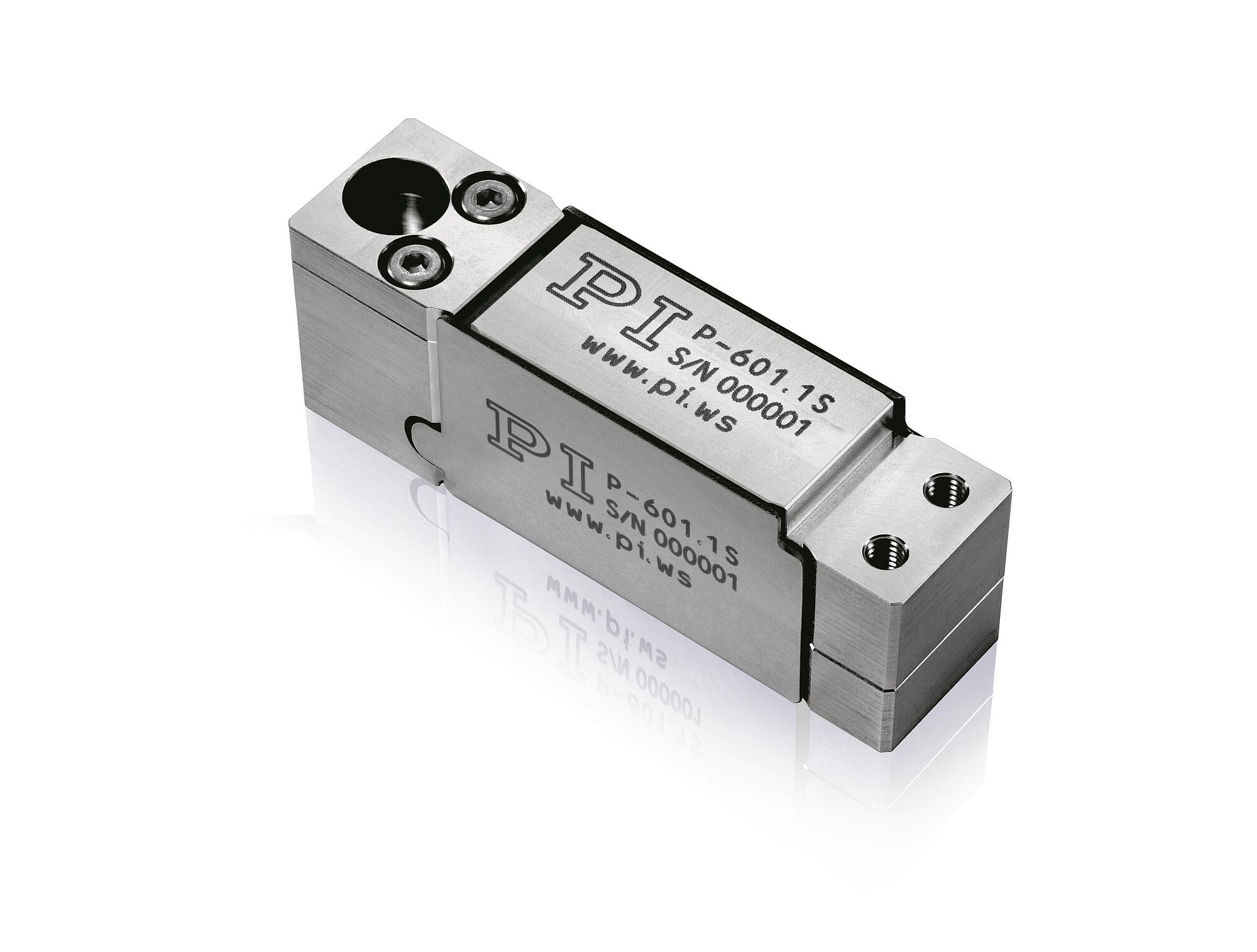

P-601 PiezoMove Linearaktor mit Führungen

Mit optionalem Positionssensor

Festkörpergelenksführungen für lineare Bewegung mit minimalem Verkippen
Stellwege bis 400 µm
Auflösung bis 0,2 nm
Optionale integrierte Positionssensoren
Überlegene Lebensdauer dank PICMA^® Piezoaktoren
Ideal für OEM-Anwendungen in Optik, Medizin, Biotechnologie und Mikrofluidik
Kundenspezifische Versionen mit längerem Stellweg, kürzerer Ansprechzeit oder nichtmagnetisch

Angebot / Bestellung

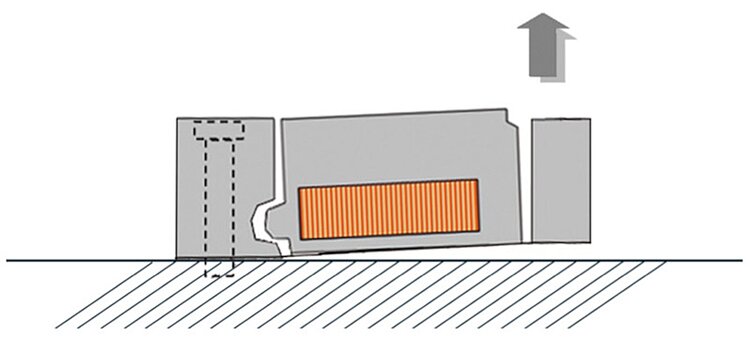

Bewegungsrichtung des P-601. Die Festkörperführungen verhindern ein Verkippen am Abtrieb.

P-601, Abmessungen in mm

Einsatzgebiete

Nanopositionierung
Schnelle Schalter
Patch-Clamp
Mikrodosierung
Adaptronik / Automatisierung
Photonik / integrierte Optik
Biotechnologie

Überragende Lebensdauer dank PICMA^® Piezoaktoren

Die PICMA^® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA^® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen

Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-03-20

pdf - 901 KB

Version / Datum

2026-03-20

pdf - 905 KB

Download

Bewegen	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	Toleranz
Aktive Achsen	Z	Z	Z	Z	Z	Z	Z	Z	Z	Z	Z	Z
Stellweg in Z	—	—	100 µm	100 µm	—	—	250 µm	250 µm	—	—	400 µm	400 µm
Stellweg in Z, ungeregelt, bei -20 bis 120 V	100 µm	100 µm	100 µm	100 µm	250 µm	250 µm	250 µm	250 µm	400 µm	400 µm	400 µm	400 µm	+20 % / -0 %
Linearitätsabweichung in Z	—	—	0,1 %	0,1 %	—	—	0,3 %	0,3 %	—	—	0,3 %	0,3 %	typ.
Positionieren	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	Toleranz
Unidirektionale Wiederholgenauigkeit in Z	—	—	± 8 nm	± 8 nm	—	—	± 10 nm	± 10 nm	—	—	± 30 nm	± 30 nm	typ.
Auflösung in Z, ungeregelt	0,2 nm	0,2 nm	0,2 nm	0,2 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,4 nm	0,4 nm	0,4 nm	0,4 nm	typ.
Integrierter Sensor	—	—	DMS, indirekte Positionsmessung	DMS, indirekte Positionsmessung	—	—	DMS, indirekte Positionsmessung	DMS, indirekte Positionsmessung	—	—	DMS, indirekte Positionsmessung	DMS, indirekte Positionsmessung
Systemauflösung in Z	—	—	2 nm	2 nm	—	—	6 nm	6 nm	—	—	12 nm	12 nm
Antriebseigenschaften	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	Toleranz
Antriebstyp	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®
Elektrische Kapazität in Z	1,5 µF	1,5 µF	1,5 µF	1,5 µF	3,1 µF	3,1 µF	3,1 µF	3,1 µF	4,6 µF	4,6 µF	4,6 µF	4,6 µF	±20 %
Mechanische Eigenschaften	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	Toleranz
Steifigkeit in Z	0,8 N/µm	0,8 N/µm	0,8 N/µm	0,8 N/µm	0,38 N/µm	0,38 N/µm	0,38 N/µm	0,38 N/µm	0,28 N/µm	0,28 N/µm	0,28 N/µm	0,28 N/µm	±20 %
Resonanzfrequenz in Z, unbelastet	750 Hz	750 Hz	750 Hz	750 Hz	440 Hz	440 Hz	440 Hz	440 Hz	350 Hz	350 Hz	350 Hz	350 Hz	±20 %
Resonanzfrequenz in Z, belastet mit 30 g	620 Hz	620 Hz	620 Hz	620 Hz	350 Hz	350 Hz	350 Hz	350 Hz	290 Hz	290 Hz	290 Hz	290 Hz	±20 %
Zulässige Druckkraft in X	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	max.
Zulässige Druckkraft in Y	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	max.
Zulässige Druckkraft in Z	30 N	30 N	30 N	30 N	20 N	20 N	20 N	20 N	15 N	15 N	15 N	15 N	max.
Zulässige Zugkraft in Z	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	max.
Führung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung	Festkörpergelenksführung mit Hebelübersetzung
Masse ohne Kabel	50 g	50 g	50 g	50 g	80 g	80 g	80 g	80 g	110 g	110 g	110 g	110 g	±5 %
Material	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl	Rostfreier Stahl
Anschlüsse und Umgebung	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	Toleranz
Betriebstemperaturbereich	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C
Anschluss	Anschlusslitzen, PTFE-isoliert, AWG 32, Ø 0,49 mm	LEMO FFS.00.250.CTCE24	Anschlusslitzen, PTFE-isoliert, AWG 32, Ø 0,49 mm	LEMO FFS.00.250.CTCE24	Anschlusslitzen, PTFE-isoliert, AWG 32, Ø 0,49 mm	LEMO FFS.00.250.CTCE24	Anschlusslitzen, PTFE-isoliert, AWG 32, Ø 0,49 mm	LEMO FFS.00.250.CTCE24	Anschlusslitzen, PTFE-isoliert, AWG 32, Ø 0,49 mm	LEMO FFS.00.250.CTCE24	Anschlusslitzen, PTFE-isoliert, AWG 32, Ø 0,49 mm	LEMO FFS.00.250.CTCE24
Kabellänge	0,3 m	1,5 m	0,3 m	1,5 m	0,3 m	1,5 m	0,3 m	1,5 m	0,3 m	1,5 m	0,3 m	1,5 m
Empfohlene Controller/Treiber	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831	E-610, E-625, E-831
Sensoranschluss	—	—	Anschlusslitzen, PTFE-isoliert, AWG 36	LEMO FFA.0S.304.CLAC32	—	—	Anschlusslitzen, PTFE-isoliert, AWG 36	LEMO FFA.0S.304.CLAC32	—	—	Anschlusslitzen, PTFE-isoliert, AWG 36	LEMO FFA.0S.304.CLAC32

Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezoaktoren reibungsfrei arbeiten.

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.

Download Datenblatt downloads Angebot / Bestellung

Produktmitteilung

Version / Datum

2021-04-19

pdf - 377 KB

Englisch

Download

Datenblatt

Version / Datum

2026-03-20

pdf - 901 KB

Version / Datum

2026-03-20

pdf - 905 KB

Download

Dokumentation

PiezoMove® Linearaktoren: P-60x

Version / Datum

1.1.0 2023-10-10

pdf - 633 KB

Version / Datum

1.1.0 2023-10-10

pdf - 640 KB

Download

Dokumentation

P-601 PiezoMove Aktoren

Version / Datum

2017-02-27

pdf - 1 MB

Englisch

3-D-Modelle

zip - 588 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

P-601.10

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 100 µm Stellweg (ungeregelt); Anschlusslitzen; 0,3 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.10L

PiezoMove Linearaktor mit Führungen; PICMA^®piezoaktorischer Antrieb; 100 µm Stellweg (ungeregelt); LEMO-Stecker; 1,5 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.1S

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 100 µm Stellweg; DMS, indirekte Positionsmessung; Anschlusslitzen; 0,3 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.1SL

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 100 µm Stellweg; DMS, indirekte Positionsmessung; LEMO-Stecker; 1,5 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.30

PiezoMove Linearaktor mit Führungen; PICMA^®piezoaktorischer Antrieb; 250 µm Stellweg (ungeregelt); Anschlusslitzen; 0,3 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.30L

PiezoMove Linearaktor mit Führungen; PICMA^®piezoaktorischer Antrieb; 250 µm Stellweg (ungeregelt); LEMO-Stecker; 1,5 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.3S

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 250 µm Stellweg; DMS, indirekte Positionsmessung; Anschlusslitzen; 0,3 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.3SL

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 250 µm Stellweg; DMS, indirekte Positionsmessung; LEMO-Stecker; 1,5 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.40

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 400 µm Stellweg (ungeregelt); Anschlusslitzen; 0,3 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.40L

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 400 µm Stellweg (ungeregelt); LEMO-Stecker; 1,5 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.4S

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 400 µm Stellweg; DMS, indirekte Positionsmessung; Anschlusslitzen; 0,3 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

P-601.4SL

PiezoMove Linearaktor mit Führungen; PICMA^® piezoaktorischer Antrieb; 400 µm Stellweg; DMS, indirekte Positionsmessung; LEMO-Stecker; 1,5 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage
