P-845.10
Vorgespannter Piezoaktor; PICMA® piezoaktorischer Antrieb; 15 µm Stellweg; 47 mm Länge; Druckbelastbarkeit 3000 N; Zugbelastbarkeit 700 N; DMS, direkte Positionsmessung; Anschluss LEMO; 1 m Kabellänge

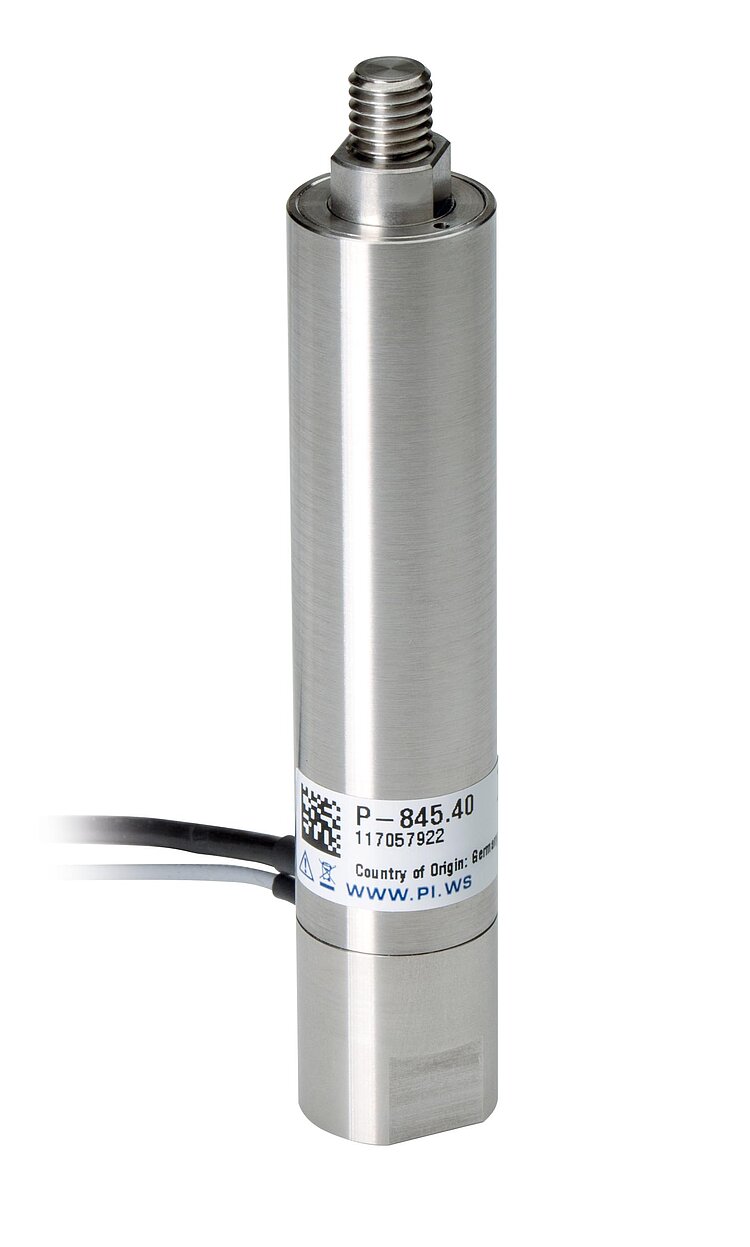

P-845 Vorgespannte Piezoaktoren
Für sehr hohe Lasten und Kräfte, mit Positionssensor
- Überlegene Lebensdauer dank PICMA® Piezoaktoren
- Stellweg bis 90 µm
- Druckbelastbarkeit bis 3000 N
- Zugbelastbarkeit bis 700 N
- µs-Ansprechzeit
- Sub-nm-Auflösung

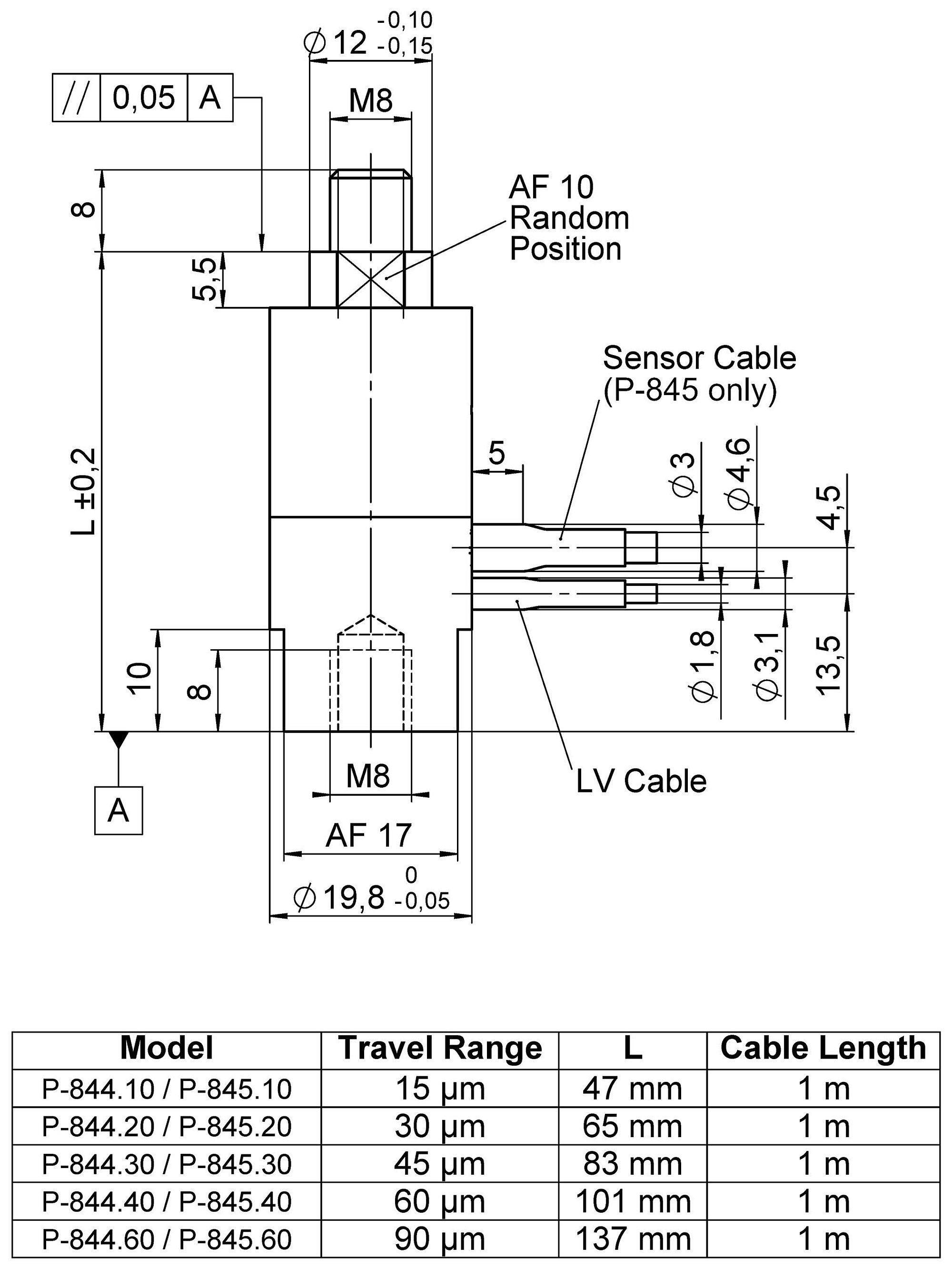

P-844 / P-845, Abmessungen in mm. Sensor nur bei P-845 enthalten.
P-845 Vorgespannte Piezoaktoren
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einsatzgebiete
- Statische und dynamische Präzisionspositionierung
- Faserpositionierung
- Lasertuning
- Nanotechnologie
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Spezifikationen
Spezifikationen
| Bewegen | P-845.10 | P-845.20 | P-845.30 | P-845.40 | P-845.60 | Toleranz |
|---|---|---|---|---|---|---|
| Aktive Achsen | Z | Z | Z | Z | Z | |
| Stellweg in Z | 15 µm | 30 µm | 45 µm | 60 µm | 90 µm | |
| Positionieren | P-845.10 | P-845.20 | P-845.30 | P-845.40 | P-845.60 | Toleranz |
| Auflösung in Z, ungeregelt | 0,15 nm | 0,3 nm | 0,45 nm | 0,6 nm | 0,9 nm | typ. |
| Integrierter Sensor | DMS, direkte Positionsmessung | DMS, direkte Positionsmessung | DMS, direkte Positionsmessung | DMS, direkte Positionsmessung | DMS, direkte Positionsmessung | |
| Systemauflösung in Z | 0,3 nm | 0,6 nm | 0,9 nm | 1,2 nm | 1,8 nm | |
| Antriebseigenschaften | P-845.10 | P-845.20 | P-845.30 | P-845.40 | P-845.60 | Toleranz |
| Antriebstyp | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | |
| Elektrische Kapazität in Z | 6 µF | 12 µF | 18 µF | 24 µF | 36 µF | ±20 % |
| Mechanische Eigenschaften | P-845.10 | P-845.20 | P-845.30 | P-845.40 | P-845.60 | Toleranz |
| Steifigkeit in Z | 225 N/µm | 107 N/µm | 75 N/µm | 57 N/µm | 38 N/µm | ±20 % |
| Resonanzfrequenz in Z, unbelastet | 16 kHz | 12 kHz | 9 kHz | 7,5 kHz | 5,5 kHz | ±20 % |
| Zulässige Druckkraft in Z | 3000 N | 3000 N | 3000 N | 3000 N | 3000 N | max. |
| Zulässige Zugkraft in Z | 700 N | 700 N | 700 N | 700 N | 700 N | max. |
| Zulässiges Moment in θZ | 1 N·m | 1 N·m | 1 N·m | 1 N·m | 1 N·m | max. |
| Masse ohne Kabel | 84 g | 108 g | 132 g | 156 g | 204 g | ±5 % |
| Material | Gehäuse / Endstücke: Edelstahl | Gehäuse / Endstücke: Edelstahl | Gehäuse / Endstücke: Edelstahl | Gehäuse / Endstücke: Edelstahl | Gehäuse / Endstücke: Edelstahl | |
| Länge | 47 mm | 65 mm | 83 mm | 101 mm | 137 mm | ±0,2 mm |
| Anschlüsse und Umgebung | P-845.10 | P-845.20 | P-845.30 | P-845.40 | P-845.60 | Toleranz |
| Betriebstemperaturbereich | -40 bis 80 °C | -40 bis 80 °C | -40 bis 80 °C | -40 bis 80 °C | -40 bis 80 °C | |
| Anschluss | LEMO LVPZT | LEMO LVPZT | LEMO LVPZT | LEMO LVPZT | LEMO LVPZT | |
| Kabellänge | 1 m | 1 m | 1 m | 1 m | 1 m | |
| Empfohlene Controller/Treiber | E-503, E-505, E-610, E-621, E-625, E-663, E-665, E-709, E-831 | E-503, E-505, E-610, E-621, E-625, E-663, E-665, E-709, E-831 | E-503, E-505, E-610, E-621, E-625, E-663, E-665, E-709, E-831 | E-503, E-505, E-610, E-621, E-625, E-663, E-665, E-709, E-831 | E-503, E-505, E-610, E-621, E-625, E-663, E-665, E-709, E-831 |
Integrierter Sensor: Ausführungen mit DMS ermöglichen eine geregelte Linearität von bis zu 0,15 % und werden mit Abgleichprotokoll geliefert.
Steifigkeit in Z: Statische Großsignalsteifigkeit; dynamische Kleinsignalsteifigkeit ca. 30 % höher.
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezoaktoren reibungsfrei arbeiten.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
Downloads
Produktmitteilung
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch P845M0001
P-845 Vorgespannte Piezoaktoren
Version / Datum
2021-01-29
pdf - 2 MB
Version / Datum
2021-01-29
pdf - 2 MB
Dokumentation
Benutzerhandbuch P845M0002
P-845.xxV Vorgespannte Piezoaktoren (Vakuumversionen)
Version / Datum
2021-02-23
pdf - 3 MB
Version / Datum
2021-02-23
pdf - 3 MB
3-D-Modelle
3-D-Modelle
P-845 3D-Modell
zip - 92 KB
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
P-845.20
Vorgespannter Piezoaktor; PICMA® piezoaktorischer Antrieb; 30 µm Stellweg; 65 mm Länge; Druckbelastbarkeit 3000 N; Zugbelastbarkeit 700 N; DMS, direkte Positionsmessung; Anschluss LEMO; 1 m Kabellänge
P-845.30
Vorgespannter Piezoaktor; PICMA® piezoaktorischer Antrieb; 45 µm Stellweg; 83 mm Länge; Druckbelastbarkeit 3000 N; Zugbelastbarkeit 700 N; DMS, direkte Positionsmessung; Anschluss LEMO; 1 m Kabellänge
P-845.40
Vorgespannter Piezoaktor; PICMA® piezoaktorischer Antrieb; 60 µm Stellweg; 101 mm Länge; Druckbelastbarkeit 3000 N; Zugbelastbarkeit 700 N; DMS, direkte Positionsmessung; Anschluss LEMO; 1 m Kabellänge
P-845.60
Vorgespannter Piezoaktor; PICMA® piezoaktorischer Antrieb; 90 µm Stellweg; 137 mm Länge; Druckbelastbarkeit 3000 N; Zugbelastbarkeit 700 N; DMS, direkte Positionsmessung; Anschluss LEMO; 1 m Kabellänge
