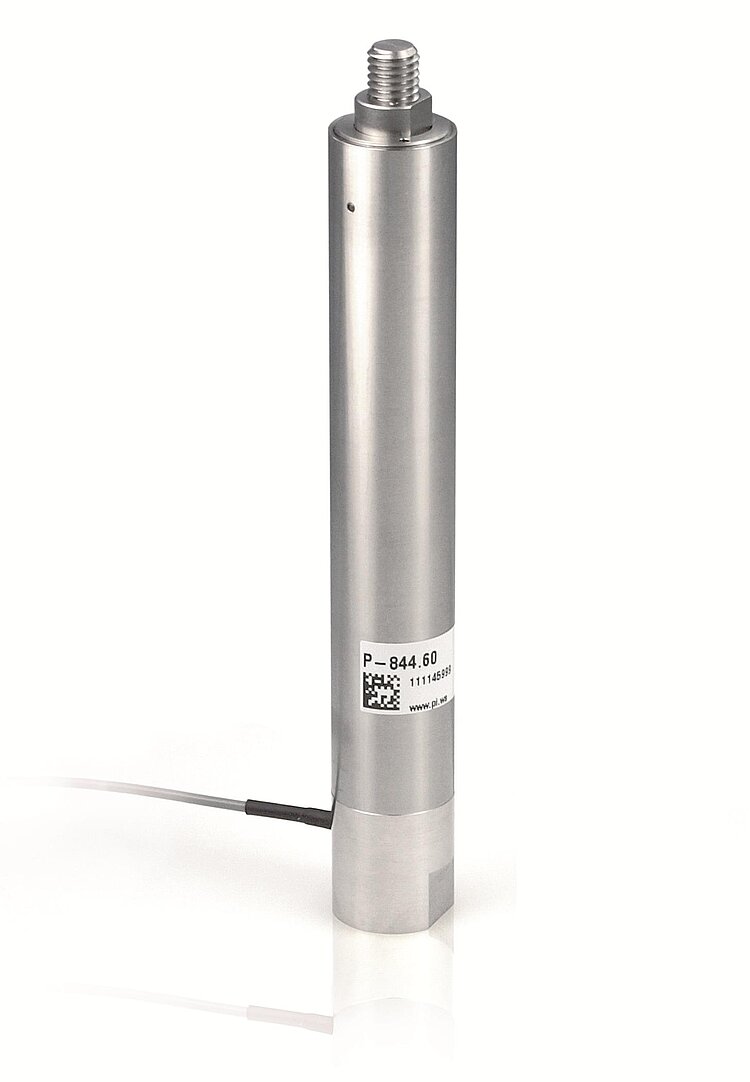

P-844 Vorgespannte Piezoaktoren

Für sehr hohe Lasten und Kräfte

Überlegene Lebensdauer dank PICMA^® Piezoaktoren
Stellweg bis 90 µm
Druckbelastbarkeit bis 3000 N
Zugbelastbarkeit bis 700 N
Ansprechzeit im Mikrosekundenbereich
Auflösung im Sub-Nanometerbereich
Optional wassergeschütztes Gehäuse; Vakuumausführungen auf Anfrage

Angebot / Bestellung

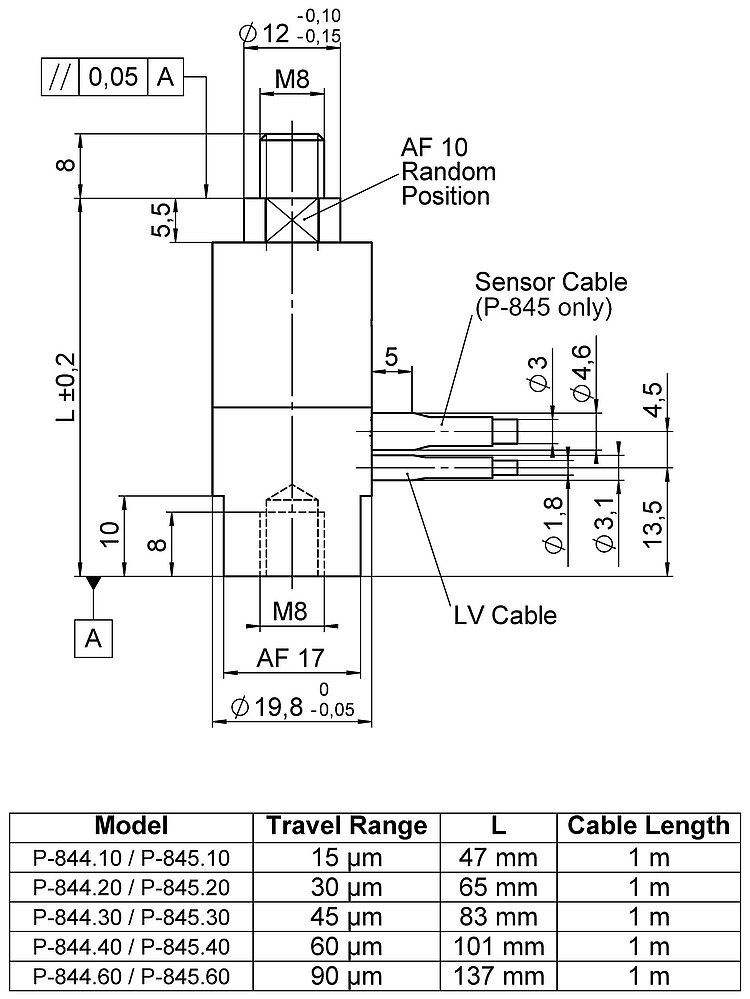

P-844 / P-845, Abmessungen in mm. Sensor nur bei P-845 enthalten.

Einsatzgebiete

Statische und dynamische Präzisionspositionierung
Faserpositionierung
Lasertuning
Nanotechnologie

Überragende Lebensdauer dank PICMA^® Piezoaktoren

Die PICMA^® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA^® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-07-15

pdf - 506 KB

Version / Datum

2026-07-15

pdf - 510 KB

Version / Datum

2026-07-15

pdf - 790 KB

Download

Bewegen	P-844.10	P-844.20	P-844.30	P-844.40	P-844.60	Toleranz
Aktive Achsen	Z	Z	Z	Z	Z
Stellweg in Z, ungeregelt, bei 0 bis 100 V	15 µm	30 µm	45 µm	60 µm	90 µm	±20 %
Positionieren	P-844.10	P-844.20	P-844.30	P-844.40	P-844.60	Toleranz
Auflösung in Z, ungeregelt	0,15 nm	0,3 nm	0,45 nm	0,6 nm	0,9 nm	typ.
Antriebseigenschaften	P-844.10	P-844.20	P-844.30	P-844.40	P-844.60	Toleranz
Antriebstyp	PICMA®	PICMA®	PICMA®	PICMA®	PICMA®
Elektrische Kapazität in Z	6 µF	12 µF	18 µF	24 µF	36 µF	±20 %
Mechanische Eigenschaften	P-844.10	P-844.20	P-844.30	P-844.40	P-844.60	Toleranz
Steifigkeit in Z	225 N/µm	107 N/µm	75 N/µm	57 N/µm	38 N/µm	±20 %
Resonanzfrequenz in Z, unbelastet	16 kHz	12 kHz	9 kHz	7,5 kHz	5,5 kHz	±20 %
Zulässige Druckkraft in Z	3000 N	3000 N	3000 N	3000 N	3000 N	max.
Zulässige Zugkraft in Z	700 N	700 N	700 N	700 N	700 N	max.
Zulässiges Moment in θZ	1 N·m	1 N·m	1 N·m	1 N·m	1 N·m	max.
Masse ohne Kabel	84 g	108 g	132 g	156 g	204 g	±5 %
Material	Gehäuse / Endstücke: Edelstahl	Gehäuse / Endstücke: Edelstahl	Gehäuse / Endstücke: Edelstahl	Gehäuse / Endstücke: Edelstahl	Gehäuse / Endstücke: Edelstahl
Länge	47 mm	65 mm	83 mm	101 mm	137 mm	±0,2 mm
Anschlüsse und Umgebung	P-844.10	P-844.20	P-844.30	P-844.40	P-844.60	Toleranz
Betriebstemperaturbereich	-40 bis 80 °C	-40 bis 80 °C	-40 bis 80 °C	-40 bis 80 °C	-40 bis 80 °C
Anschluss	LEMO FFA.00.250	LEMO FFA.00.250	LEMO FFA.00.250	LEMO FFA.00.250	LEMO FFA.00.250
Kabellänge	1 m	1 m	1 m	1 m	1 m
Empfohlene Controller/Treiber	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-665, E-709, E-831

Steifigkeit in Z: Statische Großsignalsteifigkeit; dynamische Kleinsignalsteifigkeit ca. 30 % höher.

Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezoaktoren reibungsfrei arbeiten.

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
