Produktübersicht
Hochauflösender Hochlast-Linearaktor. Schrittmotor für hohes Drehmoment. Hochdynamische, geregelte DC- und BLDC-Motoren für hohe Geschwindigkeiten. Robustes Design für industrielle Umgebungen.
Hochwertige Komponenten
Einsatzgebiete
Forschung. Automatisierung. Optische Justage.
| Bewegen | L-239.033232 | L-239.035232 | L-239.50AD | L-239.50SD | Toleranz |
|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | |
| Stellweg in X | 52 mm | 52 mm | 52 mm | 52 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 50 mm/s | 50 mm/s | 50 mm/s | 25 mm/s | |
| Positionieren | L-239.033232 | L-239.035232 | L-239.50AD | L-239.50SD | Toleranz |
| Kleinste Schrittweite in X | 0,2 µm | 0,2 µm | 0,2 µm | 0,1 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,05 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 2 µm | 2 µm | 2 µm | 2 µm | typ. |
| Referenzschalter | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, TTL | Hall-Effekt, Öffner, 5 V, NPN | |
| Endschalter | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, TTL | Hall-Effekt, Öffner, 5 V, NPN | |
| Integrierter Sensor | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | |
| Sensorsignal | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | — | |
| Sensorauflösung | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | — | |
| Antriebseigenschaften | L-239.033232 | L-239.035232 | L-239.50AD | L-239.50SD | Toleranz |
| Antriebstyp | DC-Motor | Bürstenloser DC-Motor | DC-Motor mit ActiveDrive | 2-Phasen-Schrittmotor | |
| Nennspannung | 24 V | 24 V | 24 V | 24 V | |
| Spitzenspannung | 48 V | 48 V | 24 V | 48 V | |
| Motorauflösung | — | — | — | 200 Vollschritte/U | |
| Antriebskraft in positiver Bewegungsrichtung in X | 300 N | 300 N | 300 N | 300 N | typ. |
| Antriebskraft in negativer Bewegungsrichtung in X | 300 N | 300 N | 300 N | 300 N | typ. |
| Mechanische Eigenschaften | L-239.033232 | L-239.035232 | L-239.50AD | L-239.50SD | Toleranz |
| Zulässige Druckkraft in Y | 10 N | 10 N | 10 N | 10 N | max. |
| Haltekraft in X, passiv | 40 N | 40 N | 40 N | 80 N | |
| Bewegte Masse in X, unbelastet | 155 g | 155 g | 155 g | 155 g | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 1 mm | 1 mm | 1 mm | 1 mm | |
| Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
| Gesamtmasse | 1750 g | 1750 g | 1720 g | 1650 g | |
| Material | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | |
| Anschlüsse und Umgebung | L-239.033232 | L-239.035232 | L-239.50AD | L-239.50SD | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | D-Sub 15 (m) | HD D-Sub 26 (m) | |
| Anschluss Versorgungsspannung | — | — | M8 4-polig (m) | — | |
| Empfohlene Controller / Treiber | C-863 C-885 mit C-863.20C885 C-884 Modularer ACSController | C-891 C-885 mit C-891.11C885 Modularer ACSController | C-863 C-885 mit C-863.20C885 C-884 | C-663.12 C-885 mit C-663.12C885 Modularer ACSController |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
L-239 Hochlast-Linearaktor
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Hochlast-Linearaktor; DC-Motor; 52 mm Stellweg; 300 N Vorschubkraft; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422; Endschalter: Hall-Effekt, Öffner, 5 V, NPN
Hochlast-Linearaktor; Bürstenloser DC-Motor; 52 mm Stellweg; 300 N Vorschubkraft; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422; Endschalter: Hall-Effekt, Öffner, 5 V, NPN

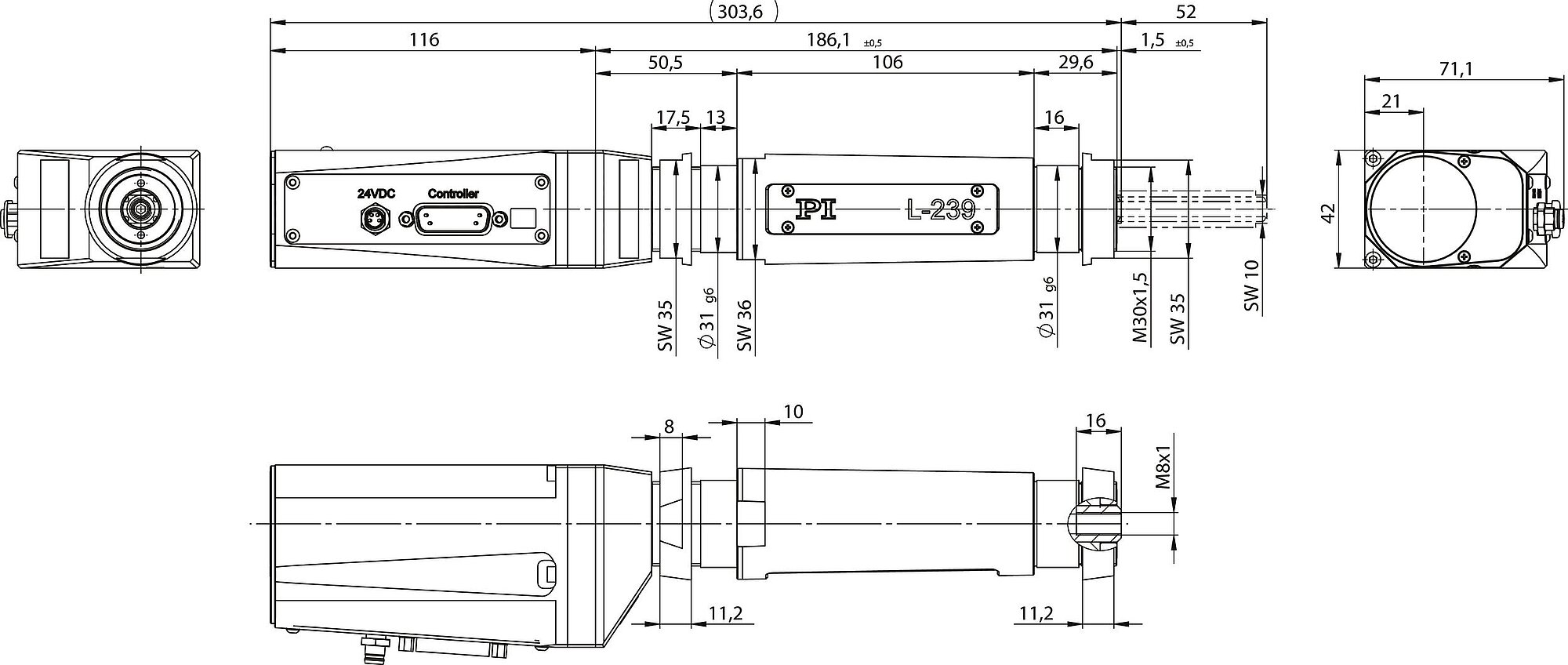

Hochlast-Linearaktor; DC-Motor mit ActiveDrive; 52 mm Stellweg; 300 N Vorschubkraft; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422; Endschalter: Hall-Effekt, Öffner, 5 V, TTL

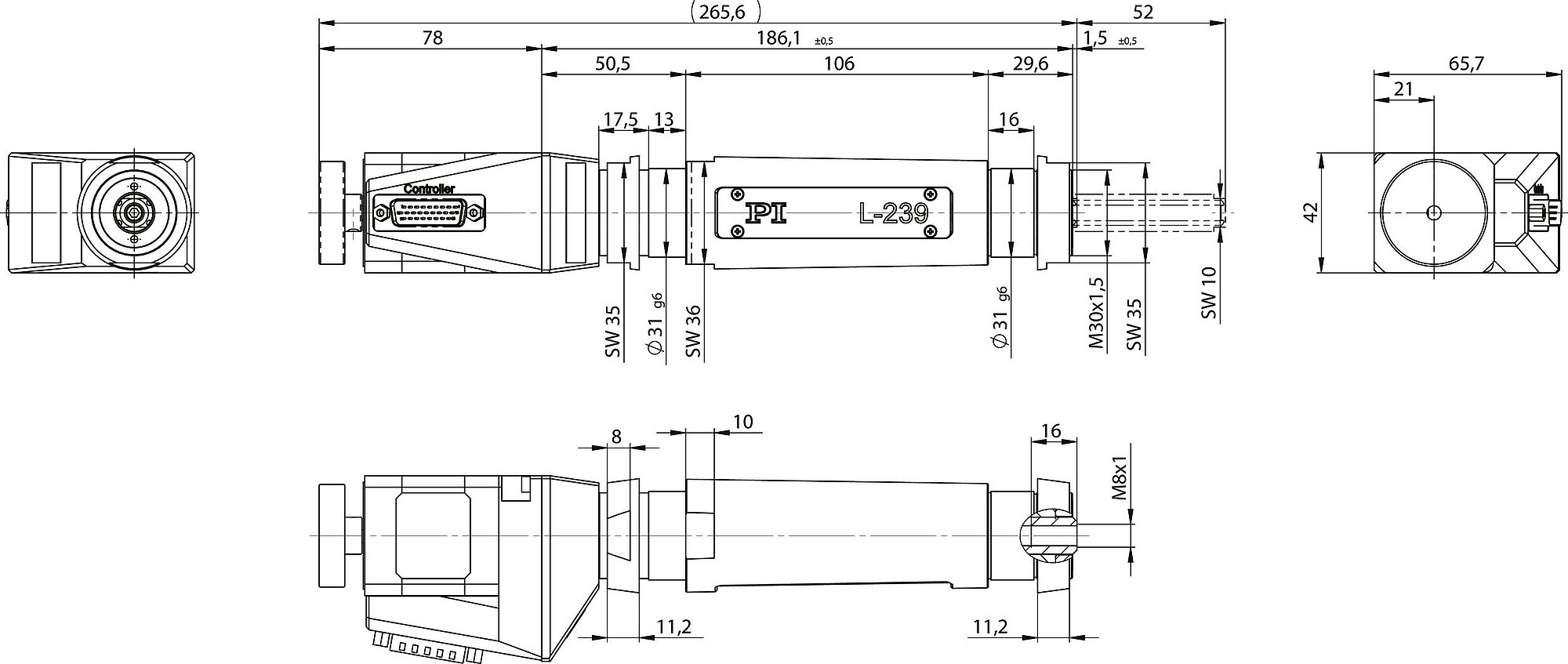

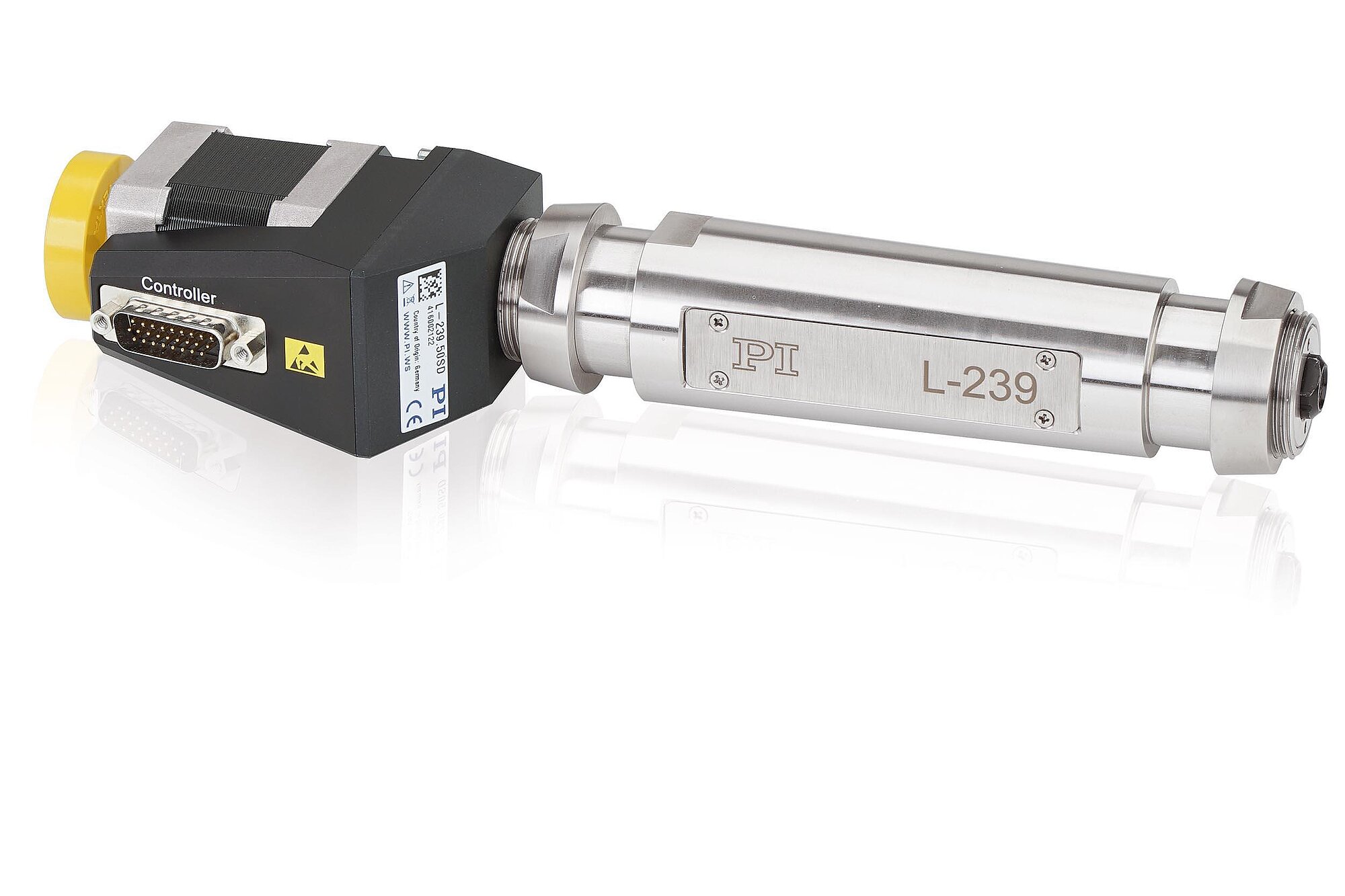

Hochlast-Linearaktor; 2-Phasen-Schrittmotor; 52 mm Stellweg; 300 N Vorschubkraft; 25 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Endschalter: Hall-Effekt, Öffner, 5 V, NPN
