L-505.011200
Kompakter Lineartisch; 2-Phasen-Schrittmotor; 13 mm Stellweg; 30 N Belastbarkeit; 10 mm/s maximale Geschwindigkeit; Feingewindespindel; 0,5 m Kabellänge; 36 mm Breite
L-505 Kompakter Lineartisch
Mit DC- oder Schrittmotor
- Stellwege 13 oder 26 mm
- Schrittmotor mit und ohne Getriebe oder DC-Servomotor
- Geschwindigkeit bis 15 mm/s
- Belastbarkeit bis 30 N
- Integrierte Referenz- und Endschalter

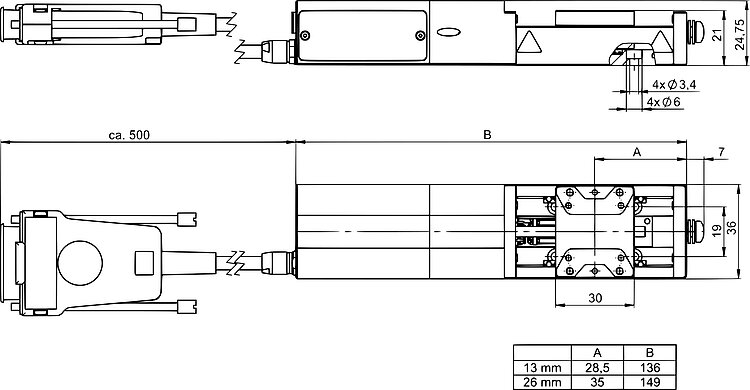

L-505 mit direktem Durchtrieb und Schrittmotor, Abmessungen in mm

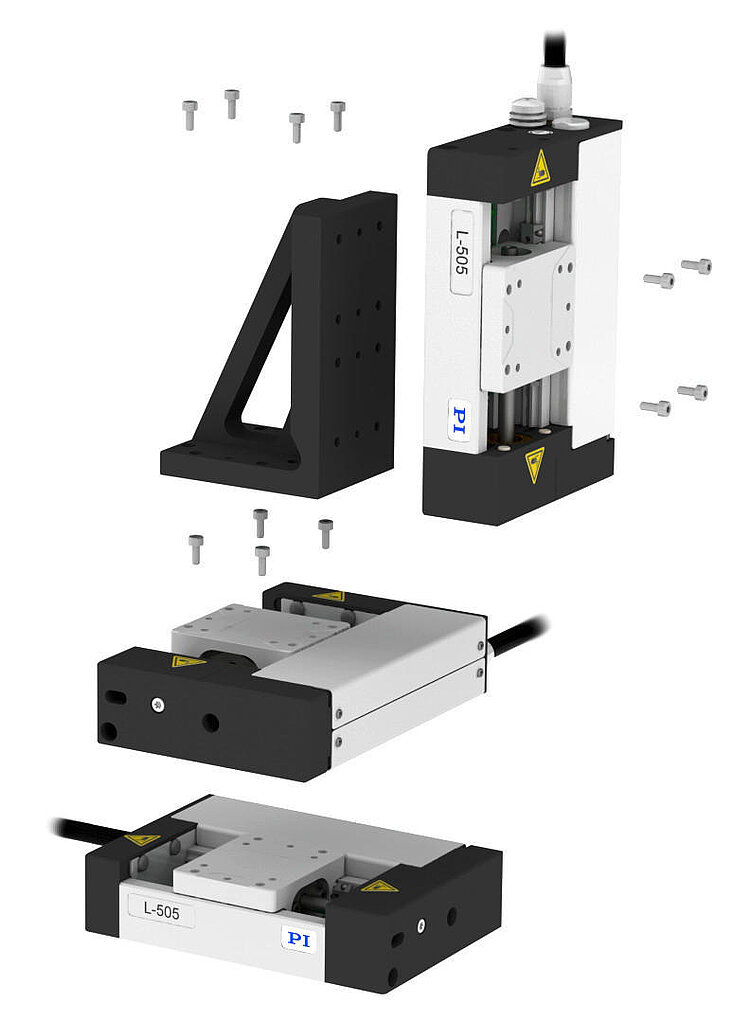

Explosionsdarstellung eines XYZ-Aufbaus aus drei L-505 Lineartischen und L-505.AP1 Adapterwinkel

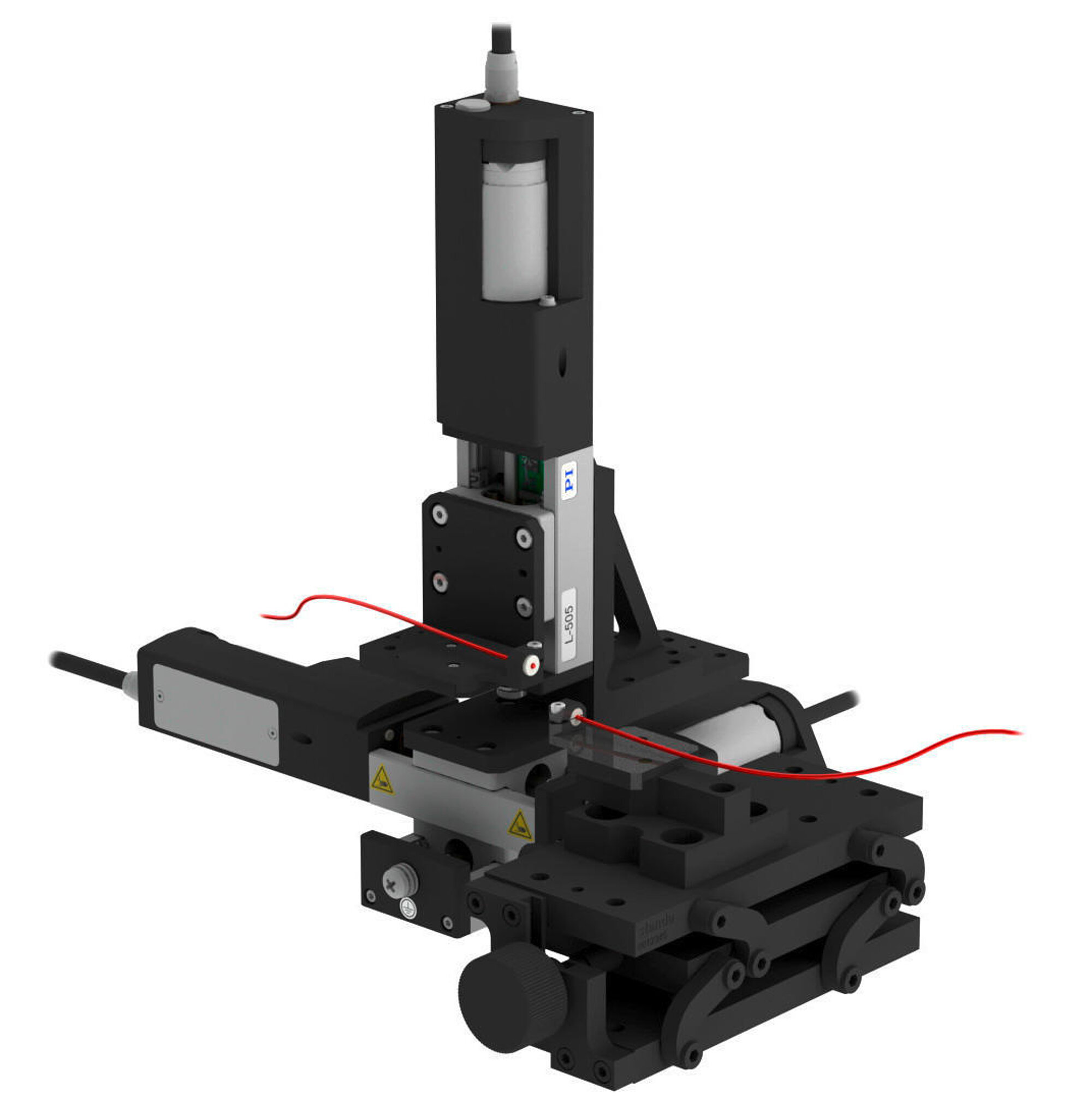

XYZ-Aufbau für Fiber Alignment aus drei L-505 Lineartischen mit direktem Durchtrieb

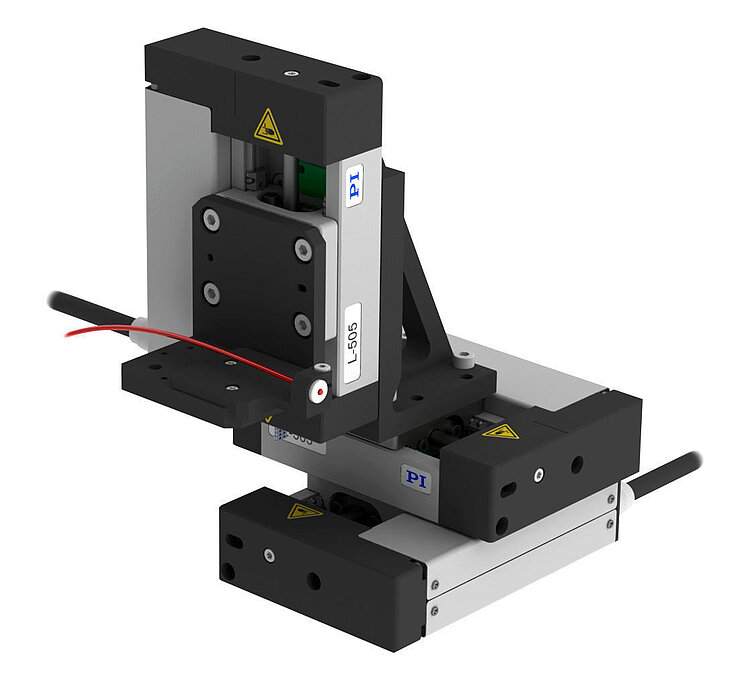

XYZ-Aufbau für Fiber Alignment aus drei L-505 Lineartischen mit gefaltetem Antriebsstrang

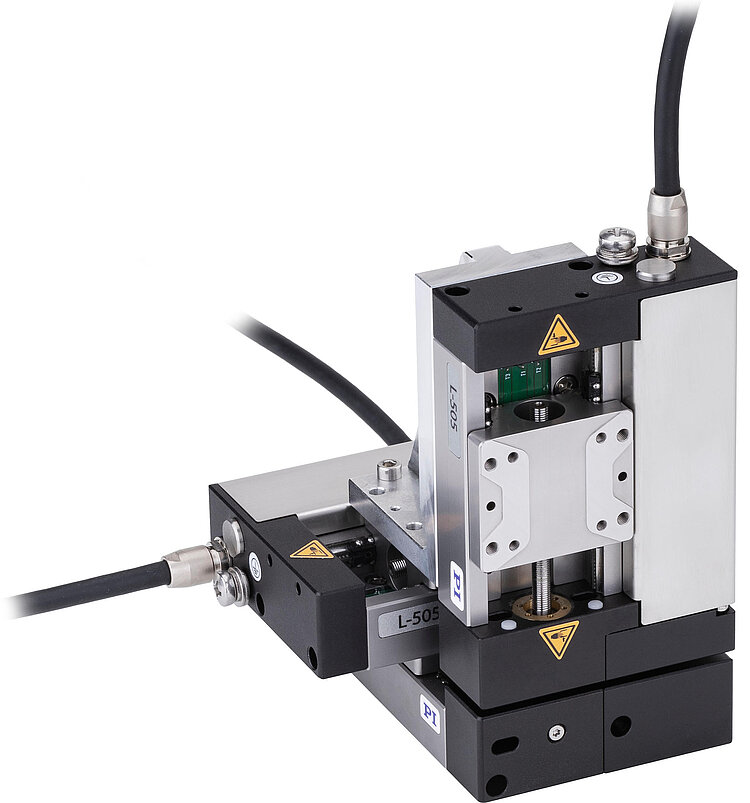

XYZ-Aufbau aus drei L-505 Lineartischen und L-505.AP1 Montagewinkel

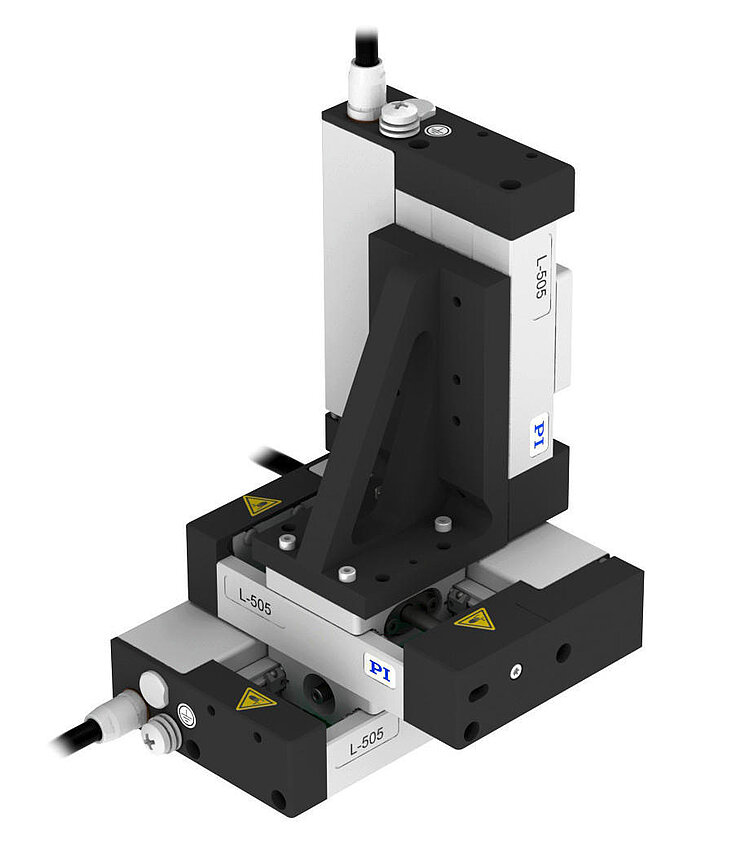

XYZ-Aufbau aus drei L-505 Lineartischen (26 mm Stellweg)

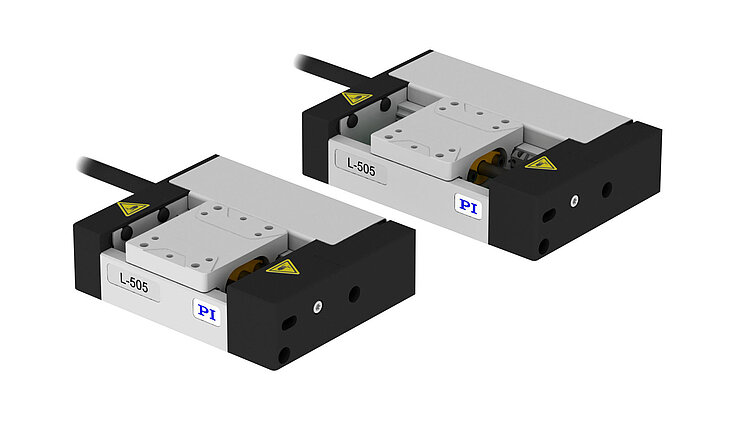

Vergleich der Stellwege: 13 mm (links) und 26 mm (rechts)

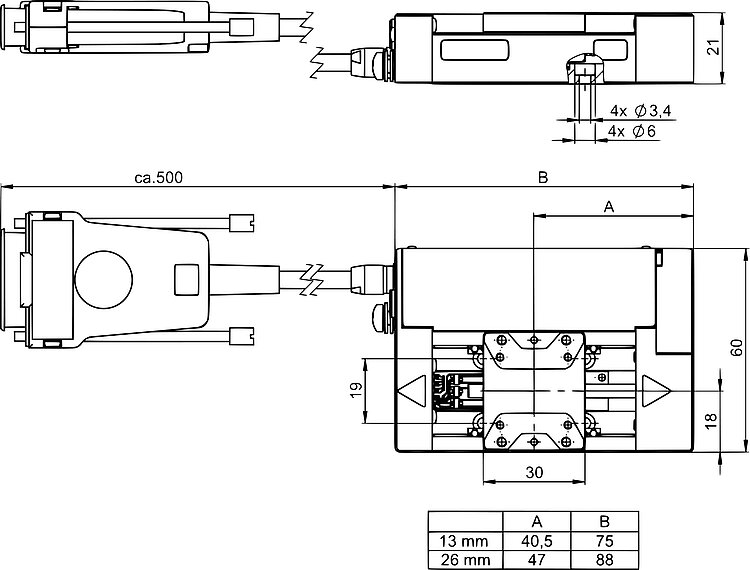

L-505 mit Riementrieb, Abmessungen in mm

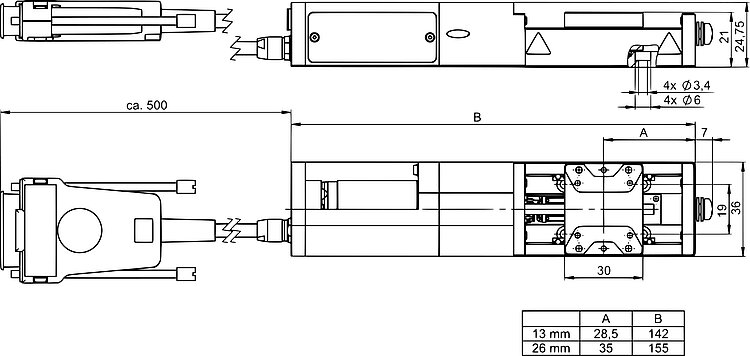

L-505 mit direktem Durchtrieb und DC-Motor, Abmessungen in mm

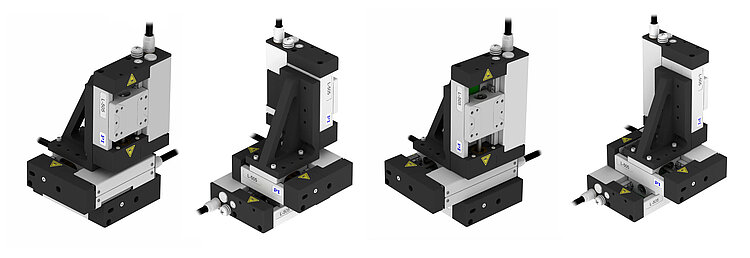

Vergleich des XYZ-Aufbaus aus je drei Lineartischen mit gefaltetem Antriebsstrang: 13 mm Stellweg (links) und 26 mm Stellweg (rechts)
L-505 Kompakter Lineartisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Produktübersicht
Kompakter Lineartisch mit spielarmer Antriebsspindel und Kugelführungen. Direkt montierbare XY-Kombination. Integrierte Referenz- und Endschalter: Hall-Effekt.

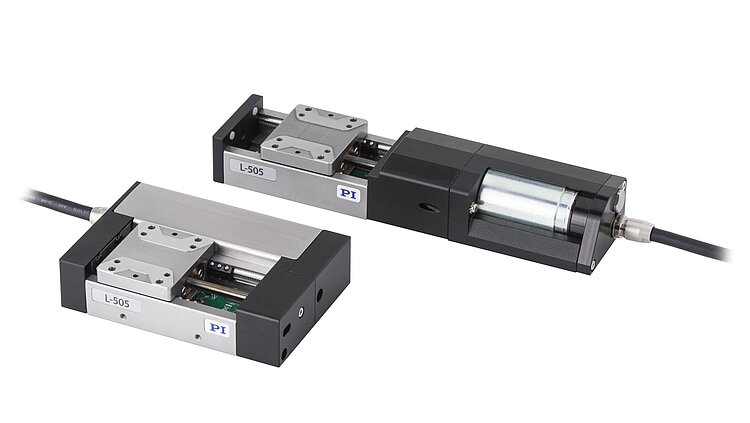

Der Lineartisch steht in zwei Designvarianten zur Verfügung:
- Schmale, längliche Variante mit direktem Durchtrieb (Flanschmotor).
- Breite, kompakte Variante mit Riementrieb (gefalteter Antriebsstrang). Diese Varianten sind am Ende der Artikelnummer mit einem "F" gekennzeichnet.
Antriebsarten
- DC-Motor
- Schrittmotor mit oder ohne Getriebe
Varianten mit DC-Motor sind mit einem inkrementellen Linearencoder ausgestattet.
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.
Einsatzgebiete
Medizinindustrie. Autofokus. Präzisions-Mikromontage. Biotechnologie. Automatisierung.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
| Bewegen | L-505.011200 | L-505.011200F | L-505.021200 | L-505.021200F | L-505.011212 | L-505.011212F | L-505.021212 | L-505.021212F | L-505.01A200F | L-505.023212 | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 13 mm | 13 mm | 26 mm | 26 mm | 13 mm | 13 mm | 26 mm | 26 mm | 13 mm | 26 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 10 mm/s | 7,5 mm/s | 10 mm/s | 7,5 mm/s | 10 mm/s | 7,5 mm/s | 10 mm/s | 7,5 mm/s | 0,75 mm/s | 15 mm/s | |
| Geradheitsabweichung in Y (Geradheit) | ± 0,5 µm | ± 0,5 µm | ± 1 µm | ± 1 µm | ± 0,5 µm | ± 0,5 µm | ± 1 µm | ± 1 µm | ± 0,5 µm | ± 1 µm | typ. |
| Geradheitsabweichung in Z (Ebenheit) | ± 0,5 µm | ± 0,5 µm | ± 1 µm | ± 1 µm | ± 0,5 µm | ± 0,5 µm | ± 1 µm | ± 1 µm | ± 0,5 µm | ± 1 µm | typ. |
| Winkelabweichung um Y (Nicken) | ± 50 µrad | ± 50 µrad | ± 75 µrad | ± 75 µrad | ± 50 µrad | ± 50 µrad | ± 75 µrad | ± 75 µrad | ± 50 µrad | ± 75 µrad | typ. |
| Winkelabweichung um Z (Gieren) | ± 50 µrad | ± 50 µrad | ± 75 µrad | ± 75 µrad | ± 50 µrad | ± 50 µrad | ± 75 µrad | ± 75 µrad | ± 50 µrad | ± 75 µrad | typ. |
| Positionieren | L-505.011200 | L-505.011200F | L-505.021200 | L-505.021200F | L-505.011212 | L-505.011212F | L-505.021212 | L-505.021212F | L-505.01A200F | L-505.023212 | Toleranz |
| Kleinste Schrittweite in X | 0,1 µm | 0,1 µm | 0,1 µm | 0,2 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,1 µm | 0,2 µm | 0,1 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,15 µm | ± 0,15 µm | ± 0,15 µm | ± 0,15 µm | ± 0,05 µm | ± 0,05 µm | ± 0,05 µm | ± 0,05 µm | ± 0,15 µm | ± 0,05 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 5 µm | 5 µm | 5 µm | 5 µm | 0,3 µm | 0,3 µm | 0,3 µm | 0,3 µm | 5 µm | 0,3 µm | typ. |
| Referenzschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
| Wiederholgenauigkeit des Referenzschalters | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | max. |
| Endschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
| Integrierter Sensor | — | — | — | — | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | — | Inkrementeller Linearencoder | |
| Sensorsignal | — | — | — | — | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | — | A/B-Quadratur, RS-422 | |
| Sensorauflösung | — | — | — | — | 5 nm | 5 nm | 5 nm | 5 nm | — | 50 nm | |
| Antriebseigenschaften | L-505.011200 | L-505.011200F | L-505.021200 | L-505.021200F | L-505.011212 | L-505.011212F | L-505.021212 | L-505.021212F | L-505.01A200F | L-505.023212 | Toleranz |
| Antriebstyp | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor mit Getriebe | DC-Motor | |
| Nennspannung | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 12 V | |
| Nennstrom, effektiv | 0,6 A | 0,6 A | 0,6 A | 0,6 A | 0,6 A | 0,6 A | 0,6 A | 0,6 A | 0,25 A | 0,46 A | typ. |
| Maximale Leistungsaufnahme | 4 W | 4 W | 4 W | 4 W | 5 W | 5 W | 5 W | 5 W | 1 W | 7 W | |
| Motorauflösung | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 24 Vollschritte/U | — | |
| Antriebskraft in positiver Bewegungsrichtung in X | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 65 N | 20 N | typ. |
| Antriebskraft in negativer Bewegungsrichtung in X | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 65 N | 20 N | typ. |
| Mechanische Eigenschaften | L-505.011200 | L-505.011200F | L-505.021200 | L-505.021200F | L-505.011212 | L-505.011212F | L-505.021212 | L-505.021212F | L-505.01A200F | L-505.023212 | Toleranz |
| Zulässige Druckkraft in Y | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | max. |
| Zulässige Druckkraft in Z | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | max. |
| Zulässiges Moment in θX | 7 N·m | 7 N·m | 9 N·m | 9 N·m | 7 N·m | 7 N·m | 9 N·m | 9 N·m | 7 N·m | 9 N·m | max. |
| Zulässiges Moment in θY | 6 N·m | 6 N·m | 8 N·m | 8 N·m | 6 N·m | 6 N·m | 8 N·m | 8 N·m | 6 N·m | 8 N·m | max. |
| Zulässiges Moment in θZ | 6 N·m | 6 N·m | 8 N·m | 8 N·m | 6 N·m | 6 N·m | 8 N·m | 8 N·m | 6 N·m | 8 N·m | max. |
| Haltekraft in X, passiv | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | — | |
| Bewegte Masse in X, unbelastet | 0,07 g | 0,07 g | 0,07 g | 0,07 g | 0,07 g | 0,07 g | 0,07 g | 0,07 g | 0,07 g | 0,07 g | |
| Spindeltyp | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | |
| Spindelsteigung | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | |
| Getriebeuntersetzung i | — | — | — | — | — | — | — | — | 28,444 | — | |
| Führung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | |
| Gesamtmasse | 400 g | 400 g | 400 g | 400 g | 400 g | 400 g | 400 g | 400 g | 400 g | 400 g | |
| Material | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | |
| Anschlüsse und Umgebung | L-505.011200 | L-505.011200F | L-505.021200 | L-505.021200F | L-505.011212 | L-505.011212F | L-505.021212 | L-505.021212F | L-505.01A200F | L-505.023212 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | |
| Kabellänge | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | |
| Empfohlene Controller/Treiber | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-863 C-884 G-901 G-910 Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
