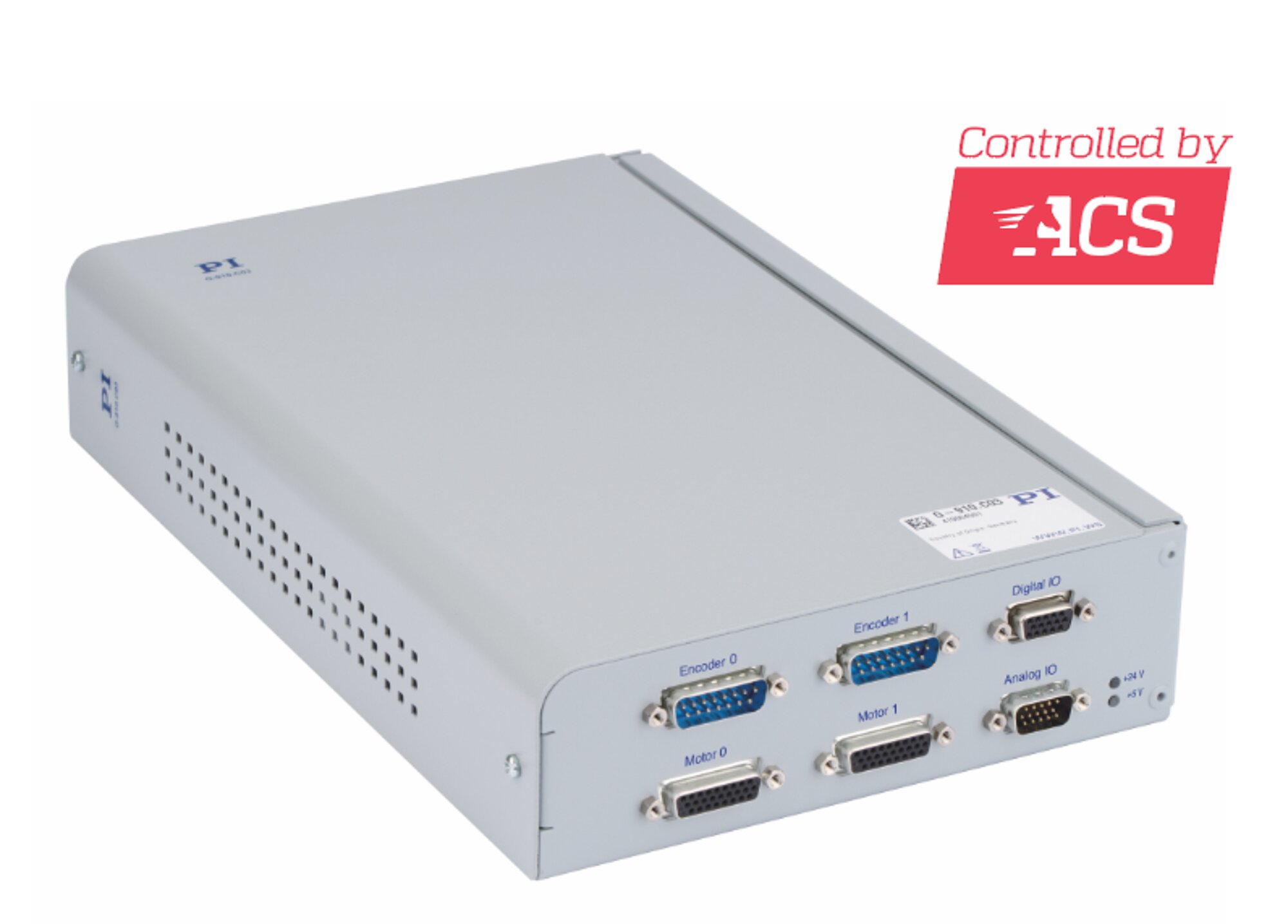

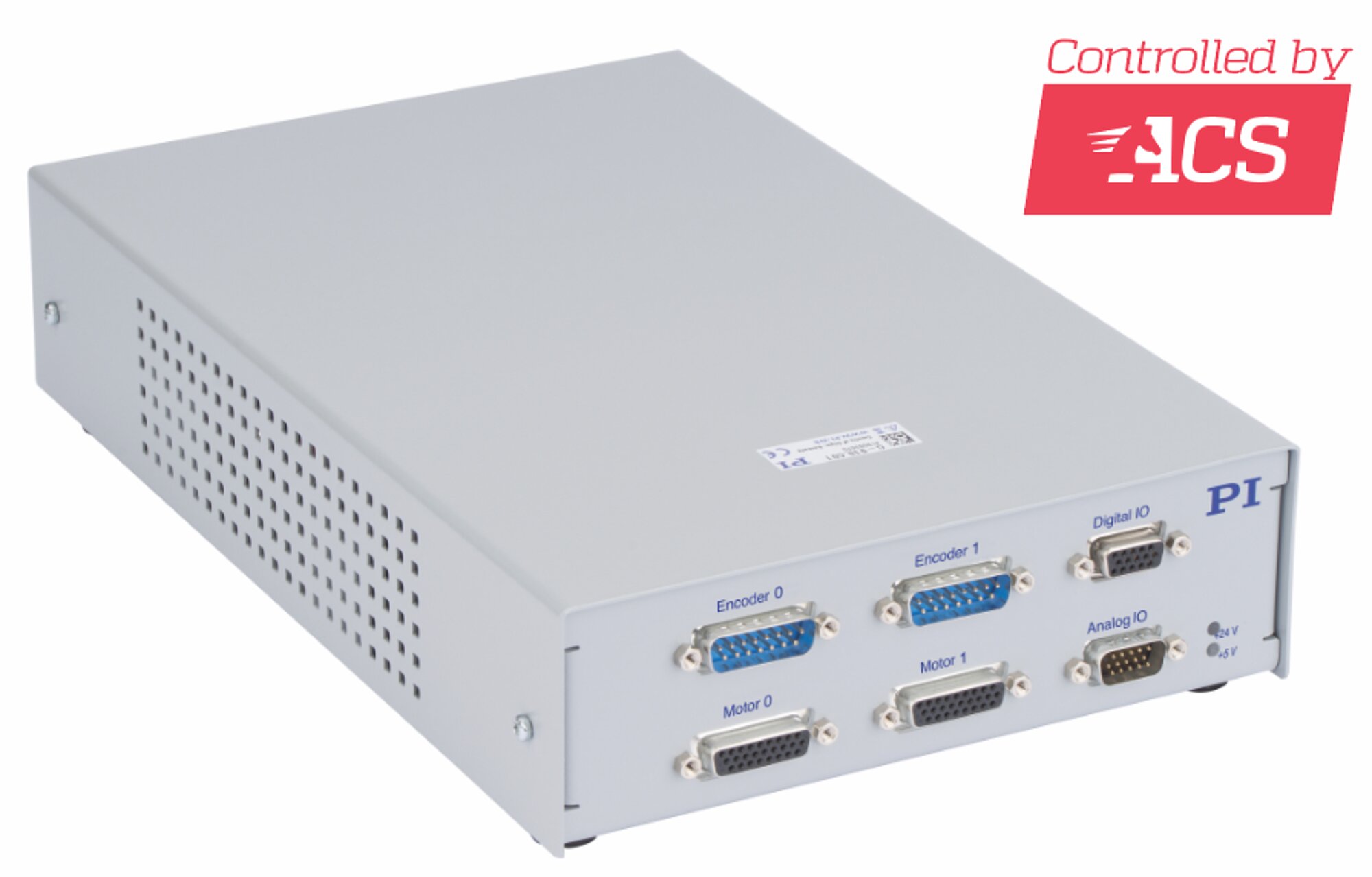

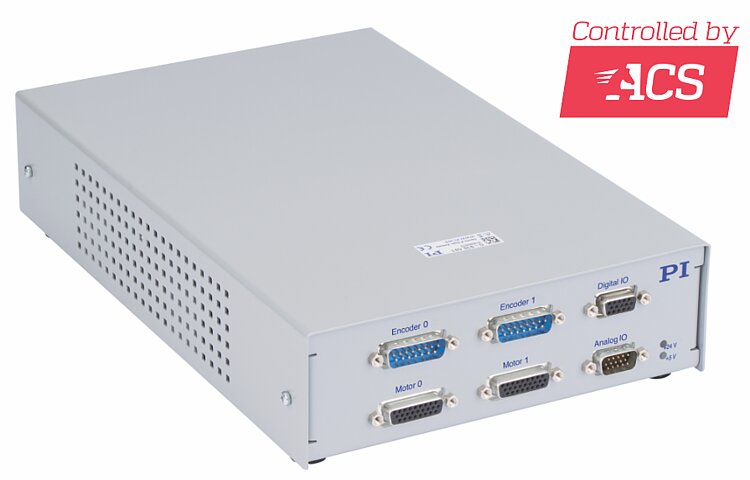

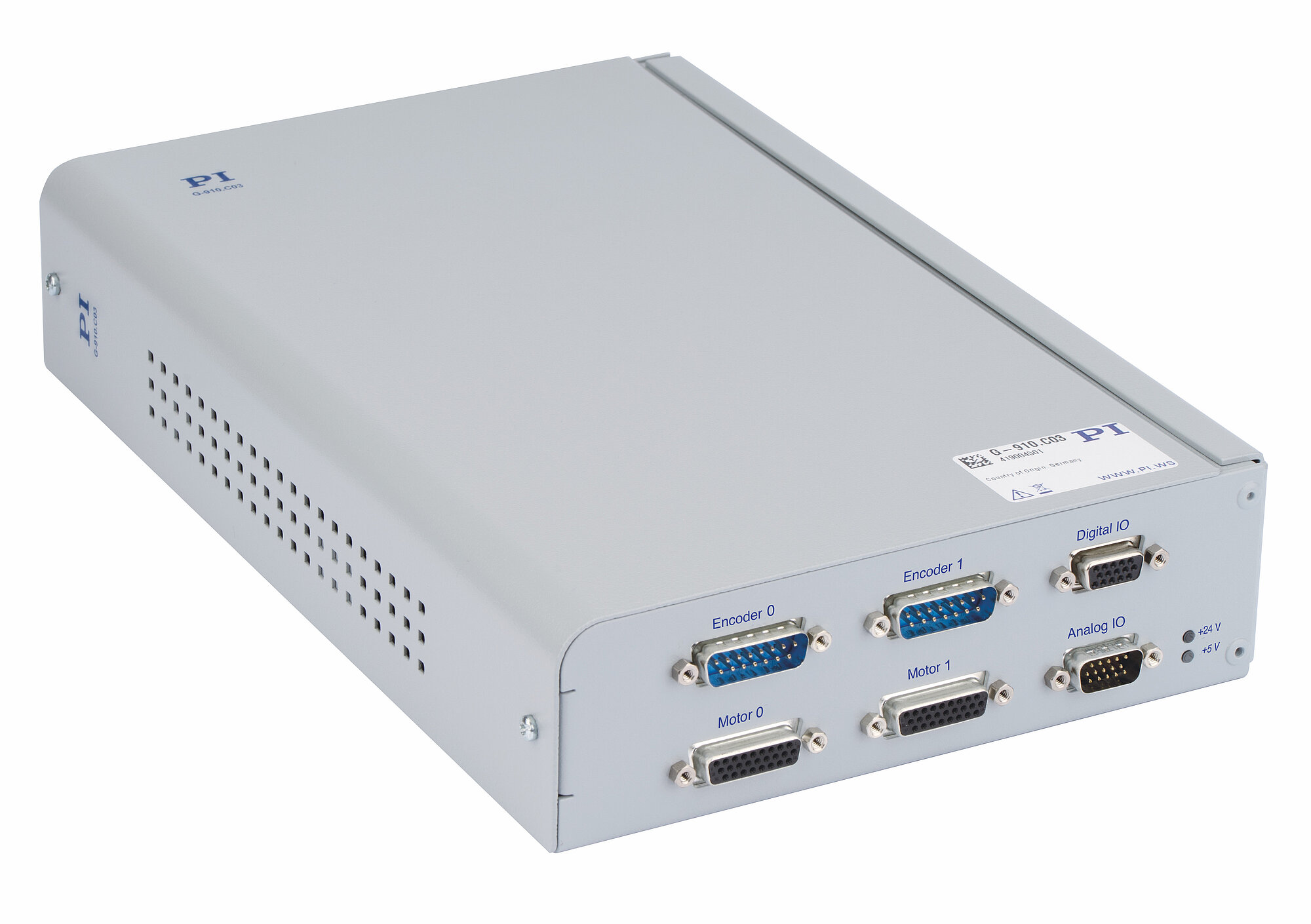

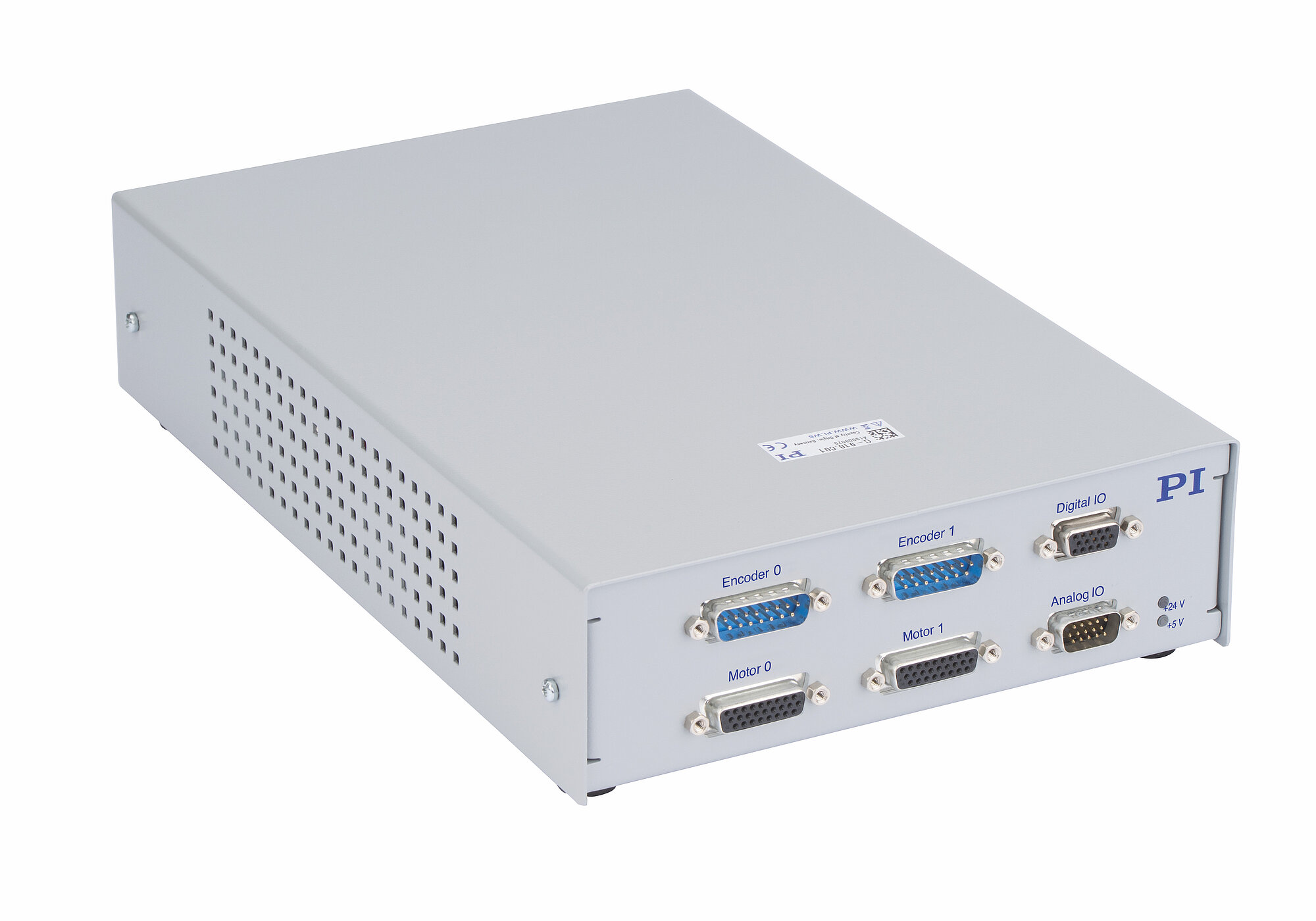

G-910.RC01 • RC03 ACS Treibermodul für geringen Leistungsbedarf
Für 2 Antriebsachsen mit AC-Servomotor, DC-Motor, Voice Coil-Motor, Schrittmotor
- Universelles Treibermodul als Tischgerät oder Schaltschrankmodul
- Direkt kompatibel mit Positionierern von PI
- Für AC-Servomotoren / bürstenlose DC-Motoren, bürstenbehaftete DC-Motoren, Voice-Coil-Motoren, Schrittmotoren
- Encodereingänge für inkrementelle und absolut messende Encoder
- Ausgangsleistung bis 480 W bei 60 V
- Kommunikation über EtherCAT
Universelles Treibermodul
ACS-Treibermodul zum Betrieb von Positionierern mit unterschiedlichen Motor- und Encodertypen, konfigurierbar für verschiedene Anwendungen. 2 Achsen, 5 A Dauerstrom pro Achse möglich. 2 Motorbremsen über PWM Bremsentreiber, reduzierte Erwärmung der Motorbremse. Bewegungsprofile werden von einem externen Motion Controller, z. B. dem G-910.RC02, erzeugt und über EtherCAT empfangen. Der Motion Controller muss separat bestellt werden.
Gehäusevarianten
Ausführung als Tischgerät und Schaltschrankmodul, Adapter zur Befestigung auf Hutschiene TH-35 oder Montageplatte bei Schaltschrankausführung im Lieferumfang.
Encoder
Unterstützt inkrementelle Encoder (Sinus/Cosinus oder RS-422) und Absolutencoder (EnDat 2.2 & 2.1, Smart-Abs, Panasonic, BiSS-A/B/C (SSI)). Die Encoder können der Anwendung entsprechend auf die Motorschnittstelle oder die separate Sensorschnittstelle geführt werden.
I/O-Leitungen
Die digitalen Ein- und Ausgänge sind flexibel konfigurierbar. Zur Auswertung von Referenzschaltern können digitale Eingänge alternativ an die Motoranschlüsse geführt werden. Die Eingänge für End- und Referenzschalter können je nach Anwendung für 5 V oder 24 V sowie als PNP- oder NPN-Eingänge konfiguriert werden. Positionssynchrone Triggersignale mit bis zu 10 Mhz Ausgabefrequenz ermöglichen genaue Prozesssteuerung bei hohen Verfahrgeschwindigkeiten (Position Event Generator – PEG).
Kommunikation
EtherCAT-Schnittstelle zur Integration in ein ACS EtherCAT-Netzwerk. Kommandierung zum Beispiel über den G-910.RC02 Motion Controller, in dem unter anderem ein SPiiPlusEC Controller + EtherCAT-Master von ACS integriert ist.
Konfiguration
Werden die verwendeten Positionierertypen bei der Bestellung angegeben, sind alle Anschlüsse des G-910.RC01 / G-910.RC03 bei Auslieferung passend vorkonfiguriert. Die Standardkonfiguration ohne positioniererspezifische Anpassungen können Sie den Spezifikationen entnehmen. Für nachträgliche Anpassungen kontaktieren Sie bitte unseren Service.
Spezifikationen
Spezifikationen
G-910.RC0102100 / G-910.RC0102200 / G-910.RC0302200 | |
---|---|
Funktion | ACS-Treibermodul UDMnt, mit Anschlüssen für Positionierer von PI |
Ausführung | G-910.RC01xxxxx: Tischgerät G-910.RC03xxxxx: Schaltschrankmodul |
Motortypen | 2- und 3-phasige AC-Servomotoren / bürstenlose DC-Motoren, bürstenbehaftete DC-Motoren, Voice-Coil-Motoren, Schrittmotoren |
Anzahl Antriebsachsen | 2 |
Bewegung und Regler | G-910.RC0102100 / G-910.RC0102200 / G-910.RC0302200 |
---|---|
Reglertyp | Kaskadierte PIV-Reglerstruktur mit Geschwindigkeits- und Beschleunigungs-Vorsteuerung |
Abtastrate Stromregelung | 20 kHz |
Regelungsalgorithmen | Gantry Control, Dual Loop Control |
Encoder | 1 × je Achse, unterstützte Typen: Inkrementell: 1Vss, RS-422 Absolut: EnDat 2.2 & 2.1, Smart-Abs, Panasonic, BiSS-A/B/C (SSI) |
Endschalter | 2 × je Achse Standard: 5 V Sinking (NPN) Optionale Konfiguration: 24 V; Sourcing (PNP) |
Referenzschalter | Standard: 1 × je Achse, 5 V Sinking (NPN) Optionale Konfiguration: 24 V; Sourcing (PNP); Nutzung als digitale Mehrzweck-Eingänge auf HD-D-Sub 15 (f) |
Motorbremse | 1 × je Achse Integrierter PWM-Bremsentreiber mit Stromreduzierung für verringerte Erwärmung der Bremse |
Elektrische Eigenschaften | G-910.RC0102100 | G-910.RC0102200 | G-910.RC0302200 |
---|---|---|---|
Ausgangsspannung (Zwischenkreis)* | 24 V | 48 V | 12 V bis 60 V |
Max. Ausgangsleistung (Zwischenkreis)* | 120 W je Achse | 280 W je Achse | 480 W je Achse (bei 60 V DC, 8 A Eingangsstrom) |
Strombegrenzung pro Motorphase (Amplitude Sinus), Dauer/Spitze (max. 1 s) | 5 A / 9,5 A Spitze** | 5 A / 9,5 A Spitze** | 5 A Dauer / 10 A Spitze |
Schnittstellen und Bedienung | G-910.RC0102100 / G-910.RC0102200 / G-910.RC0302200 |
---|---|
Motoranschluss | 2 × HD D-Sub 26 (f) |
Sensoranschluss | 2 × D-Sub 15 (m) oder 2 × über die Motoranschlüsse Werkseitige Standardkonfiguration bei Auslieferung: Digitaler inkrementeller Encoder (RS-422) oder Absolutencoder auf Motoranschluss Inkrementeller Encoder 1 Vss auf D-Sub 15 (m) Werkseitige Standardkonfiguration bei Auslieferung: Digitaler inkrementeller Encoder (RS-422) oder Absolutencoder auf D-Sub 15 (m) |
Digitale I/O-Leitungen | HD D-Sub 15 (f): 2 × Ausgänge PNP 24 V Source; steuern auch die Bremsentreiber an den Motoranschlüssen Standard für Eingänge: 2 × PNP 24 V Source auf HD D-Sub 15 (f); zusätzlich 2 × NPN 5 V Sinking für Referenzschalter auf den Motoranschlüssen Optionale Konfiguration für Eingänge: 4 × PNP 24 V Source auf HD D-Sub 15 (f) |
Analoge I/O-Leitungen | HD D-Sub 15 (m): 2 differenzielle analoge Eingänge: ±10 V, 12 Bit 1 differenzieller analoger Ausgang: ±10 V, 10 Bit |
Ausgänge für Position Event Generator (PEG) | Parallel auf HD D-Sub 15 (m) und HD D-Sub 15 (f): 2 differenzielle Ausgänge (RS-422) für Pulse an programmierbaren Positionen, Pulsbreite 26 ns bis 1,75 ms, max. 10 MHz; nur möglich mit inkrementellem Encoder |
Kommunikations-Schnittstellen | EtherCAT |
Umgebung | G-910.RC0102100 | G-910.RC0102200 | G-910.RC0302200 |
---|---|---|---|
Betriebsspannung Zwischenkreis | 24 V DC von externem Netzteil, Netzteil mit 24 V DC (120 W) im Lieferumfang | 48 V DC von externem Netzteil, Netzteil mit 48 V DC (280 W) im Lieferumfang | 12 V bis 60 V DC von externem Netzteil, nicht im Lieferumfang |
Betriebsspannung Logik | 24 V DC von externem Netzteil, Netzteil mit 24 V DC (120 W) im Lieferumfang | 24 V DC von externem Netzteil, Netzteil mit 24 V DC (120 W) im Lieferumfang | 24 V DC von externem Netzteil, nicht im Lieferumfang |
Max. Stromaufnahme Zwischenkreis | 5 A* | 5 A* | <8,6 A |
Max. Stromaufnahme Logik | 0,9 A | 0,9 A | 0,9 A |
Betriebstemperaturbereich | 5 °C bis 40 °C (Temperaturschutz schaltet bei zu hohen Temperaturen ab) | 5 °C bis 40 °C (Temperaturschutz schaltet bei zu hohen Temperaturen ab) | 5 °C bis 40 °C (Temperaturschutz schaltet bei zu hohen Temperaturen ab) |
Masse | 1,55 kg | 1,55 kg | 1,4 kg |

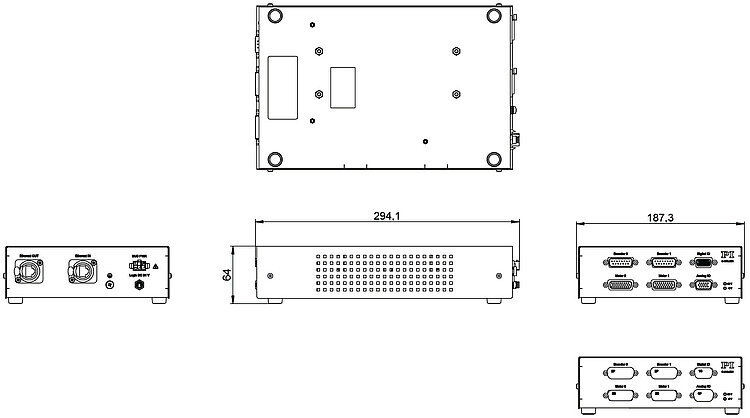

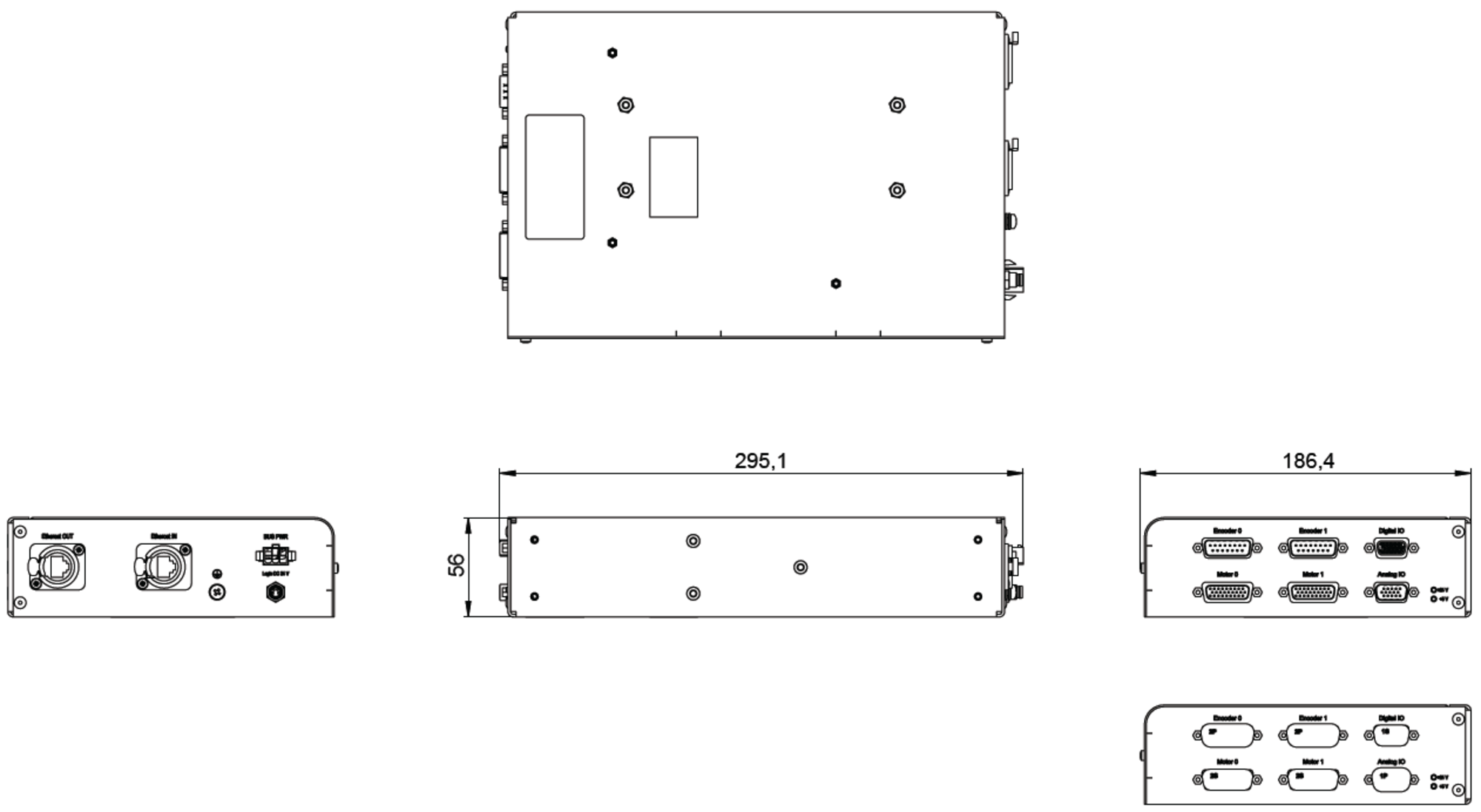

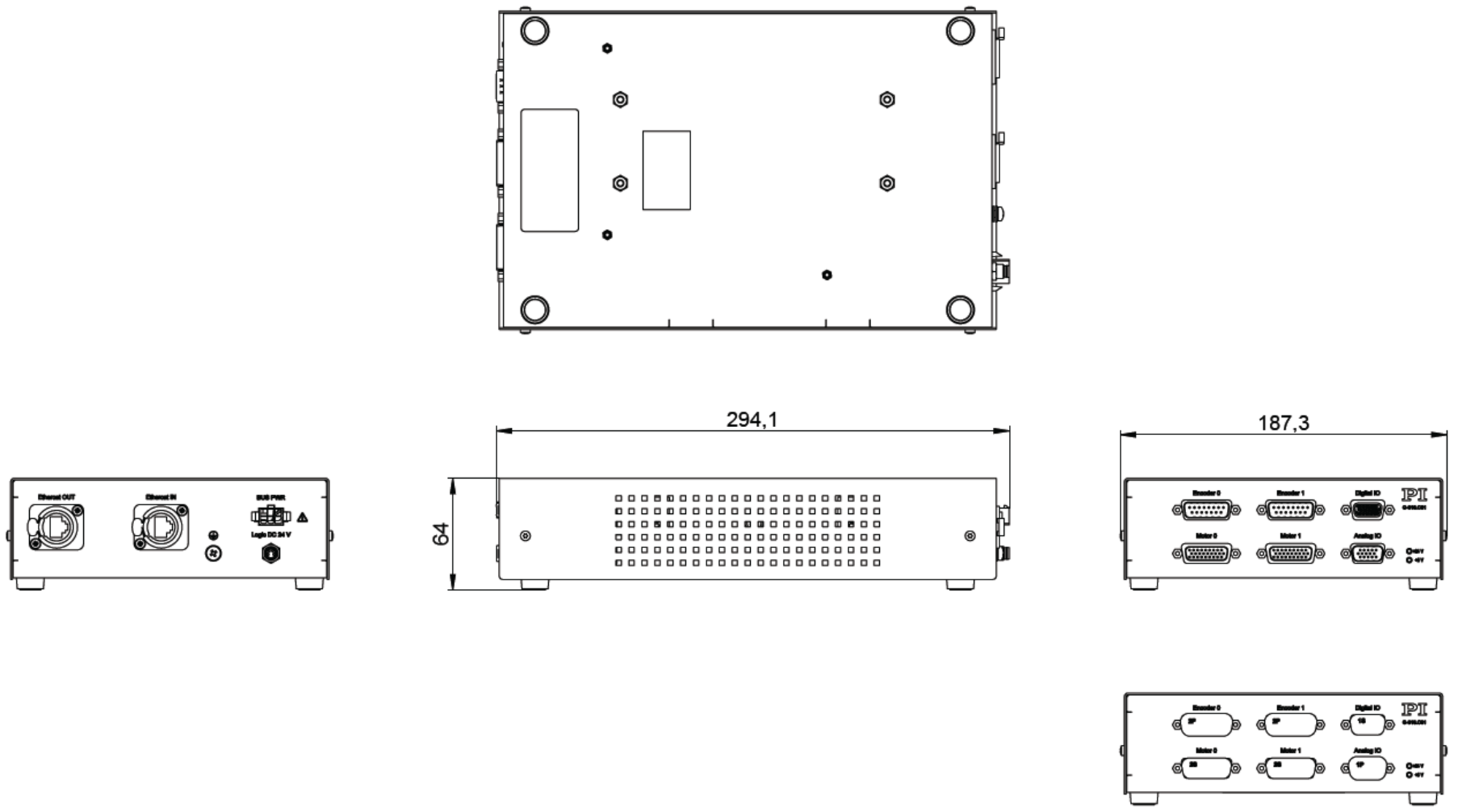

Abmessungen | 187,3 mm × 64 mm × 294,1 mm | 187,3 mm × 64 mm × 294,1 mm | 186,4 mm × 56 mm × 295,2 mm |
