A-80x PIglide Filter und Druckregler
Zubehör für Luftlager und Luftlagertische
- Reinigt und filtert die Druckluftversorgung, regelt den Versorgungsdruck
- Optionaler Druckschalter
- Für die Verwendung mit allen PIglide Luftlagerprodukten empfohlen
- Versionen mit mehreren Kanälen erhältlich, Versionen mit Tank erhältlich
- Versionen mit Vakuumerzeugung erhältlich
- Kundenspezifische Anpassungen möglich
Übersicht
Zur Sicherung der langfristigen Zuverlässigkeit und des ordnungsgemäßen Betriebs der Luftlagermodule, muss die Luftversorgung rein, trocken und ölfrei sein. Verunreinigungen in der Luft können die Steifigkeit und Belastbarkeit reduzieren und die Reibung erhöhen. Das führt letztendlich zur Beschädigung und zum Ausfall der Luftlager. Zur Vermeidung solcher Verunreinigungen, bietet PI effiziente und preiswerte Luftreglermodule, die Nutzern ermöglicht, die Luftversorgung auf einer einfachen Art zu reinigen. Diese Module filtern Partikel und entfernen Öl bis zu ISO 8573-1 Klasse 1.
Größe & Auswahl

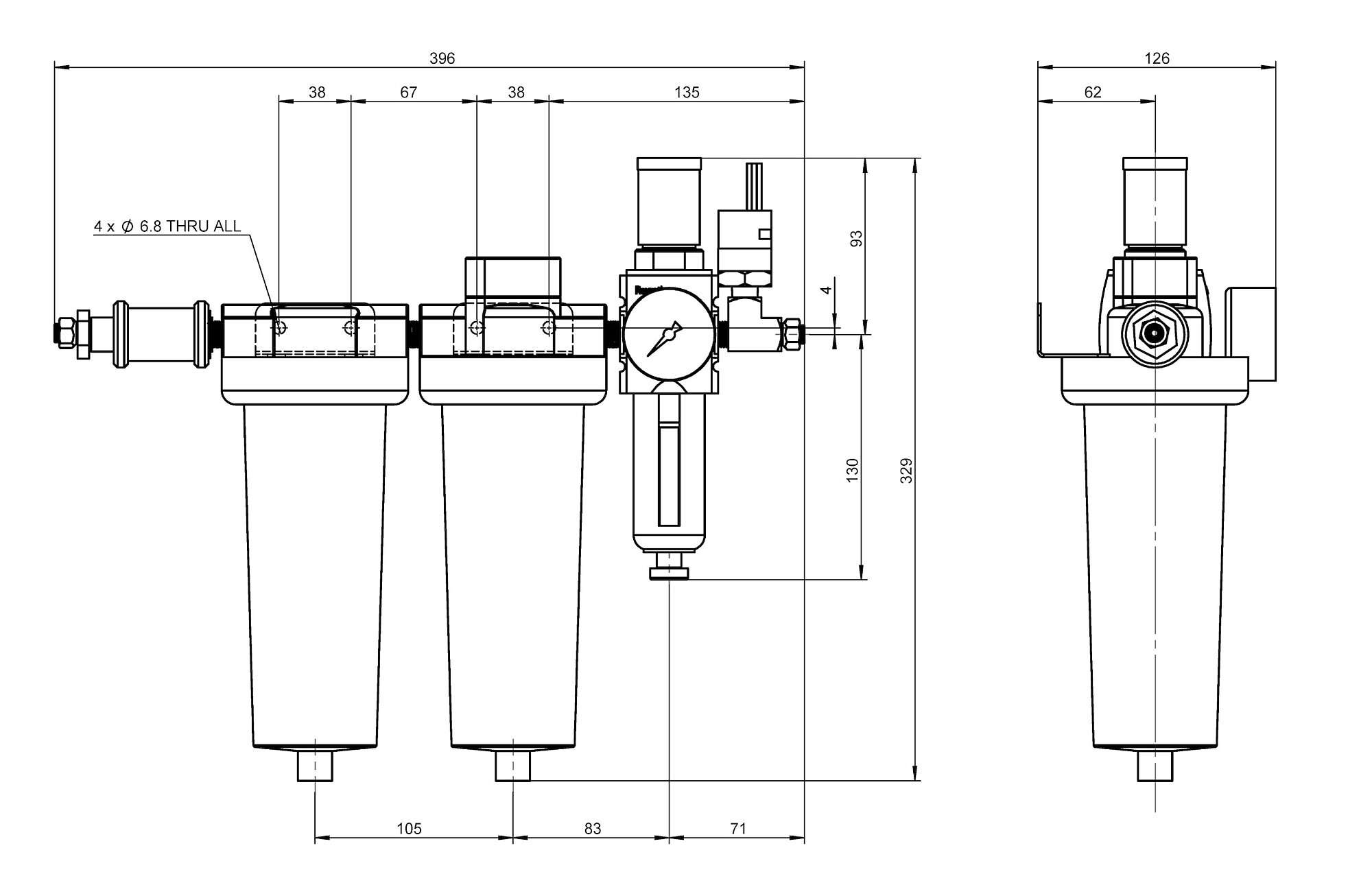

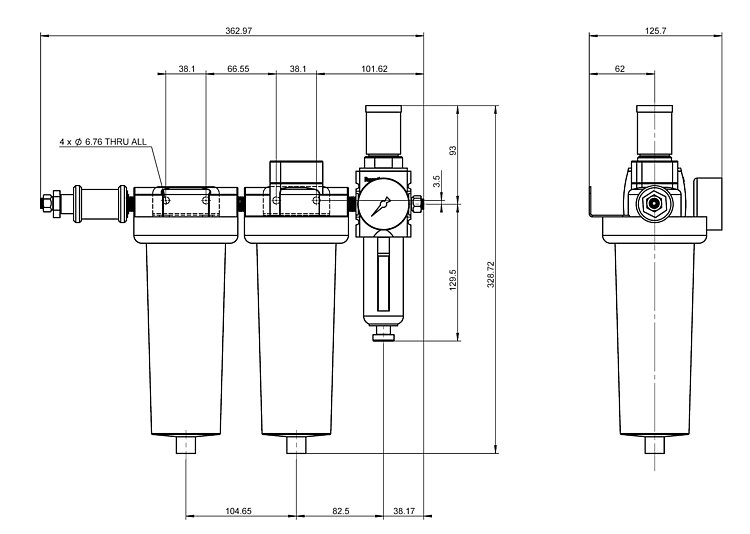

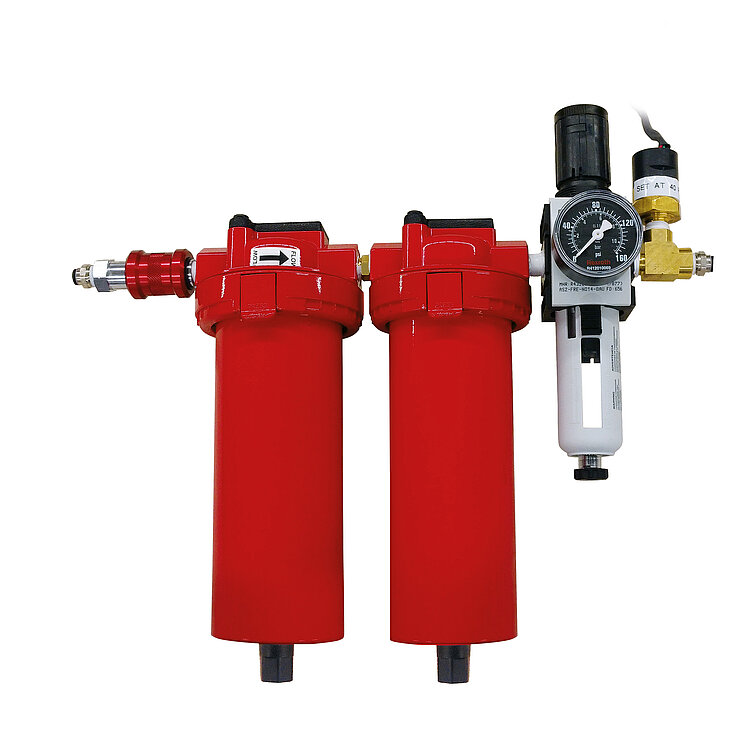

PI empfiehlt das Modell A-801, wenn die Qualität der Luftversorgung der Reinheit gemäß ISO 8573-1 Klasse 3 nicht gewährleistet ist, oder wenn der Luftregler mehr als vier Luftlager versorgen soll.

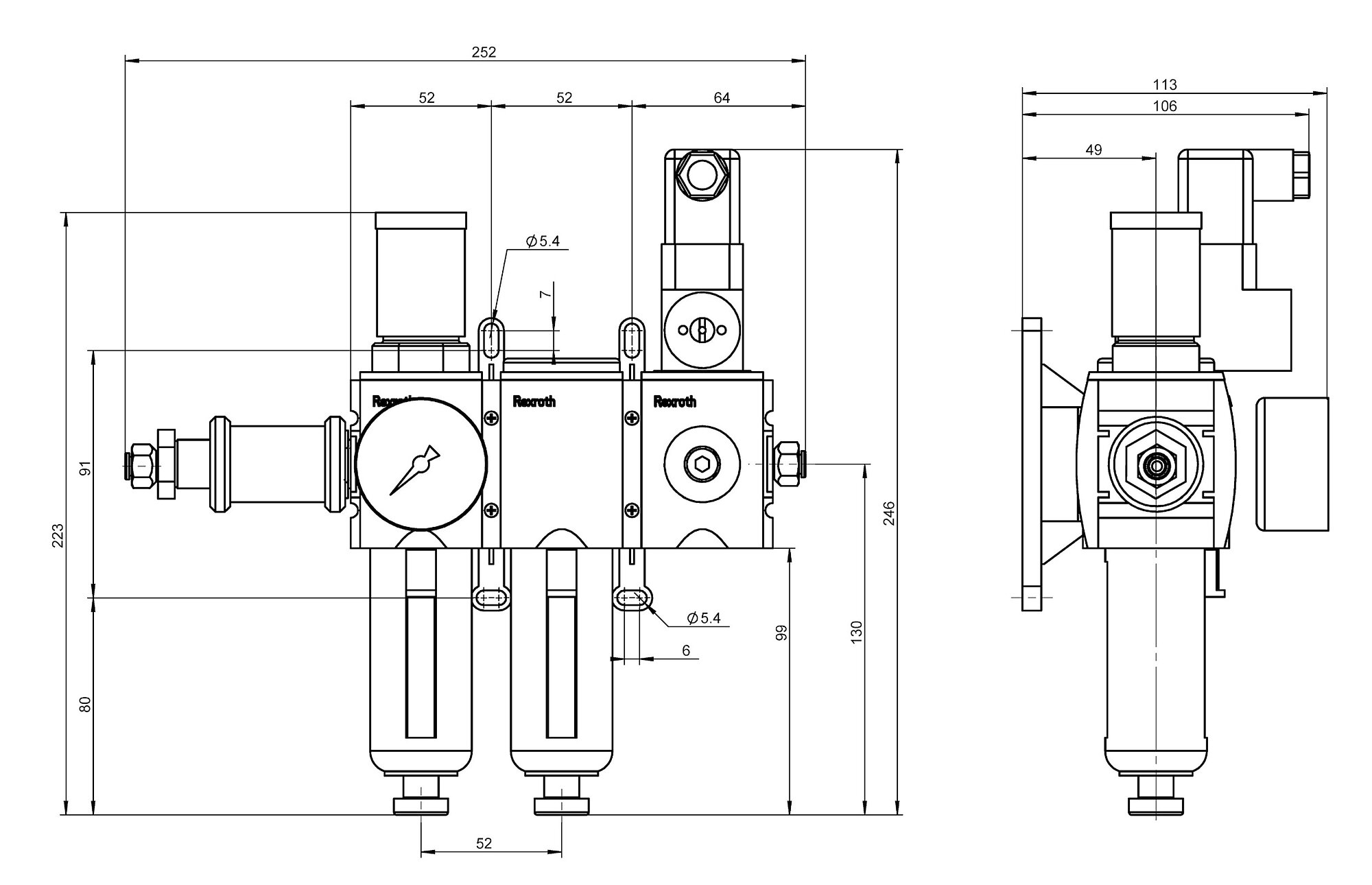

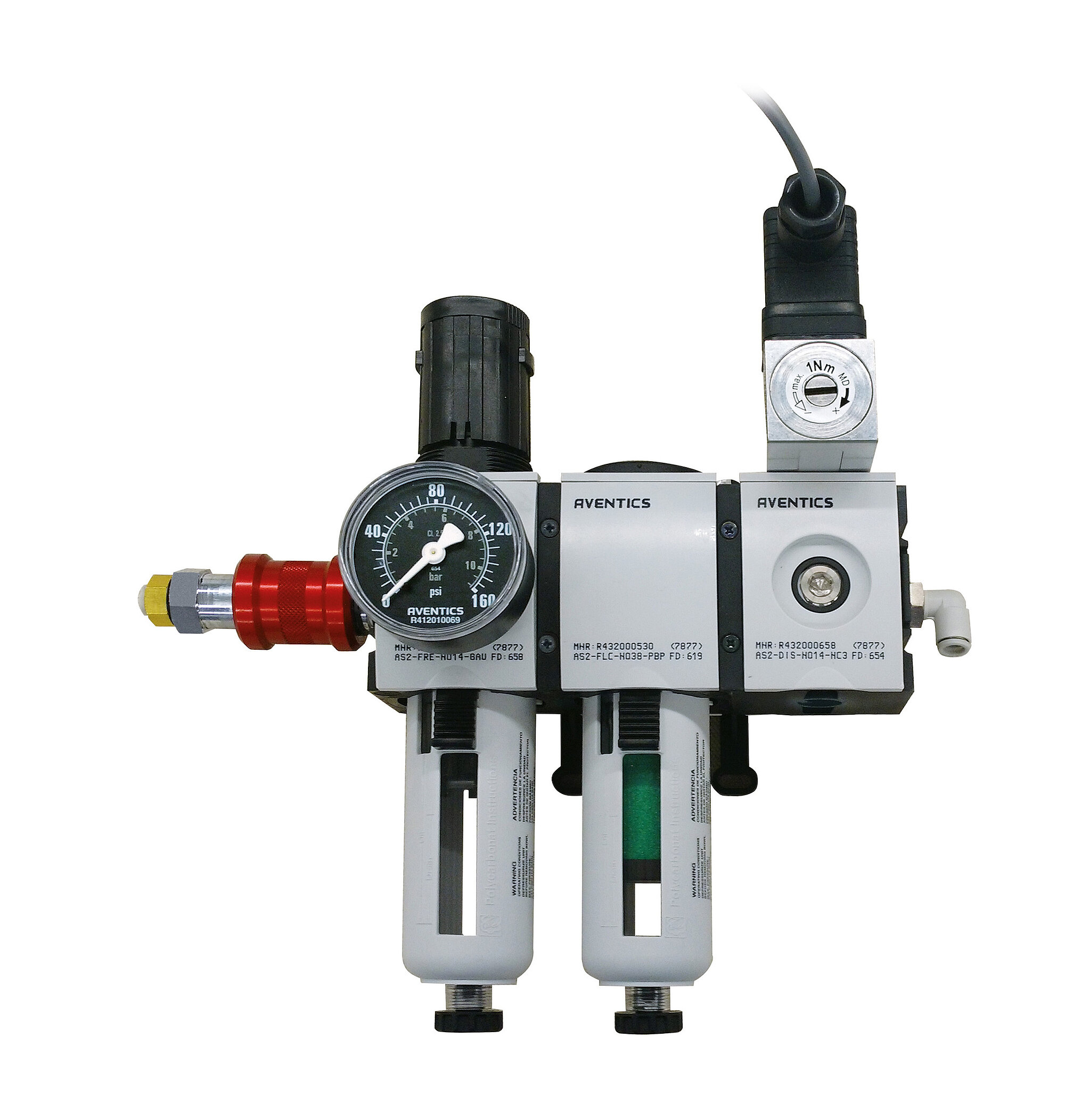

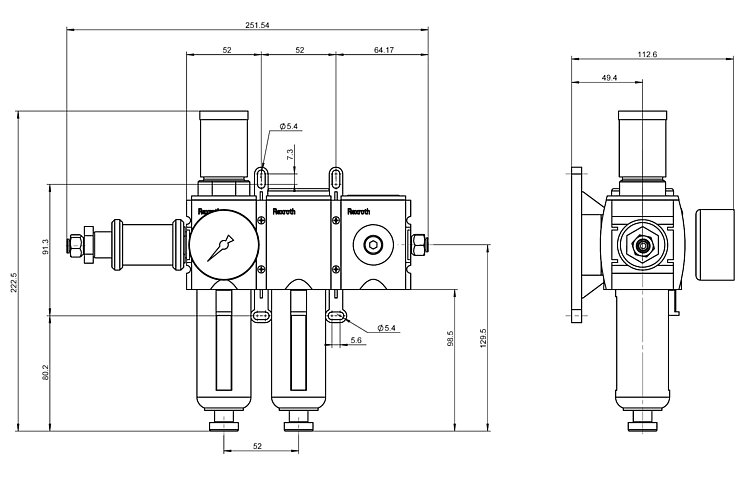

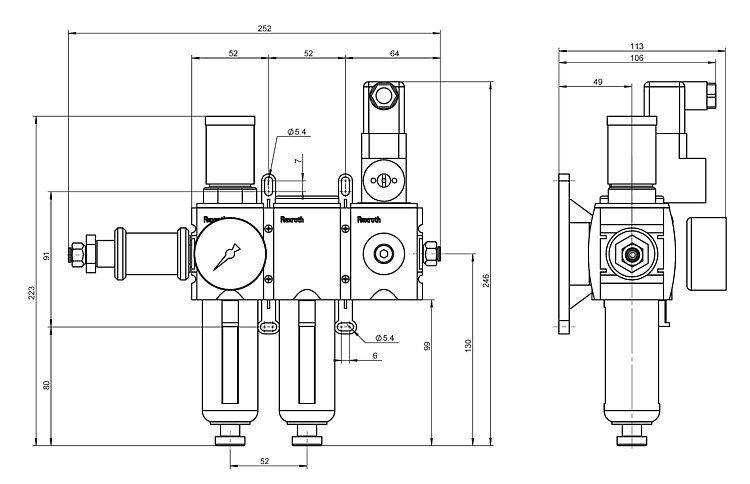

Wenn die Luftversorgung rein und ölfrei gemäß ISO 8573-1 Klasse 3 ist und das System einen Luftstrom von weniger als 10 SCFM (300 SLPM) hat, wird das kleinere Modell A-802 empfohlen. Wenn die Qualität der Luftversorgung nicht bekannt ist, wird das Modell A-801 empfohlen.

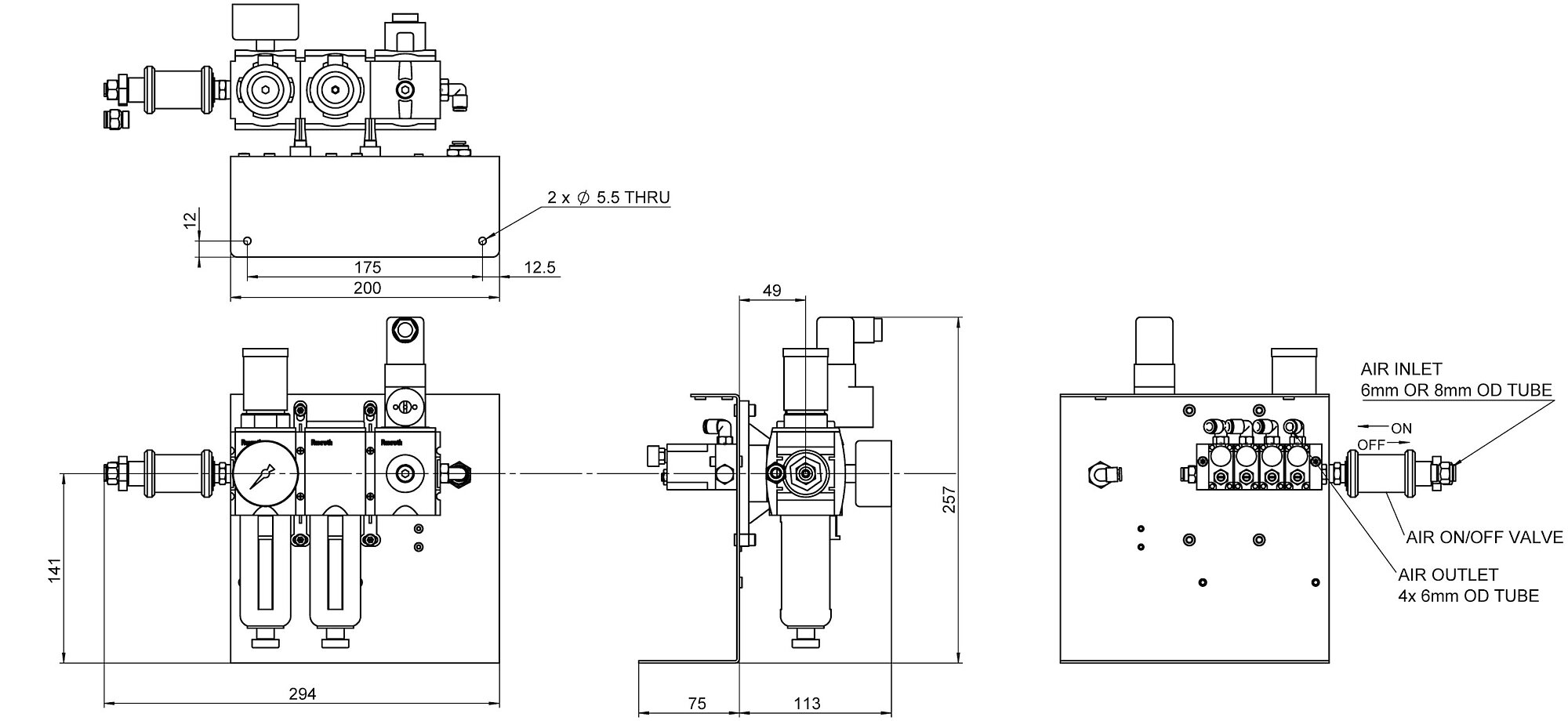

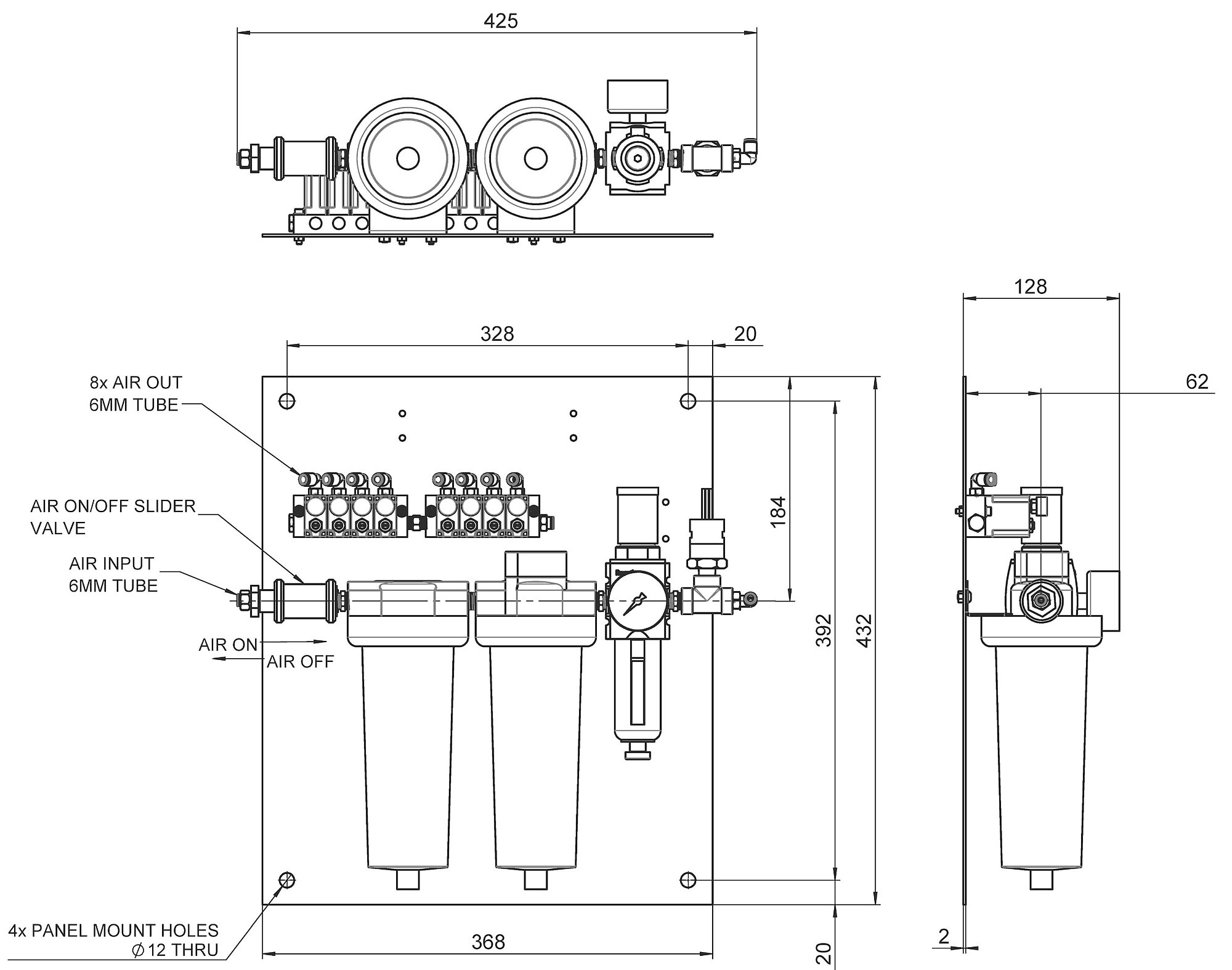

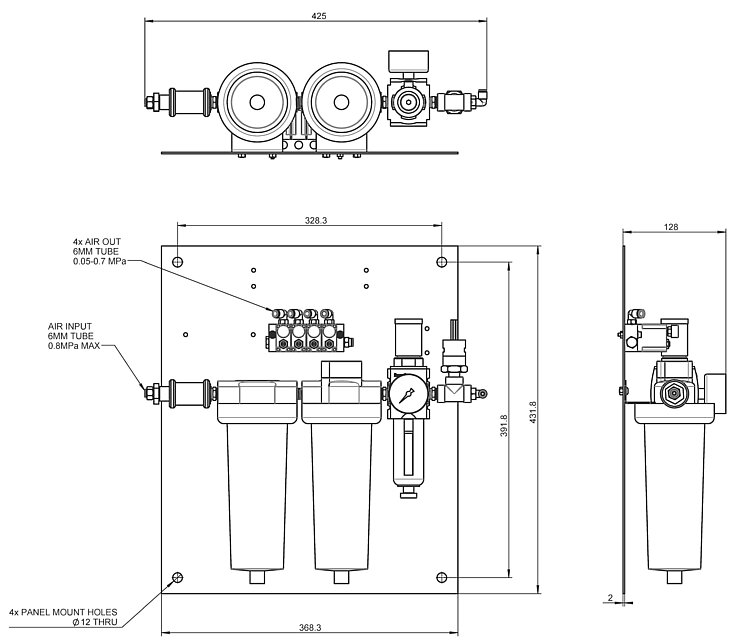

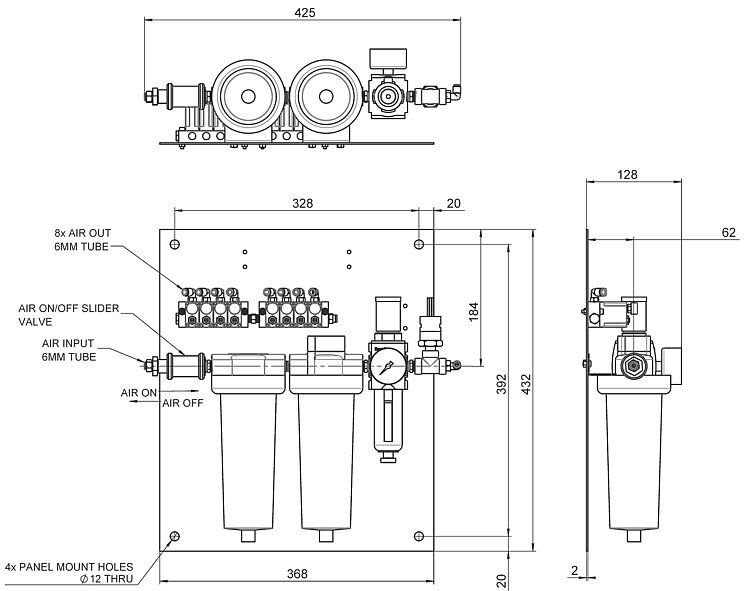

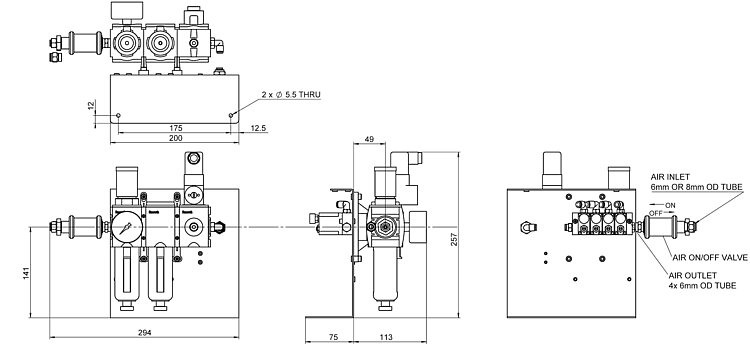

Das Modell A-804 basiert entweder auf dem Modell A-801 oder A-802 und ist vorkonfiguriert mit einem mehrachsigen Luftverteiler für 4 oder 8 unabhängig geregelte Druckkanäle. Darüber hinaus wird das Modell A-804 komplett vormontiert auf einer Stahlplatte geliefert.
Wenn die Druckluftversorgung Feuchtigkeit enthält (ISO 8573-1 Klasse 4 oder höher, Taupunkt höher als 0 °C), empfiehlt PI, einen vorgeschalteten Trockner (Trockenmittel oder Trockenkühlsystem) für die Luftversorgung des Luftreglermoduls.
Eigenschaften
- Mehrstufiges Filtersystem - mehrere Filterelemente ermöglichen die Entfernung der häufigsten Luftverunreinigungen.
- Druckregelung - die Module verfügen über einen Druckregler mit integriertem Manometer zur einfachen Einstellung der Luftversorgung.
- Absperrventil - ein manuelles Absperrventil ist im Lieferumfang enthalten.
- Rohre und Armaturen - PI bietet eine Vielzahl an Luftarmaturen für die Eingangs- und Ausgangsverbindungen der Luftreglermodule. Falls Sie die von Ihnen benötigte Armatur nicht finden, fragen Sie uns nach kundenspezifischen Anpassungen. Im Lieferumfang sind 2 Meter Schlauch zur Verbindung des Lufreglermoduls enthalten.
- Halbautomatische Abflüsse - ermöglichen einfache Entfernung der gefilterten Materialien.
- Optionaler Druckschalter - bei Verwendung für die Luftversorgung eines motorisierten Linearverstellers mit Luftlager, sollte das Luftreglermodul mit einem optionalen Druckschalter ausgestattet sein. Dieser Schalter kann mit dem Motion-Stop-Eingang des Motion Controllers verdrahtet werden, damit eine Beschädigung des Luftlagers beim Ausfall der Luftversorgung vermieden wird. Der Schwellenwert des Schalters ist einstellbar.
Spezifikationen
Spezifikationen
A-801.100 A-801.200 | A-802.100 A-802.200 | A-804.13200 A-804.18200 | A-804.23200[T] A-804.28200[T] | A-805.28200[T] | |
---|---|---|---|---|---|

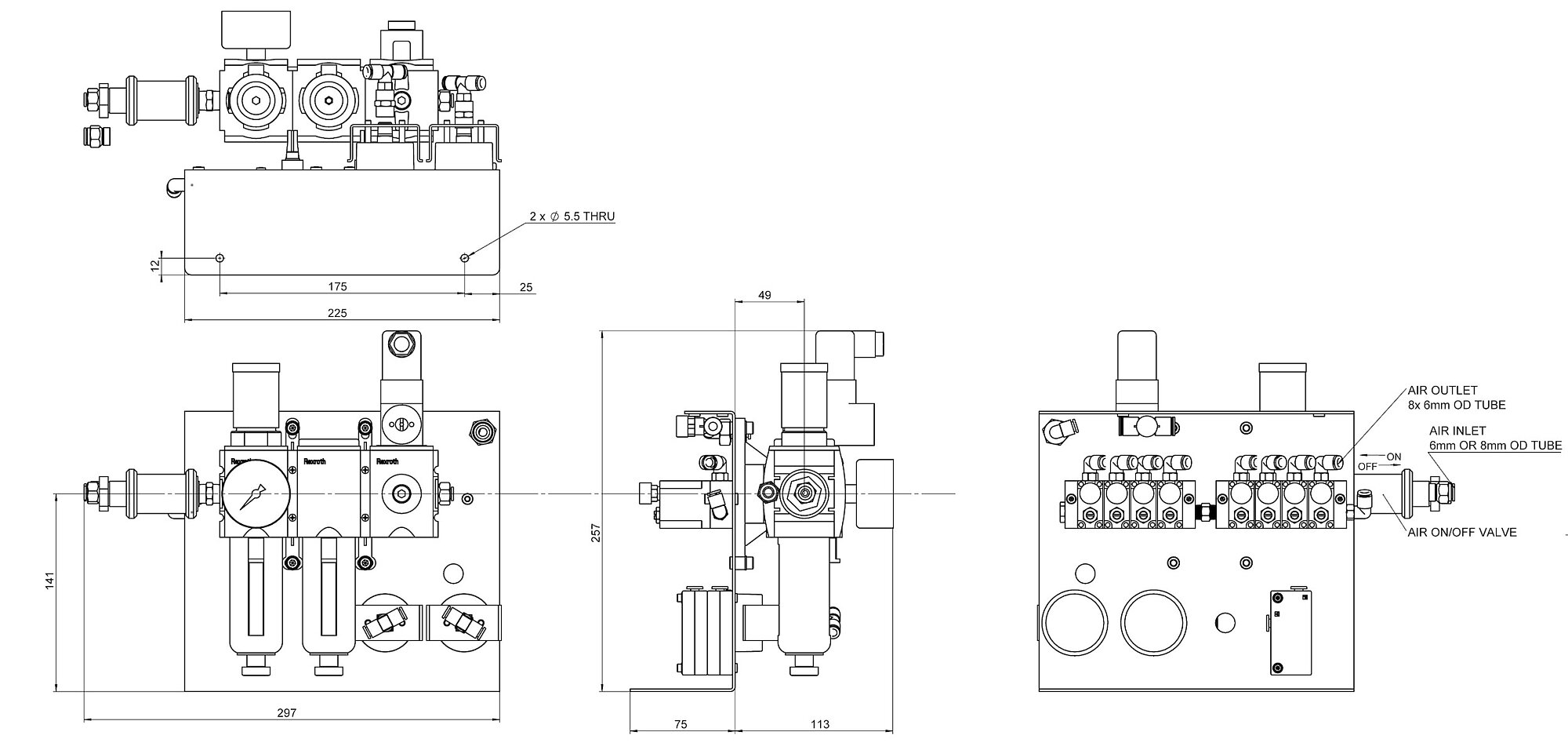

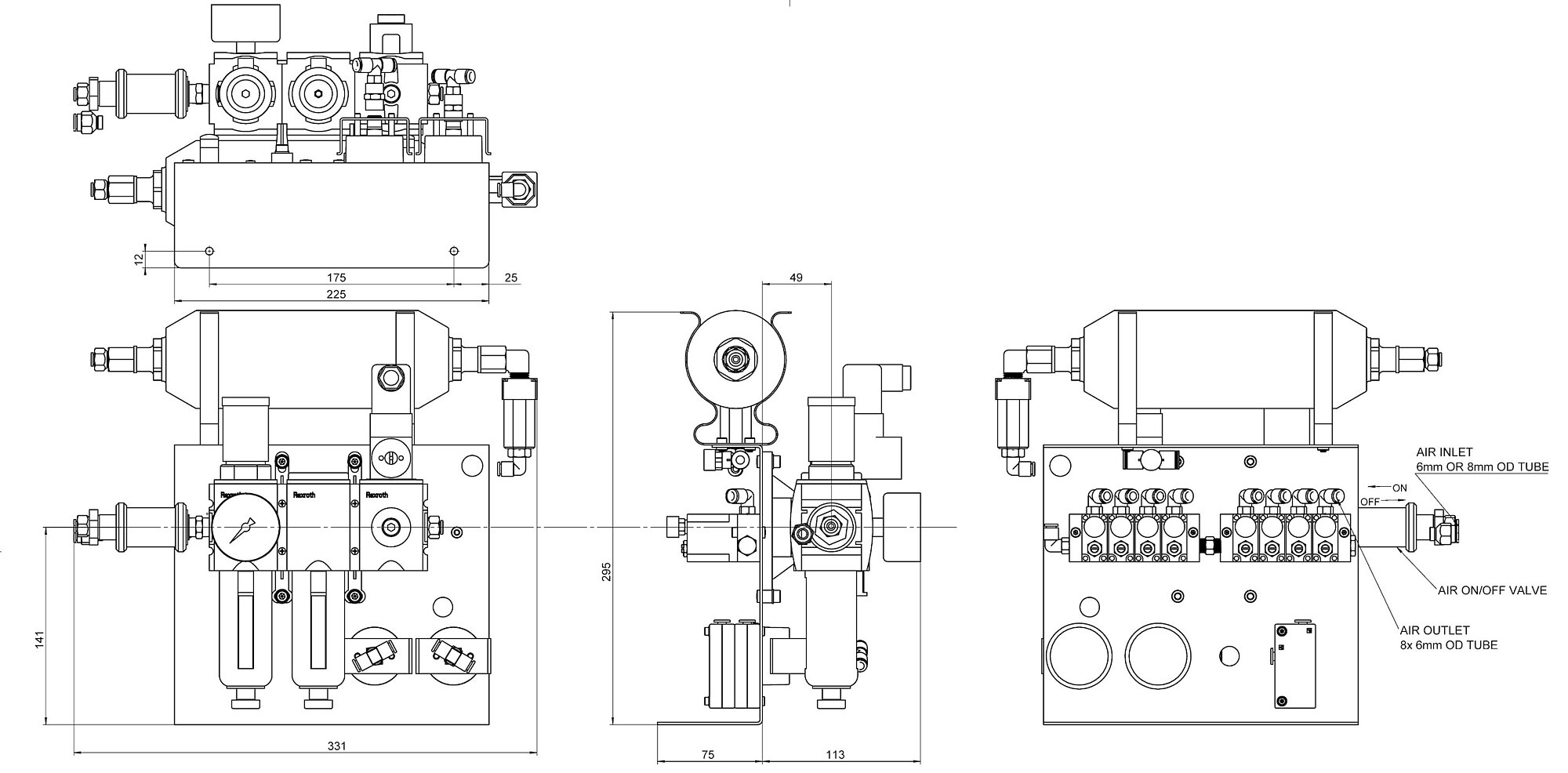

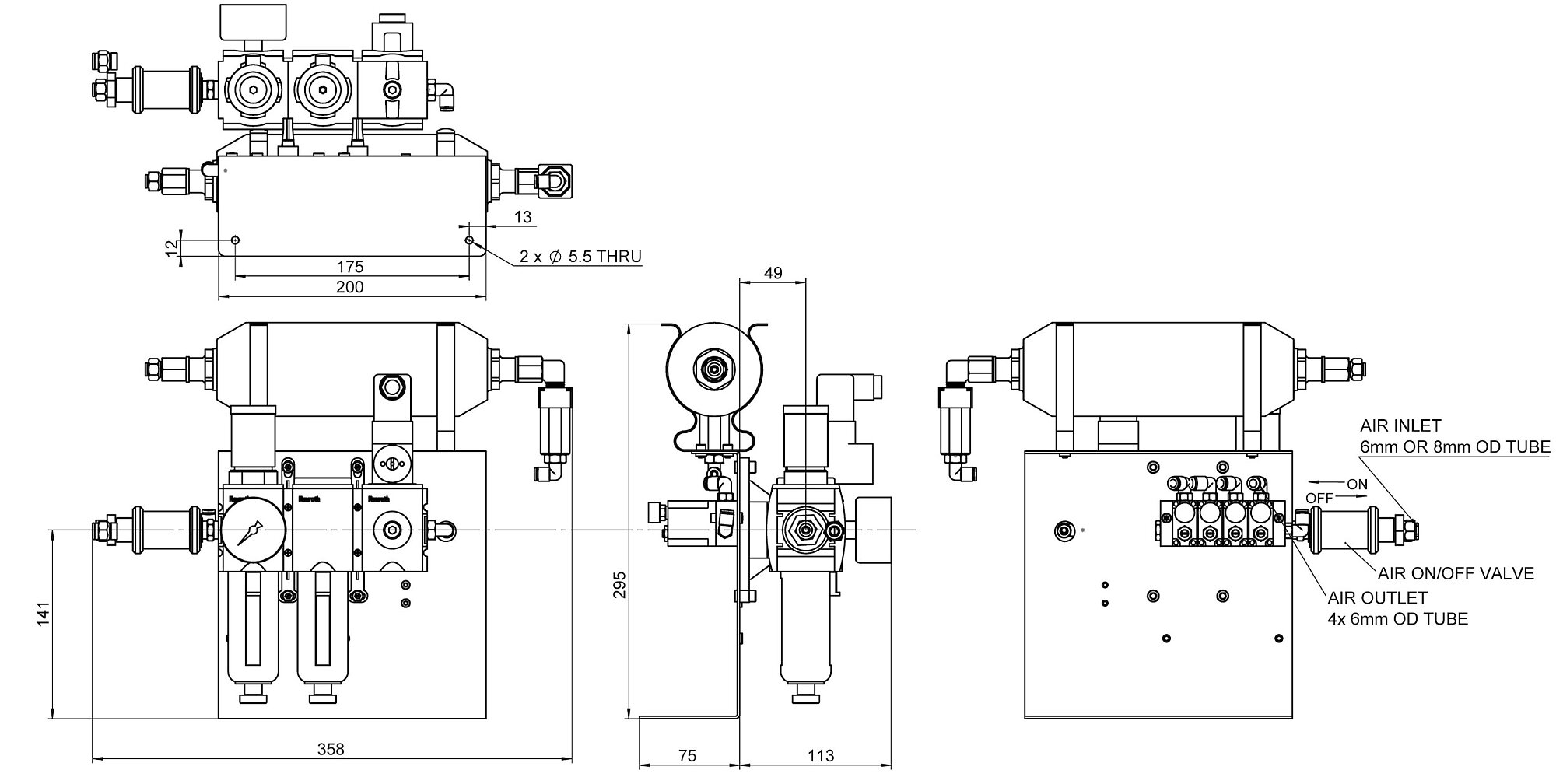

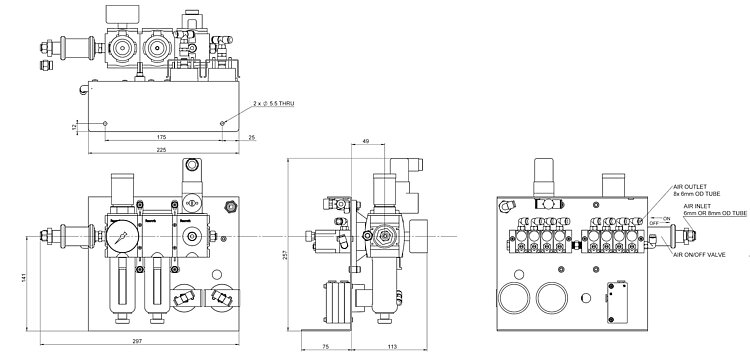

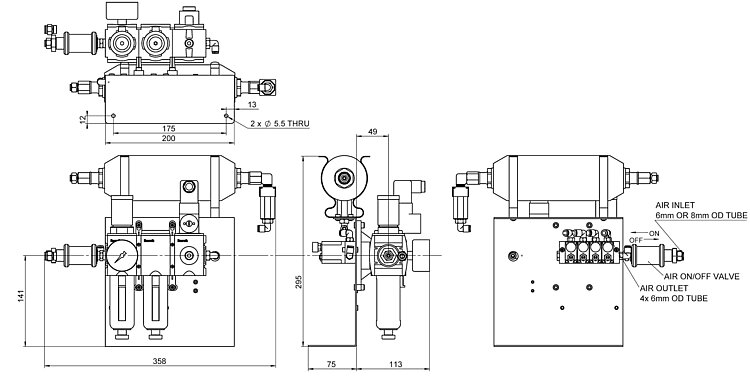

Beschreibung | Luftaufbereitungsmodul, 4-stufig | Luftaufbereitungsmodul, 2-stufig | Luftaufbereitungsmodul auf Montageplatte, 4-stufig, mehrkanalig | Luftaufbereitungsmodul auf Montageplatte, 2-stufig, mehrkanalig A-804.2x200T: mit Druckluft-Vorratsbehälter | Luftaufbereitungsmodul auf Montageplatte, 2-stufig, mehrkanalig, Vakuumerzeugung A-805.2x200T: mit Druckluft-Vorratsbehälter |
Luftversorgung | A-801.100 A-801.200 | A-802.100 A-802.200 | A-804.13200 A-804.18200 | A-804.23200[T] A-804.28200[T] | A-805.28200[T] |
---|---|---|---|---|---|
Maximalfluss | 60 SCFM (1680 SLPM) | 10 SCFM (300 SLPM) | 60 SCFM (1680 SLPM) | 10 SCFM (300 SLPM) | 10 SCFM (300 SLPM) |
Erforderliche Eingangs-Druckluftreinheit (ISO 8573-1) | Beliebig | Klasse 3 oder besser | Beliebig | Klasse 3 oder besser | Klasse 3 oder besser |
Max. Eingangsdruck | 150 psi (1035 kPa) | 150 psi (1035 kPa) | 150 psi (1035 kPa) | 150 psi (1035 kPa) | 150 psi (1035 kPa) |
Luftausgänge | 1 | 1 | A-804.13200: 4 A-804.18200: 8 | A-804.23200[T]: 4 A-804.28200[T]: 8 | 6 |
Ausgangs-Druckluftreinheit (ISO 8573-1) | Klasse 1 (Öl und Partikel) | Klasse 1 (Öl und Partikel) | Klasse 1 (Öl und Partikel) | Klasse 1 (Öl und Partikel) | Klasse 1 (Öl und Partikel) |
Vakuumerzeugung bis max. | - | - | - | - | -88 kPa |
Vakuumausgänge | - | - | - | - | 2 |
Anschlüsse und Umgebung | A-801.100 A-801.200 | A-802.100 A-802.200 | A-804.13200 A-804.18200 | A-804.23200[T] A-804.28200[T] | A-805.28200[T] |
---|---|---|---|---|---|
Materialien | Aluminium | Polycarbonat | Aluminium Montageplatte: Stahl lackiert | Polycarbonat Montageplatte: Edelstahl | Polycarbonat Montageplatte: Edelstahl |
Masse | 4,2 kg | 0,7 kg | A-804.13200: 5,5 kg A-804.18200: 5,7 kg | A-804.23200: 1,8 kg A-804.23200T: 3 kg A-804.28200: 2 kg A-804.28200T: 3,2 kg | A-805.28200: 2,2 kg A-805.28200T: 3,4 kg |

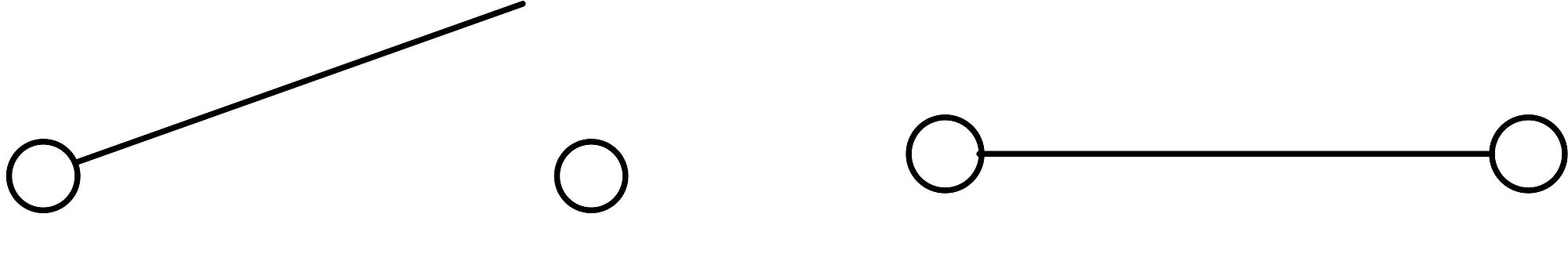

Druckschalter | A-801.100: Keiner A-801.200: Schließer, einstellbarer Schwellenwert | A-802.100: Keiner A-802.200: Schließer, einstellbarer Schwellenwert | Schließer, einstellbarer Schwellenwert | Schließer, einstellbarer Schwellenwert | Schließer, einstellbarer Schwellenwert |
Druckluft-Vorratsbehälter | - | - | - | 0,75 l Edelstahl | 0,75 l Edelstahl |
Downloads
Datenblatt
Dokumentation
Benutzerhandbuch A-80x
PIglide Filter und Druckregler
3-D-Modelle
A-80x 3D-Modelll
Whitepaper
Luftlager: Wann sie in Ihrer Bewegungsapplikation verwendet und wann sie vermieden werden sollten
