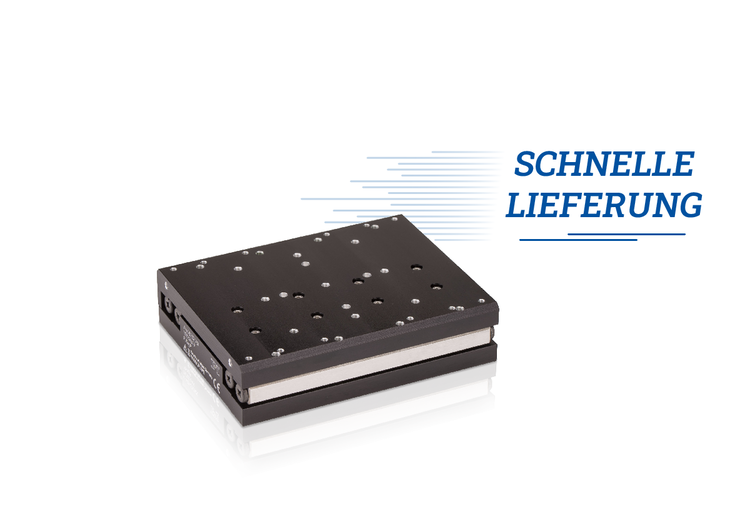

V-408 PIMag® Lineartisch

Preisgünstig, mit Linearmotor

V-408 PIMag® Lineartisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Eisenbehafteter 3-Phasen-Linearmotor
  • Kreuzrollenlager für hohe Belastbarkeit
  • Kleinste Schrittweite 20 nm
  • Bidirektionale Wiederholgenauigkeit ±0,1 µm
  • Kompakte Bauform
  • Günstiger Preis

PIMag® magnetischer Direktantrieb

3-phasige magnetische Direktantriebe verzichten auf mechanische Bauteile im Antriebsstrang, sie übertragen die Antriebskraft direkt und reibungsfrei auf die Bewegungsplattform. Die Antriebe erreichen hohe Geschwindigkeiten und Beschleunigungen. Eisenbehaftete Motoren kommen zum Einsatz, wenn hohe Kräfte und Beschleunigungen erreicht werden sollen, der Bauraum jedoch begrenzt ist. Die Bauweise mit Eisenkernen maximiert die magnetischen Kräfte und sorgt für eine hohe thermische Stabilität des Antriebs.

Kreuzrollenführung

Bei Kreuzrollenführungen wird der Punktkontakt der Kugeln in Kugelführungen durch den Linienkontakt gehärteter Rollen ersetzt. Sie sind dadurch wesentlich steifer und kommen mit geringerer Vorspannung aus, was die Reibung reduziert und einen gleichmäßigeren Lauf ermöglicht. Kreuzrollenführungen zeichnen sich darüber hinaus durch hohe Führungsgenauigkeit und Tragfähigkeit aus. Zwangsgesteuerte Wälzkörperkäfige verhindern Käfigwandern.

Direkte Positionsmessung

Die Positionsmessung erfolgt mit höchster Genauigkeit direkt an der bewegten Plattform, so dass Nichtlinearität, mechanisches Spiel oder elastische Deformation keinen Einfluss auf die Positionsmessung haben.

Einsatzgebiete

Industrie und Forschung. Automatisierungstechnik mit hohen Anforderungen an Dynamik und Präzision.

Spezifikationen

Datenblatt V-408

Version / Datum
2017-12-20
Version / Datum
2017-12-20
Version / Datum
2017-10-25
Dokumentsprache
pdf - 656 KB
pdf - 664 KB
pdf - 712 KB

Downloads

Datenblatt

Datenblatt V-408

Version / Datum
2017-12-20
Version / Datum
2017-12-20
Version / Datum
2017-10-25
Dokumentsprache
pdf - 656 KB
pdf - 664 KB
pdf - 712 KB

Dokumentation

Kurzanleitung MP163EK

V-408 / V-508 / V-52x / V-551 Versteller mit PIMag® Antrieben
Version / Datum
2.0.0 December 2017
Dokumentsprache Englisch
pdf - 619 KB

Benutzerhandbuch MP161

V-408 PIMag® Lineartisch
Version / Datum
0.9.1 2018-01-16
Dokumentsprache Englisch
pdf - 1 MB

3-D-Modelle

V-408 STEP

V-408 STEP

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

V-408.132020 NEW!

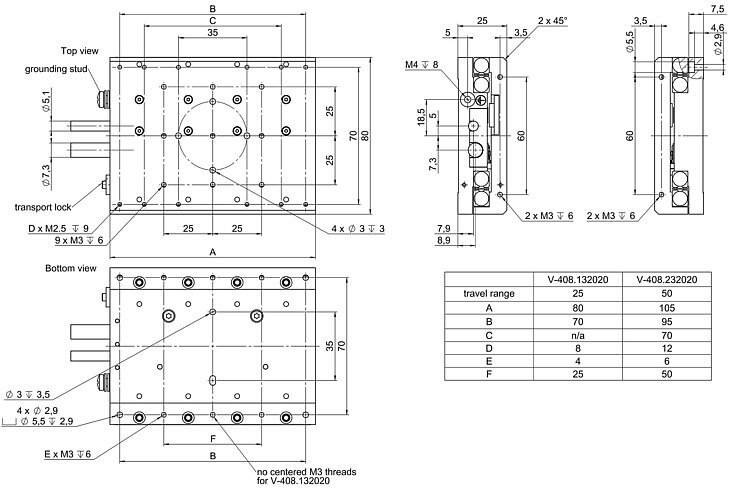

PIMag® Lineartisch, 80 mm × 80 mm × 25 mm (L × B × H), 25 mm Stellweg, 80 N Belastbarkeit, Linearencoder mit sin/cos-Signalübertragung, 80 µm Sensorsignalperiode, Eisenbehafteter 3-Phasen-Linearmotor, 48 V
V-408.232020 NEW!
PIMag® Lineartisch, 105 mm × 80 mm × 25 mm (L × B × H), 50 mm Stellweg, 80 N Belastbarkeit, Linearencoder mit sin/cos-Signalübertragung, 80 µm Sensorsignalperiode, Eisenbehafteter 3-Phasen-Linearmotor, 48 V
