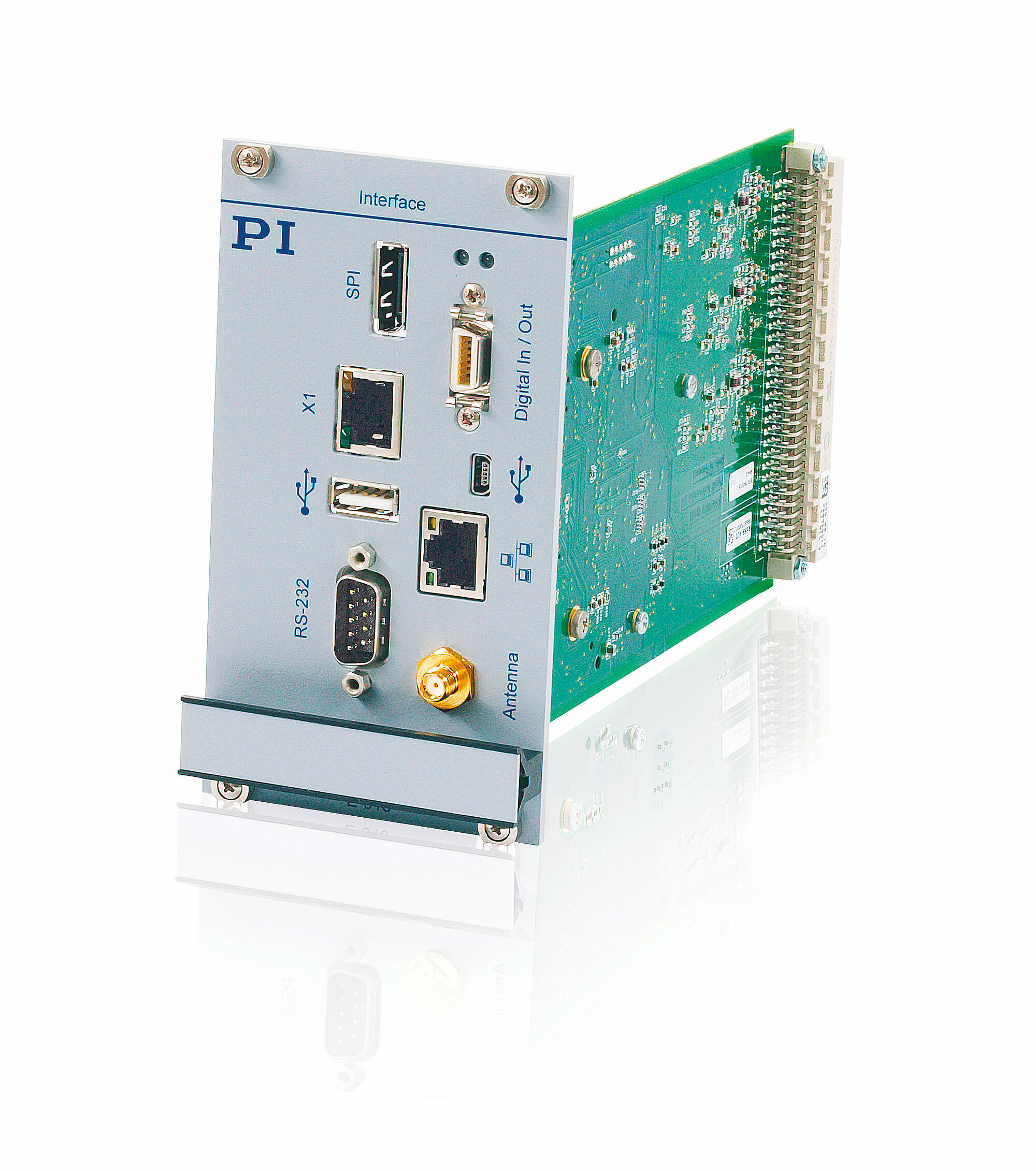

E-518 Digitale Schnittstellen- und Funktionseinheit

Für den modularen Piezocontroller E-500

Rauscharme 20 Bit D/A- und A/D-Wandler
Regelfrequenz 25 kHz
TCP/IP-, USB- sowie RS-232-Schnittstelle
Funktionsgenerator mit programmierbaren Triggerein- und ausgängen
3 Achsen
Einschubmodul für E-500 System

Schnittstellen- und Funktionsmodul für piezobasierte Positioniersysteme

Schnittstellenmodul zur digitalen Ansteuerung von Motion-Control-Systemen E-500 und Piezoverstärkern/Controllern E-470, E-481 und E-482. Bereitstellung digitaler Funktionen wie Funktionsgenerator oder Datenrekorder.

Schnittstellen

Kommandierung über TCP/IP-, USB- und RS-232-Schnittstellen. Digitale Ein- und Ausgänge für Automatisierung.

Umfangreiche Funktionalität, Softwareunterstützung

Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Startup-Makro. Datenrekorder. Funktionsgenerator. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Anwendersoftware PIMikroMove®.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-07-03

pdf - 165 KB

Version / Datum

2026-07-03

pdf - 168 KB

Version / Datum

2026-07-03

pdf - 333 KB

Download

Grundlegendes	E-518.I3
Gehäuseform	Modul ohne Gehäuse, 14 TE, 3 HE
Achsen	3
Prozessor	DSP 376 MHz
Anwendungsbezogene Funktionen	Makro ǀ Startup-Makro ǀ Datenrekorder
Konfigurations-Management	Import von Parameterdateien ǀ manuelle Parametereingabe
Bewegung und Regler	E-518.I3
Geregelte Größen	Position
Maximale Regelfrequenz (Servozyklus)	25000 Hz
Bewegungstypen	Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator
Schnittstellen und Bedienung	E-518.I3
Kommunikationsschnittstellen	RS-232 ǀ TCP/IP ǀ USB
Bewegungsabhängige Ein- und Ausgänge	Digitaler Triggereingang ǀ Digitaler Triggerausgang
Display und Anzeigen	Status-LED ǀ Error-LED
Befehlssatz	GCS 2.0
Anwendersoftware	PIMikroMove®
Schnittstellen zur Anwendungsprogrammierung	C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python
Digitale Eingänge	3
Digitales Eingangssignal	TTL, 3,3 V, 5 V kompatibel
Digitale Ausgänge	3
Digitales Ausgangssignal	TTL, 3,3 V
Verstärker	E-518.I3
Auflösung DAC/Spannungsauflösung	20 Bit
Anzahl Verstärkerkanäle	3
Sensor	E-518.I3
Sensorkanäle	3
Digitale Auflösung des Sensoreingangs	20 Bit
Abtastfrequenz Sensor	200000 Hz
Elektrische Eigenschaften	E-518.I3
Anschlüsse und Umgebung	E-518.I3
Anschluss digitaler Eingang	MDR 14-polig (w)
Anschluss digitaler Ausgang	MDR 14-polig (w)
Anschluss TCP/IP	RJ45 Buchse, 8P8C
Anschluss USB	USB-Buchse Typ A ǀ USB-Buchse Mini-B
Anschluss RS-232	D-Sub 9 (m)
Maximale Stromaufnahme	1 A
Betriebstemperaturbereich	5 bis 50 °C
Gesamtmasse	260 g

Sensorauswertung, Positionsregelung und Ausgabe der Piezospannung erfolgen im analogen Teil des Piezocontrollers.

Auflösung DAC/Spannungsauflösung: 16 Bit @ 1 MHz
