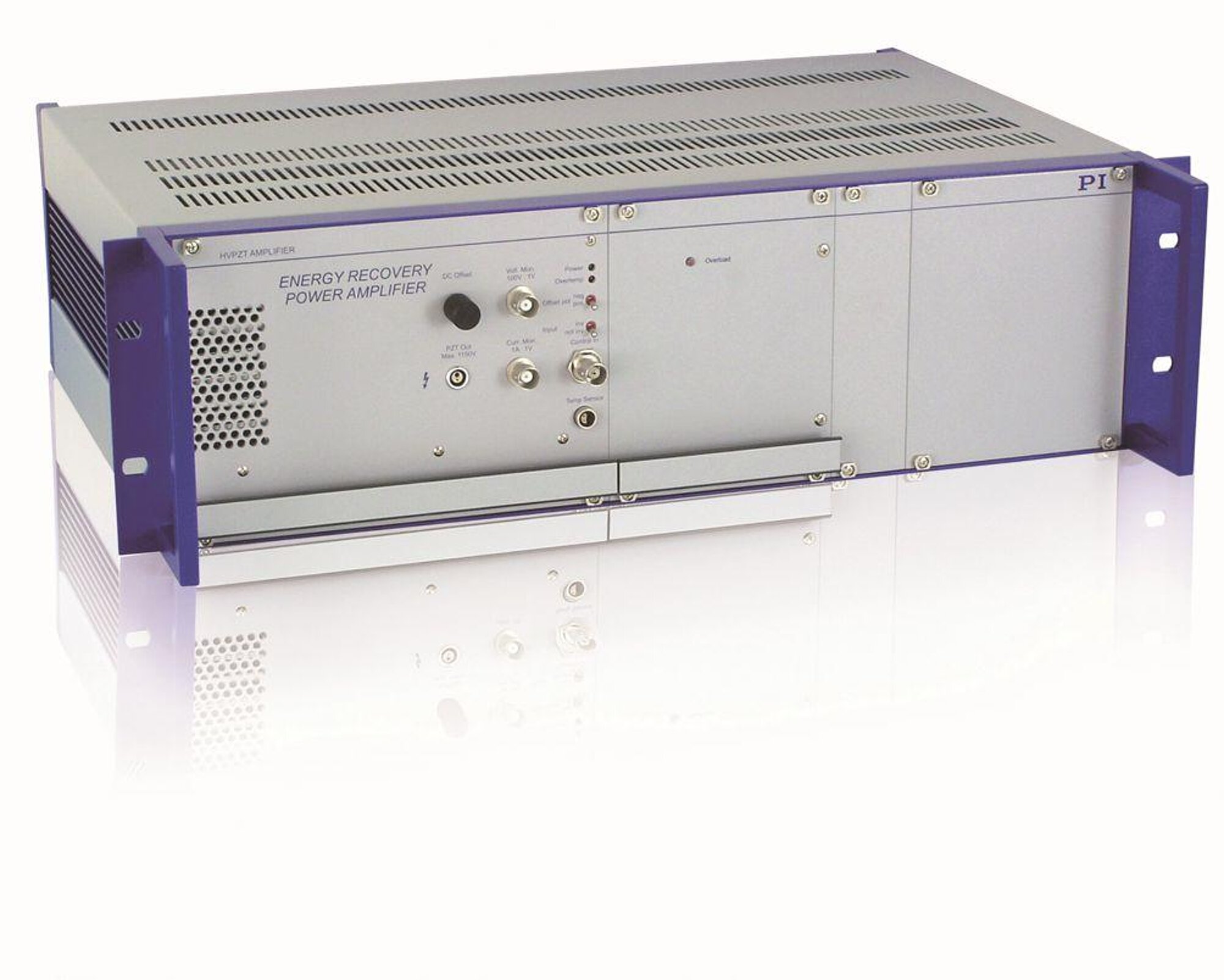

E-481 PICA Höchstleistungs-Piezoverstärker / Servocontroller

2000 W und hohe Effizienz durch Energierückgewinnung

Spitzenleistung 2000 W
Integrierte Energierückgewinnung
Ausgangsspannung 0 V bis ±1100 V oder bipolar
Schutz vor thermischer Überlast von Piezoaktoren mit Temperatursensor
Positionsregelung (optional)
Schnittstellen-/Displaymodule (optional)

Angebot / Bestellung

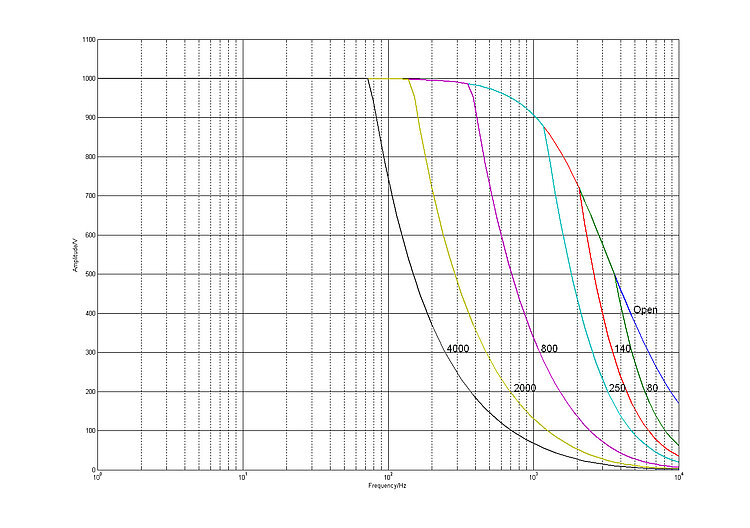

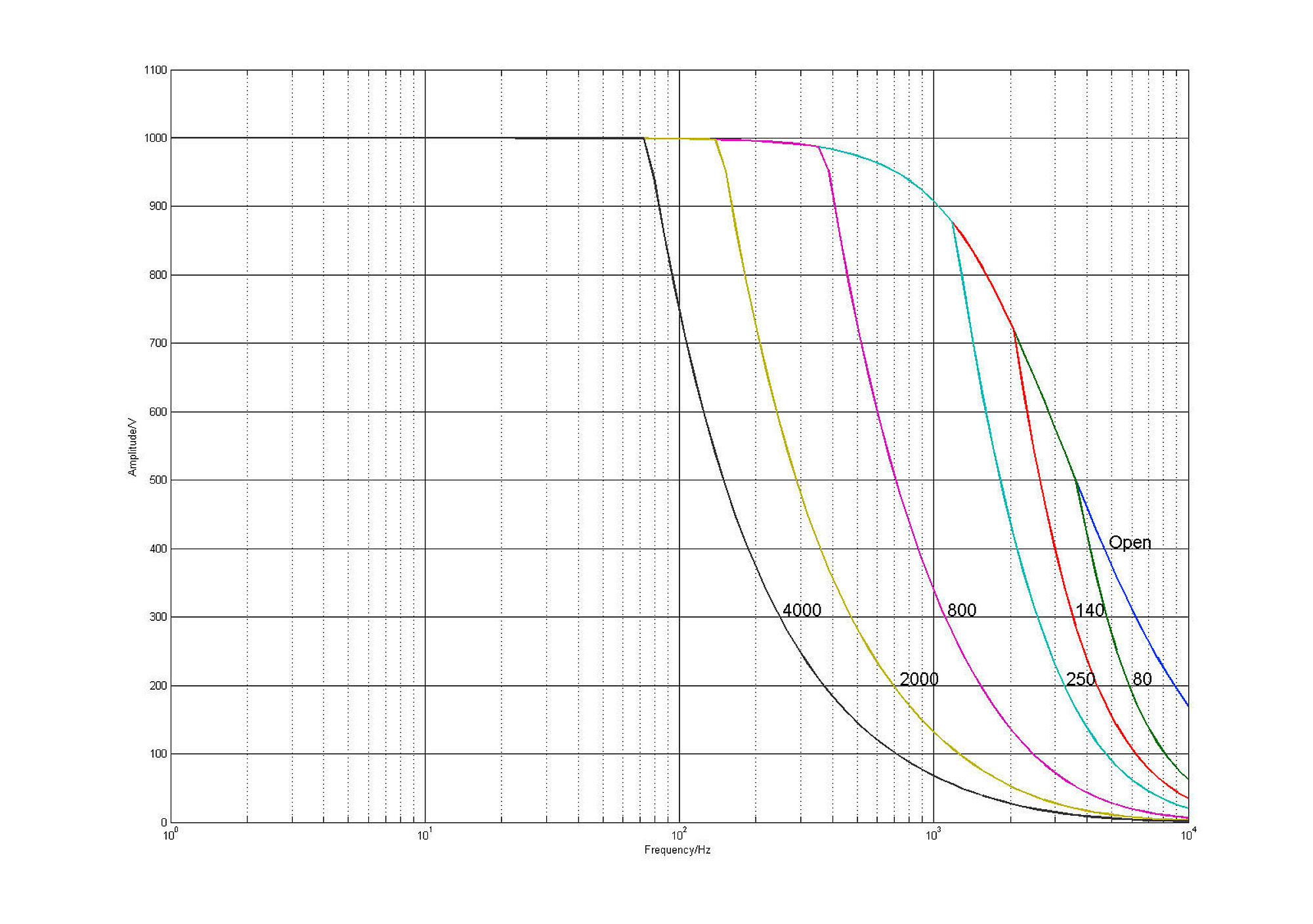

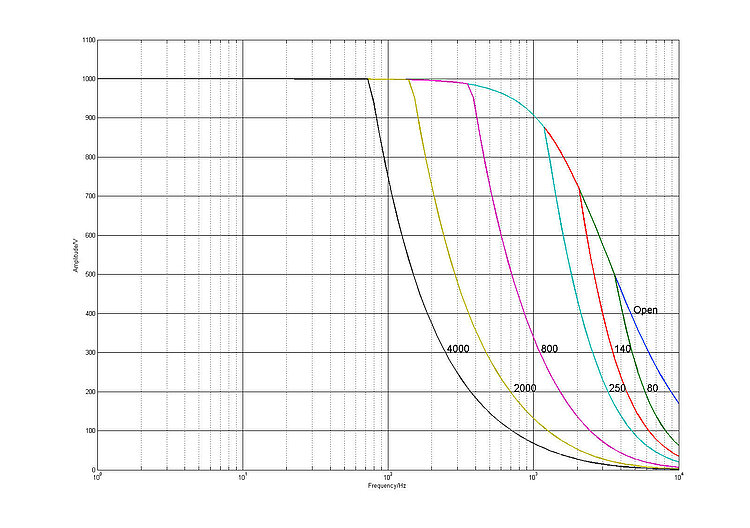

E-481.00: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in nF

PICA Hochleistungs-Piezoverstärker

Für den dynamischen Dauerbetrieb von PICA Piezoaktoren mit hohen elektrischen Kapazitäten. Analoge Ansteuerung. Ausgangsspannung bis 1100 V, bipolar einstellbar.

Energieeinsparung bis 80 Prozent durch geschaltetes Verstärkerprinzip

Geschalteter Verstärker, bei dem die Pulsweite des Ansteuersignals moduliert (PWM) und dadurch die Ausgangsspannung geregelt wird. Eine patentierte Schaltung zur Energierückgewinnung speichert beim Entladen des Piezoaktors einen Teil der zurückfließenden Energie in einem kapazitiven Speicher und stellt sie für den nächsten Ladevorgang wieder zur Verfügung. Der Verstärker erwärmt sich nicht so stark und beeinflusst somit die Anwendung weniger.

Einsatzgebiete

Industrie und Forschung. Aktive Schwingungsdämpfung. Adaptive Mechanik. Präzisionsmechanik/-fertigung. Optik. Metrologie/Messtechnik. Interferometrie. Adaptronik. Schaltanwendungen. Lasertuning. Krafterzeugung/Materialtests. Nanotechnologie.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-07-03

pdf - 463 KB

Version / Datum

2026-07-03

pdf - 467 KB

Version / Datum

2026-07-03

pdf - 715 KB

Download

Grundlegendes	E-481.00	Toleranz
Gehäuseform	Rackeinschub 19"
Antriebstyp	PICA
Schutzfunktionen	Abschaltung des Spannungsausgangs bei interner Überhitzung ǀ Überhitzungsschutz des Piezoaktors
Bewegung und Regler	E-481.00	Toleranz
Schnittstellen und Bedienung	E-481.00	Toleranz
An/Aus-Schalter	Hardware-Schalter An/Aus
Display und Anzeigen	Power-LED ǀ Overtemp-LED ǀ Overload-LED
Analoges Eingangssignal	±1/100 des gewählten Ausgangsspannungsbereichs

Mit optionaler Positionsregelung: 0 V bis 10 V
DC-Offset-Einstellung	10-Gang-Potentiometer, addiert 0 V bis ±10 V zur Eingangsspannung
Unterstützter Temperatursensor mechanische Einheit	PT1000 am Piezoaktor
Verstärker	E-481.00	Toleranz
Spannungsverstärkung	±100
Großsignal-Bandbreite 1	0,35 kHz
Großsignal-Bandbreite 1, Kapazität	3,4 µF
Großsignal-Bandbreite 2	1,4 kHz
Großsignal-Bandbreite 2, Kapazität	660 nF
Kleinsignal-Bandbreite 1	1 kHz
Kleinsignal-Bandbreite 1, Kapazität	3,4 µF
Kleinsignal-Bandbreite 2	5 kHz
Kleinsignal-Bandbreite 2, Kapazität	660 nF
Rauschen (0-100 kHz), ohne Last, effektiv	150 mV
Welligkeit (0-100 kHz), mit Last, Spitze-Spitze	2000 mV
Rauschen, Welligkeit (0-100 kHz): Last	100 nF
Anzahl Verstärkerkanäle	1
Sensor	E-481.00	Toleranz
Elektrische Eigenschaften	E-481.00	Toleranz
Ausgangsspannung	Standard: 0 bis 1100

Einstellbar: -260 bis +780, -550 bis 550, -780 bis +260, 0 bis -1100 V
Monitor der Ausgangsspannung	Ausgangsspannung / 100 V
Dauerausgangsleistung	630 W	min.
Spitzenausgangsleistung	2000 W
Spitzenausgangsleistung, Zeitbegrenzung	5 ms
Eingangsimpedanz	100 kΩ
Dauerausgangsstrom	600 mA
Spitzenausgangsstrom	2000 mA
Spitzenausgangsstrom, Zeitbegrenzung	5 ms
Kurzschlussfest	Ja
Anschlüsse und Umgebung	E-481.00	Toleranz
Motor-/Aktoranschluss	LEMO EGG.0B.701.CJL1173
Anschluss analoges Steuersignal	BNC
Anschluss für Temperatursensor	LEMO-Buchse
Anschluss Monitor Ausgangsspannung	BNC
Netzanschluss	100 bis 120 V AC / 220 bis 240 V AC (wählbar, Sicherungswechsel erforderlich)
Sicherung Netzanschluss	100 V bis 120 V: 2 x 4 A HT, 250 V / 220 V bis 240 V: 2 x 2 A HT, 250 V
Betriebstemperaturbereich	5 bis 40 °C
Gesamtmasse	8600 g
