L-836.501200D
Stapelbarer, hochkompakter, universeller Lineartisch; 2-Phasen-Schrittmotor; 25 mm Stellweg; 150 N Belastbarkeit; 40 mm/s maximale Geschwindigkeit; Kugelumlaufspindel

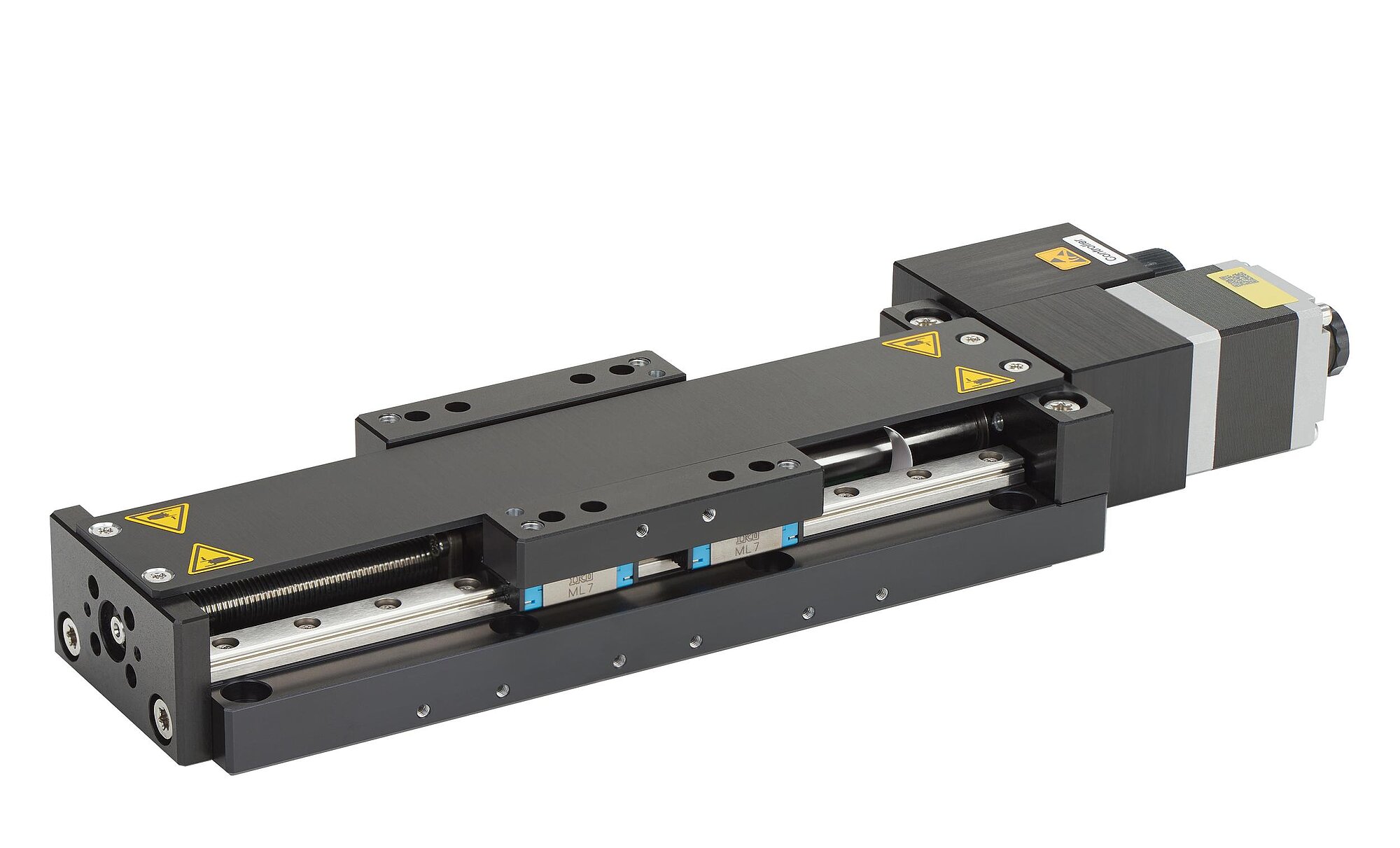

L-836 Stapelbarer, hochkompakter, universeller Lineartisch
Vielseitig einsetzbar • Spindelantrieb • Kostengünstig • Industrietauglich in X, XY & XYZ
- Breite 60 mm, niedrige Bauhöhe
- Stellwege von 25 bis 200 mm, Belastbarkeit bis 150 N
- Präzisions-Kugelumlaufspindel und Kugelumlaufführungen
- Schrittmotor, optional mit gefaltetem Antriebsstrang für noch kompaktere Bauweise
- Optional mit Linearencoder
- Modelle mit Haltebremse für vertikale Montage

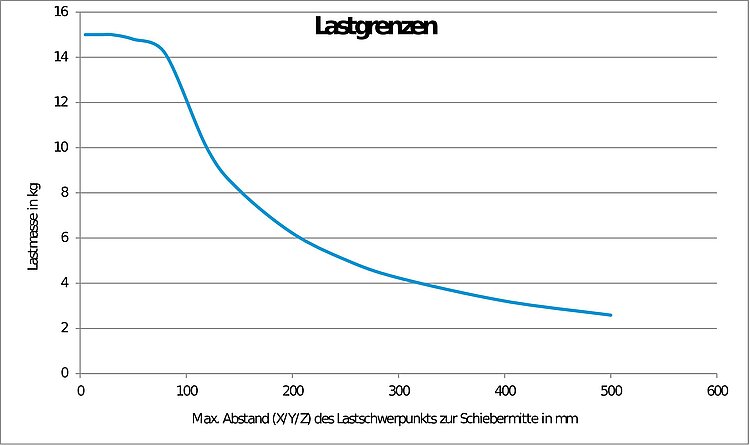

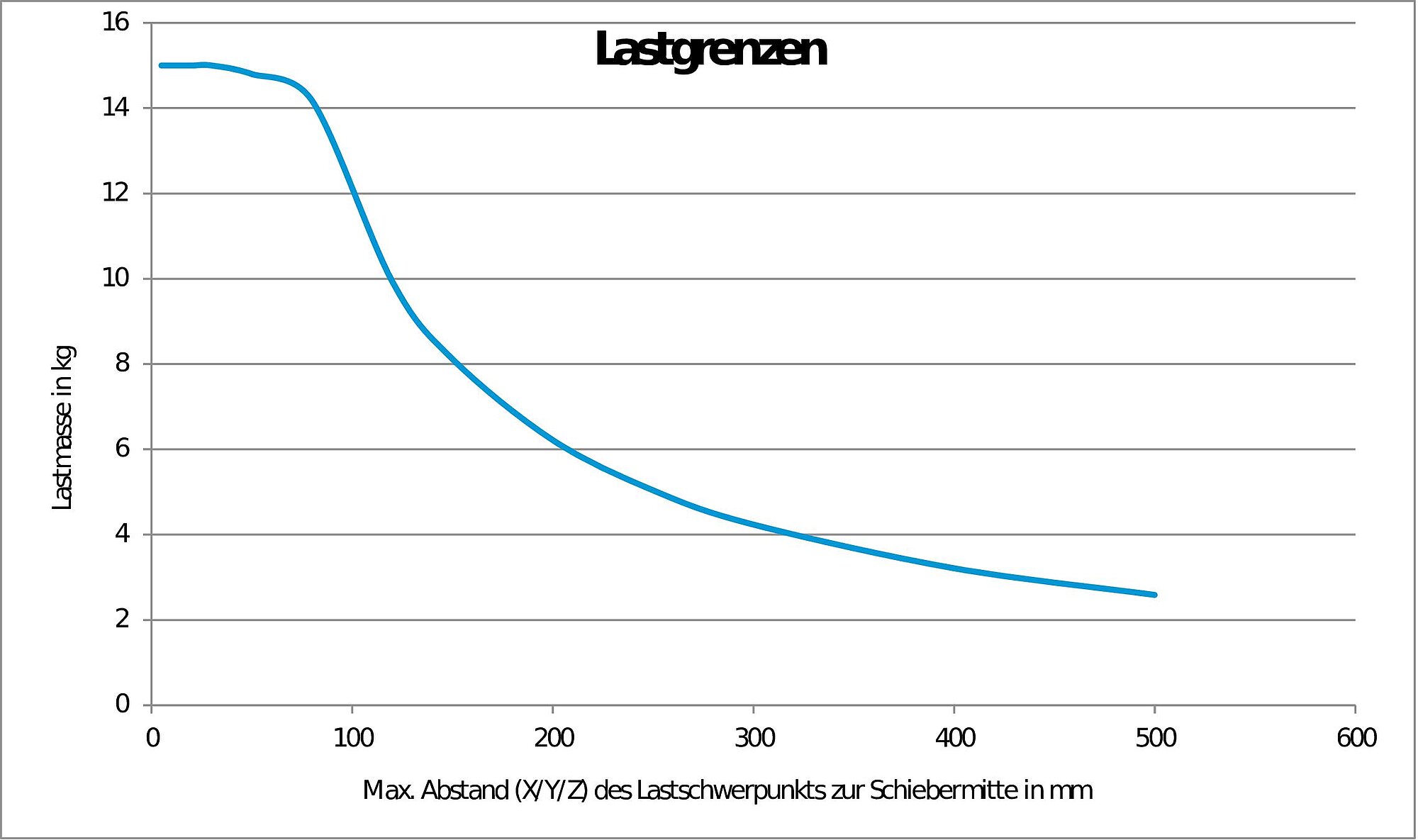

Belastungsgrenze des L-836 in Abhängigkeit von Lastmasse und Abstand des Lastschwerpunkts von der Schiebermitte

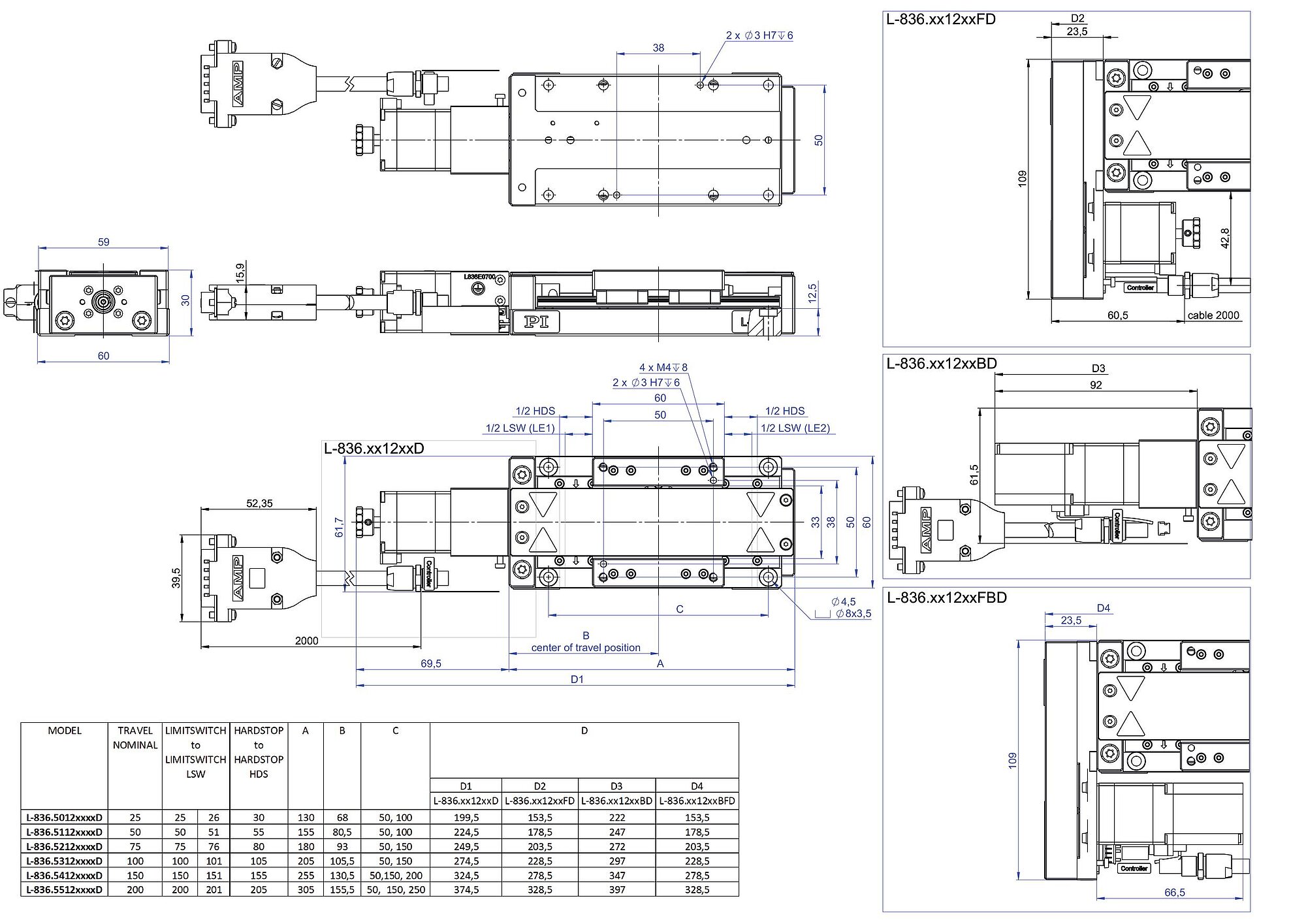

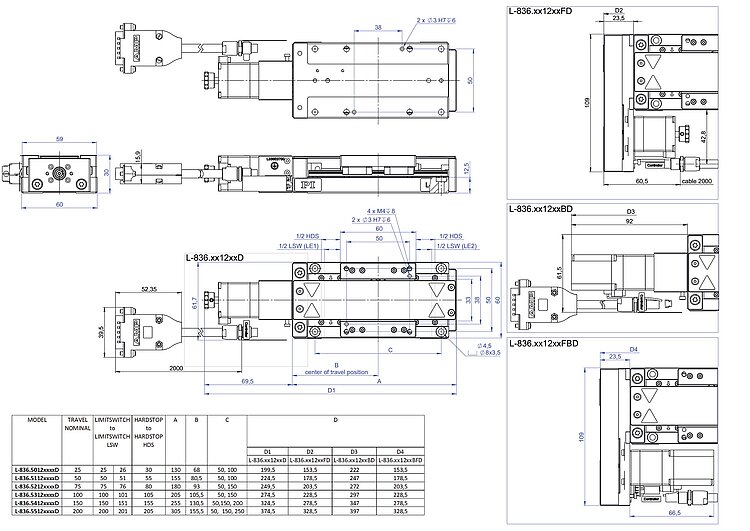

L-836.xx12xx[x[x]]D, Abmessungen in mm

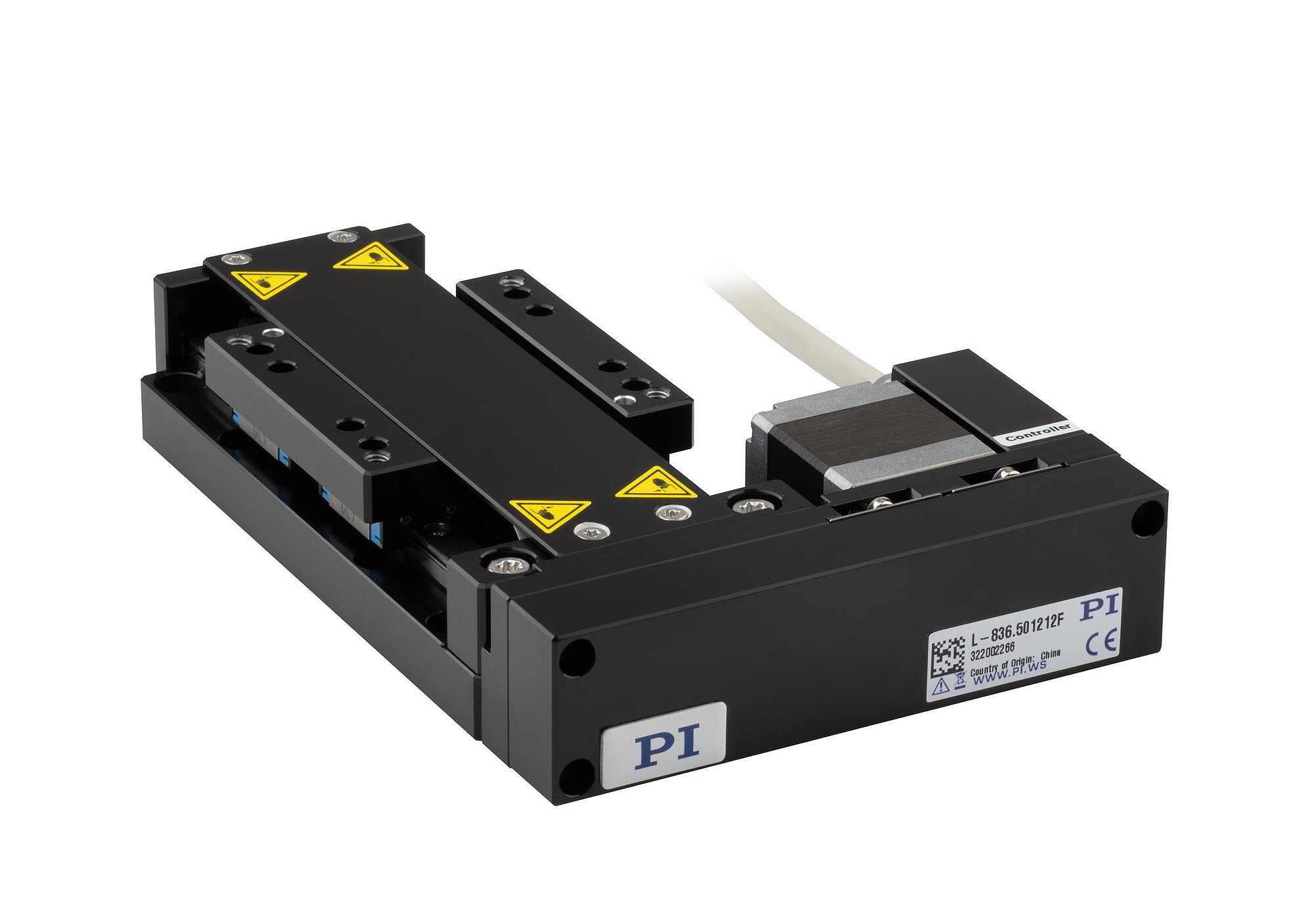

L-836.501212FD

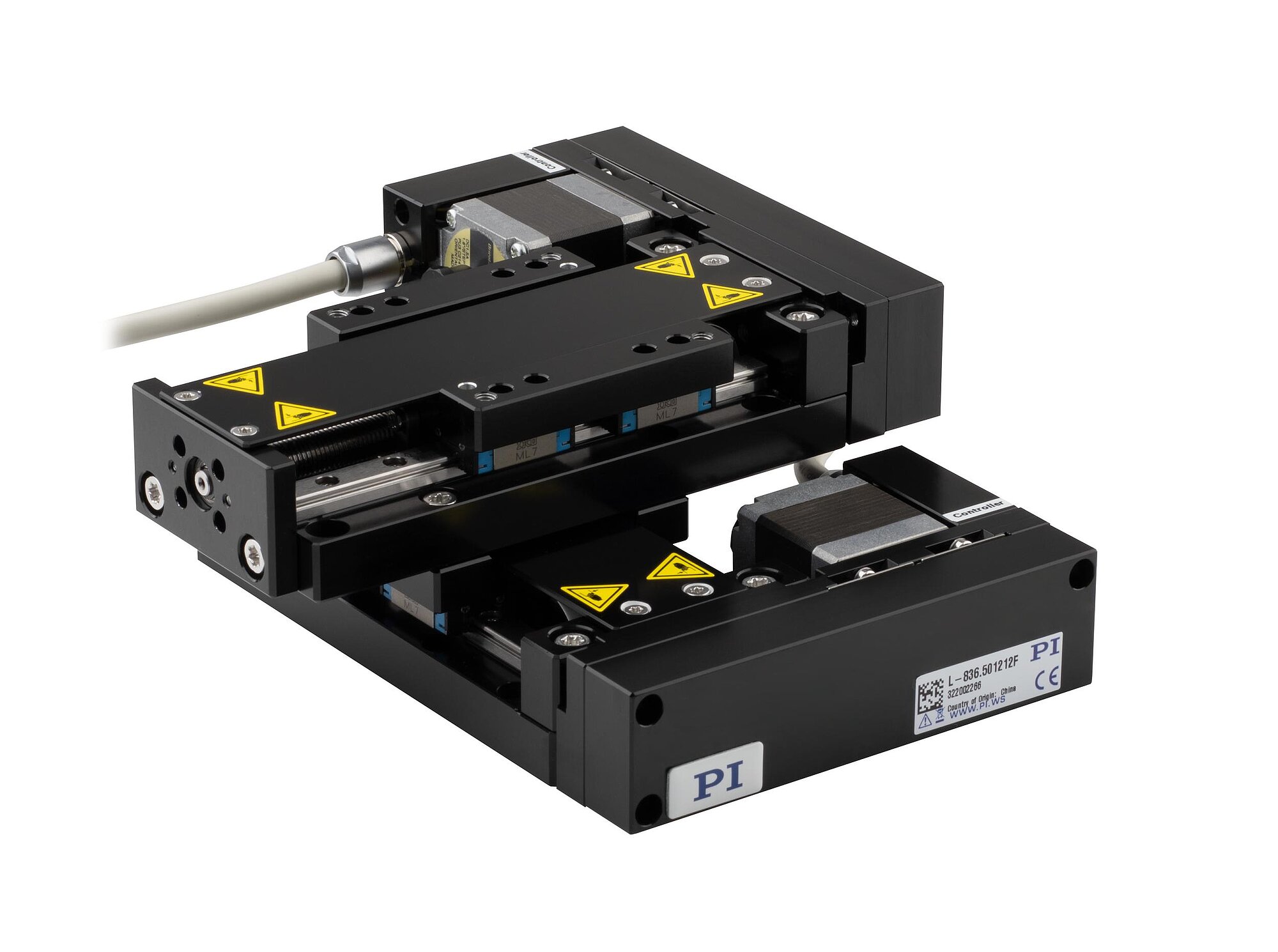

XY-Aufbau aus zwei L-836.501212FD Lineartischen
L-836 Stapelbarer, hochkompakter, universeller Lineartisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Lineartisch der Präzisionsklasse
Die Lineartische der L-836-Serie mit Präzisions-Kugelumlaufspindel sind für Industrieanwendungen geeignet, die eine hohe Leistung bei kompakter Bauform erfordern. Eine hohe Leistung wird durch hochauflösende Schrittmotoren, hochpräzise Kreuzrollenlager und Präzisions-Linearencoder erreicht. Die Foldback-Option erlaubt den Betrieb des Motors seitlich am Tisch, wodurch sich der Platzbedarf des Systems verringert.
Wegweisende Bauweise
Durch optionale Features bietet L-836 einen passenden Tisch für die verschiedensten Anwendungs-Szenarien, die hohe Auflösung, hohe Wiederholgenauigkeit und hohe Geschwindigkeit bei kompakten Abmessungen verlangen.
Schrittmotoren und digitale Linearencoder
Hochauflösende 2-Phasen-Motoren bieten eine Leistung, die mit der von 5-Phasen-Schrittmotoren vergleichbar ist; ohne dass dazu eine entsprechend teure Treiberelektronik benötigt wird. Tische mit längerem Stellweg erzielen noch höhere Geschwindigkeiten. Zusätzliche Linearencoder bieten hohe Wiederholbarkeit während des Betriebs.
Optionen
- Digitaler, inkrementeller Linearencoder
- Schrittmotor mit Foldback-Option zur Verringerung der Gesamtlänge
- Optionales Zubehör: Adapterwinkel L-836.APx
Einsatzgebiete
Lasermaterialbearbeitung, Prüftechnik, Elektronikfertigung, Fertigung optischer Kabel, Montage optischer Bauteile, Quantenphotonik, Siliziumphotonik, innovative Fertigungstechnologien, additive Herstellungsverfahren.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
| Bewegen | L-836.501200D | L-836.501200FD | L-836.511200D | L-836.511200FD | L-836.521200D | L-836.521200FD | L-836.531200D | L-836.531200FD | L-836.531200BD | L-836.531200BFD | L-836.541200D | L-836.541200FD | L-836.541200BD | L-836.541200BFD | L-836.551200D | L-836.551200FD | L-836.551200BD | L-836.551200BFD | L-836.501212D | L-836.501212FD | L-836.511212D | L-836.511212FD | L-836.521212D | L-836.521212FD | L-836.531212D | L-836.531212FD | L-836.531212BD | L-836.531212BFD | L-836.541212D | L-836.541212FD | L-836.541212BD | L-836.541212BFD | L-836.551212D | L-836.551212FD | L-836.551212BD | L-836.551212BFD | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 25 mm | 25 mm | 50 mm | 50 mm | 75 mm | 75 mm | 100 mm | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm | 150 mm | 150 mm | 200 mm | 200 mm | 200 mm | 200 mm | 25 mm | 25 mm | 50 mm | 50 mm | 75 mm | 75 mm | 100 mm | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm | 150 mm | 150 mm | 200 mm | 200 mm | 200 mm | 200 mm | |
| Beschleunigung in X, unbelastet | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | max. |
| Maximale Geschwindigkeit in X, unbelastet | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | |
| Geradheitsabweichung in Y (Geradheit) | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | max. |
| Geradheitsabweichung in Z (Ebenheit) | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | max. |
| Winkelabweichung um Y (Nicken) | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | max. |
| Winkelabweichung um Z (Gieren) | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | max. |
| Positionieren | L-836.501200D | L-836.501200FD | L-836.511200D | L-836.511200FD | L-836.521200D | L-836.521200FD | L-836.531200D | L-836.531200FD | L-836.531200BD | L-836.531200BFD | L-836.541200D | L-836.541200FD | L-836.541200BD | L-836.541200BFD | L-836.551200D | L-836.551200FD | L-836.551200BD | L-836.551200BFD | L-836.501212D | L-836.501212FD | L-836.511212D | L-836.511212FD | L-836.521212D | L-836.521212FD | L-836.531212D | L-836.531212FD | L-836.531212BD | L-836.531212BFD | L-836.541212D | L-836.541212FD | L-836.541212BD | L-836.541212BFD | L-836.551212D | L-836.551212FD | L-836.551212BD | L-836.551212BFD | Toleranz |
| Kleinste Schrittweite in X | 0,3 µm | 0,4 µm | 0,3 µm | 0,4 µm | 0,3 µm | 0,4 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,75 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | 0,24 µm | max. |
| Positioniergenauigkeit in X, unkalibriert | ± 5 µm | ± 5 µm | ± 5 µm | ± 5 µm | ± 7 µm | ± 7 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 5 µm | ± 5 µm | ± 5 µm | ± 5 µm | ± 7 µm | ± 7 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 20 µm | max. |
| Bidirektionale Wiederholgenauigkeit in X | 2 µm | 4 µm | 2 µm | 4 µm | 2 µm | 4 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | 0,8 µm | max. |
| Referenzschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
| Endschalter | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | |
| Integrierter Sensor | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | |
| Sensorsignal | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | |
| Sensorsignalperiode | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | |
| Sensorauflösung | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | |
| Antriebseigenschaften | L-836.501200D | L-836.501200FD | L-836.511200D | L-836.511200FD | L-836.521200D | L-836.521200FD | L-836.531200D | L-836.531200FD | L-836.531200BD | L-836.531200BFD | L-836.541200D | L-836.541200FD | L-836.541200BD | L-836.541200BFD | L-836.551200D | L-836.551200FD | L-836.551200BD | L-836.551200BFD | L-836.501212D | L-836.501212FD | L-836.511212D | L-836.511212FD | L-836.521212D | L-836.521212FD | L-836.531212D | L-836.531212FD | L-836.531212BD | L-836.531212BFD | L-836.541212D | L-836.541212FD | L-836.541212BD | L-836.541212BFD | L-836.551212D | L-836.551212FD | L-836.551212BD | L-836.551212BFD | Toleranz |
| Antriebstyp | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | — | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
| Betriebsspannung | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | 24 bis 48 V | |
| Nennstrom, effektiv | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | typ. |
| Maximale Leistungsaufnahme | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | |
| Motorauflösung | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | |
| Antriebskraft in X | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | typ. |
| Widerstand Phase-Phase | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | 1,18 Ω | typ. |
| Induktivität Phase-Phase | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | 0,96 mH | |
| Mechanische Eigenschaften | L-836.501200D | L-836.501200FD | L-836.511200D | L-836.511200FD | L-836.521200D | L-836.521200FD | L-836.531200D | L-836.531200FD | L-836.531200BD | L-836.531200BFD | L-836.541200D | L-836.541200FD | L-836.541200BD | L-836.541200BFD | L-836.551200D | L-836.551200FD | L-836.551200BD | L-836.551200BFD | L-836.501212D | L-836.501212FD | L-836.511212D | L-836.511212FD | L-836.521212D | L-836.521212FD | L-836.531212D | L-836.531212FD | L-836.531212BD | L-836.531212BFD | L-836.541212D | L-836.541212FD | L-836.541212BD | L-836.541212BFD | L-836.551212D | L-836.551212FD | L-836.551212BD | L-836.551212BFD | Toleranz |
| Zulässige Druckkraft in Y | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | max. |
| Zulässige Druckkraft in Z | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | max. |
| Zulässiges Moment in θX | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | max. |
| Zulässiges Moment in θY | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | max. |
| Zulässiges Moment in θZ | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | max. |
| Haltekraft in X, passiv | — | — | — | — | — | — | — | — | 300 N | 300 N | — | — | 300 N | 300 N | — | — | 300 N | 300 N | — | — | — | — | — | — | — | — | 300 N | 300 N | — | — | 300 N | 300 N | — | — | 300 N | 300 N | |
| Bewegte Masse in X, unbelastet | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | |
| Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
| Gesamtmasse | 710 g | 770 g | 770 g | 830 g | 840 g | 900 g | 900 g | 960 g | 960 g | 1010 g | 1020 g | 1080 g | 1080 g | 1130 g | 1150 g | 1210 g | 1210 g | 1260 g | 720 g | 780 g | 780 g | 840 g | 850 g | 910 g | 910 g | 970 g | 970 g | 1020 g | 1030 g | 1090 g | 1090 g | 1140 g | 1160 g | 1220 g | 1220 g | 1270 g | |
| Material | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | |
| Haltebremse | — | — | — | — | — | — | — | — | Elektromagnetische Sicherheitsbremse | Elektromagnetische Sicherheitsbremse | — | — | Elektromagnetische Sicherheitsbremse | Elektromagnetische Sicherheitsbremse | — | — | Elektromagnetische Sicherheitsbremse | Elektromagnetische Sicherheitsbremse | — | — | — | — | — | — | — | — | Elektromagnetische Sicherheitsbremse | Elektromagnetische Sicherheitsbremse | — | — | Elektromagnetische Sicherheitsbremse | Elektromagnetische Sicherheitsbremse | — | — | Elektromagnetische Sicherheitsbremse | Elektromagnetische Sicherheitsbremse | |
| Anschlüsse und Umgebung | L-836.501200D | L-836.501200FD | L-836.511200D | L-836.511200FD | L-836.521200D | L-836.521200FD | L-836.531200D | L-836.531200FD | L-836.531200BD | L-836.531200BFD | L-836.541200D | L-836.541200FD | L-836.541200BD | L-836.541200BFD | L-836.551200D | L-836.551200FD | L-836.551200BD | L-836.551200BFD | L-836.501212D | L-836.501212FD | L-836.511212D | L-836.511212FD | L-836.521212D | L-836.521212FD | L-836.531212D | L-836.531212FD | L-836.531212BD | L-836.531212BFD | L-836.541212D | L-836.541212FD | L-836.541212BD | L-836.541212BFD | L-836.551212D | L-836.551212FD | L-836.551212BD | L-836.551212BFD | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | |
| Empfohlene Controller / Treiber | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller |
Hinweis zu Sensorauflösung: 250-fach interpoliert
Hinweis zu Widerstand Phase-Phase: Toleranz: +/- 10 %
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
