Präzises XY-Gantry-System für industrielle Automatisierung

NEU

Standardisierte modulare Plattform für die industrielle Automatisierung

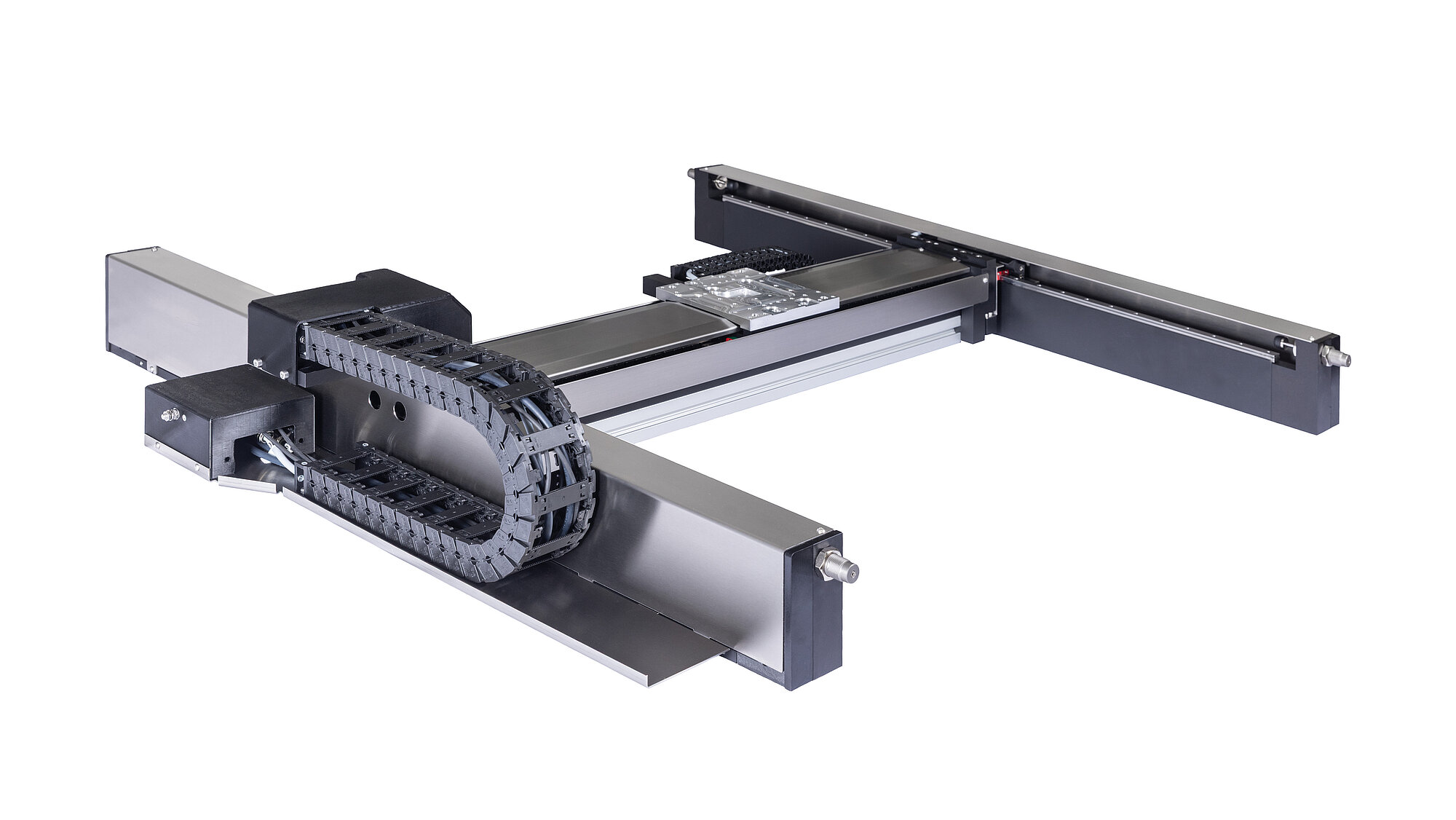

Modulares XY-Gantry-System
Diverse Stellwege und Konfigurationen
Leistungsstarke eisenlose Linearmotoren
Absolute Encoder mit Nanometerauflösung
Präzise Kugelumlaufführungen
Thermisch entkoppelte Komponenten
Umfassendes Serviceangebot

Angebot / Bestellung

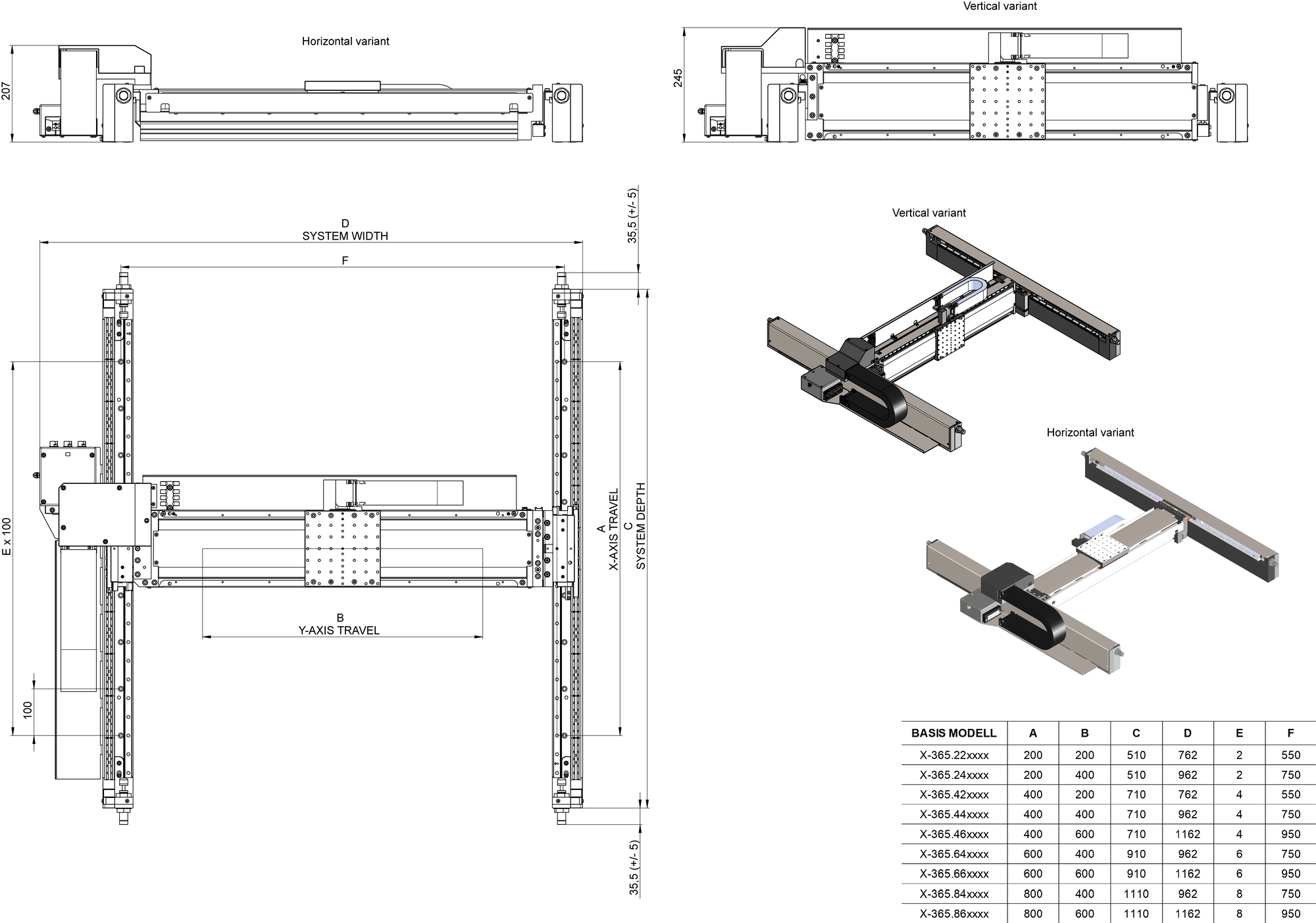

X-365 XY-Gantry-System, Abmessungen in mm

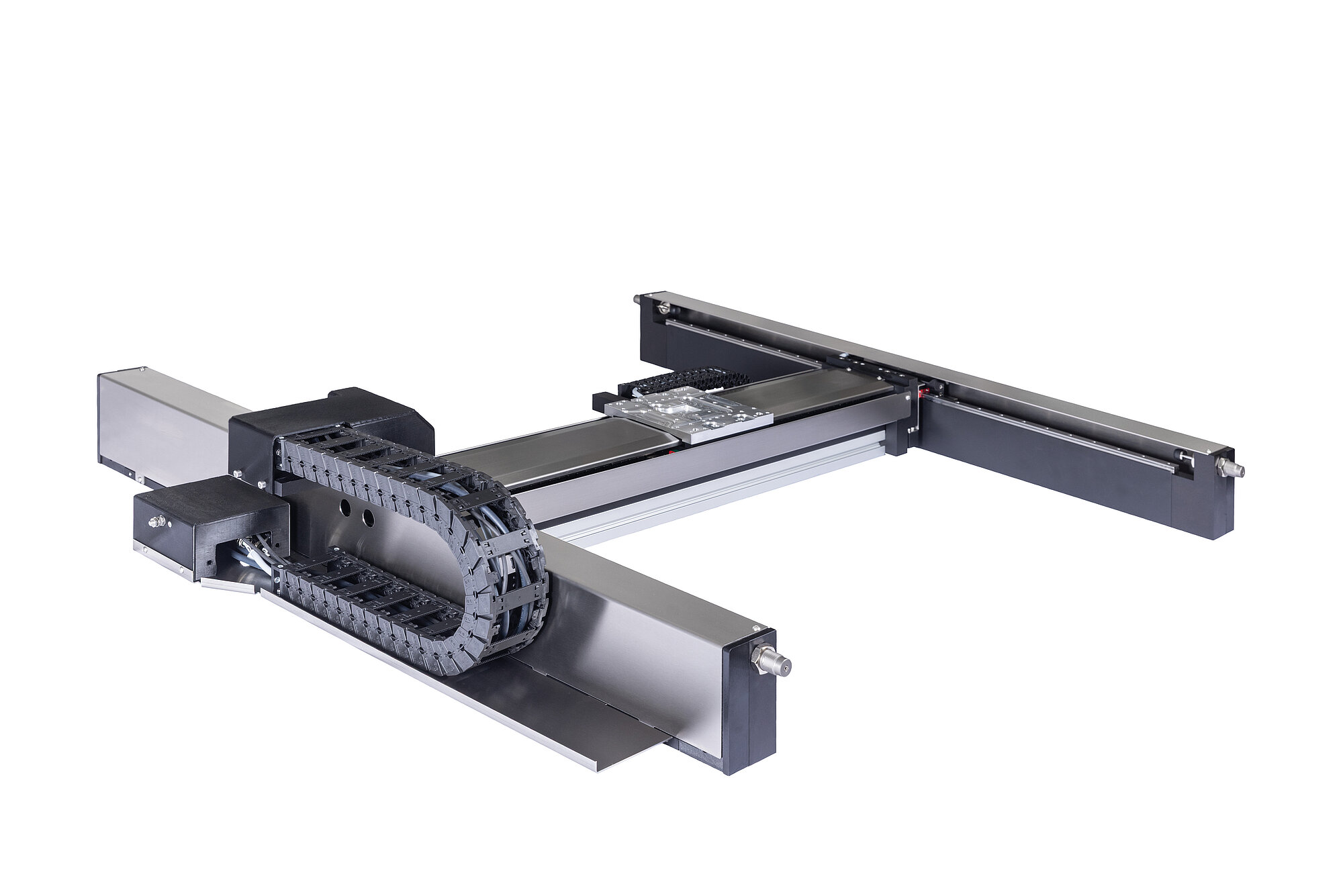

Das hochpräzise XY-Gantry-System X-365 ist eine modulare Gantry-Plattform mit Linearmotoren, die für innovative Fertigungs-, Robotik- und Laserbearbeitungslösungen entwickelt wurde. Das System bietet präzise und wiederholgenaue Bewegungen, umfassende Integrationsfähigkeit und eine standardisierte, konfigurierbare Architektur. Damit schließt es die Lücke zwischen kundenspezifischen High-End-Systemen und handelsüblichen Automatisierungslösungen.

Technologie

Das X-365 Gantry-System basiert auf industriebewährten Standardkomponenten und bietet zahlreiche Stellwege und Konfigurationen, um spezifische Anwendungsanforderungen zu erfüllen und damit Anpassungsfähigkeit und Präzision zu gewährleisten. Durch die leistungsstarken eisenlosen Linearmotoren ermöglicht das System Cogging-freie Bewegungen, während die absolut messenden Encoder eine genaue Positionsrückmeldung sicherstellen, ohne dass eine Referenzierung erforderlich ist. Das Gantry-System verfügt über präzise Kugelumlaufführungen für überragende Steifigkeit und Ebenheit sowie über thermisch entkoppelte Komponenten für eine verbesserte Leistungsstabilität. Darüber hinaus bietet PI für das modulare XY-Gantry-System ein umfassendes Serviceangebot, um den Installationsaufwand zu minimieren und eine schnelle Inbetriebnahme zu ermöglichen.

Controller

Die Plattform ist mit einer Vielzahl von Steuerungselektroniken kompatibel. Je nach Anforderung kann sie zusammen mit dem High-End-Controller G-901.RA5486B von ACS, dem ACS-Standardcontroller G-901.RA5197, dem kostenoptimierten Controller ECMma oder diskreten ACS-Komponenten eingesetzt werden. Bei gleichzeitiger Bestellung mit dem XY-System wird die Steuerungselektronik vorkonfiguriert und betriebsbereit ausgeliefert.

Einsatzgebiete

Hochentwickelte Fertigung
Lasermaterialbearbeitung
Test und Inspektion

Verfügbare Optionen

Stellwege der X-Achse (200 mm bis 800 mm) und der Y-Achse (200 mm bis 600 mm)
Achsgehäuse aus Aluminium oder eloxiertem Aluminium
Vertikale oder horizontale Ausrichtung der Bewegungsplattform
Granitunterbau mit Abstandselementen für die X-Achse
Achsenschutz vor Schmutzpartikeln

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-01-30

pdf - 4 MB

Version / Datum

2026-01-30

pdf - 4 MB

Download

Bewegen und Positionieren	X-365	Bemerkung
Nutzlast	10 kg bis 15 kg
Stellweg in X	200 mm, 400 mm, 600 mm, 800 mm	X: Gantry-Achse
Stellweg in Y	200 mm, 400 mm, 600 mm	Y: Brückenachse
Kleinste Schrittweite in X, Y	0,1 µm
Bidirektionale Wiederholgenauigkeit	±0,5 µm	pro Achse, ≥ 2 σ
Positioniergenauigkeit, kalibriert	±1 µm	pro Achse, erreicht durch 1D-Mapping von X- und Y-Achse
Orthogonalität X zu Y	< 35 µrad
Geradheit in X	20 µm	Geradheitsabweichung E_YX
Geradheit in Y	10 µm	Geradheitsabweichung E_XY
Ebenheit in X	10 µm	Geradheitsabweichung E_ZX
Ebenheit in Y	20 µm	Geradheitsabweichung E_ZY
Sensor	Absolut messender Encoder	keine Kollisionsgefahr bei Inbetriebnahme
Sensorauflösung	1 nm
Antriebseigenschaften	X-365	Bemerkung
Max. Geschwindigkeit in X	unbelastet: 2 m/s belastet*: 1,4 m/s	mit G-901.RA5486B
Geschwindigkeit im Dauerbetrieb in X	unbelastet: 1,25 m/s belastet*: 0,65 m/s
Max. Geschwindigkeit in Y	unbelastet: 2,5 m/s belastet*: 1,2 m/s	mit G-901.RA5486B
Geschwindigkeit im Dauerbetrieb in Y	unbelastet: 2,5 m/s belastet*: 0,75 m/s
Max. Beschleunigung in X	unbelastet: 15 m/s2 belastet*: 10 m/s2
Beschleunigung im Dauerbetrieb in X	unbelastet: 12,5 m/s2 belastet*: 6,5 m/s2
Max. Beschleunigung in Y	unbelastet: 25 m/s2 belastet*: 12 m/s2
Beschleunigung im Dauerbetrieb in Y	unbelastet: 25 m/s2 belastet*: 7,5 m/s2
Max. Antriebskraft in X	unbelastet: 430 N belastet*: 430 N
Antriebskraft im Dauerbetrieb in X	unbelastet: 135 N belastet*: 135 N
Max. Antriebskraft in Y	unbelastet: 70 N belastet*: 260 N
Antriebskraft im Dauerbetrieb in X	unbelastet: 35 N belastet*: 85 N
Umgebung	X-365	Bemerkung
Umgebung	Standard	Umgebungsdruck bei 22 ±0,5 °C
Lebensdauer	2 Jahre	im 24/7-Betrieb, bei voller Auslastung
Controller	X-365	Bemerkung
High-End	G-901.RA5486B	zum Erreichen aller Spezifikationswerte
Standard	G-901.RA5197	zum Erreichen der meisten Spezifikationswerte
Kostenoptimiert	ECMma	ACS Integrierter Motion Controller

* Werte gültig für die maximale Belastung (15 kg)

Die verfügbare Bewegungsplattform ist direkt kompatibel mit L-509, L-511, V-611 und L-611 Positionierern; inklusive Raum für das Kabelmanagement zusätzlicher Sensoren, Encoder sowie weiterer Positionierer von PI oder von Drittanbietern.
