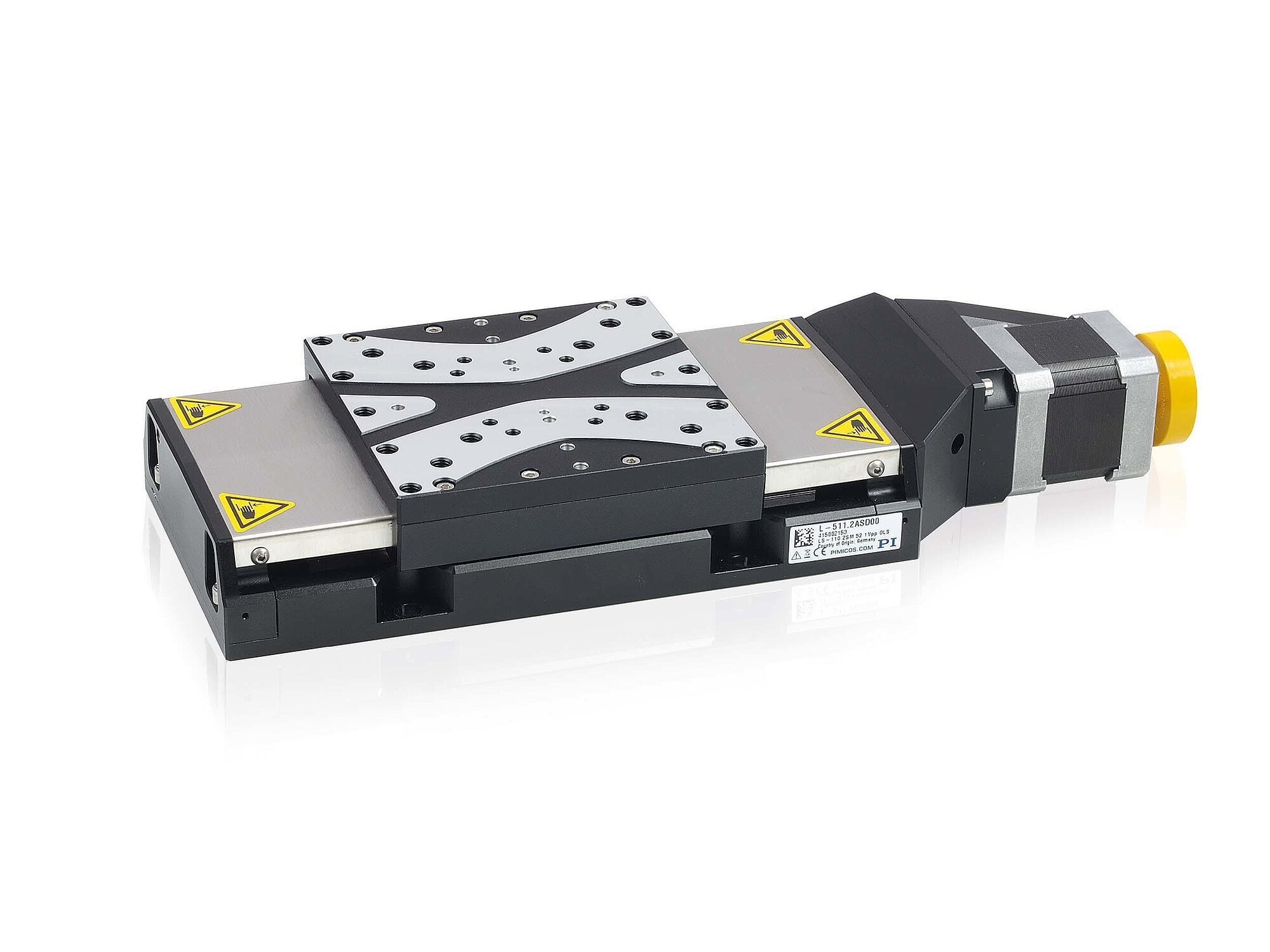

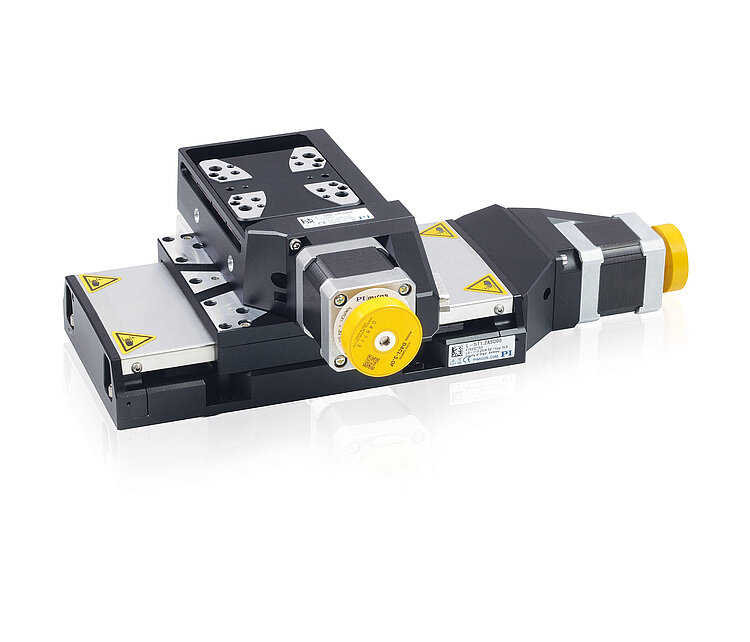

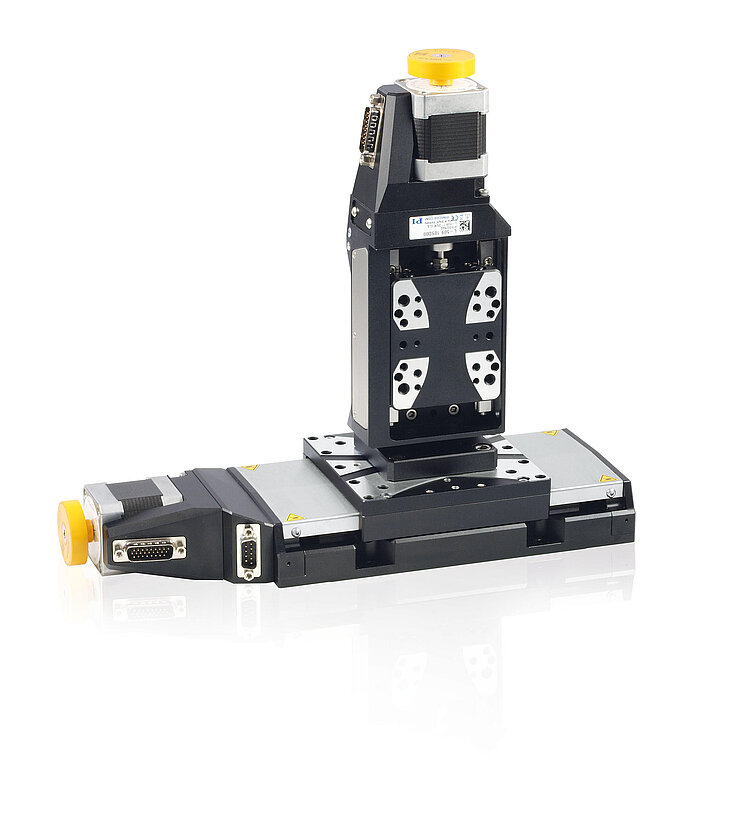

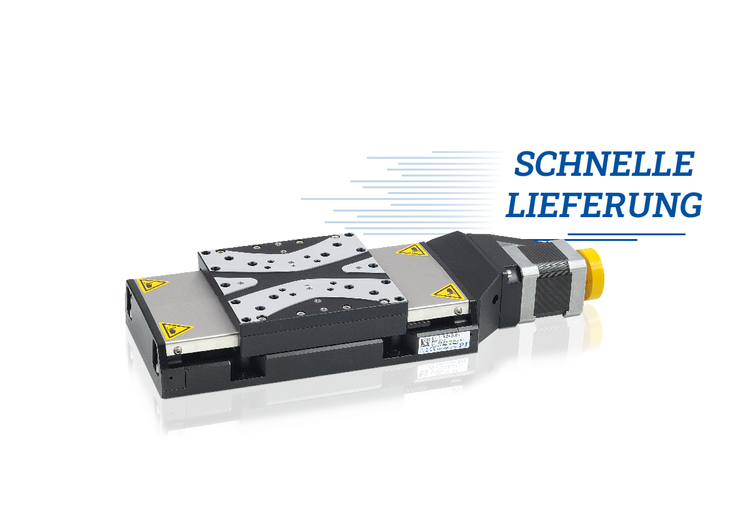

L-511 Hochpräziser Lineartisch

Hohe Ablaufgenauigkeit

L-511 Hochpräziser Lineartisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Linearstelltisch der Referenzklasse

Hohe Ablaufgenauigkeit und Belastbarkeit durch Kugelumlaufführungen. Präzisions-Kugelumlaufspindel mit 2 mm Steigung. Grundprofil aus entspanntem Aluminium für hohe Stabilität. Kontaktlose optische Endschalter. Kontaktloser optischer Referenzschalter mit Richtungserkennung in der Mitte des Stellwegs.

Erhältliche Motortypen

  • ActiveDrive DC-Motor für hohe Geschwindigkeit: Ansteuerung über pulsweitenmodulierte (PWM-) Signale, die Betriebsspannung wird durch einen im Motorgehäuse integrierten Verstärker erreicht
  • DC-Servomotor mit Getriebe für hohe Drehmomente und Auflösung bei geringer Motorleistung
  • Bürstenloser DC-Motor: Für Anwendungen mit hoher Einschaltdauer. Verwenden Sie einen Controller mit Sinuskommutierung für hervorragenden Gleichlauf und niedrige Vibrationen auch bei niedrigsten Geschwindigkeiten.
  • 2-Phasen Schrittmotor für kleine Geschwindigkeiten und hohe Auflösung

Arten der Positionsmessung

  • Ohne Encoder (Open-Loop)
  • Integrierter Rotationsencoder auf der Motorwelle
  • Inkrementeller Linearencoder

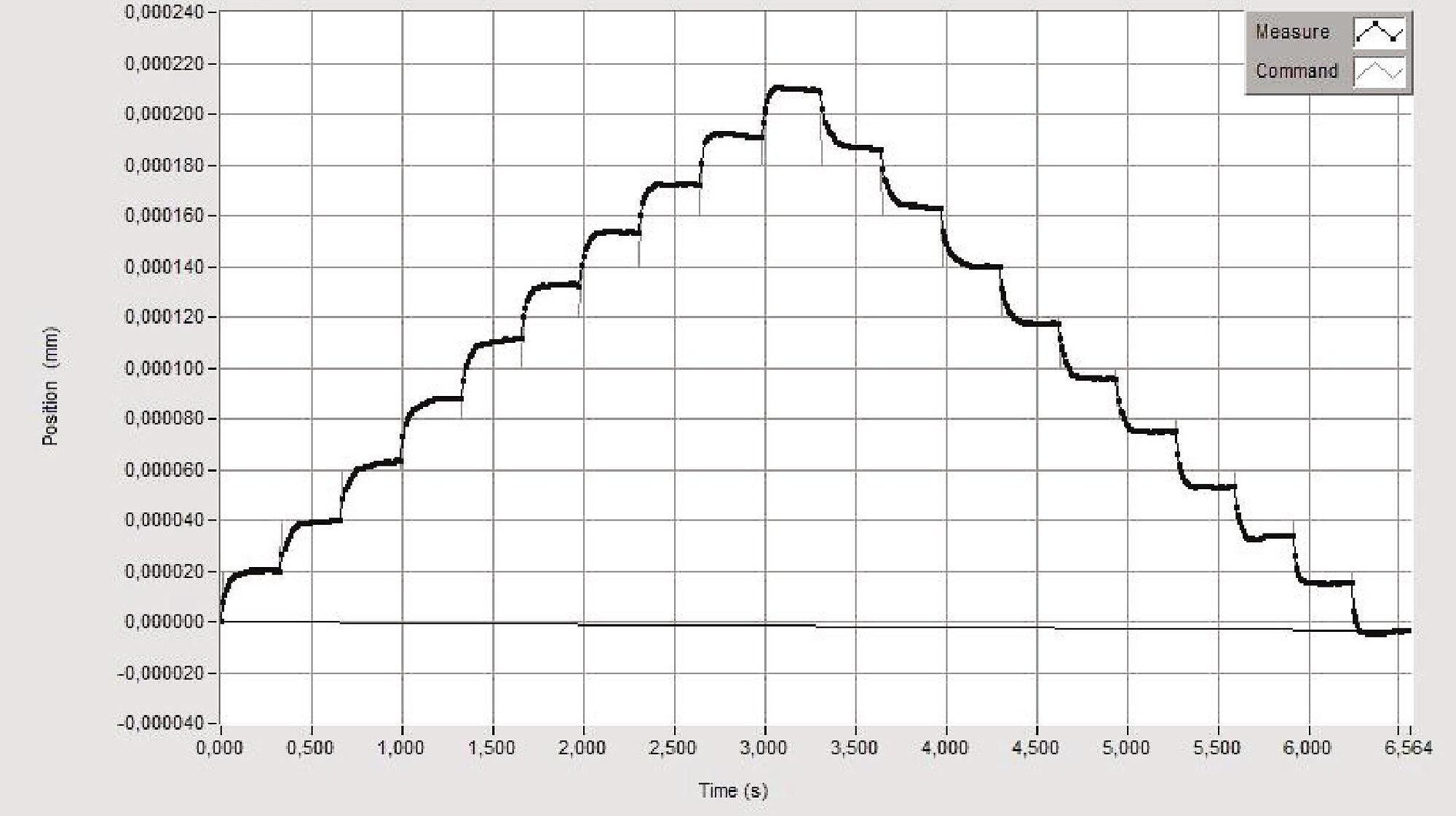

Hochgenaue Positionsmessung mit inkrementellem Linearencoder

Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.

Einsatzgebiete

Autofokus. Laserschneiden. Forschung. Biotechnologie. Automatisierung. Vakuum. Optische Justage.

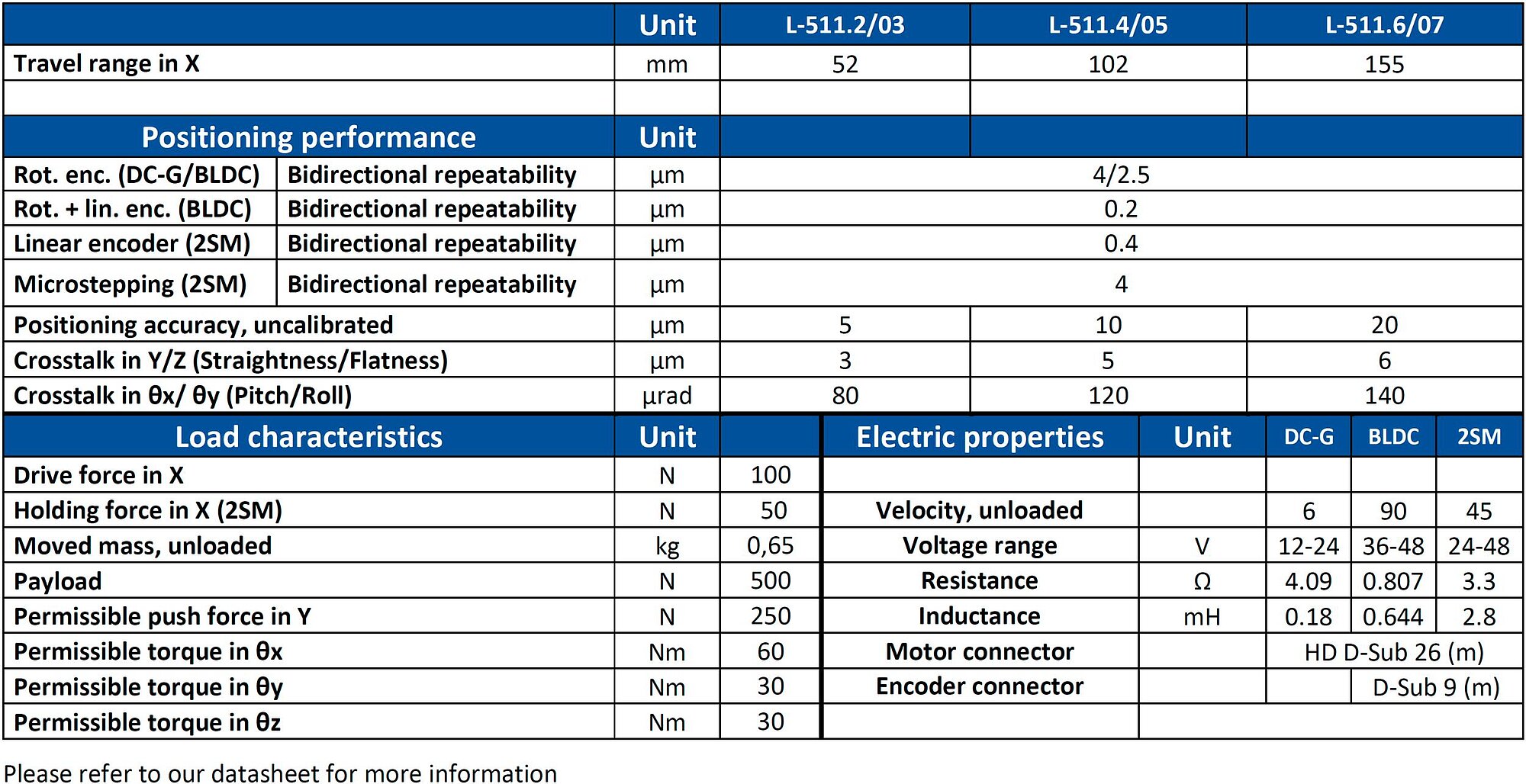

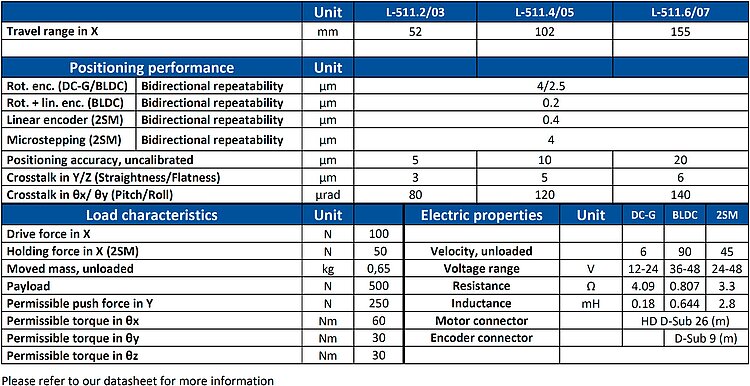

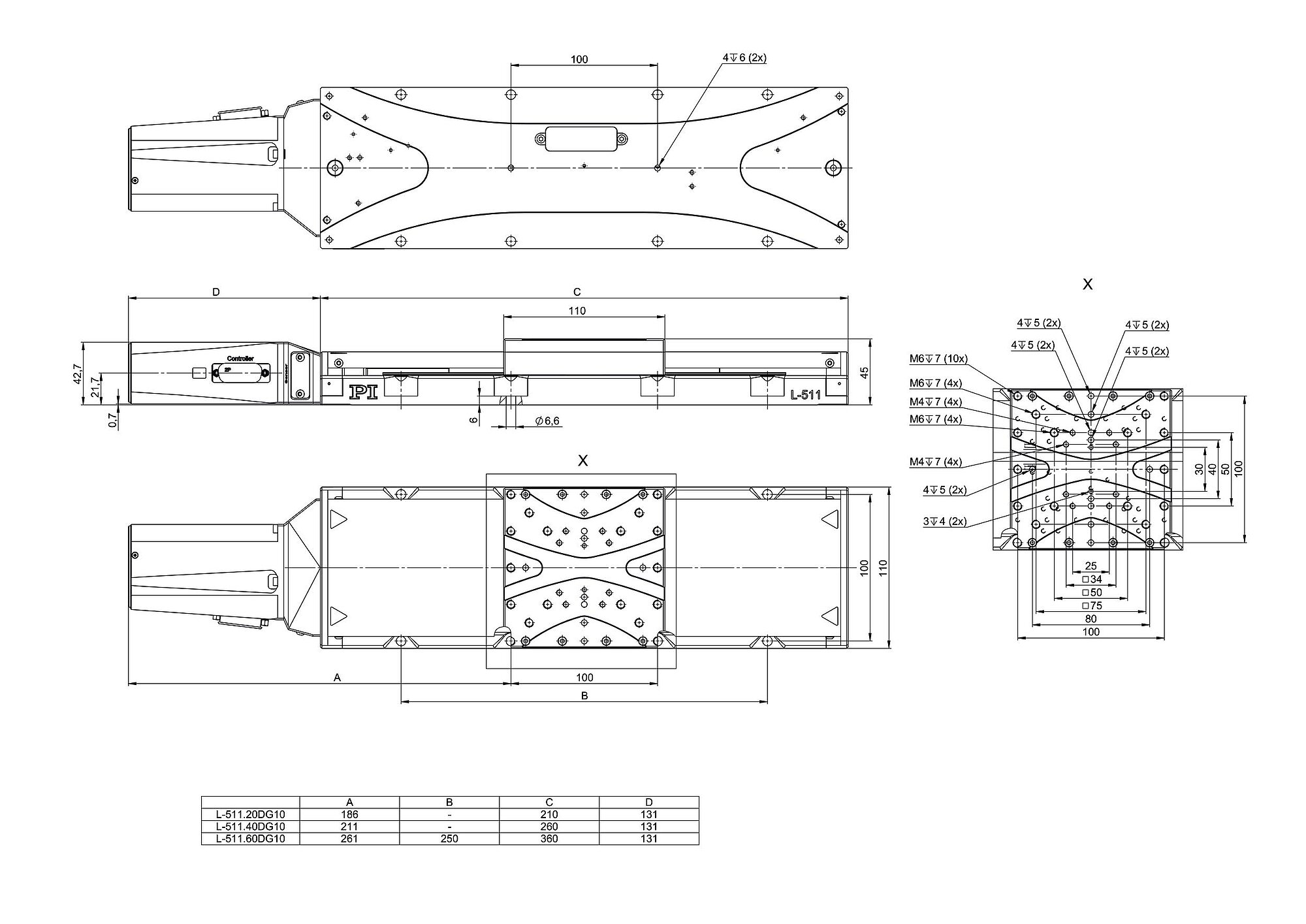

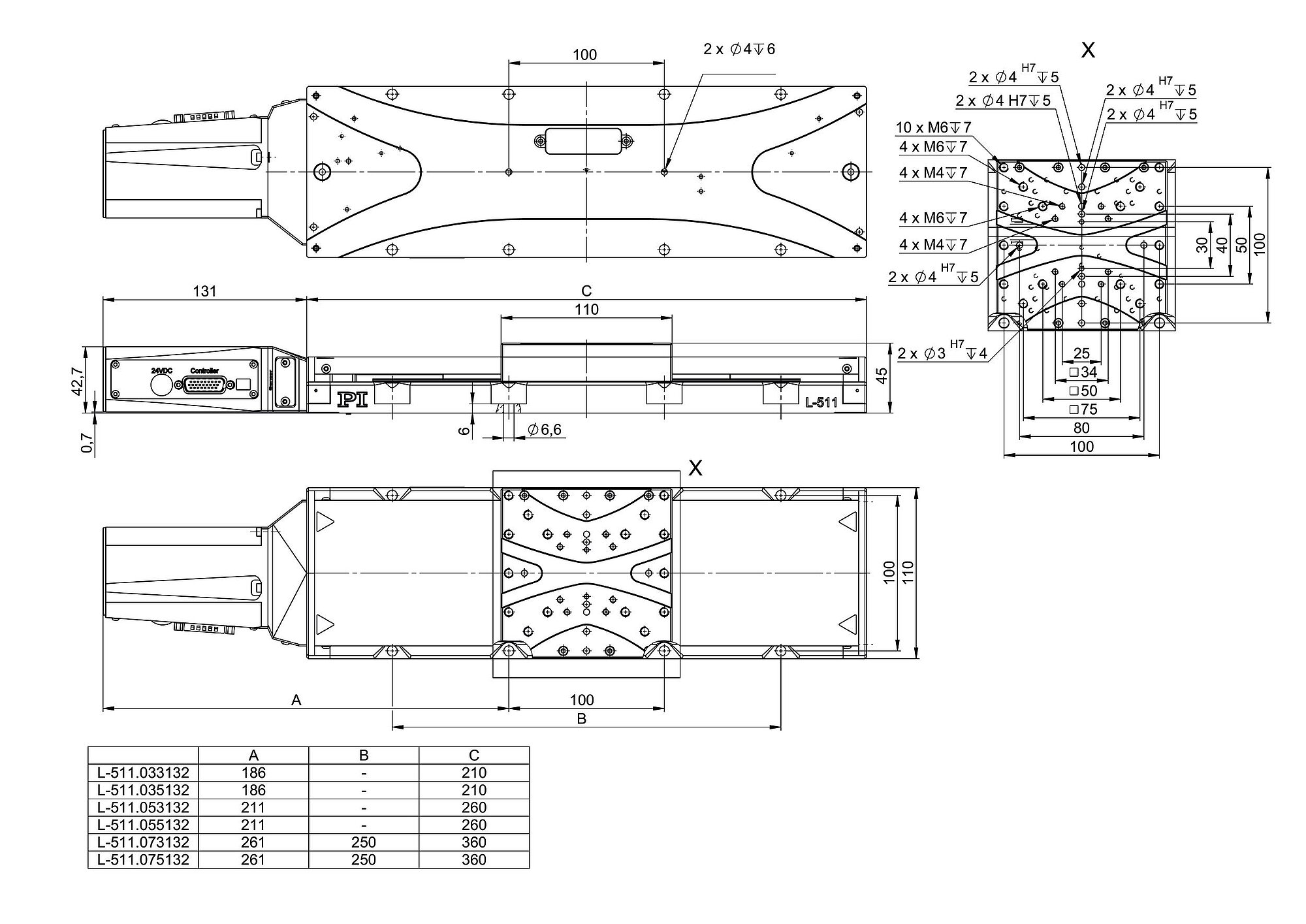

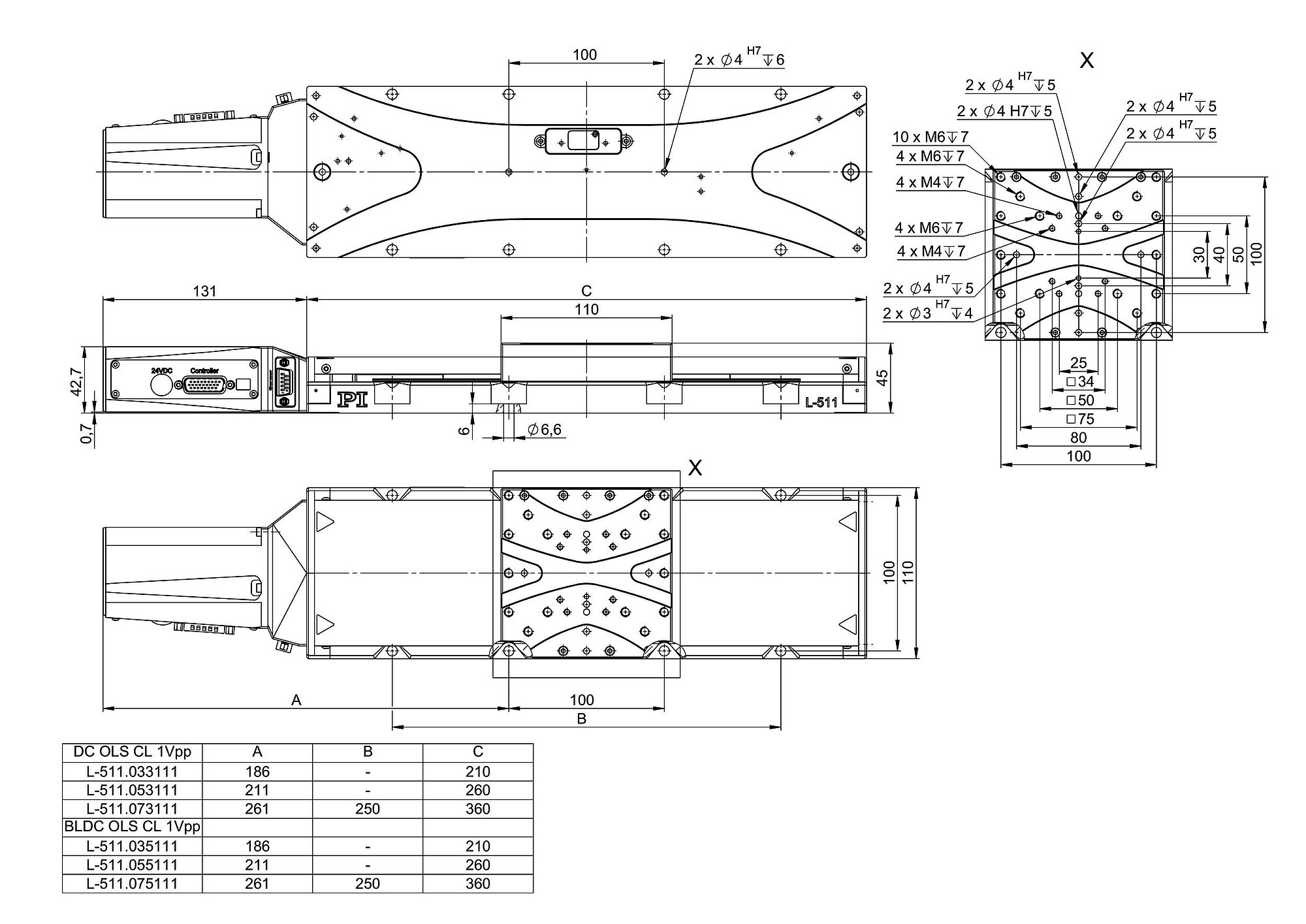

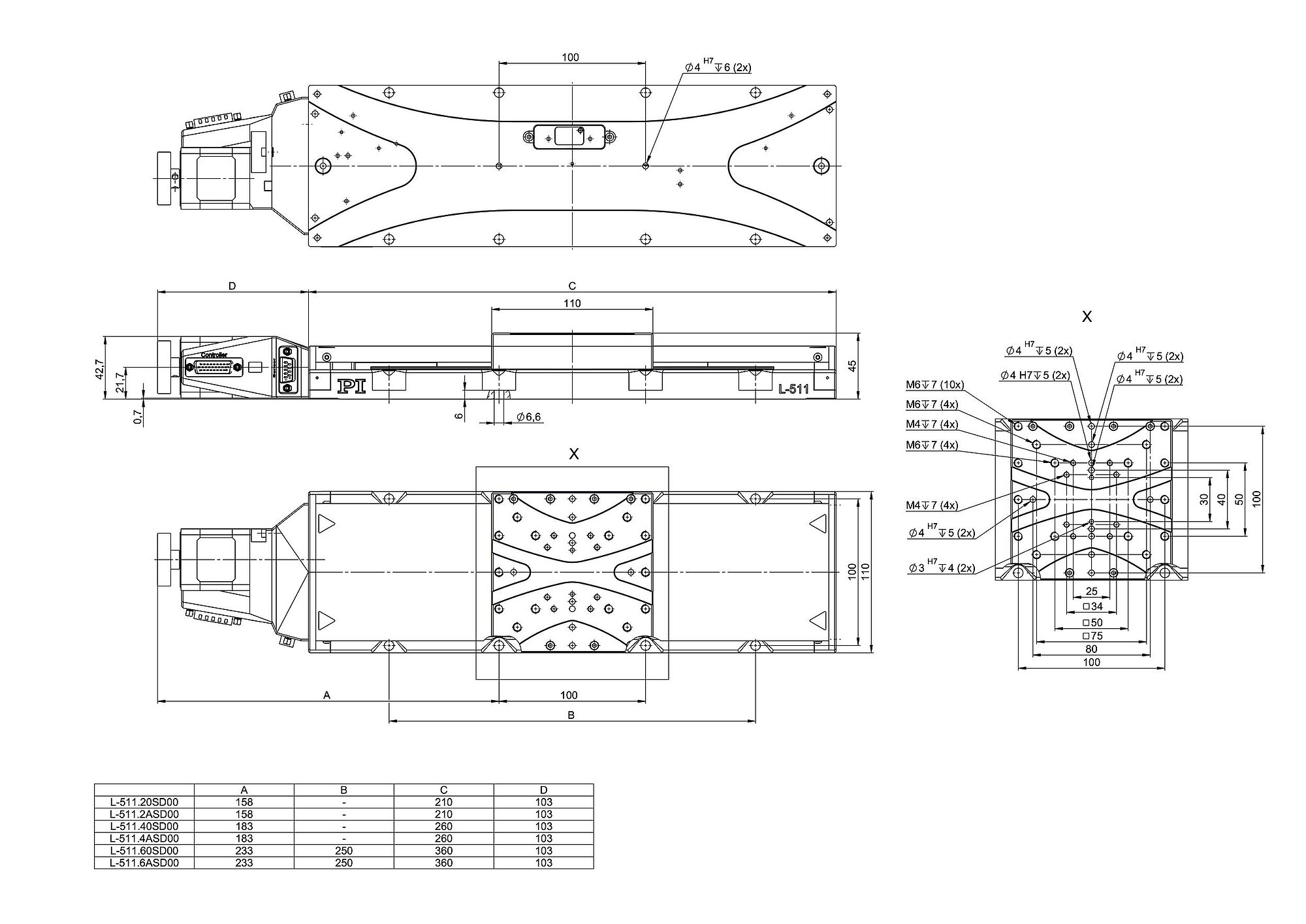

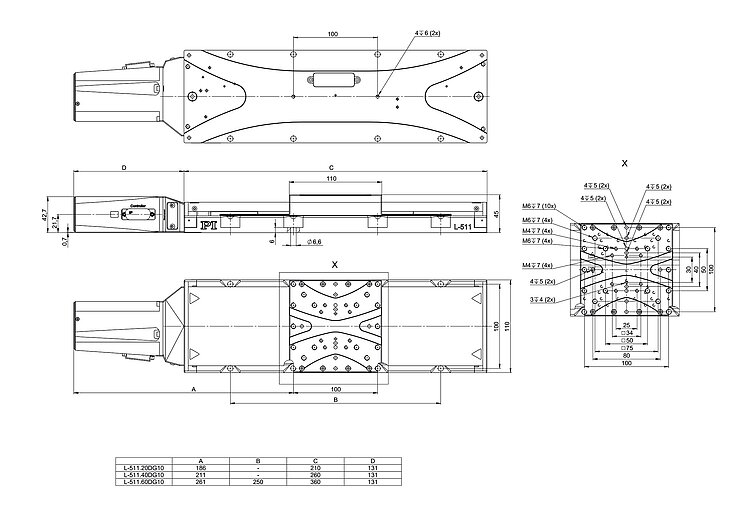

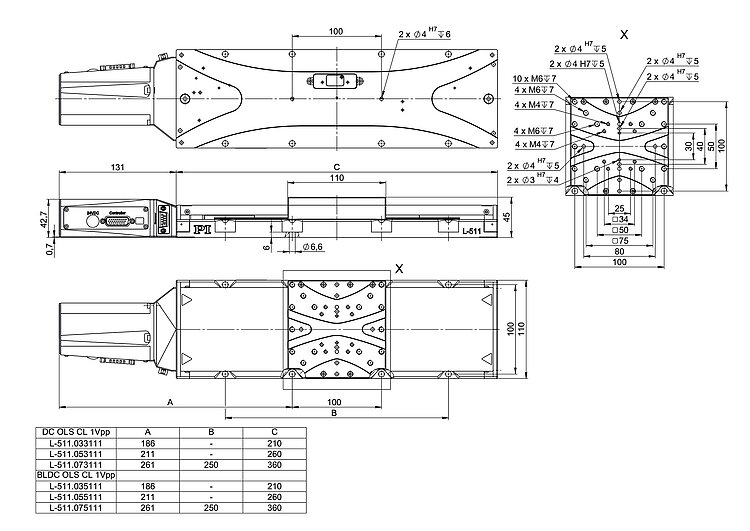

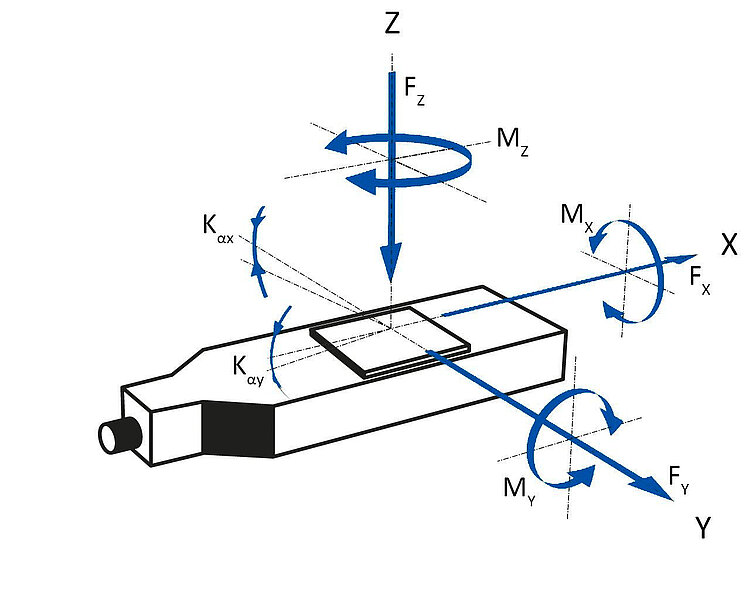

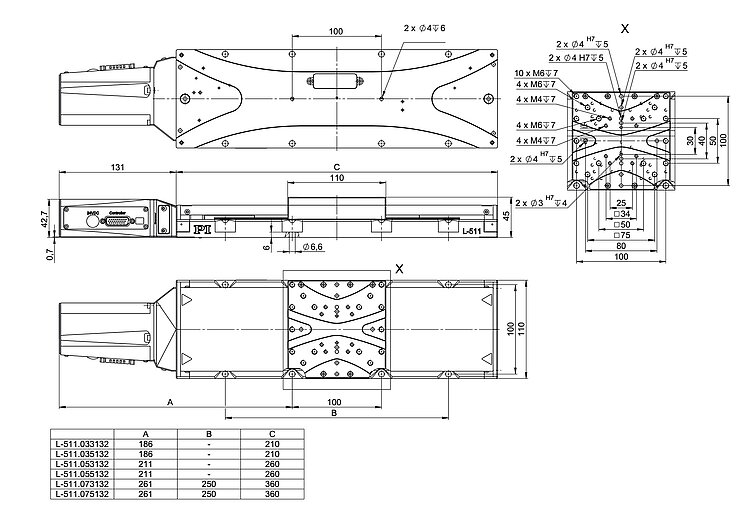

Spezifikationen

Datenblatt

Datenblatt L-511

Version / Datum
2019-08-20
Version / Datum
2019-08-20
Version / Datum
2018-11-27
Dokumentsprache
pdf - 3 MB
pdf - 3 MB
pdf - 2 MB

Downloads

Datenblatt

Datenblatt

Datenblatt L-511

Version / Datum
2019-08-20
Version / Datum
2019-08-20
Version / Datum
2018-11-27
Dokumentsprache
pdf - 3 MB
pdf - 3 MB
pdf - 2 MB

Dokumentation

Dokumentation

Benutzerhandbuch MP140

L-511 Hochpräziser Lineartisch
Version / Datum
1.3.0 2019-05-17
Version / Datum
1.3.0 2019-05-17
Dokumentsprache
pdf - 4 MB
pdf - 4 MB
Dokumentation

Kurzanleitung MP146EK

Positionierer mit Elektromotoren: DT-xx / HPS-170 / L-xxx / LS-xxx / MTS-65 / PRS-xxx / RS-40 / UPL-120 / VT-80 / WT-xx / WT-xxx
Version / Datum
1.5.0 October 2017
pdf - 395 KB

3-D-Modelle

3-D-Modelle

L-511 3D-Modell

Dokumentsprache Englisch
