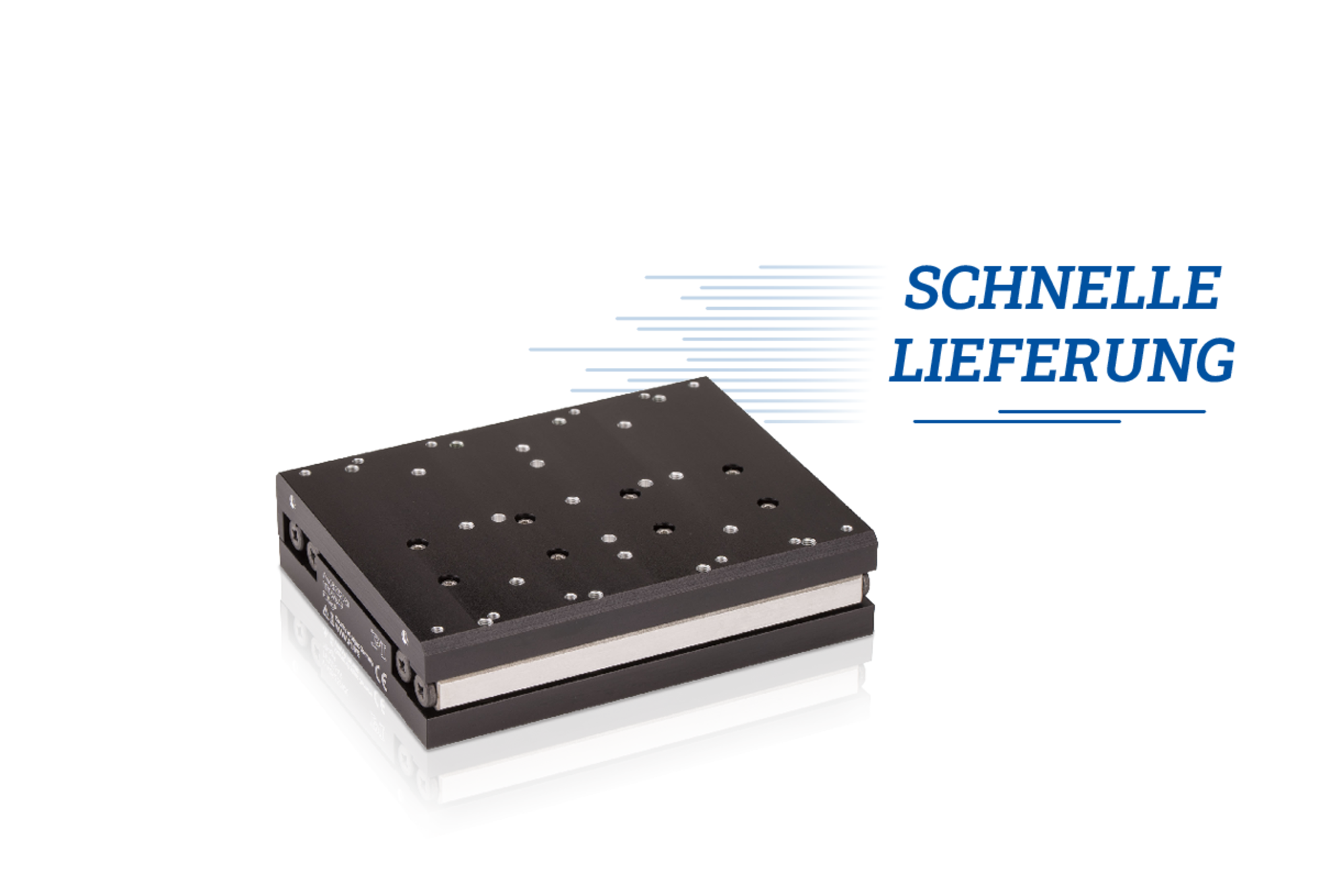

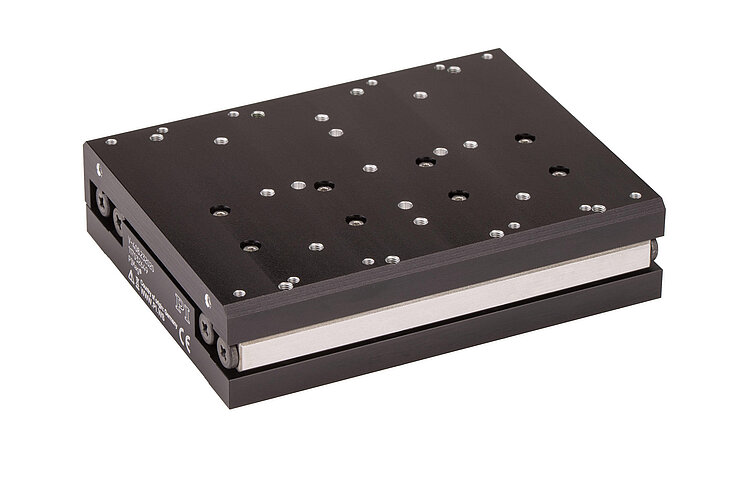

V-408 PIMag®Lineartisch

Preisgünstig, mit Linearmotor

V-408 PIMag®Lineartisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

PIMag® Linearmotor

Linearmotoren sind elektromagnetische Direktantriebe. Sie verzichten auf mechanische Bauteile im Antriebsstrang und übertragen die Antriebskraft direkt und reibungsfrei auf die Bewegungsplattform. Die Antriebe erreichen hohe Geschwindigkeiten und Beschleunigungen. Eisenbehaftete Motoren kommen zum Einsatz, wenn hohe Kräfte und Beschleunigungen erreicht werden sollen, der Bauraum jedoch begrenzt ist. Die Bauweise mit Eisenkernen maximiert die magnetischen Kräfte und sorgt für eine hohe thermische Stabilität des Antriebs.

PIMag®

PI entwickelt elektromagnetische Motoren auch selbst, wenn Positioniersysteme Leistungsmerkmale erreichen sollen, die mit am Markt verfügbaren Antriebskomponenten nicht möglich sind, z. B. um eine hohe Kraftdichte oder kompakte Bauweise zu erzielen. Die eigenentwickelten Motoren sind mit dem Markennamen PIMag® gekennzeichnet.

Kreuzrollenführung

Bei Kreuzrollenführungen wird der Punktkontakt der Kugeln in Kugelführungen durch den Linienkontakt gehärteter Rollen ersetzt. Sie sind dadurch wesentlich steifer und kommen mit geringerer Vorspannung aus, was die Reibung reduziert und einen gleichmäßigeren Lauf ermöglicht. Kreuzrollenführungen zeichnen sich darüber hinaus durch hohe Führungsgenauigkeit und Tragfähigkeit aus. Zwangsgesteuerte Wälzkörperkäfige verhindern Käfigwandern.

Direkte Positionsmessung

Die Positionsmessung erfolgt mit höchster Genauigkeit direkt an der bewegten Plattform, so dass Nichtlinearität, mechanisches Spiel oder elastische Deformation keinen Einfluss auf die Positionsmessung haben.

Einsatzgebiete

Industrie und Forschung. Automatisierungstechnik mit hohen Anforderungen an Dynamik und Präzision.

Spezifikationen

Datenblatt

Datenblatt V-408

Version / Datum
2020-05-26
pdf - 569 KB
Version / Datum
2020-05-26
pdf - 572 KB
Version / Datum
2020-01-14
pdf - 449 KB
Version / Datum
2019-04-01
pdf - 733 KB

Downloads

Datenblatt

Datenblatt

Datenblatt V-408

Version / Datum
2020-05-26
pdf - 569 KB
Version / Datum
2020-05-26
pdf - 572 KB
Version / Datum
2020-01-14
pdf - 449 KB
Version / Datum
2019-04-01
pdf - 733 KB

Dokumentation

Dokumentation

Kurzanleitung MP163EK

Positioners with Magnetic Linear Motor: V-308 / V-408 / V-508 / V-52x / V-551 / V-610 / V-73x / V-741

Version / Datum
4.1.0 06/2023
pdf - 872 KB
Version / Datum
4.1.0 06/2023
pdf - 926 KB
Dokumentation

Benutzerhandbuch V408M0001

V-408.132020 PIMAG® POSITIONIERER

Version / Datum
2020-02-17
pdf - 3 MB
Version / Datum
2020-02-17
pdf - 3 MB
Dokumentation

Benutzerhandbuch V408M0002

V-408.232020 PIMAG® POSITIONIERER

Version / Datum
2020-02-17
pdf - 3 MB
Version / Datum
2020-02-17
pdf - 3 MB

3-D-Modelle

3-D-Modelle

V-408 3-D model

V-408 3-D model

zip - 374 KB

Animierte 3-D-Modelle

Animierte 3-D-Modelle

Bewegliches 3D-Modell V-408.232020

zip - 363 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

V-408.132020
PIMag® Lineartisch, 80 mm Breite, 25 mm Stellweg, 80 N Belastbarkeit, inkrementeller Linearencoder mit sin/cos-Signalübertragung, 80 µm Sensorsignalperiode, eisenbehafteter 3-Phasen-Linearmotor, 48 V
V-408.232020
PIMag® Lineartisch, 80 mm Breite, 50 mm Stellweg, 80 N Belastbarkeit, inkrementeller Linearencoder mit sin/cos-Signalübertragung, 80 µm Sensorsignalperiode, eisenbehafteter 3-Phasen-Linearmotor, 48 V

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.
