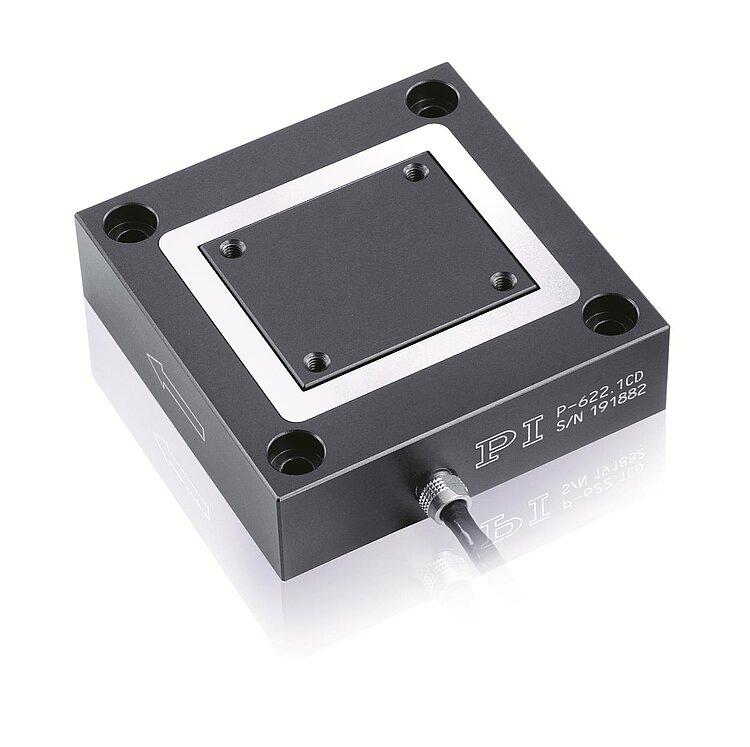

P-620.1 – P-629.1 PIHera Linearer Präzisionspositionierer

Variabel in Stellweg und Achskonfiguration

  • Stellwege 50 bis 1800 µm
  • Auflösung bis 0,1 nm
  • Linearitätsabweichung 0,02 %

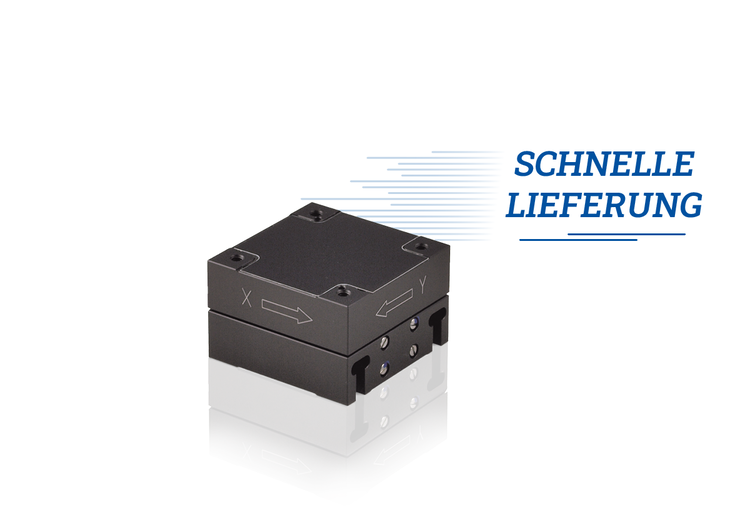

  • X-, XY-, Z-Versionen; XYZ-Kombination möglich
P-620.1 – P-629.1 PIHera Linearer Präzisionspositionierer
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Einsatzgebiete

  • Interferometrie
  • Mikroskopie
  • Nanopositionierung
  • Biotechnologie
  • Testanwendungen
  • Halbleitertechnik
  • Photonik
  • Faserpositionierung

Überragende Lebensdauer dank PICMA® Piezoaktoren

Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Sub-Nanometer-Auflösung mit kapazitiven Sensoren

Kapazitive Sensoren messen kontaktfrei mit Sub-Nanometer-Auflösung. Sie garantieren eine herausragende Linearität der Bewegung, eine hohe Langzeitstabilität und eine Bandbreite im kHz-Bereich.

Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen

Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.

Höchste Genauigkeit durch direkte Positionsmessung

Bewegungen werden direkt an der Bewegungsplattform ohne Beeinflussung durch Antriebs- oder Führungselemente gemessen. Dies ermöglicht eine optimale Wiederholgenauigkeit, eine hervorragende Stabilität und eine steife, schnell ansprechende Regelung.
