DT-80 Rotationstisch, 40 mm Ø Apertur, DC-Motor, >360° Drehbereich, mechanischer Referenzschalter

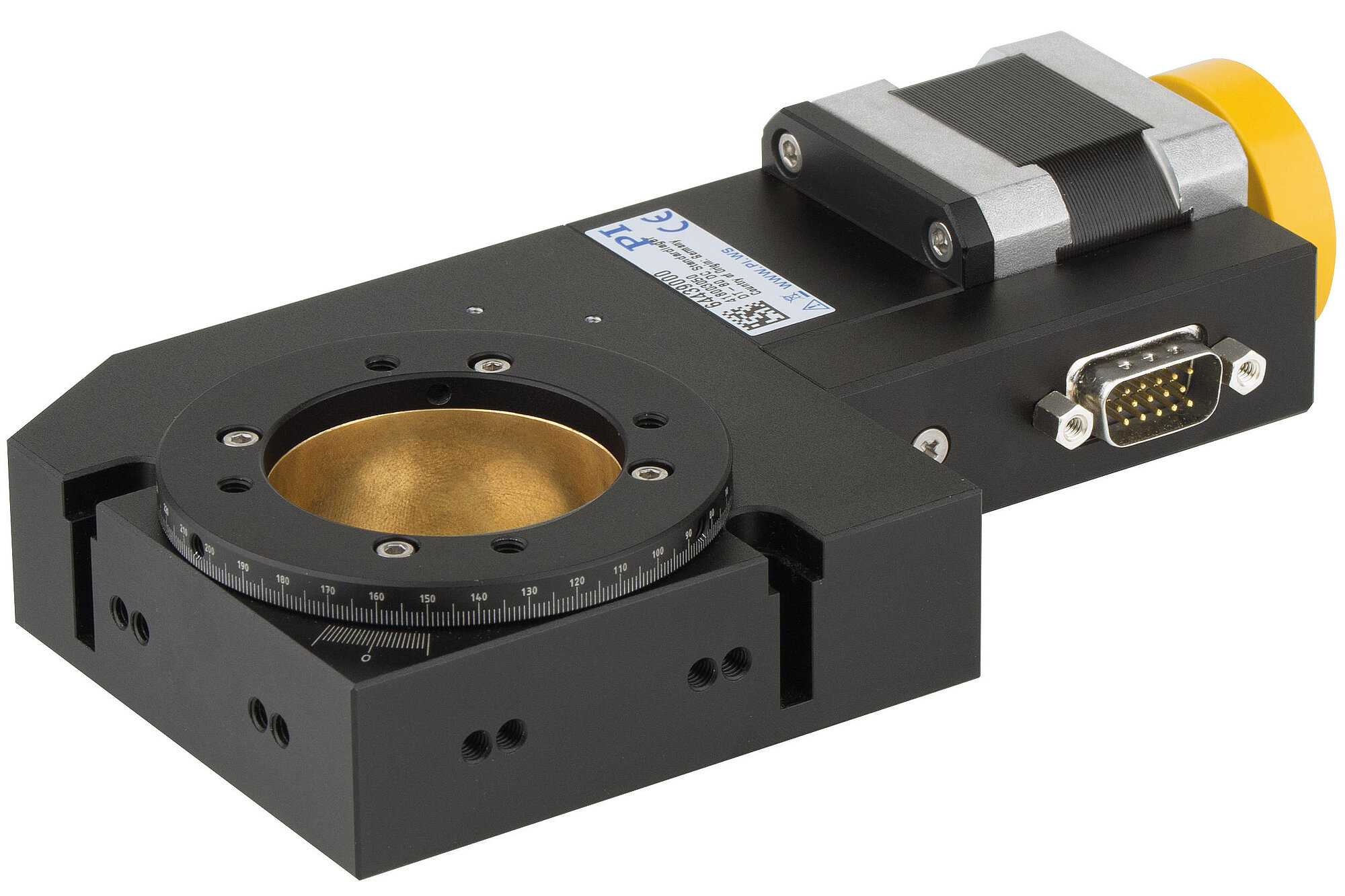

DT-80 Kompakter Rotationstisch
Große Apertur
- Unbegrenzter Stellbereich
- Wiederholgenauigkeit bis 175 µrad
- Höchstgeschwindigkeit 40°/s
- Referenzschalter
DT-80 Rotationstisch, Schrittmotor, Abmessungen in mm
DT-80 Rotationstisch, Schrittmotor, Abmessungen in mm
DT-80 Rotationstisch, Schrittmotor, Abmessungen in mm.
Richtung der Achsen und Momente für Rotationstische
DT-80 Kompakter Rotationstisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Rotationstisch der Präzisionsklasse
Schneckenantrieb mit hoher Untersetzung für präzise Positionierung. Große Apertur mit 40 mm Ø. Mechanischer Referenzschalter.
Antriebsarten
- DC-Servomotor mit Rotationsencoder auf der Motorwelle
- Schrittmotor
Einsatzgebiete
Präzisions-Mikromontage. Forschung. Automatisierung.
Spezifikationen
Spezifikationen
| Bewegen | 64439100 | 64439200 | Toleranz |
|---|---|---|---|
| Aktive Achsen | θZ | θZ | |
| Rotationsbereich in θZ | 360 ° | 360 ° | |
| Maximale Winkelgeschwindigkeit in θZ, unbelastet | 40 °/s | 30 °/s | |
| Lineares Übersprechen in X bei Bewegung in θZ | ± 30 µm | ± 30 µm | typ. |
| Lineares Übersprechen in Y bei Bewegung in θZ | ± 30 µm | ± 30 µm | typ. |
| Lineares Übersprechen in Z bei Bewegung in θZ | ± 30 µm | ± 30 µm | typ. |
| Rotatorisches Übersprechen in θX bei Bewegung in θZ | ± 100 µrad | ± 100 µrad | typ. |
| Rotatorisches Übersprechen in θY bei Bewegung in θZ | ± 100 µrad | ± 100 µrad | typ. |
| Positionieren | 64439100 | 64439200 | Toleranz |
| Integrierter Sensor | Inkrementeller Rotationsencoder | ||
| Unidirektionale Wiederholgenauigkeit in θZ | 175 µrad | 175 µrad | typ. |
| Bidirektionale Wiederholgenauigkeit in θZ | ± 3491 µrad | ± 3491 µrad | typ. |
| Kleinste Schrittweite in θZ | 69,8 µrad | 69,8 µrad | typ. |
| Sensorauflösung | 2000 Impulse/U | ||
| Referenzschalter | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | |
| Antriebseigenschaften | 64439100 | 64439200 | Toleranz |
| Antriebstyp | DC-Motor | 2-Phasen-Schrittmotor | |
| Nennspannung | 24 V | 24 V | |
| Spitzenspannung | 48 V | 48 V | |
| Nennstrom, effektiv | 1,3 A | 1,7 A | typ. |
| Antriebsmoment gegen die Uhrzeigerrichtung in θZ | 0,1 N·m | 0,1 N·m | max. |
| Antriebsmoment in Uhrzeigerrichtung in θZ | 0,1 N·m | 0,1 N·m | max. |
| Widerstand Phase-Phase | 5 Ω | 1,7 Ω | typ. |
| Induktivität Phase-Phase | 0,54 mH | 3,3 mH | |
| Motorauflösung | 200 Vollschritte/U | ||
| Mechanische Eigenschaften | 64439100 | 64439200 | Toleranz |
| Lagertyp | Kugellager | Kugellager | |
| Schneckengetriebeuntersetzung | 180 | 180 | |
| Zulässige Druckkraft in X | 10 N | 10 N | max. |
| Zulässige Druckkraft in Y | 10 N | 10 N | max. |
| Zulässige Druckkraft in Z | 20 N | 20 N | max. |
| Zulässiges Moment in θX | 5 N·m | 5 N·m | max. |
| Zulässiges Moment in θY | 5 N·m | 5 N·m | max. |
| Gesamtmasse | 800 g | 800 g | |
| Material | Aluminium, eloxiert | Aluminium, eloxiert | |
| Anschlüsse und Umgebung | 64439100 | 64439200 | Toleranz |
| Anschluss | HD D-Sub 15-polig (m) | HD D-Sub 15-polig (m) | |
| Empfohlene Controller / Treiber | C-863 (einachsig) C-884 (bis zu 6 Achsen) C-885 mit C-863.20C885 (bis zu 40 Achsen) Modularer ACS-Controller | C-663.12 (einachsig) C-885 mit C-663.12C885 (bis zu 20 Achsen) Modularer ACS-Controller | |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C |
Downloads
Produktmitteilung
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch DT-80
Kompakter Rotationstisch
Version / Datum
2019-07-19
pdf - 687 KB
Version / Datum
2019-07-19
pdf - 722 KB
3-D-Modelle
3-D-Modelle
DT-80 3D-Modell
zip - 3 MB
Separates Anschlusskabel jeweils erforderlich für Motor- und Sensorverbindung.
