N-470.11V
PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 7 mm Stellweg; M10×1 Gewinde; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; vakuumkompatibel bis 10-6 hPa; 1 m Kabellänge
N-470.V PiezoMike Linearaktor
Minimale Abmessungen, hohe Kräfte, stabile Positionierung, Vakuum bis 10-6 hPa
- Haltekraft 100 N
- Schrittweite 20 nm
- Stellweg 7 mm bis 13 mm
- Kompakte Bauform
- Vorschubkraft 22 N
- Lebensdauer >50.000.000 Schritte

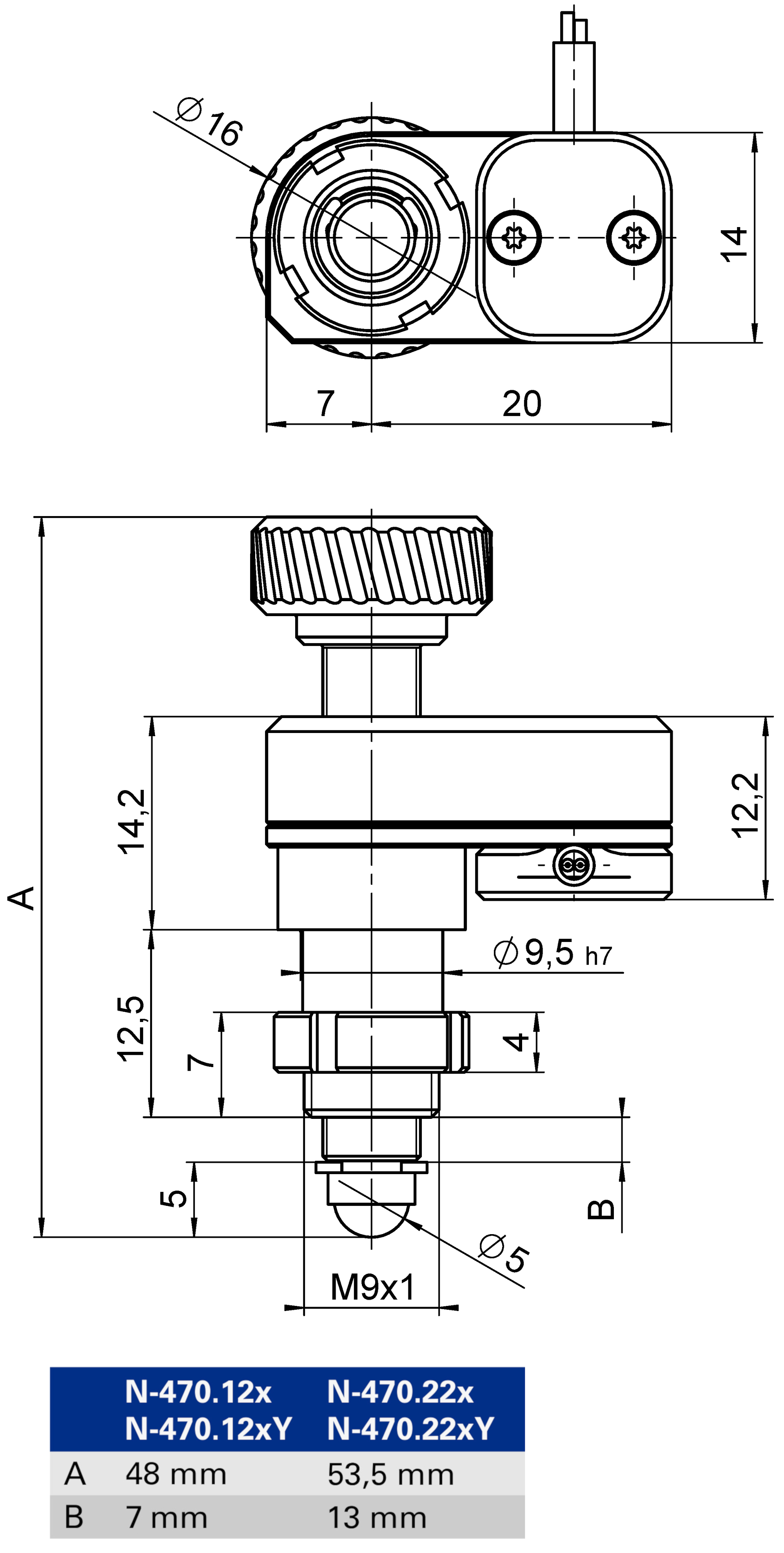

N-470 mit Klemmschaft, Abmessungen in mm.

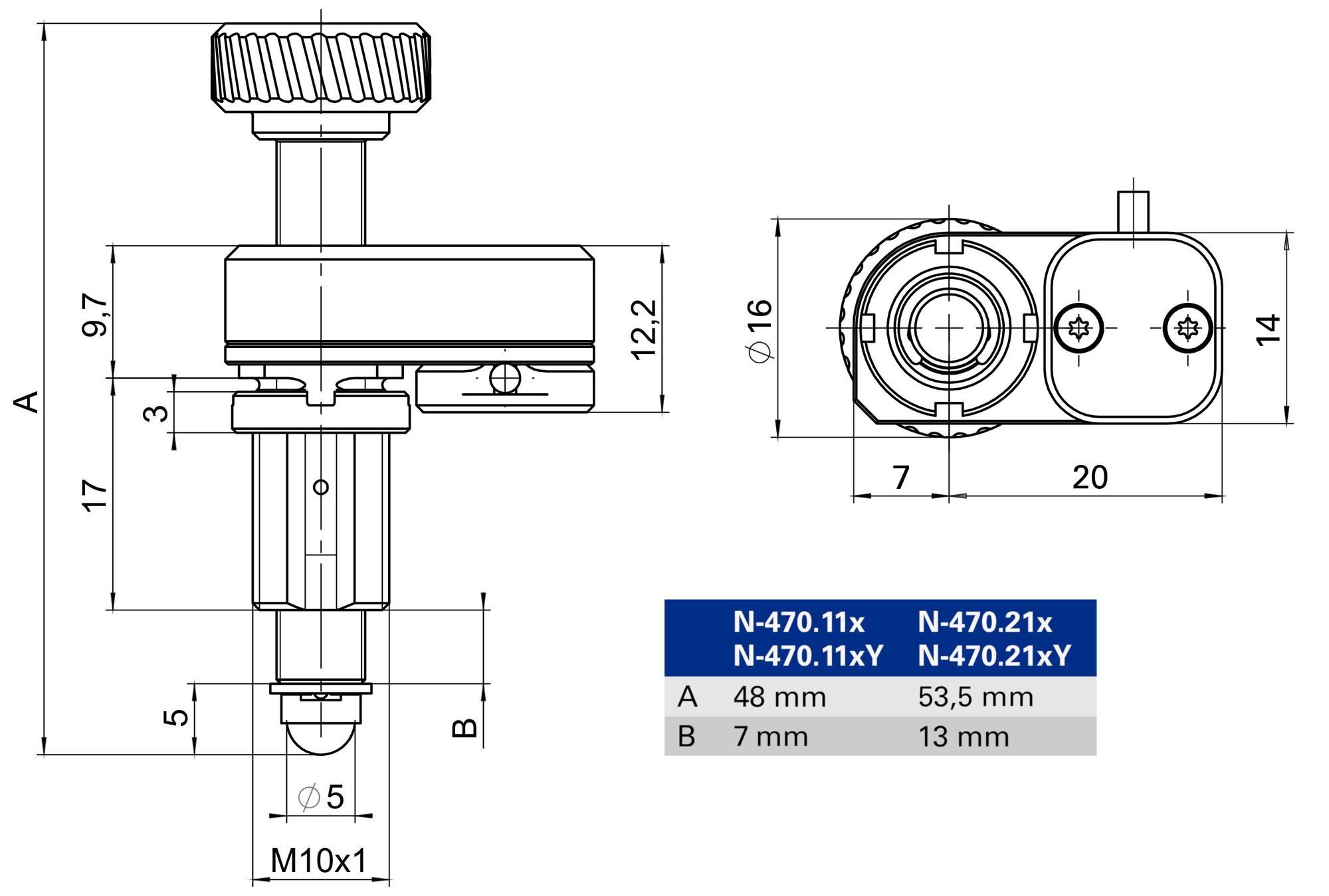

N-470 mit Befestigungsgewinde, Abmessungen in mm.

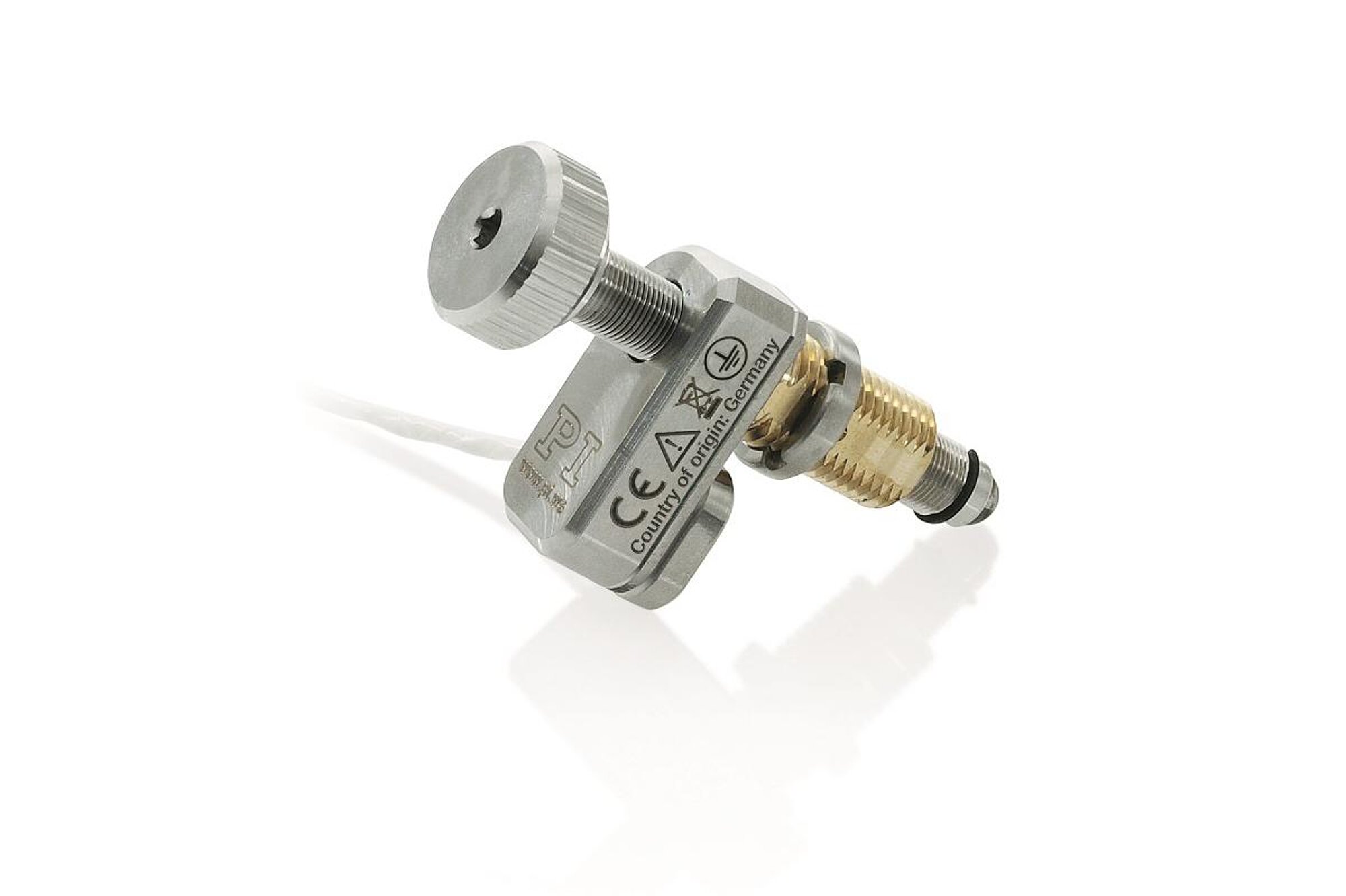

N-470.V PiezoMike Linearaktor
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Linearaktor mit Piezomotoren
Linearer Schraubenaktor mit Piezoträgheitsantrieb für hochauflösende und stabile Positionierung. Ungeregelter Betrieb im Vollschritt-Betrieb.
Piezomotoren
Kompaktes, preisgünstiges Trägheitsantriebsprinzip (Stick-Slip). Im Stillstand ist der Antrieb selbsthemmend, muss nicht bestromt werden und erwärmt sich nicht. Er hält die Position mit maximaler Kraft.
Justage mechanischer und optomechanischer Komponenten
Stabile Justage in optischen Strahlengängen. Langzeitpositionierung: Hohe Stabilität an der Zielposition, zuverlässiges Anlaufen auch nach langen Stillstandzeiten. Hohe Haltekraft und Auflösung durch die Kombination von Piezoaktoren und mechanischer Gewindeübersetzung. Vakuumtauglich bis 10-6 hPa.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
Klicken Sie in die Tabelle und nutzen Sie die Pfeiltasten auf Ihrer Tastatur, um nach links und rechts zu scrollen.
| Bewegen | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | Toleranz |
|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | |
| Stellweg in X | 7 mm | 7 mm | 7 mm | 13 mm | 13 mm | 13 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 2,4 mm/min | 2,4 mm/min | 2,4 mm/min | 2,4 mm/min | 2,4 mm/min | 2,4 mm/min | |
| Typische Geschwindigkeit in X, unbelastet | 0,5 mm/min | 0,5 mm/min | 0,5 mm/min | 0,5 mm/min | 0,5 mm/min | 0,5 mm/min | |
| Positionieren | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | Toleranz |
| Schrittweite im Teilschrittbetrieb | 20 nm | 20 nm | 20 nm | 20 nm | 20 nm | 20 nm | |
| Schrittweite im Vollschrittbetrieb | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | |
| Antriebseigenschaften | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | Toleranz |
| Antriebstyp | Piezoelektrischer Trägheitsantrieb | Piezoelektrischer Trägheitsantrieb | Piezoelektrischer Trägheitsantrieb | Piezoelektrischer Trägheitsantrieb | Piezoelektrischer Trägheitsantrieb | Piezoelektrischer Trägheitsantrieb | |
| Betriebsspannung, Spitze-Spitze | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | |
| Maximale Leistungsaufnahme | 5 W | 5 W | 5 W | 5 W | 5 W | 5 W | |
| Antriebskraft in positiver Bewegungsrichtung in X | 22 N | 22 N | 22 N | 22 N | 22 N | 22 N | max. |
| Maximale Betriebsfrequenz im Dauerbetrieb | 200 Hz | 200 Hz | 200 Hz | 200 Hz | 200 Hz | 200 Hz | |
| Maximale Betriebsfrequenz kurzzeitig | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | |
| Mechanische Eigenschaften | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | Toleranz |
| Steifigkeit in X | 15 N/µm | 15 N/µm | 15 N/µm | 15 N/µm | 15 N/µm | 15 N/µm | ±10 % |
| Zulässige Druckkraft in Y | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | max. |
| Haltekraft in X, passiv | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | min. |
| Gesamtmasse | 80 g | 80 g | 80 g | 85 g | 85 g | 85 g | |
| Material | Schraube: Edelstahl. Gehäuse: Edelstahl. | Schraube: Edelstahl. Gehäuse: Edelstahl. | Schraube: Edelstahl. Gehäuse: Edelstahl. | Schraube: Edelstahl. Gehäuse: Edelstahl. | Schraube: Edelstahl. Gehäuse: Edelstahl. | Schraube: Edelstahl. Gehäuse: Edelstahl. | |
| Mechanisches Interface | M10x1 Befestigungsgewinde | M10x1 Befestigungsgewinde | 9,5 mm Klemmschaft | M10x1 Befestigungsgewinde | M10x1 Befestigungsgewinde | 9,5 mm Klemmschaft | |
| Anschlüsse und Umgebung | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | Toleranz |
| Betriebstemperaturbereich | 10 bis 40 °C | 10 bis 40 °C | 10 bis 40 °C | 10 bis 40 °C | 10 bis 40 °C | 10 bis 40 °C | |
| Anschluss | Offene Litzen | Offene Litzen | Offene Litzen | Offene Litzen | Offene Litzen | Offene Litzen | |
| Kabellänge | 1 m | 1 m | 1 m | 1 m | 1 m | 1 m | |
| Empfohlene Controller / Treiber | E-872.401 | E-872.401 | E-872.401 | E-872.401 | E-872.401 | E-872.401 | |
| Vakuumklasse | 10⁻⁶ hPa | 10⁻⁶ hPa | 10⁻⁶ hPa | 10⁻⁶ hPa | 10⁻⁶ hPa | 10⁻⁶ hPa |
Maximale Geschwindigkeit in X, unbelastet: Für den Dauerbetrieb nicht geeignet (siehe Benutzerhandbuch).
Kabellänge / Stecker: 1 m Anschlusskabel am Aktor, Kabelende mit offenen Litzen; 2 m separates Anschlusskabel, offene Litzen auf LEMO 3-polig.
Sonderausführungen auf Anfrage.
