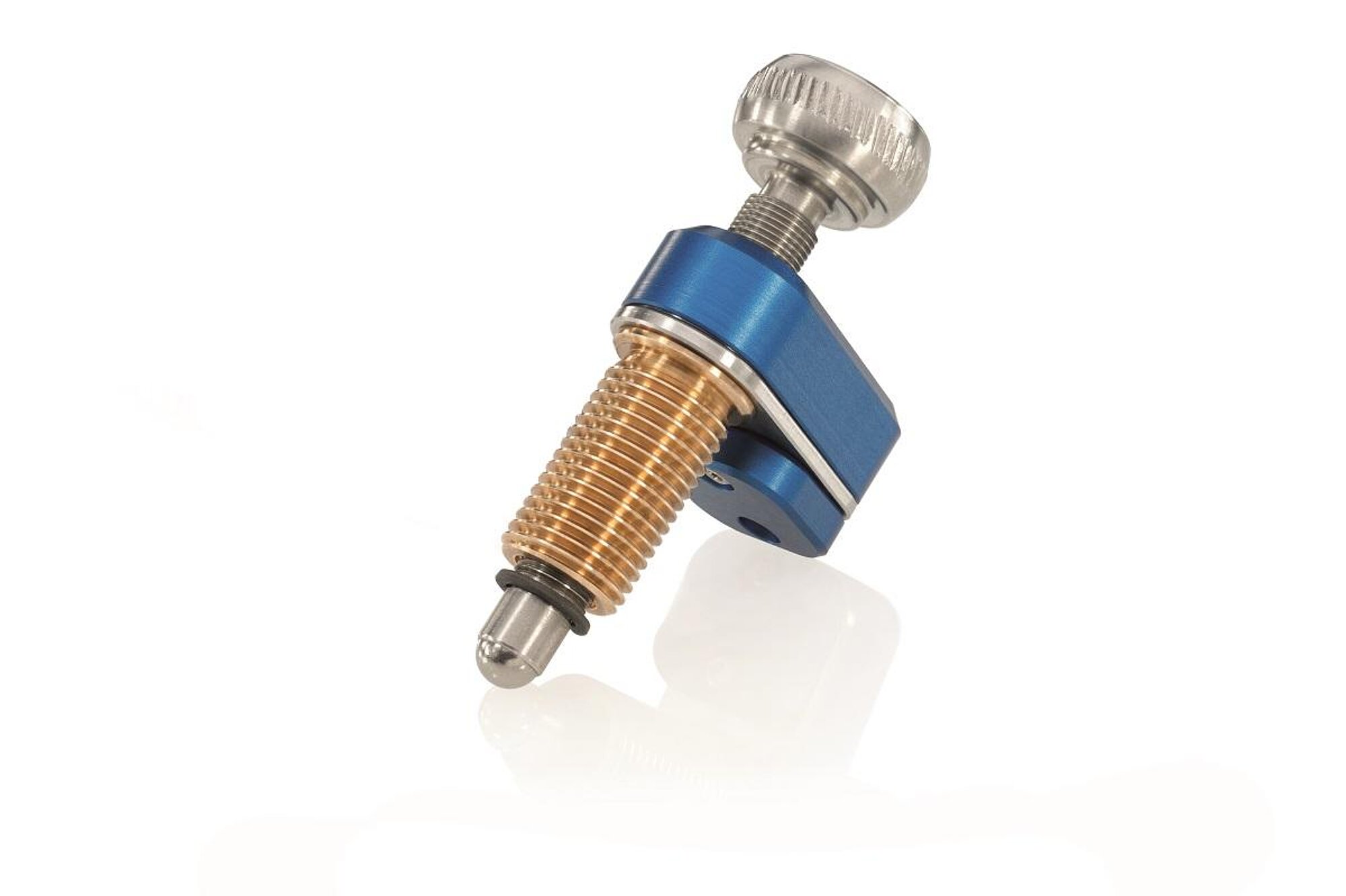

N-470 PiezoMike Linearaktor

Minimale Abmessungen, hohe Kräfte, stabile Positionierung

Haltekraft 100 N, Vorschubkraft 22 N
Schrittweite 20 nm
Stellweg 7 mm bis 13 mm
Kompakte Bauform
Lebensdauer >1.000.000.000 Schritte
Selbsthemmend im Ruhezustand, keine Wärmeentwicklung

Angebot / Bestellung

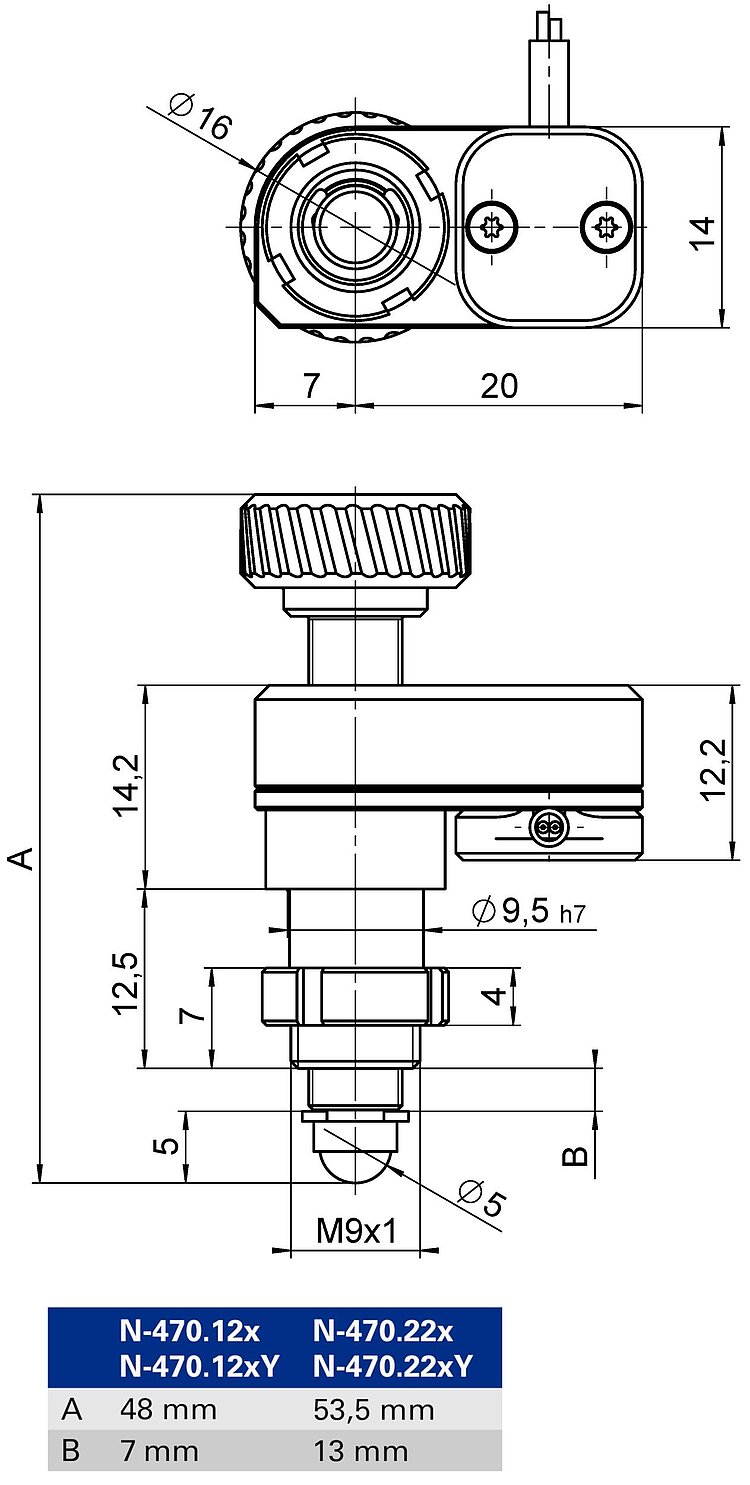

N-470 mit Klemmschaft, Abmessungen in mm.

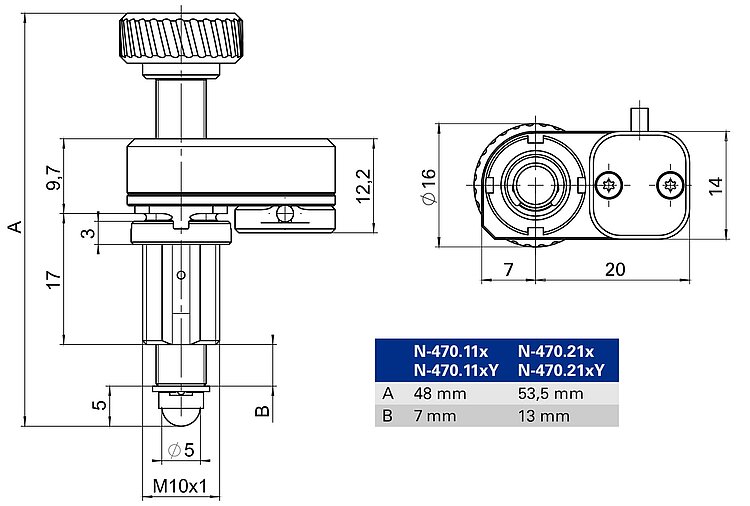

N-470 mit Befestigungsgewinde, Abmessungen in mm.

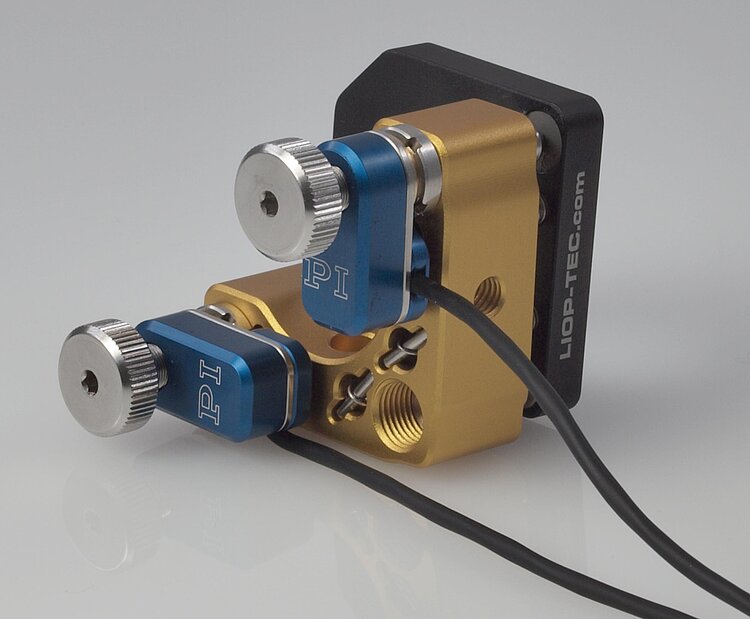

PiezoMike Linearaktoren ersetzen manuelle Mikrometerschrauben in einer Kippspiegelmechanik

Linearaktor mit Piezomotoren

Linearer Schraubenaktor mit Piezoträgheitsantrieb für hochauflösende und stabile Positionierung.

Piezomotoren

Kompaktes, preisgünstiges Trägheitsantriebsprinzip (Stick-Slip). Im Stillstand ist der Antrieb selbsthemmend, muss nicht bestromt werden und erwärmt sich nicht. Er hält die Position mit maximaler Kraft.

Justage mechanischer und optomechanischer Komponenten

Stabile Justage in optischen Strahlengängen. Langzeitpositionierung: Hohe Stabilität an der Zielposition, zuverlässiges Anlaufen auch nach langen Stillstandzeiten. Hohe Haltekraft und Auflösung durch die Kombination von Piezoaktoren und mechanischer Gewindeübersetzung.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2024-12-02

pdf - 801 KB

Version / Datum

2024-12-02

pdf - 804 KB

Download

Bewegen	N-470.110	N-470.110Y	N-470.120	N-470.120Y	N-470.210	N-470.210Y	N-470.220	N-470.220Y	Toleranz
Aktive Achsen	X	X	X	X	X	X	X	X
Stellweg in X	7 mm	7 mm	7 mm	7 mm	13 mm	13 mm	13 mm	13 mm
Maximale Geschwindigkeit in X, unbelastet	2,4 mm/min	2,4 mm/min	2,4 mm/min	2,4 mm/min	2,4 mm/min	2,4 mm/min	2,4 mm/min	2,4 mm/min
Antriebseigenschaften	N-470.110	N-470.110Y	N-470.120	N-470.120Y	N-470.210	N-470.210Y	N-470.220	N-470.220Y	Toleranz
Antriebstyp	Piezoelektrischer Trägheitsantrieb	Piezoelektrischer Trägheitsantrieb	Piezoelektrischer Trägheitsantrieb	Piezoelektrischer Trägheitsantrieb	Piezoelektrischer Trägheitsantrieb	Piezoelektrischer Trägheitsantrieb	Piezoelektrischer Trägheitsantrieb	Piezoelektrischer Trägheitsantrieb
Betriebsspannung, Spitze-Spitze	80 V	80 V	80 V	80 V	80 V	80 V	80 V	80 V
Maximale Leistungsaufnahme	5 W	5 W	5 W	5 W	5 W	5 W	5 W	5 W
Antriebskraft in positiver Bewegungsrichtung in X	22 N	22 N	22 N	22 N	22 N	22 N	22 N	22 N	max.
Maximale Betriebsfrequenz im Dauerbetrieb	400 Hz	400 Hz	400 Hz	400 Hz	400 Hz	400 Hz	400 Hz	400 Hz
Maximale Betriebsfrequenz kurzzeitig	2000 Hz	2000 Hz	2000 Hz	2000 Hz	2000 Hz	2000 Hz	2000 Hz	2000 Hz
Mechanische Eigenschaften	N-470.110	N-470.110Y	N-470.120	N-470.120Y	N-470.210	N-470.210Y	N-470.220	N-470.220Y	Toleranz
Steifigkeit in X	15 N/µm	15 N/µm	15 N/µm	15 N/µm	15 N/µm	15 N/µm	15 N/µm	15 N/µm	±10 %
Zulässige Druckkraft in Y	1 N	1 N	1 N	1 N	1 N	1 N	1 N	1 N	max.
Haltekraft in X, passiv	100 N	100 N	100 N	100 N	100 N	100 N	100 N	100 N	min.
Gesamtmasse	80 g	80 g	80 g	80 g	80 g	80 g	80 g	80 g
Material	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.	Schraube: Edelstahl. Gehäuse: Aluminium (eloxiert). Mutter: Bronze.
Mechanisches Interface	M10x1 Befestigungsgewinde	M10x1 Befestigungsgewinde	9,5 mm Klemmschaft	9,5 mm Klemmschaft	M10x1 Befestigungsgewinde	M10x1 Befestigungsgewinde	9,5 mm Klemmschaft	9,5 mm Klemmschaft
Anschlüsse und Umgebung	N-470.110	N-470.110Y	N-470.120	N-470.120Y	N-470.210	N-470.210Y	N-470.220	N-470.220Y	Toleranz
Betriebstemperaturbereich	10 bis 40 °C	10 bis 40 °C	10 bis 40 °C	10 bis 40 °C	10 bis 40 °C	10 bis 40 °C	10 bis 40 °C	10 bis 40 °C
Anschluss	LEMO FFA.0S.303.CLAC32	LEMO FFA.0S.303.CLAC32	LEMO FFA.0S.303.CLAC32	LEMO FFA.0S.303.CLAC32	LEMO FFA.0S.303.CLAC32	LEMO FFA.0S.303.CLAC32	LEMO FFA.0S.303.CLAC32	LEMO FFA.0S.303.CLAC32
Kabellänge	2 m	2 m	2 m	2 m	2 m	2 m	2 m	2 m
Empfohlene Controller / Treiber	E-872.401	E-872.401	E-872.401	E-872.401	E-872.401	E-872.401	E-872.401	E-872.401

Maximale Geschwindigkeit in X, unbelastet: Für den Dauerbetrieb nicht geeignet (siehe Benutzerhandbuch).

Sonderausführungen auf Anfrage.

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.

Download Datenblatt downloads Angebot / Bestellung

Produktmitteilung

Version / Datum

2023-01-23

pdf - 86 KB

Download

Produktmitteilung

Version / Datum

2020-05-20

pdf - 225 KB

Englisch

Download

Datenblatt

Version / Datum

2024-12-02

pdf - 801 KB

Version / Datum

2024-12-02

pdf - 804 KB

Download

Dokumentation

PiezoMike Linearaktoren: N-45x / N-47x / N-48x

Version / Datum

1.1.0 03/2020

pdf - 1 MB

Version / Datum

1.1.0 03/2020

pdf - 1 MB

Download

Dokumentation

N-470 PiezoMike Linearaktor

Version / Datum

2025-02-14

pdf - 11 MB

Version / Datum

2025-02-14

pdf - 10 MB

3-D-Modelle

zip - 2 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

N-470.110

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 7 mm Stellweg; M10×1 Gewinde; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

N-470.110Y

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 7 mm Stellweg; M10×1 Gewinde; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge; gedrehter Kabelabgang

Auf die Anfrageliste Von der Anfrageliste entfernen

N-470.120

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 7 mm Stellweg; 9,5 mm (0,375") Klemmschaft; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

N-470.120Y

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 7 mm Stellweg; 9,5 mm (0,375") Klemmschaft; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge; gedrehter Kabelabgang

Auf die Anfrageliste Von der Anfrageliste entfernen

N-470.210

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 13 mm Stellweg; M10×1 Gewinde; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

N-470.210Y

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 13 mm Stellweg; M10×1 Gewinde; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge; gedrehter Kabelabgang

Auf die Anfrageliste Von der Anfrageliste entfernen

N-470.220

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 13 mm Stellweg; 9,5 mm (0,375") Klemmschaft; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge

Auf die Anfrageliste Von der Anfrageliste entfernen

N-470.220Y

PiezoMike Linearaktor; piezoelektrischer Trägheitsantrieb; 13 mm Stellweg; 9,5 mm (0,375") Klemmschaft; 22 N Vorschubkraft; 2,4 mm/min maximale Geschwindigkeit; 2 m Kabellänge; gedrehter Kabelabgang

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
