M-238 Hochlast-Linearaktor

Dynamischer, hochauflösender Präzisionsantrieb mit DC-Motor und direkter Positionsmessung

Optional: Linearencoder für direkte Positionsmessung
Hohe Belastbarkeit bis 400 N
Stellweg 50 mm
Auflösung bis 0,1 µm
Geschwindigkeit bis 30 mm/s

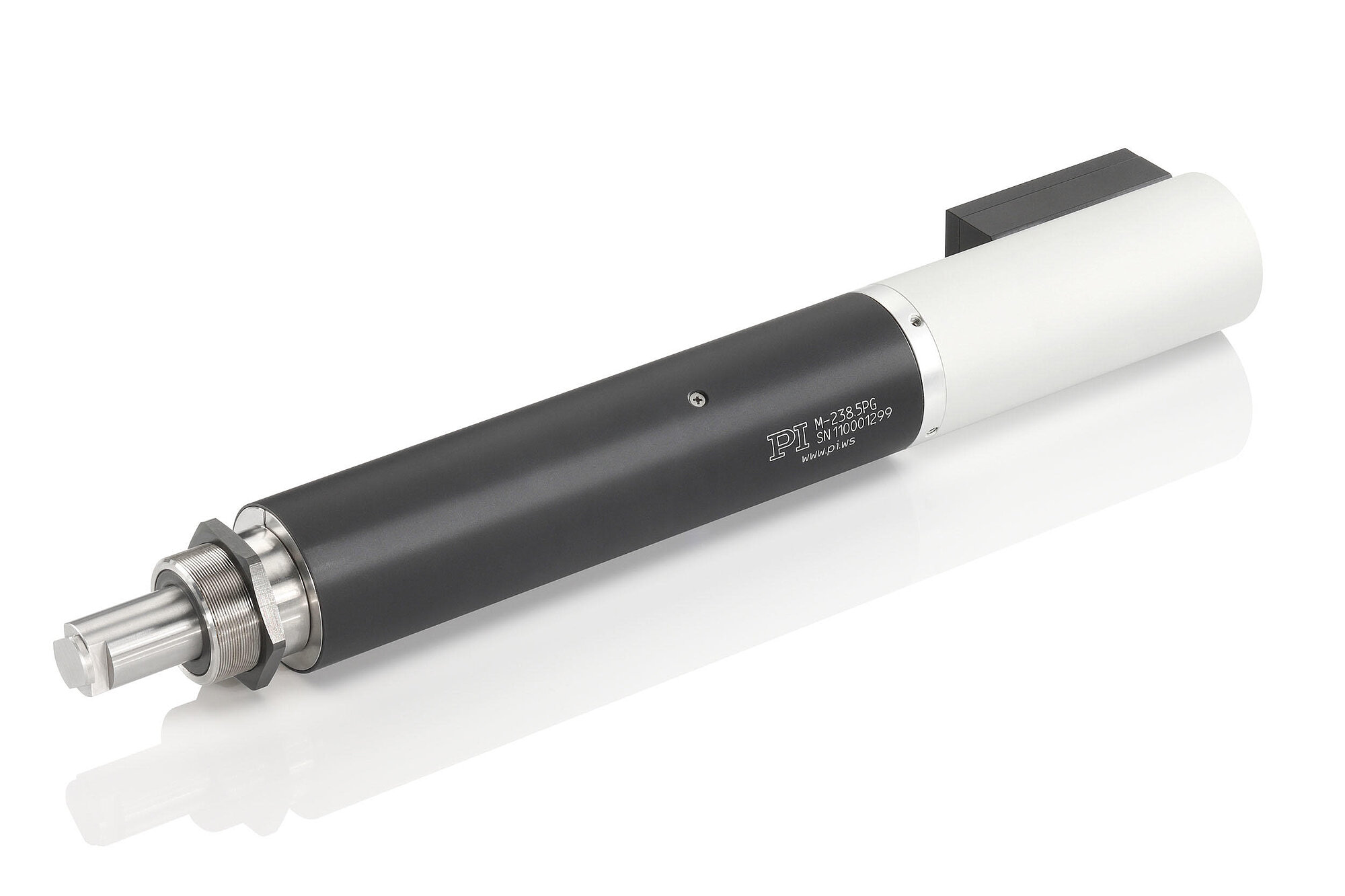

M-238.5PG

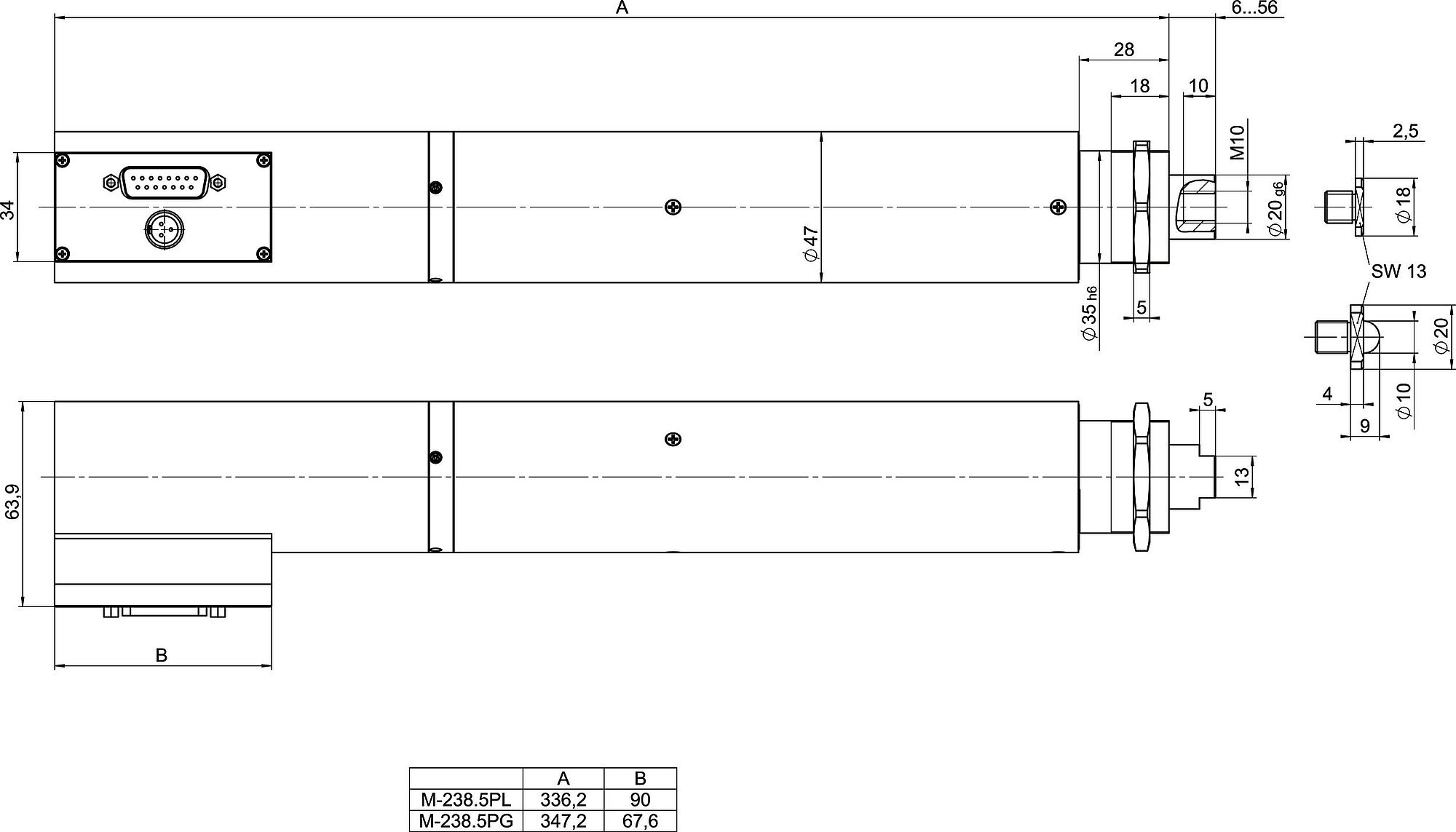

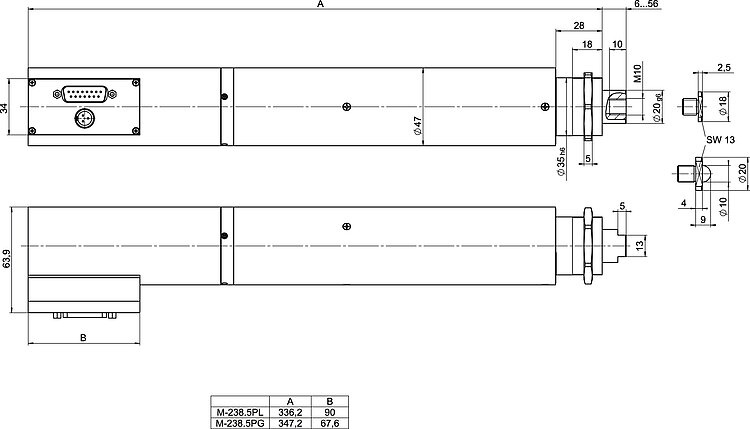

M-238, Abmessungen in mm

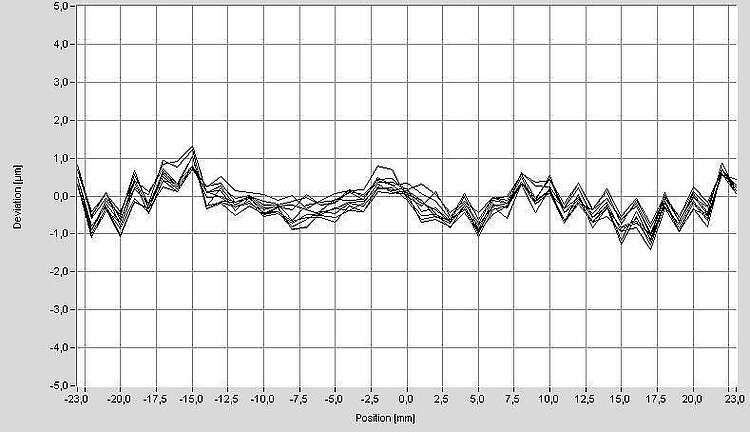

Die Wiederholgenauigkeit des M-238.5PL mit Linearencoder beträgt weniger als 0,3 μm.

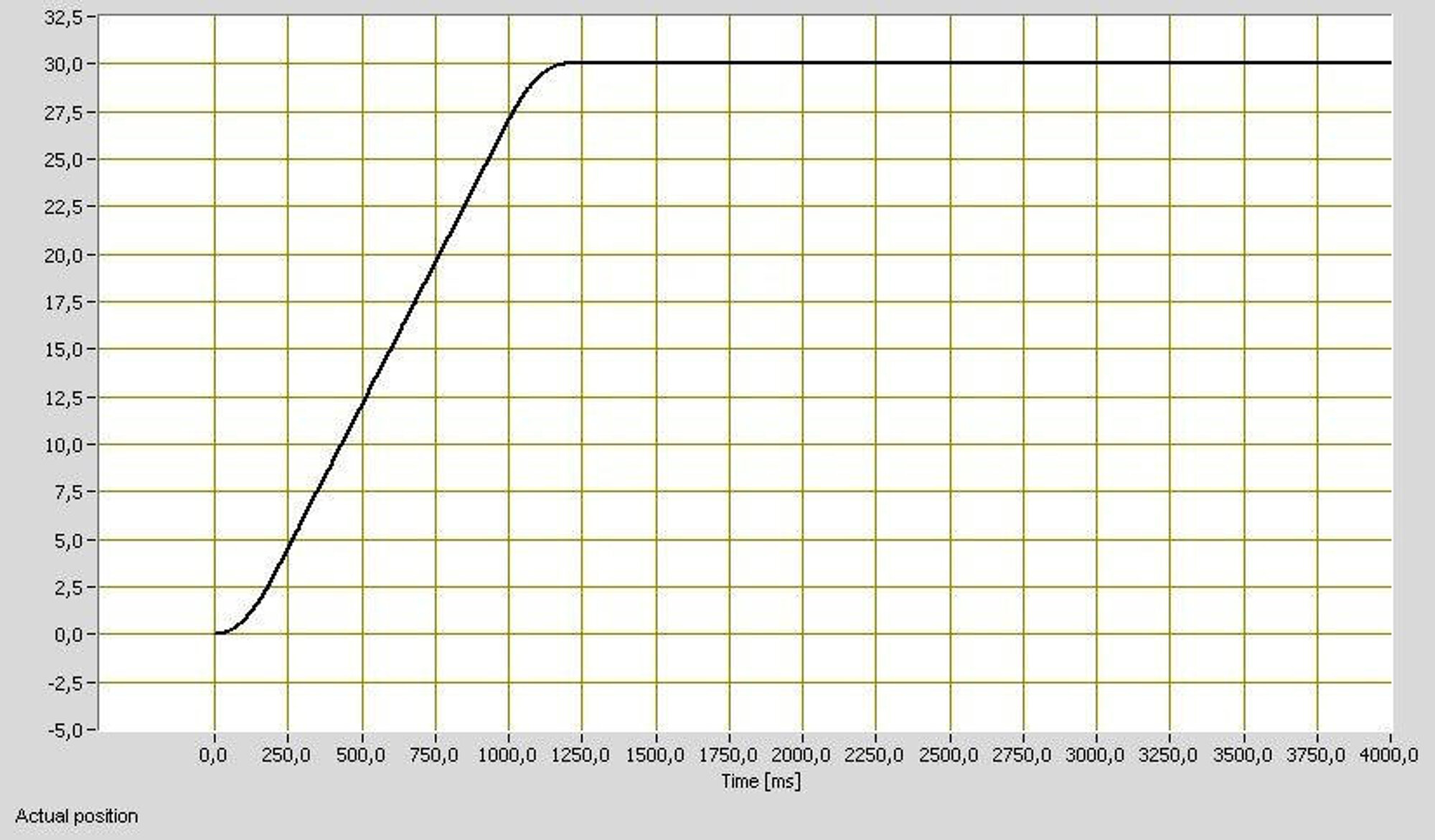

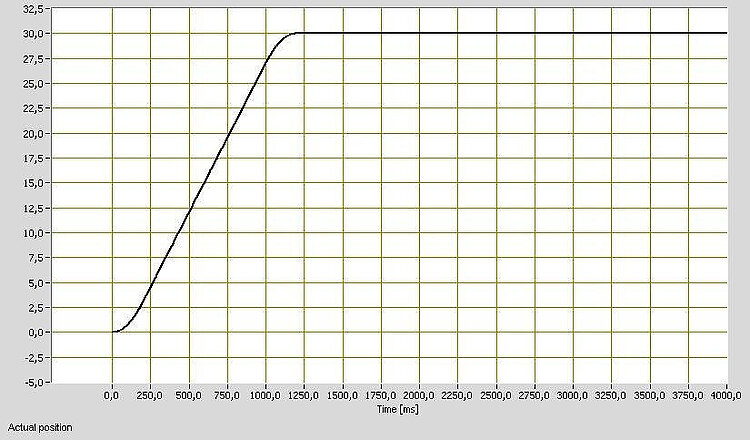

Für einen 30-mm-Schritt benötigt der M-238 weniger als 1,5 Sekunden.

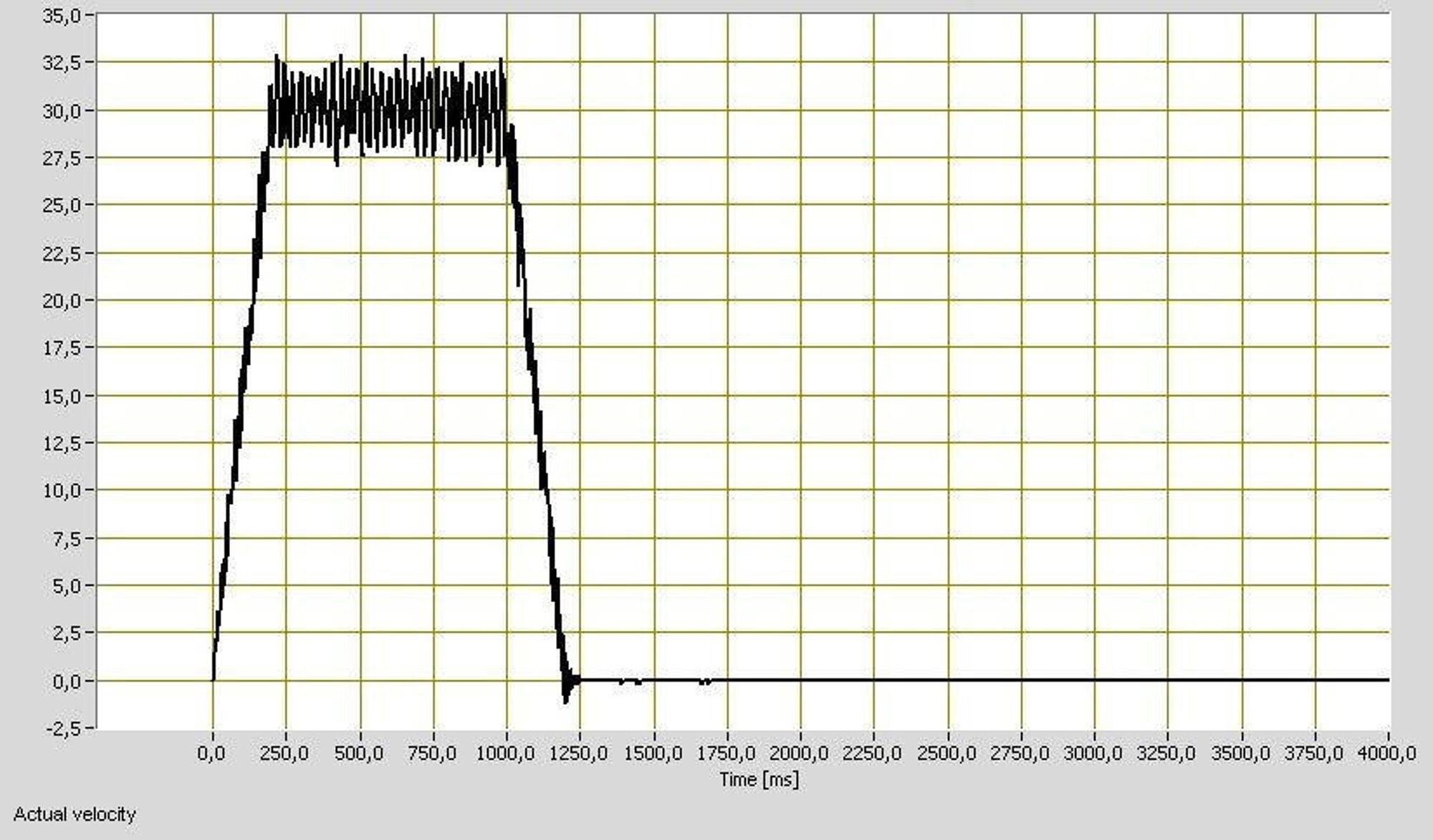

Die Geschwindigkeitskonstanz eines M-238.5PL bei 30 mm/s.

Hochauflösender Hochlastlinearaktor. Hochdynamische, geregelte DC-Motoren für hohe Geschwindigkeiten.

Kugelumlaufspindel für hohe Geschwindigkeiten und Zyklenzahlen. Stabile Lagerung am Schaftausgang reduziert Querkräfte am Stößel. Nichtdrehendes Kopfstück für gleichförmige Bewegung vermeidet Taumelfehler, Drehmomente und Verschleiß am Kontaktpunkt. Inkl. Flach- und Kugelkopfstück zur Entkopplung von Kräften. Kontaktlose Endschalter schützen die Mechanik. Ein richtungserkennender Referenzschalter erleichtert Automatisierungsaufgaben

Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.

Präzisionsjustage, Externes Antriebselement für geführte Systeme.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2018-12-07

pdf - 483 KB

Version / Datum

2018-12-07

pdf - 501 KB

Version / Datum

2019-02-06

pdf - 844 KB

Version / Datum

2019-07-19

pdf - 886 KB

Download

Bewegung und Positionieren	M-238.5PG	M-238.5PL	Einheit	Toleranz
Stellweg	50	50	mm
Integrierter Sensor	Rotationsencoder	Linearencoder
Sensorauflösung	4000 Impulse/U	0,1 µm
Rechnerische Auflösung	0,13	0,1	µm	typ.
Kleinste Schrittweite	0,5	0,3	µm	typ.
Umkehrspiel	3	1	µm	typ.
Unidirektionale Wiederholgenauigkeit	±1	±0,3	µm	typ.
Geschwindigkeit	30	30	mm/s	max.
Referenzschalter Wiederholgenauigkeit	1	1	µm	typ.

Mechanische Eigenschaften	M-238.5PG	M-238.5PL	Einheit	Toleranz
Spindelsteigung	2	2	mm
Getriebeuntersetzung	3,71:1	3,71:1
Druck- / Zugkraft	400	400	N	max.
Zulässige Querkraft	100	100	N	max.

Antriebseigenschaften	M-238.5PG	M-238.5PL	Einheit	Toleranz
Motortyp	DC-Motor, ActiveDrive	DC-Motor, ActiveDrive
Motorspannung	24 V	24 V	V
Motorleistung	80	80	W	nominal

Anschlüsse und Umgebung	M-238.5PG	M-238.5PL	Einheit	Toleranz
Betriebstemperaturbereich	-10 bis 50	-10 bis 50	°C
Material	Aluminium eloxiert, Chromstahl	Aluminium eloxiert, Chromstahl
Masse	2,4	2,4	kg	±5 %
Anschluss	D-Sub 15 (m)	D-Sub 15 (m)
Empfohlene Controller / Treiber	C-863, C-884	C-863, C-884

Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
