M-228 • M-229 Hochauflösender Linearaktor mit Schrittmotor

Kompakt und besonders preisgünstig

Stellwege 10 und 25 mm
Hohe Belastbarkeit 80 N
Auflösung 0,36 nm bei Getriebeversion
Geschwindigkeit bis 4 mm/s
Versionen mit Direktantrieb inkl. Handrad
Kontaktlose End- und Referenzschalter

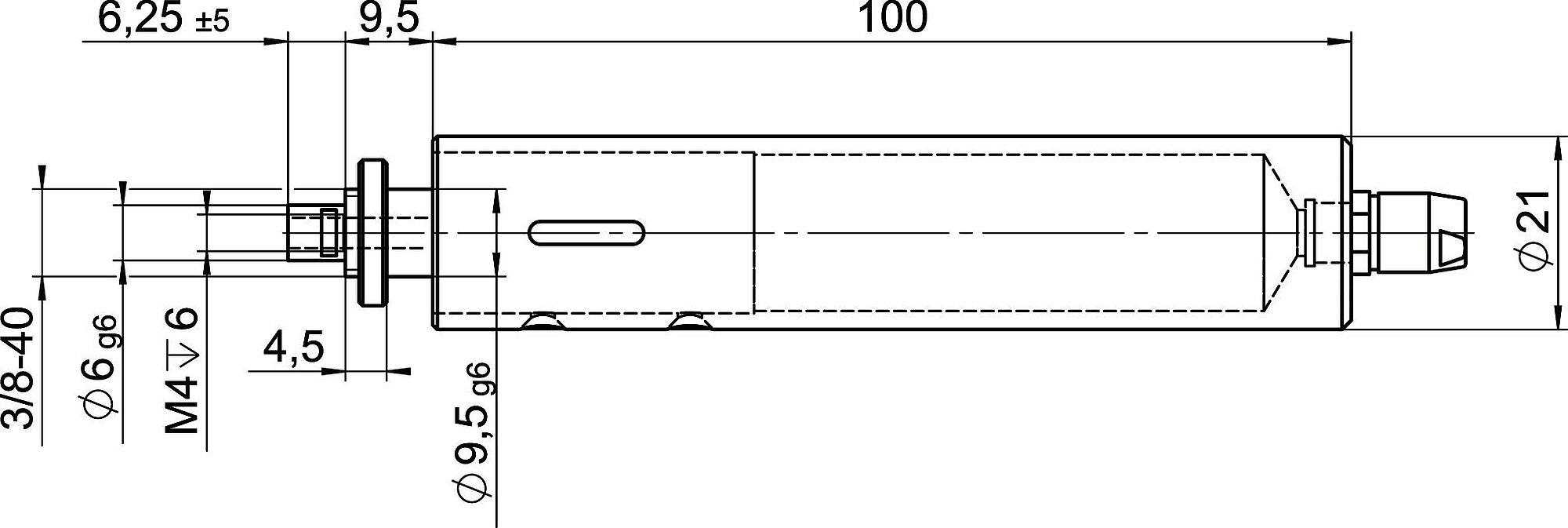

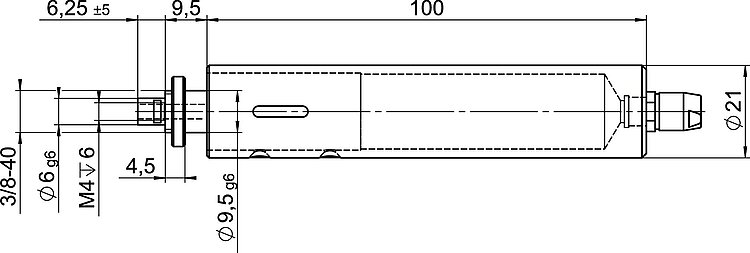

M-228.10S, Abmessungen in mm

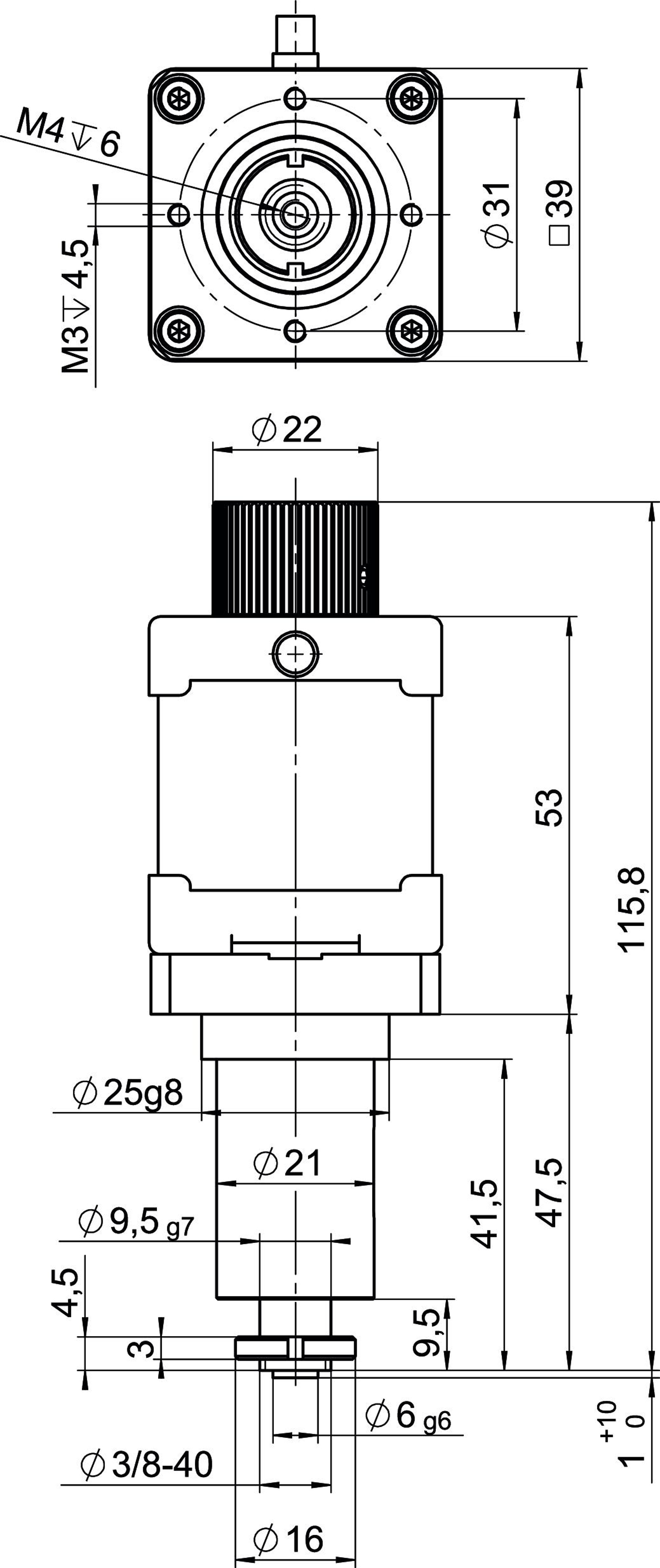

M-228.11S, Abmessungen in mm

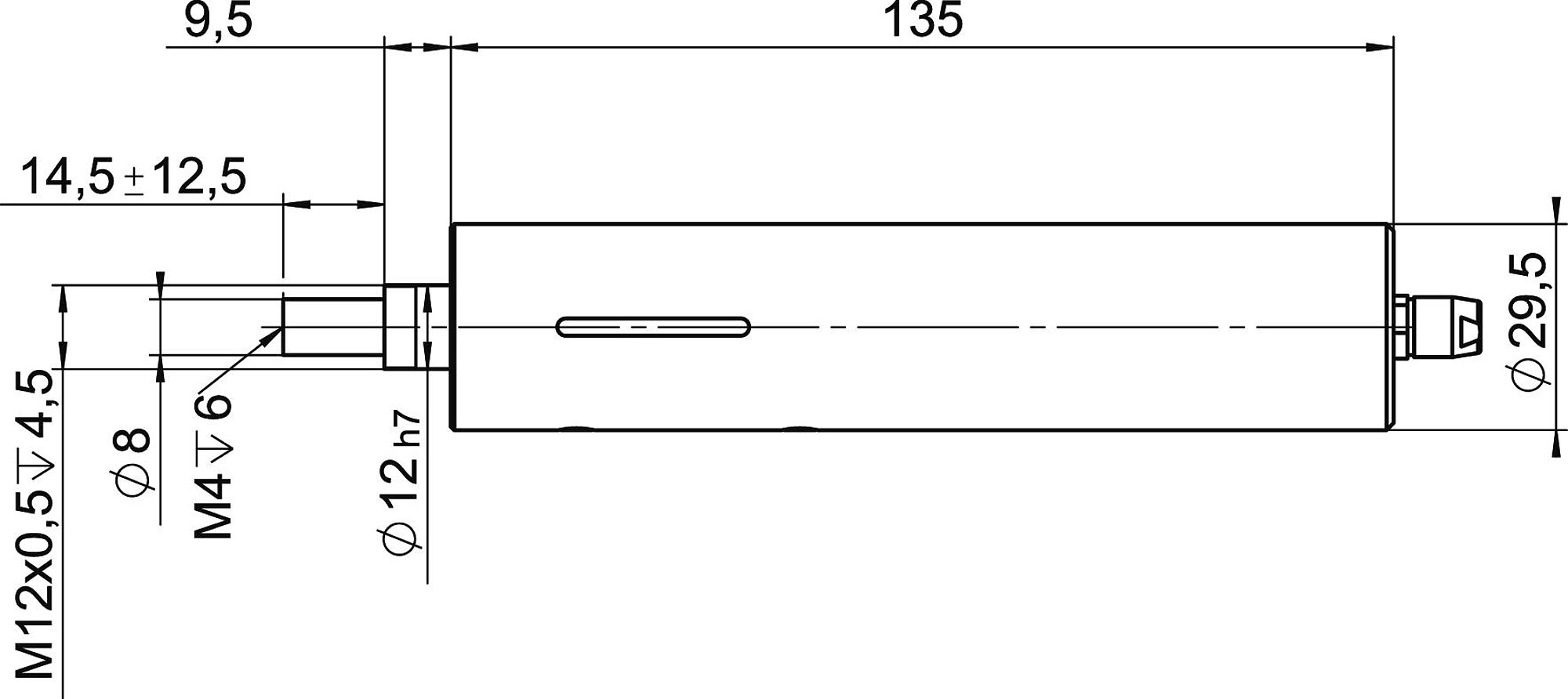

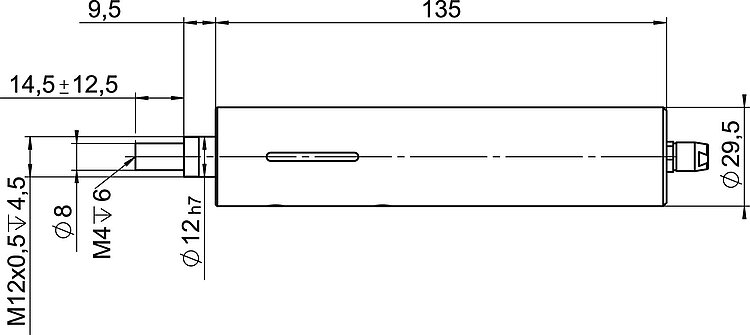

M-229.25S, Abmessungen in mm

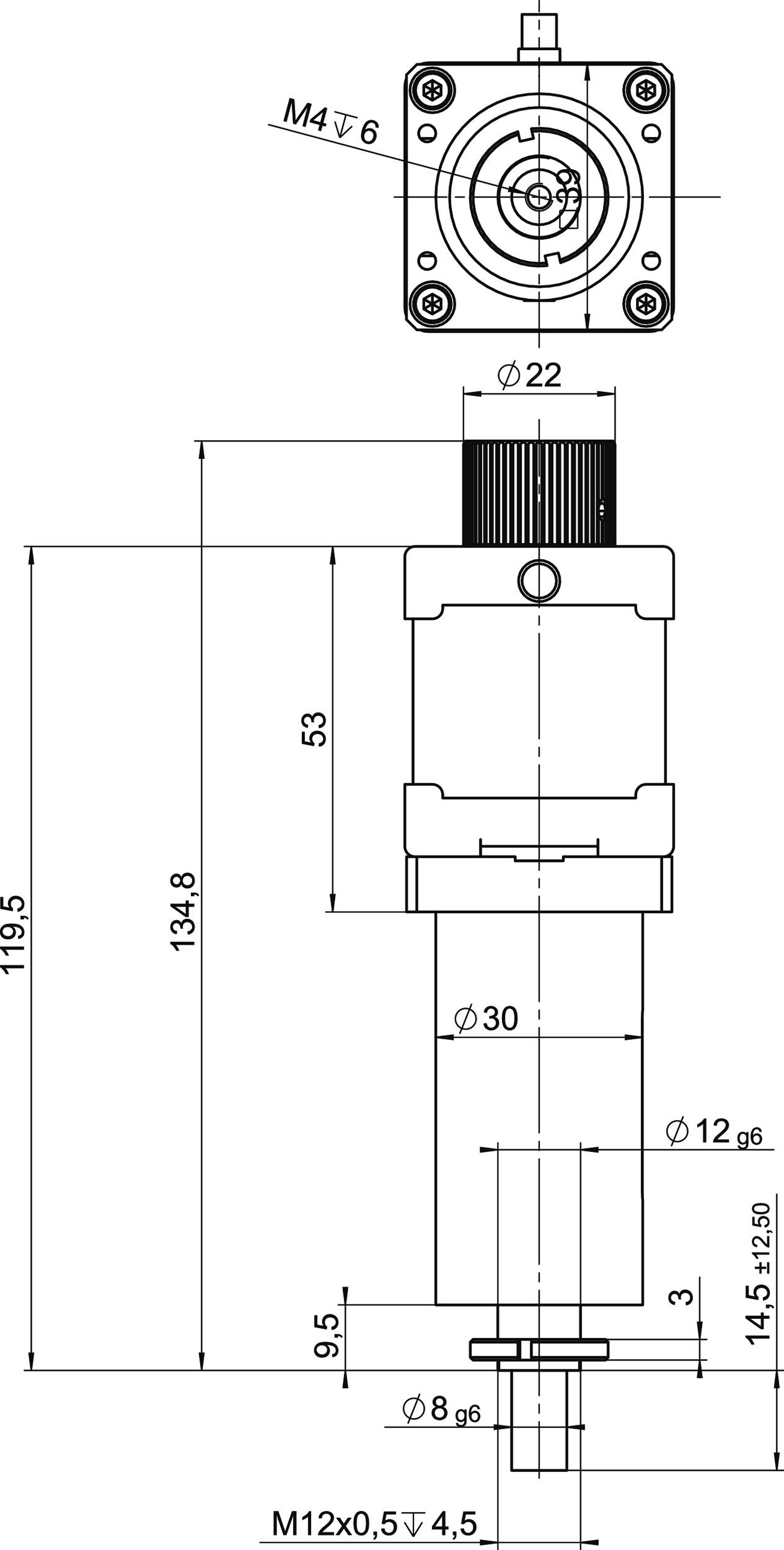

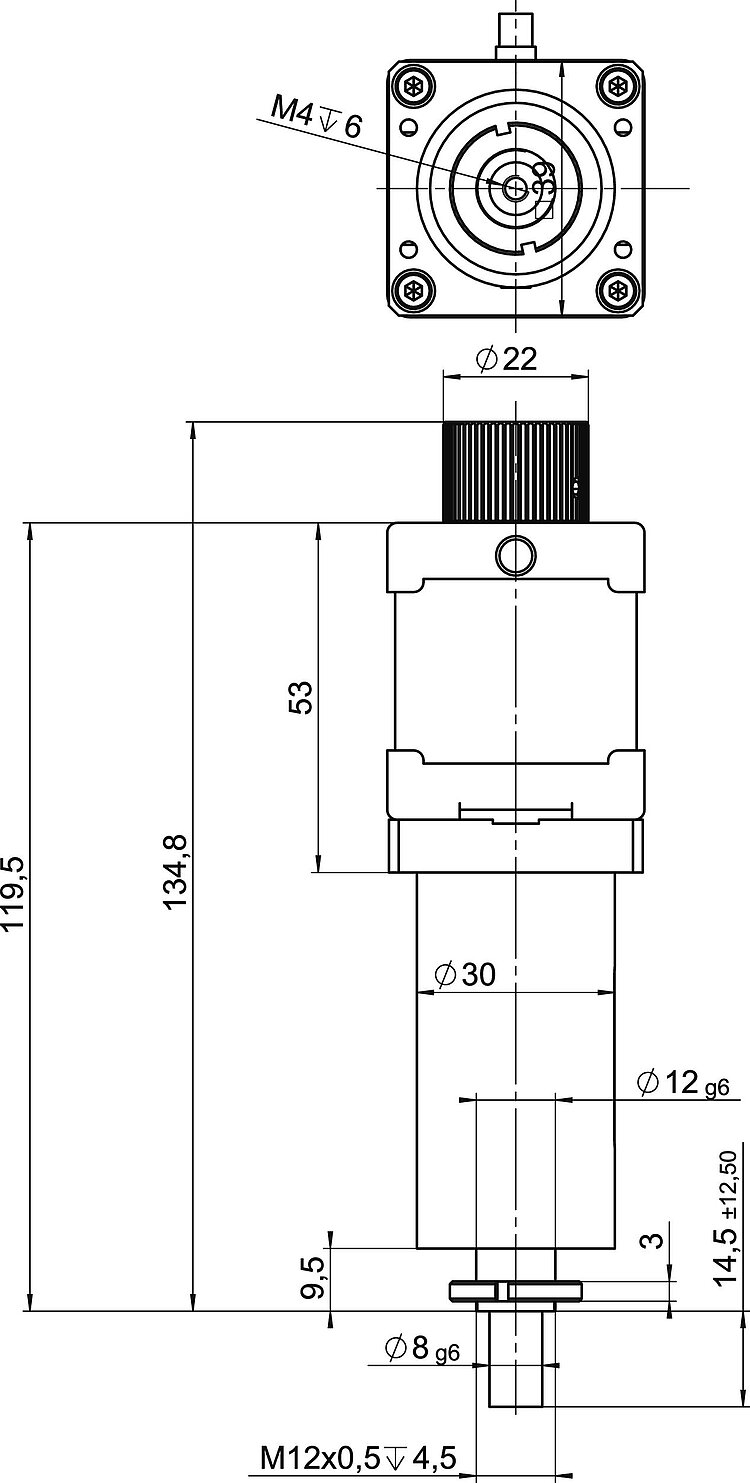

M-229.26S, Abmessungen in mm

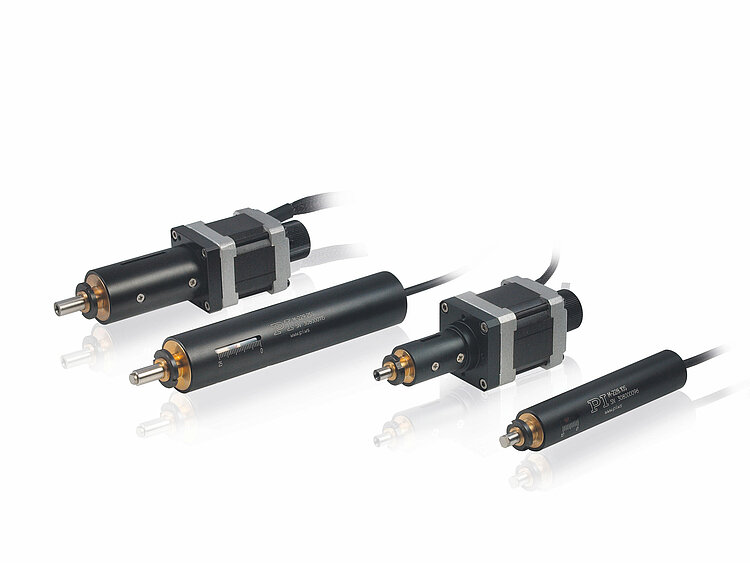

Stepper-Mike mit 2-Phasen-Schrittmotor als leistungsstarker Direktantrieb oder in schlanker Bauform mit Getriebe.

Nichtdrehendes Kopfstück für gleichförmige Bewegung vermeidet Taumelfehler, Drehmomente und Verschleiß am Kontaktpunkt. Kontaktlose Endschalter schützen die Mechanik. Ein richtungserkennender Referenzschalter erleichtert Automatisierungsaufgaben. Sichtfenster zur schnellen Positionserkennung. Versionen mit Direktantrieb inkl. Handrad zur manuellen Verstellung.

Zusammen mit dem netzwerkfähigen Einkanalcontroller C-663.12 Mercury Step besitzen die Linearaktoren gute Leistungsmerkmale zu einem wirtschaftlich attraktiven Systempreis für ein- oder mehrachsige Anwendungen.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-06-29

pdf - 855 KB

Version / Datum

2020-06-29

pdf - 857 KB

Download

Bewegung und Positionieren	M-228.10S	M-228.11S	M-229.25S	M-229.26S	Einheit	Toleranz
Stellweg	10	10	25	25	mm
Rechnerische Auflösung ⁽¹⁾	0,00036	0,00061	0,00036	0,00061	µm	typ.
Kleinste Schrittweite ⁽¹⁾	1	1	1	1	µm	typ.
Umkehrspiel ⁽²⁾	5	10	10	10	µm	typ.
Unidirektionale Wiederholgenauigkeit	±2	±2	±2	±2	µm	typ.
Geschwindigkeit	1,5	4	1,5	4	mm/s	max.
Referenzschalter Wiederholgenauigkeit	1	1	1	1	µm	typ.

Mechanische Eigenschaften	M-228.10S	M-228.11S	M-229.25S	M-229.26S	Einheit	Toleranz
Spindeltyp	Gewindespindel	Gewindespindel	Gewindespindel	Gewindespindel
Spindelsteigung	0,5	0,5	0,5	0,5	mm
Getriebeuntersetzung	256/9	–	256/9	–
Druck- / Zugkraft	20	50	50	80	N	max.
Antriebseigenschaften
Motortyp	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor
Schrittauflösung	24	400	24	400	Schritte/U
Nennstrom pro Phase	250	850	1000	850	mA	max.
Referenz- / Endschalter	Hall-Effekt	Hall-Effekt	Hall-Effekt	Hall-Effekt

Anschlüsse und Umgebung	M-228.10S	M-228.11S	M-229.25S	M-229.26S	Einheit	Toleranz
Betriebstemperaturbereich	-20 bis 65	-20 bis 65	-20 bis 65	-20 bis 65	°C
Material	Aluminium eloxiert, Chromstahl, Messing	Aluminium eloxiert, Chromstahl, Messing	Aluminium eloxiert, Chromstahl, Messing	Aluminium eloxiert, Chromstahl, Messing
Masse	0,23	0,36	0,4	0,61	kg	±5 %
Kabellänge	0,5	0,6	0,5	0,6	m	±10 mm
Anschluss	D-Sub 15 (m)	D-Sub 15 (m)	D-Sub 15 (m)	D-Sub 15 (m)
Empfohlener Controller	C-663.12	C-663.12	C-663.12	C-663.12

Querkräfte am Stößel vermeiden!

(1) Mit empfohlenem Controller.

(2) Unter Vorlast.

Download Datenblatt downloads

Datenblatt

Version / Datum

2020-06-29

pdf - 855 KB

Version / Datum

2020-06-29

pdf - 857 KB

Download

Dokumentation

Linearaktoren: M-168 / M-22x / M-23x

Version / Datum

5.0.0 10/2020

pdf - 812 KB

Version / Datum

5.0.0 10/2020

pdf - 824 KB

Download

Dokumentation

M-228, M-229 Linearaktoren mit Schrittmotor

Version / Datum

2.0.0 2021-01-22

pdf - 2 MB

Version / Datum

2.0.0 2021-01-22

pdf - 2 MB

3-D-Modelle

zip - 631 KB

Angebot / Bestellung

Separates Anschlusskabel jeweils erforderlich für Motor- und Sensorverbindung.

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

M-228.10S

Linearaktor, 10 mm, Schrittmotor, Endschalter

Verfügbar im PI Store

Auf die Anfrageliste Von der Anfrageliste entfernen

M-228.11S

Linearaktor, 10 mm, Schrittmotor, Direktantrieb, Endschalter

Verfügbar im PI Store

Auf die Anfrageliste Von der Anfrageliste entfernen

M-229.25S

Linearaktor, 25 mm, Schrittmotor, Endschalter

Verfügbar im PI Store

Auf die Anfrageliste Von der Anfrageliste entfernen
