A-311 PIglide IS Planarscanner mit Luftlager

Kompaktes XY-Hochleistungs-Nanopositioniersystem

  • Ideal für Scan-Anwendungen oder hochpräzise Positionierung
  • Reinraumtauglich
  • Stellwege bis 300 mm × 400 mm
  • Belastbarkeit bis 147 N
  • Niedrige Bauhöhe
  • Auflösung bis 1 nm
A-311 PIglide IS Planarscanner mit Luftlager
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Produktübersicht

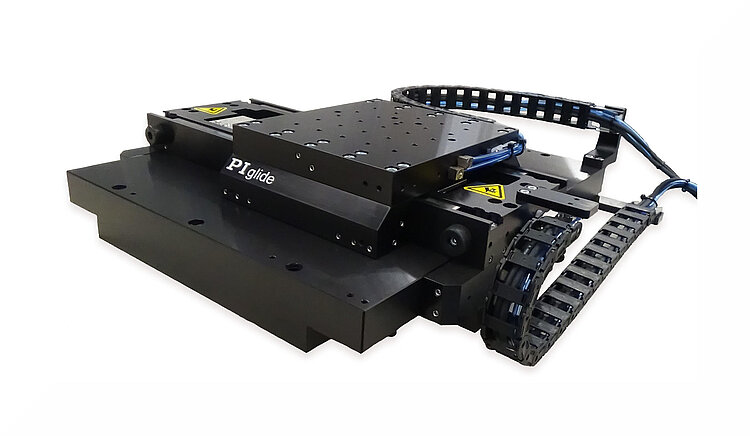

Der hochpräzise PIglide IS XY Planarscanner mit Luftlager besitzt eine flache Bauform und ist eine Alternative zu gestapelten XY-Tischen. Der kompakte Aufbau spart Platz in Maschinen mit begrenztem Bauraum.

PIMag® magnetischer Direktantrieb

3-phasige magnetische Direktantriebe verzichten auf mechanische Bauteile im Antriebsstrang, sie übertragen die Antriebskraft direkt und reibungsfrei auf die Bewegungsplattform. Die Antriebe erreichen hohe Geschwindigkeiten und Beschleunigungen. Eisenlose Motoren eignen sich besonders für Positionieraufgaben mit höchsten Ansprüchen an Präzision, da es keine unerwünschten Wechselwirkungen mit den Permanentmagneten gibt. Dies ermöglicht einen gleichmäßigen Lauf auch bei niedrigsten Geschwindigkeiten, gleichzeitig treten keine Vibrationen bei hohen Geschwindigkeiten auf. Nichtlinearitäten im Regelverhalten werden vermieden und jede beliebige Position kann einfach geregelt werden. Die Antriebskraft ist frei einstellbar.

Der Betrieb mit Digitalcontrollern von führenden Herstellern bietet fortschrittliche Regelalgorithmen zur Verbesserung der Dynamik und Führungsfehlerkompensation.

Zubehör und Optionen

  • Encoder
  • PIglide Filter und Druckregler
  • Mehrachsige Motion Controller und Direktantriebe
  • Unterbauten
  • Grundplatten aus Granit und Systeme zur Vibrationsminderung

Einsatzgebiete

PIglide Positioniersysteme sind ideal geeignet für hochpräzise Anwendungen, wie z.B. Inspektionsysteme, Laserbeschriftung, Mikroskopie oder Scanning.

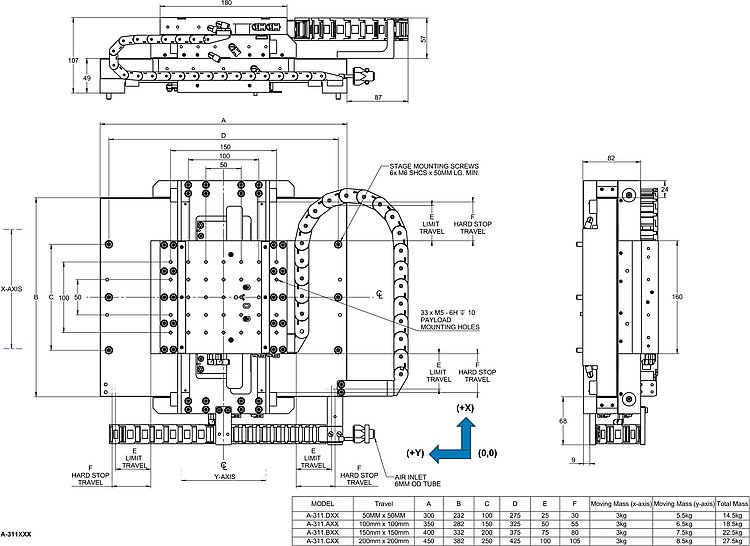

Spezifikationen

Datenblatt

Datenblatt A-311

Version / Datum
2023-11-17
pdf - 2 MB
Version / Datum
2023-11-17
pdf - 2 MB
Version / Datum
2018-08-16
pdf - 800 KB

Downloads

Produktmitteilung

Produktmitteilung

Product Change Notification A-xxx.*C1

Version / Datum
2018-08-02
pdf - 71 KB
Englisch

Datenblatt

Datenblatt

Datenblatt A-311

Version / Datum
2023-11-17
pdf - 2 MB
Version / Datum
2023-11-17
pdf - 2 MB
Version / Datum
2018-08-16
pdf - 800 KB

Dokumentation

Dokumentation

Benutzerhandbuch A311D0002

A-311.FX1/.GX1 PIglide: XY-Planarscanner mit Luftlager

Version / Datum
2.0 2021-11-11
pdf - 955 KB
Englisch
Dokumentation

Benutzerhandbuch A311D0001

A-311 PIglide IS: XY-Planarscanner mit Luftlager

Version / Datum
1.5 2019-01-28
pdf - 1 MB
Englisch

3-D-Modelle

3-D-Modelle

3D-Modell A-311

Version / Datum
2021-11-12
zip - 15 MB

Whitepaper

Whitepaper

Luftlager: Wann sie in Ihrer Bewegungsapplikation verwendet und wann sie vermieden werden sollten

Nicht alle Positioniertische sind gleich aufgebaut. Autor: Matt Reck, PI

Version / Datum
WP4003 2015-09
pdf - 3 MB
Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

A-311.DA1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 50 mm × 50 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

A-311.DB1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 50 mm × 50 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C

A-311.AA1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 100 mm × 100 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

A-311.AB1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 100 mm × 100 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C

A-311.BA1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 150 mm × 150 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

A-311.BB1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 150 mm × 150 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C

A-311.CA1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 200 mm × 200 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

A-311.CB1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 200 mm × 200 mm Stellweg (X × Y); 147 N Belastbarkeit; 2000 mm/s × 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C

A-311.FB1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 300 mm × 300 mm Stellweg (X × Y); 147 N Belastbarkeit; 1000 mm/s × 1000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C

A-311.GB1

PIglide IS Planarscanner mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 300 mm × 400 mm Stellweg (X × Y); 147 N Belastbarkeit; 1000 mm/s × 1000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C
