E-709.1C1L Kompakter und kostenoptimierter digitaler Piezocontroller

NEW

Für kapazitive Sensoren, 1 Achse, mit Monitoringfunktionalität

Vielfältige Konfigurationsmöglichkeiten für anwendungsoptimierte Dynamik
Aktive Regelung der Gerätetemperatur
Umfangreiche Schutz- und Monitoringfunktionen
Linearitätsabweichung maximal 0,01 %

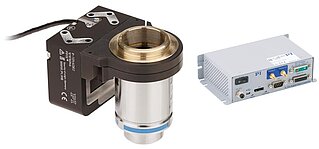

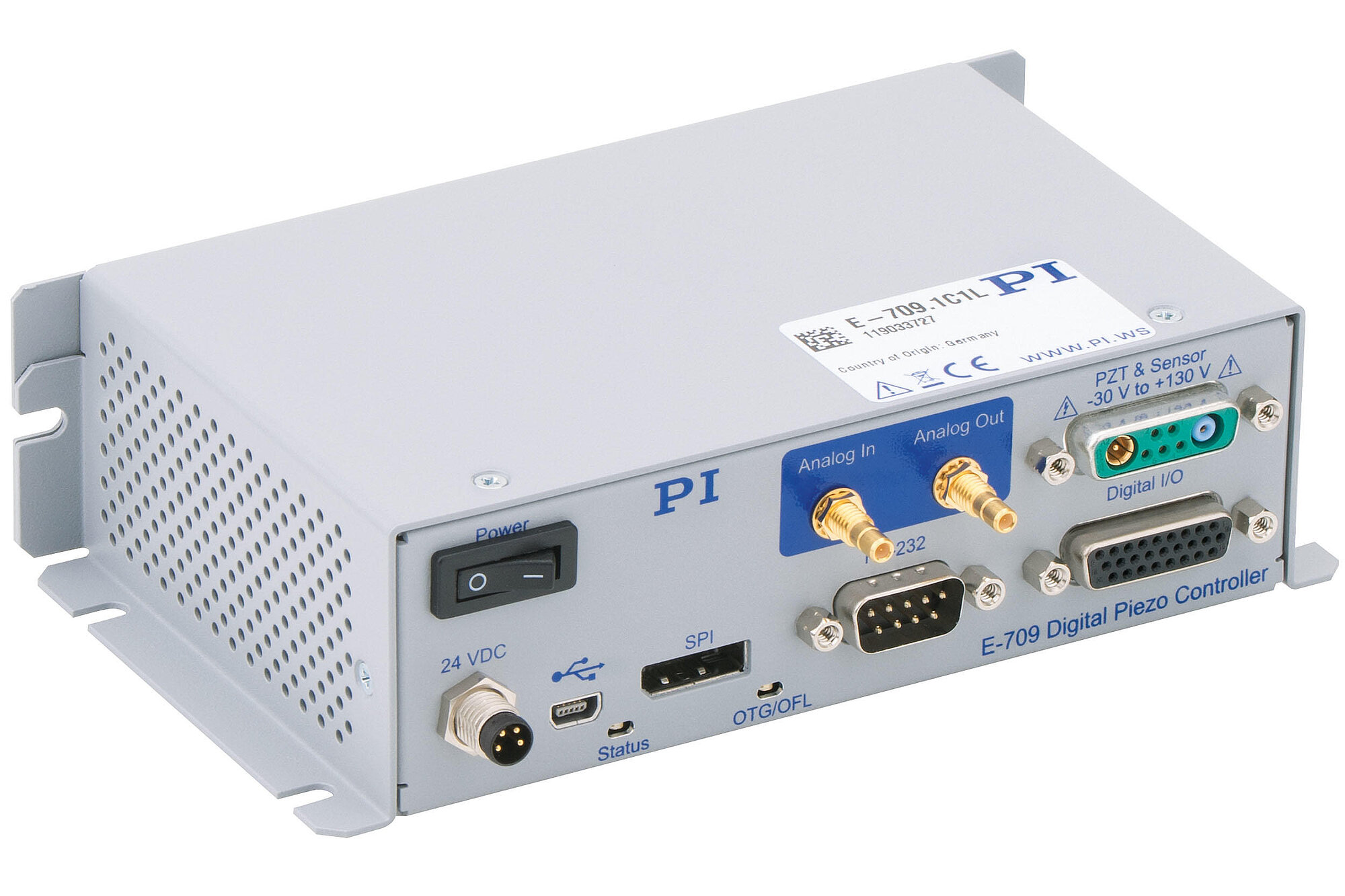

E-709.1C1L digitaler Piezocontroller für kapazitive Sensoren, 1 Achse

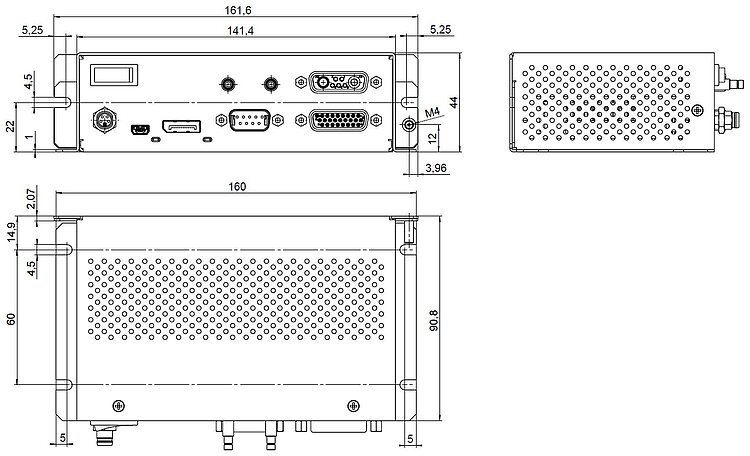

E-709.1C1L: Abmessungen in mm

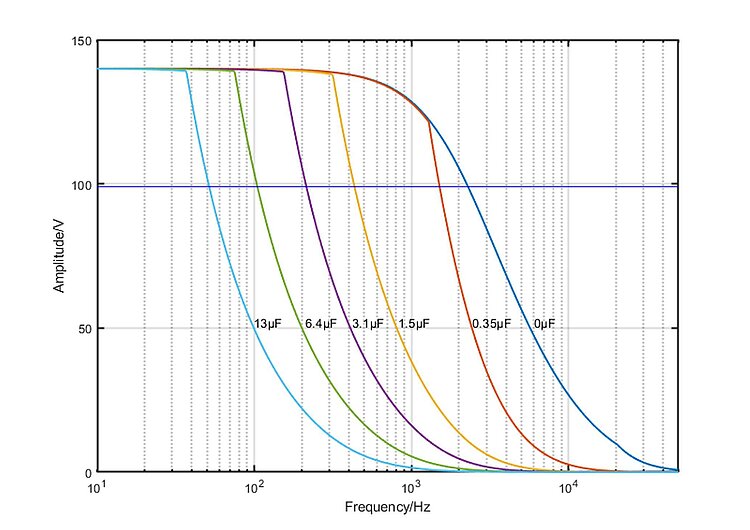

E-709.1C1L: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

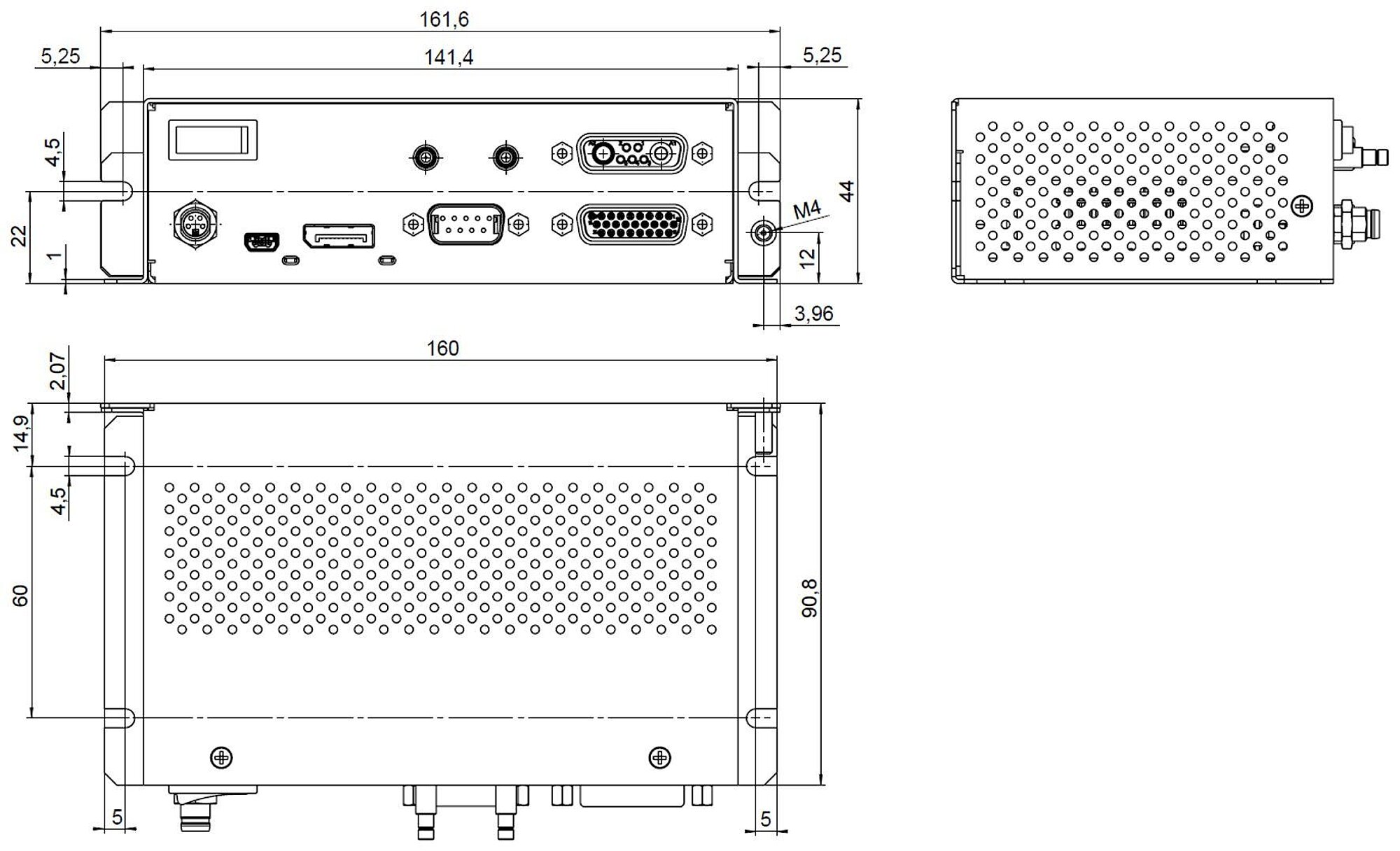

E-709.1C1L: Abmessungen in mm

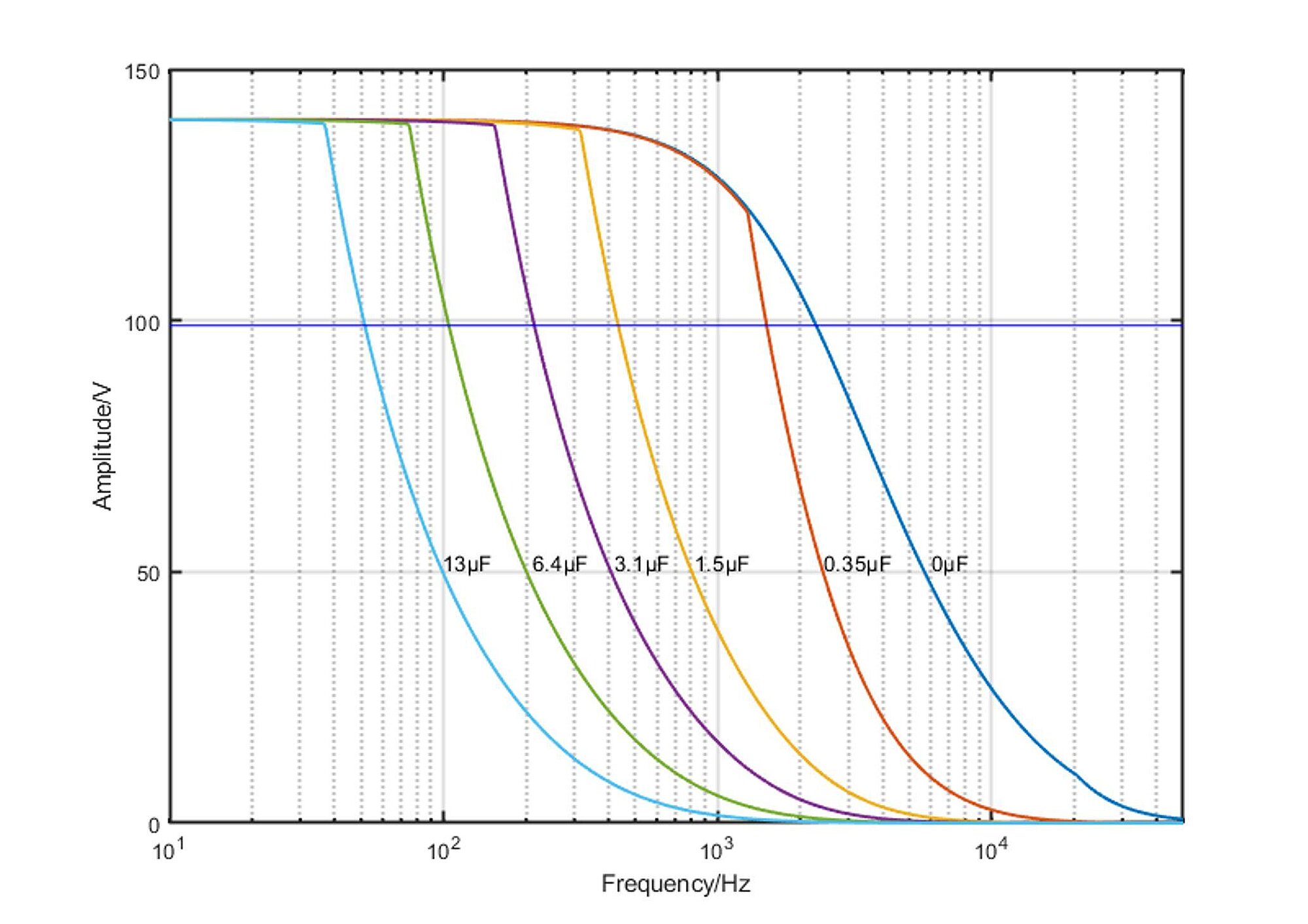

E-709.1C1L: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

Für piezobasierte einachsige Nanopositioniersysteme mit kapazitiven Sensoren. Ausgangsspannung -30 bis 130 V. Verstärker und Sensorauswertung optimiert für dynamische Anwendungen. Digitale Linearisierung. Digitaler Regler optional kombinierbar mit Profilgenerator und Positionsvorsteuerung. Funktionsgenerator. Datenrekorder. Auto Zero. Trigger I/O. Unterstützt alle aktuellen ID-Chips von PI. Kompaktes Design mit funktionalen Blöcken für einfache Ableitung von OEM-Versionen.

Hohe Positionsstabilität der Sensorelektronik durch aktive Temperaturregelung. Anpassbar auf unterschiedlichste Betriebsbedingungen. Temperaturstabil in weniger als 10 Minuten nach dem Einschalten. Kurze Warmlaufphase ermöglicht Verzicht auf Dauerbetrieb und erhöht so die Lebensdauer des Nanopositioniersystems bei gleichzeitig verringertem Energiebedarf.

Übertemperaturschutz für Verstärker und Sensorelektronik. Kurzschlussfest. Kontinuierliche, hardwarebasierte Messung von Ein- und Ausgangsgrößen wie Spannung und Strom sowie der internen Temperatur. Hochfrequente Messung für statische und dynamische Auswertung. Ferndiagnose möglich durch gezielte Abfrage und Aufzeichnung von Werten.

USB und RS-232/RS-485 für Kommandierung über PI General Command Set (GCS). Echtzeit-SPI-Schnittstelle für Positionsvorgabe und -Abfrage. Breitbandiger Analogeingang für Soll-Werte oder Sensor. Analogausgang für Sensormonitor oder Ansteuerung externer Verstärker. Servozyklus synchronisierbar über differentielle Ein- und Ausgänge und die SPI-Schnittstelle.

Umfangreiche Softwareunterstützung, z.B. für NI LabVIEW, C, C++, MATLAB, Python. Kompatibel mit µManager. Bedienersoftware PIMikroMove®.

Multiphotonenmikroskopie, konfokale Mikroskopie
3D-Imaging
Screening
Autofokussysteme
Oberflächenanalyse
Wafer-Inspektion

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2024-03-25

pdf - 955 KB

Version / Datum

2024-03-25

pdf - 957 KB

Version / Datum

2021-01-14

pdf - 540 KB

Download

	E-709.1C1L
Funktion	Digitaler Controller für einachsige Piezo-Nanopositioniersysteme
Achsen	1
Prozessor	DSP mit 32-Bit Fließkomma, 200 MHz
Unterstützte Funktionen	Funktionsgenerator, Datenrekorder, Auto Zero, Trigger I/O (kurzschlussfest), ID-Chip (kurzschlussfest), Temperaturmanagement für Sensorelektronik und Verstärker

Regler und Sensor	E-709.1C1L
Reglertyp	PID, 2 Notchfilter, Profilgenerator für Geschwindigkeit und Beschleunigung (trapezförmiges Profil), Positionsvorsteuerung
Samplerate Regelung	20 kHz, extern synchronisierbar (100 kHz/SPI LDAT)
Samplerate Sensor	20 kHz
Sensortyp	Kapazitiv
Linearisierung	Polynome 4. Ordnung
Sensorbandbreite (-3 dB)	6,7 kHz
Sensorauflösung	19 Bit
Aufwärmphase nach Einschalten	<10 min (bei 20 °C Umgebungstemperatur und Zieltemperatur 55 °C)

Verstärker	E-709.1C1L
Ausgangsspannung	-30 V bis 130 V
Spitzenstrom (<40 ms)	200 mA
Dauerausgangsstrom, typisch	100 mA
Spitzenleistung*	28 W
Dauerausgangsleistung*	14 W
Strombegrenzung	Kurzschlussfest
Auflösung DAC	24 Bit

Schnittstellen und Bedienung	E-709.1C1L
Kommunikations-Schnittstellen	USB 2.0: Mini-B RS-232: D-Sub 9 (m) oder RS-485: HD D-Sub 26 (f) SPI: DisplayPort
Piezo- / Sensoranschluss	D-Sub-Spezial 7W2
Analoger Eingang	SMB; -10 bis 10 V (konfigurierbar)
Analoger Ausgang	SMB; -10 bis 10 V (konfigurierbar)
I/O-Anschluss	HD D-Sub 26 (f) 4 Mehrzweck-Digitaleingänge (TTL, programmierbar) 4 Mehrzweck-Digitalausgänge (TTL, programmierbar) 1 Ausgang Servotakt (TTL) 1 Eingang Reset (TTL) Je 1 differenzieller Eingang und Ausgang für externe Synchronisation des Servotaktes (100 kHz) Differenzielle Leitungen RxD und TxD für RS-485
Befehlssatz	PI General Command Set (GCS)
Bedienersoftware	PIMikroMove®
Schnittstellen zur Anwendungsprogrammierung	C, C++, C#, MATLAB, NI LabVIEW, Python; unterstützt von MATLAB, µManager, Andor iQ
Monitoring	On-Board-Erfassung von Temperatur, Ein- und Ausgangsspannungen und Stromaufnahme für verschiedene Komponenten Erfassung mit 20 kHz und 15 Bit Auflösung Abfrage per GCS Befehl und Aufzeichnung durch Datenrekorder
Display und Anzeigen	Status-LED, ON-Target/Overflow-LED

Umgebung	E-709.1C1L
Betriebstemperaturbereich	5 bis 40 °C
Abmessungen	160 mm × 104 mm × 44 mm
Masse	415 g
Betriebsspannung	24 V DC (im Lieferumfang: externes Netzteil)
Max. Leistungsaufnahme	40 W

* Bei einer nominalen Spitze-Spitze-Spannung von 140 V.
