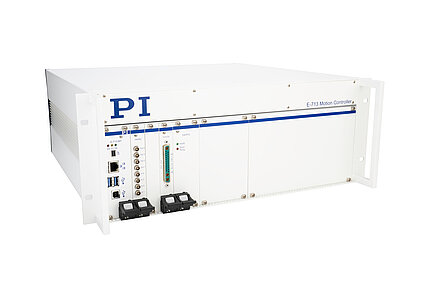

E-712 Digitaler Piezocontroller

Modularer Controller mit bis zu 6 Achsen für höchste Präzision

  • Bis zu 50 kHz Servo Update Rate
  • Hochstabile 20-Bit-D/A-Wandler
  • Echtzeitbetriebssystem für höchste Bahntreue
  • ID-Chip-Erkennung für automatischen Abgleich des Controllers auf die Piezomechanik
  • Flexible Schnittstellen: TCP/IP, USB, RS-232; optional breitbandige analoge Ein- und Ausgänge
  • Umfangreiches Softwarepaket
E-712 Digitaler Piezocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Digitale Linearisierung für höchste Genauigkeit

Linearisierungsalgorithmen auf Basis von Polynomen höherer Ordnung verringern die Linearitätsabweichung auf unter 0,01 %. Das ist typischerweise um den Faktor 10 besser als mit konventionellen Controllern.

Schnelle periodische Bewegungen und Datenaufzeichnung

Während schneller periodischer Bewegungen, wie sie z. B. für Scanninganwendungen typisch sind, lässt sich die Bahntreue durch die Dynamische Digitale Linearisierung (DDL) um bis zu drei Größenordnungen erhöhen. Der integrierte Funktionsgenerator kann periodische Bewegungsprofile abspeichern und ausgeben. Der Anwender wird bei der Definition der Kurven durch vorkonfigurierte Sinus- und Dreiecksprofile unterstützt, kann die Kurvenform aber auch völlig frei gestalten. Über den flexibel konfigurierbaren Datenrekorder können die entsprechenden Daten aufgezeichnet werden.

Flexible Analogeingänge und Echtzeit PIO

Jeder der vier optional erhältlichen analogen Eingänge kann in zwei Varianten konfiguriert werden. Als Steuereingang wird die angelegte Spannung mit einer der Achsen verknüpft, z.B. für Sollwertvorgaben. Die Konfiguration als externer Sensoreingang erlaubt das Einlesen zusätzlicher Sensorsignale z. B. für die Autofokussierung. Alternativ dazu kann der Controller mit einem schnellen 32-Bit PIO (Parallel I/O) zur Kommandierung ausgestattet werden. Das PIO unterstützt einen eingeschränkten, zur Bewegung erforderlichen Kommandosatz mit 100.000 Lese- und Schreibkommandos pro Sekunde.

Einfache Systemanbindung

Alle Parameter können per Software eingestellt und überprüft werden. Die einfache Inbetriebnahme und Systemkonfiguration erfolgt über das im Lieferumfang enthaltene Programm PIMikroMove®. Die Anbindung an die kundenseitige Software ist über Treiber und DLLs möglich. Die Programmierung der Systeme ist für alle PI Steuerungen identisch – die kombinierte Ansteuerung unterschiedlicher Controller ist daher problemlos möglich.

Modularer Aufbau

PI bietet vorkonfigurierte Controller für 3- und 6-Achsbetrieb. Daneben haben Kunden die Möglichkeit, Controller genau nach ihren Anforderungen zusammenzustellen. Dazu stehen eine Reihe von Gehäusevarianten und Modulen sowie zusätzliches Zubehör zur Verfügung:

  • E-712.R1, E-712.R3: 9,5''-/19'-Chassis für Piezospannungen bis 135 V, 3 bis 6 Achsen
  • E-712.R2, E-712.R4: 19''-/9,5'-Chassis für Piezospannungen bis ±250 V, 3 bis 6 Achsen

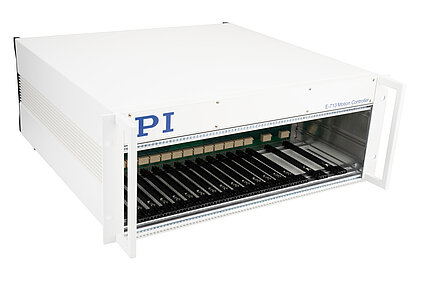

  • E-712.R5: Universalgehäuse 19" 4HE mit CPCI-Bus
  • E-712.M1, E-712.N1: Digitale Rechen- und Schnittstellenmodule, TCP/IP-, USB-, RS-232-Schnittstelle
  • E-711.AL4P, E-711.AL41: Leistungsstarke Verstärkermodule, 4 Kanäle, 8 W, -30 V bis +135 V
  • E-711.AM4, E-711.AM5, E-711.AM6: Verstärkermodule für NEXLINE®, -250 bis +250 V
  • E-711.AM5A, E-711.AM5B: Verstärkermodule für NEXLINE®, -250 V bis +250 V, für Antriebe mit Sensor
  • E-711.AN4, E-711.AN40: Verstärkermodule für NEXACT®
  • E-711.C82: DC-Motortreibermodul, 2 Achsen
  • E-711.SA3, E-711.SA6: Module für inkrementelle Sensoren
  • E-711.SS3: Modul für DMS-Sensoren
  • E-711.SC3H, E-711.SE3: Module für kapazitive Sensoren
  • E-711.S3XC, E-711.0ET, E-711.0ET0: Digitale Sensorsignalübertragung, kapazitive Sensoren
  • E-711.0ATS: Sensor-Box zur digitalen Sensorsignalübertragung, für Sensoren mit BiSS-Schnittstelle
  • E-711.IA4: Analoges Schnittstellenmodul, 4 Ein- und Ausgänge
  • E-711.IP: PIO Schnittstellenmodul für schnellen Datenaustausch
  • E-711.iS3, E-711.iS6: SPI Schnittstellenmodule
  • E-711.SAP, E-711.SAH, E-711.SAN: Sensorsignalverteiler für inkrementelle Sensoren
  • E-711.SAX, E-711.SAX1, E-711.SAX2, E-711.SAX5: Kabel zwischen digitalem Piezocontroller und Sensorsignalverteiler
