Taktiles und optisches Testen von elektronischen Bauteilen

Taktiles und optisches Testen von elektronischen Bauteilen

Hohe Wiederholgenauigkeit – Kraftregelung – verschiedene Winkel

Elektronische Geräte werden immer kleiner, komplexer, arbeiten in unterschiedlichen Umgebungen und umfassen mehrere Arten von Komponenten, die taktile, optische und elektronische Prüfverfahren erfordern. Die Lage dieser Geräte in der Endmontage erfordert eine präzise Positionierung des Prüfwerkzeugs in mehreren Freiheitsgraden. PI bietet leistungsfähige, flexible Bewegungssysteme für verschiedene Testmethoden, die unter Beibehaltung von Kapazität und Durchsatz in die Produktionslinien der Kunden integriert werden können.

Tactile and Optical Testing of Electronic Devices
Rolf Ellerbrock, Business Development Manager, erläutert die Vorteile der Bewegungslösung

Wichtigste Eigenschaften der Bewegungssysteme von PI

Einzigartige Bandbreite an Bewegungstechnologien zur Entwicklung modernster Lösungen
Industrielle Bewegungssteuerung bietet koordinierte Bewegungen aller Achsen für maximalen Durchsatz
Einfache Anbindung von Sensoren und Testgeräten von Drittanbietern über flexible EtherCAT® Schnittstelle
Kann als Subsystem unter den meisten SPS und Automatisierungssteuerungen arbeiten

Werkstückpositionierung

Positionierung von Testvorrichtungen

  • Linearmotor oder Voice-Coil-Aktor mit Kugelumlaufspindel
  • Integriertes Kabelmanagement
  • Haltebremse oder Gegengewicht
  • Direktmessender Linearencoder
    >> M-511 Hochpräzisions-Lineartisch

Sensorpositionierung in verschiedenen Winkeln

Kraftregelung des Mess-Sensors

  • PIMag® Voice-Coil-Linearaktor
  • Kraftsensor mit 1 mN Auflösung
  • Gewichtskraftkompensation
    >> V-275 PIMag® Voice-Coil-Linearaktor

Automatisierungssteuerung

Die SPiiPlus EtherCAT®-basierte Bewegungssteuerungsplattform von ACS arbeitet als unabhängige Maschinensteuerung oder als Subsystem unter den meisten SPS und Automatisierungssteuerungen

Systeme in Bewegung

Solutions for Electronics Manufacturing
Das Video zeigt Lösungen von PI für die Elektronikfertigung
Tactile Testing of Electronic Devices
Das Video zeigt ein System mit  einer einzigartige Bandbreite an Bewegungstechnologien

Weitere Branchen und Anwendungen, die von dieser Bewegungslösung profitieren

Elektronikfertigung: Fingerabdruck- und Drucksensorprüfung – Ausrichtung der Kameraobjektive – Haptische Prüfungen
Automobilindustrie: Prüfung von Neigungs-, Geschwindigkeits- und Beschleunigungssensoren – Objektivausrichtung – Einspritzdüsenprüfung – Haptikprüfung für Autoschlüssel
Lasermaterialbearbeitung: Hermetisches Nahtschweißen – Oberflächenstrukturierung
Halbleiterindustrie: Röntgen- und Computertomographieuntersuchung
Weitere Bilder anzeigen

Downloads

Broschüre

Bewegungssysteme für die Elektronikfertigung

Platzieren -> Ausrichten -> Bearbeiten -> Testen

Version / Datum
BRO64E 2018-11
pdf - 9 MB
Version / Datum
BRO64CN 2018-12
pdf - 15 MB
Download
Download
Broschüre

Automatisierungsplattformen für die Lasermaterialbearbeitung

Präzision – Durchsatz – synchronisierte Bewegung

Version / Datum
BRO67E R1 2018-06
pdf - 3 MB
Version / Datum
BRO67CN 2018-11
pdf - 12 MB
Download
Download

Empfohlene Seiten

Industrielle optische Inspektion

Die optische Inspektion ist ein wesentliches Verfahren in der industriellen Qualitätssicherung.  Optische Inspektionssysteme, die im industriellen Umfeld eingesetzt werden, sollen zuverlässig und wiederholbar für sichere Messergebnisse sorgen und hohe Durchsatzraten ermöglichen.

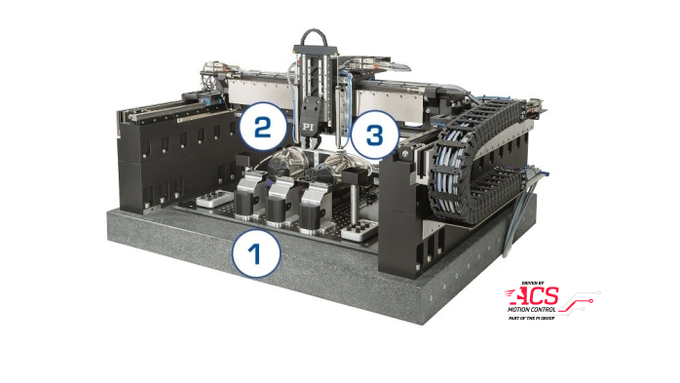

Automatisierte Mehrkanal Faser-Array-Ausrichtung
