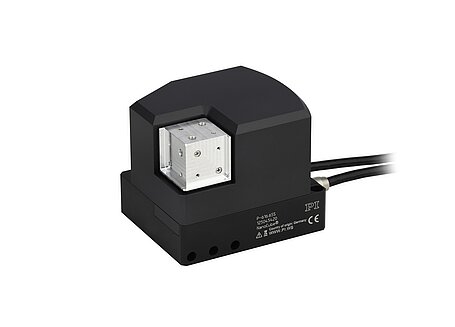

6D-NanoCube: PI erweitert Portfolio für die Photonik um 6-DoF-Piezosystem zur schnellen und effizienten aktiven Ausrichtung und optischen Kopplung
Da Branchen wie die Photonik und Siliziumphotonik sowie Unternehmen, die innovative optische Komponenten herstellen, auch in Zukunft auf eine hochauflösende Ausrichtung angewiesen sein werden, müssen Positionierlösungen hohe Standards in Bezug auf Präzision, Flexibilität und Wiederholgenauigkeit erreichen. Der 6D-NanoCube erfüllt diese Anforderungen, indem er die Ausrichtung von Faserarrays in sechs Freiheitsgraden (6-DoF) ermöglicht. Als Piezolösung der nächsten Generation unterstützt der 6D-NanoCube nicht nur integrierte photonische Messungen, sondern setzt auch die langjährige Pionierarbeit von PI im Bereich der Piezomaterialien und -fertigung mit fortschrittlicher algorithmischer Suche und maschinellem Lernen fort. Diese Entwicklung schafft optimale Bedingungen für die höchstmögliche Präzision und Effizienz und führt dadurch zu überlegener Leistung und hohem Durchsatz.
Vielseitige Integrationsmöglichkeiten in Photonikanwendungen
Der 6D-NanoCube, der optische Kopplungsspitzen in weniger als einer Sekunde erkennen kann, trägt zur Erhöhung der Präzision in Photonikanwendungen und Optimierung von Produktionszyklen bei. Dank seines kompakten und leichten Designs lässt er sich problemlos in die unterschiedlichsten Aufbauten integrieren und bietet immer höchste Präzision. Er eignet sich für Anwendungen wie die Ausrichtung aktiver Optiken, die Kopplung von Fasern untereinander sowie von Fasern mit Chips bzw. Komponenten und die Ausrichtung von Faserarrays. Darüber hinaus kann der 6D-NanoCube als schlüsselfertige Teilkomponente in Wafer- oder Produktionsprober integriert werden, einschließlich Antriebselektronik und Softwarealgorithmen.
Kompaktes Design für hohe Dynamik und kleinste Schrittweiten
Der 6D-NanoCube erweitert die erfolgreiche NanoCube-Reihe um eine 6-Achs-Parallelkinematik. In das strukturelle Design sind zuverlässige PICMA-Piezoaktoren integriert, die eine konsistente, wiederholgenaue Positionierung mit einer Auflösung im Subnanometerbereich ermöglichen. Das System bietet einen linearen Stellweg von bis zu 500 µm, eine kleinste Schrittweite von 50 nm und eine bidirektionale Wiederholgenauigkeit von 40 nm. Es ermöglicht Bewegungen in allen sechs Raumachsen: X, Y, Z (translatorisch) sowie Neigen, Gieren und Rollen (rotatorisch). Dank seines kompakten Designs (80 × 66 mm², <1 kg) lässt sich der NanoCube nahtlos in bestehende Systeme integrieren, ohne die Leistung zu beeinträchtigen. Er verfügt über sechs Aktoren variabler Länge auf einer einzigen Plattform, die über Festkörpergelenke sowohl mit der beweglichen Plattform als auch mit der Grundplattform verbunden sind. Dadurch werden Steifigkeit und eine hohe Dynamik in allen Freiheitsgraden sichergestellt.
Fortschrittliche Softwareintegration für schnelle Prozessentwicklung
Mit dem E-713 Controller und der PI Lightning-Technologie erreicht das System durch schnelle Ausrichtung und 3D-Suchen sowie Flächen- und Gradientenscans eine hohe Leistung. Darüber hinaus bietet es eine umfassende Softwareunterstützung, die Kompatibilität mit C#, Python, LabVIEW und MATLAB auf Windows- und Linux-Plattformen einschließt, sodass schnelle Prozessentwicklungen problemlos möglich sind.
