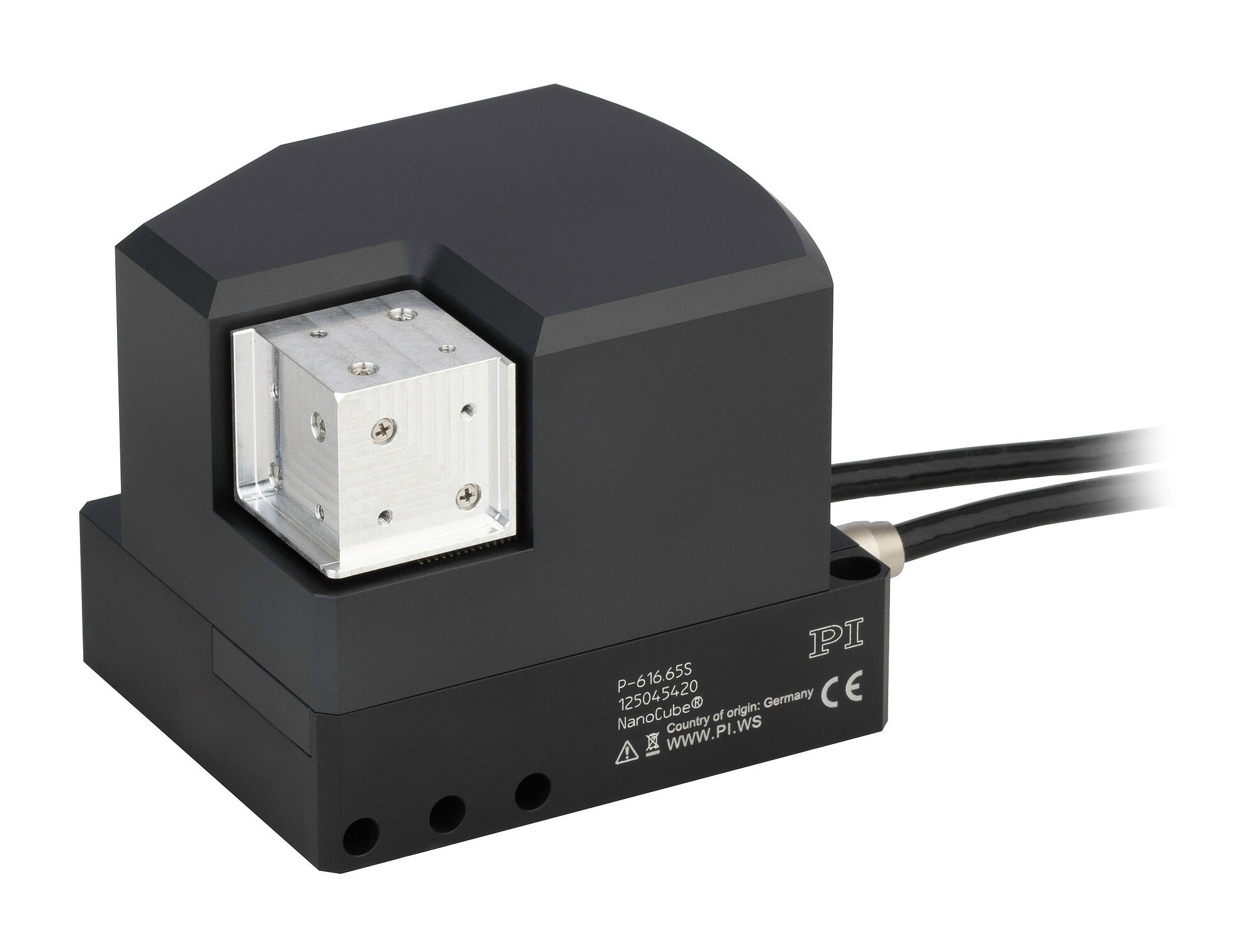

P-616.65S NanoCube® 6-Achsen-Piezosystem

NEU

Kompaktes parallelkinematisches Piezosystem für die Nanopositionierung und Faserjustage

±250 µm Stellweg in X, Y und Z
Kippwinkel bis ±26,2 mrad in θX, θY, θZ
Parallelkinematisches Design für höchste Steifigkeiten in allen Raumrichtungen
Flexibel einsetzbare Montageplattform
Frei wählbarer Drehpunkt

Angebot / Bestellung

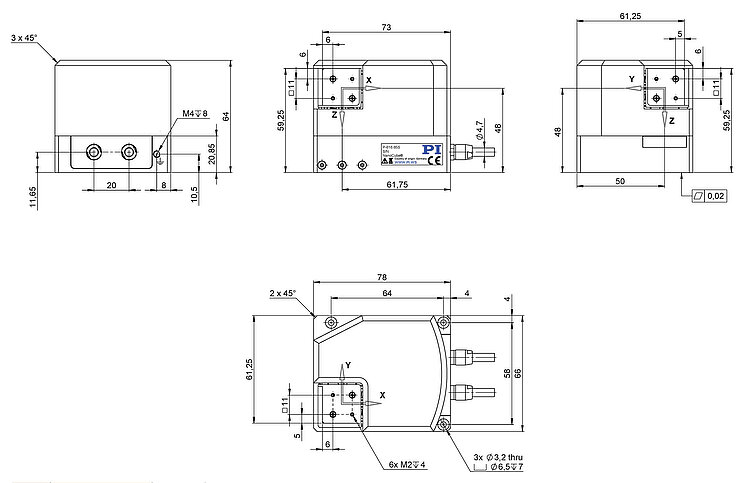

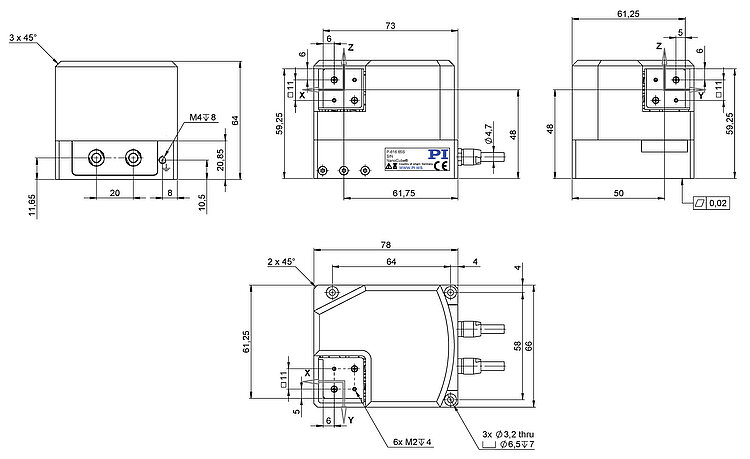

P-616.65S, Abmessungen in mm

Einsatzgebiete

Photonik / integrierte Optik
Präzise Faserpositionierung und -ausrichtung
- Fiber-to-Fiber Kopplung
- Fiber-to-Chip Kopplung
- Fiber-to-Component Kopplung
- Fiber-Array-Ausrichtung

Überragende Lebensdauer dank PICMA® Piezoaktoren

Die patentierten PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 1 Milliarde Zyklen ohne einen einzigen Ausfall sind erwiesen.

Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen

Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.

Hochdynamischer Mehrachsbetrieb durch Parallelkinematik

In einem parallelkinematischen Mehrachssystem wirken alle Aktoren auf eine gemeinsame Plattform. Die minimale Massenträgheit und die identische Auslegung aller Achsen erlauben eine schnelle, dynamische und dennoch präzise Bewegung.

Frei wählbarer Drehpunkt für einfache Bedienung

Die Software macht dies sehr einfach: Als Drehpunkt, um den sich die Plattform dreht und kippt, kann jeder beliebige Punkt im Raum gewählt werden. Frei definiert, einfach kommandiert, fest im Raum oder auch bei linearen Verschiebungen fest an der Plattform verankert. Wählen Sie!

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2025-11-24

pdf - 1,018 KB

Version / Datum

2025-11-24

pdf - 1,021 KB

Download

Bewegen	P-616.65S	Toleranz
Aktive Achsen	X ǀ Y ǀ Z ǀ θX ǀ θY ǀ θZ
Stellweg in X, Y, Z	500 µm
Rotationsbereich in θX, θY, θZ	52,4 mrad
Linearitätsabweichung in X, Y, Z	0,2 %	typ.
Linearitätsabweichung in θX, θY, θZ	0,4 %	typ.
Positionieren	P-616.65S	Toleranz
Kleinste Schrittweite in X, Y, Z	0,05 µm	min.
Kleinste Schrittweite in θX, θY, θZ	5 µrad	min.
Bidirektionale Wiederholgenauigkeit in X, Y, Z	40 nm	typ.
Bidirektionale Wiederholgenauigkeit in θX, θY, θZ	4 µrad	typ.
Integrierter Sensor	DMS, direkte Positionsmessung
Antriebseigenschaften	P-616.65S	Toleranz
Antriebstyp	PICMA® Plus
Mechanische Eigenschaften	P-616.65S	Toleranz
Resonanzfrequenz in X, Y, Z, unbelastet	350 Hz	±20 %
Resonanzfrequenz in X, Y, Z, belastet mit 30 g	210 Hz	±20 %
Resonanzfrequenz in θX, θY, θZ, unbelastet	350 Hz	±20 %
Resonanzfrequenz in θX, θY, θZ, belastet mit 30 g	210 Hz	±20 %
Zulässige Druckkraft in X, Y, Z	30 N	max.
Zulässiges Moment in θX, θY, θZ	0,4 N·m	max.
Führung	Festkörpergelenksführung mit Hebelübersetzung
Gesamtmasse	995 g
Material	Aluminium, Stahl
Anschlüsse und Umgebung	P-616.65S	Toleranz
Betriebstemperaturbereich	-20 bis 80 °C
Anschluss	2 x D-Sub 37 (m)
Kabellänge	2 m
Empfohlene Controller/Treiber	E-713.6SDA

Die maximalen Stellwege der einzelnen Koordinaten (X, Y, Z, θX, θY, θZ) sind voneinander abhängig. Die Daten für jede Achse zeigen jeweils ihren maximalen Stellweg, wenn alle anderen Achsen auf der Nullposition des Nominalstellweges stehen und das werkseitige Koordinatensystem verwendet wird, beziehungsweise wenn der Drehpunkt auf 0,0,0 gesetzt ist.

Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2025-11-24

pdf - 1,018 KB

Version / Datum

2025-11-24

pdf - 1,021 KB

Download

Dokumentation

Version / Datum

2025-11-20

pdf - 5 MB

Version / Datum

2025-11-20

pdf - 5 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

P-616.65S NEU!

NanoCube® 6-Achsen-Piezosystem; ±250 µm × ±250 µm × ±250 µm Stellweg (X × Y × Z); ±26,2 mrad × ±26,2 mrad × ±26,2 mrad Rotationswinkel (θX × θY × θZ); Dehnmessstreifensensoren; 2 × D-Sub 37 (m); 2 m Kabellänge
