N-331.1LU Vakuumdurchführung

NEW

Schnittstelle zwischen Luftseite und Ultrahochvakuum (UHV)

Zubehör für N-331.xxU PICMAWalk Linearaktoren
Abschluss und Ausleitung aus Vakuumkammern
Vakuumkompatibel bis 10^-9 hPa

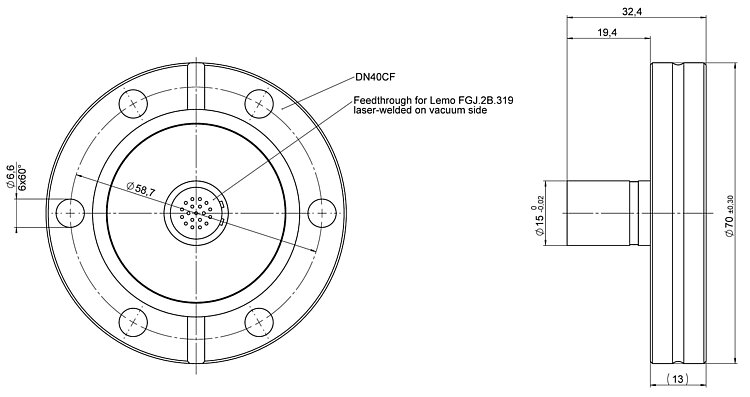

N-331.1LU, Abmessungen in mm

Anbindung von Standard-Controllern an Vakuumanwendungen

Vakuumdurchführungen sind die Schnittstelle zwischen Linearaktor in einem Vakuumvolumen und Controller auf der Luftseite. Sie ermöglichen es, Standard-Controller an Vakuumanwendungen anzubinden.

Luftseitige Adapterkabel sind in verschiedenen Längen erhältlich. Sie sind nicht Teil des Lieferumfangs der Durchführung.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2023-03-30

pdf - 368 KB

Version / Datum

2023-03-30

pdf - 368 KB

Download

	N-331.1LU
Flanschmaterial	Edelstahl 1.4301
Dichtungsmaterial	Aluminiumoxidkeramik
Leckrate	1x10^-9
Prüfspannung	800 V
Maximaler Strom pro Pin	7 A
Luftseitiger Anschluss	LEMO FGJ.2B.319
Vakuumseitiger Anschluss	LEMO FGJ.2B.319
Vakuumklasse	10⁻⁹ hPa
Betriebstemperaturbereich	0 bis 50 °C
Maximale Ausheiztemperatur	150 °C
