Q-614 Q-Motion® Miniatur-Rotationstisch
Dieses Produkt wurde durch das folgende neue Produkt abgelöst: Q-632 Q‑Motion® Rotationstisch

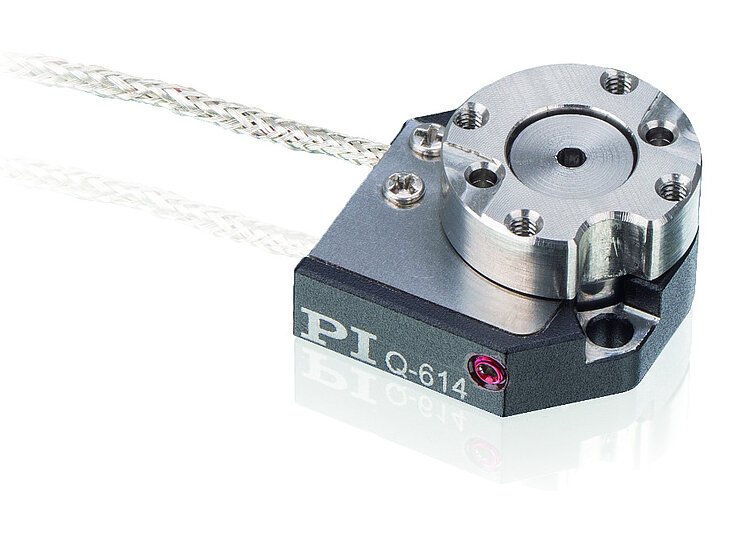

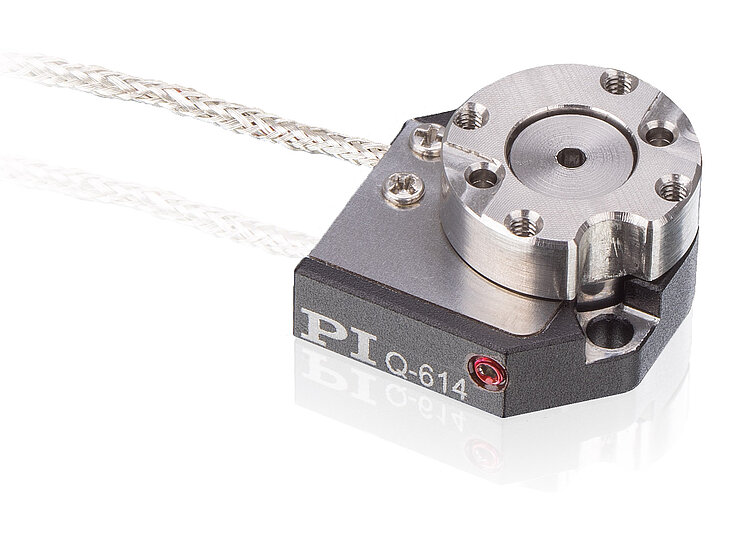

Q-614 Q-Motion® Miniatur-Rotationstisch

Minimale Abmessungen: 14 mm Durchmesser des Drehtellers

  • Nur 18 mm breit und 10 mm hoch
  • Rotationsbereich >360°
  • Geschwindigkeit 70 °/s
  • Antriebsmoment 5 mN·m
  • Geeignet für Vakuum bis 10-6 hPa, Versionen bis 10-9 hPa verfügbar
zum Inhalt Angebot / Bestellung

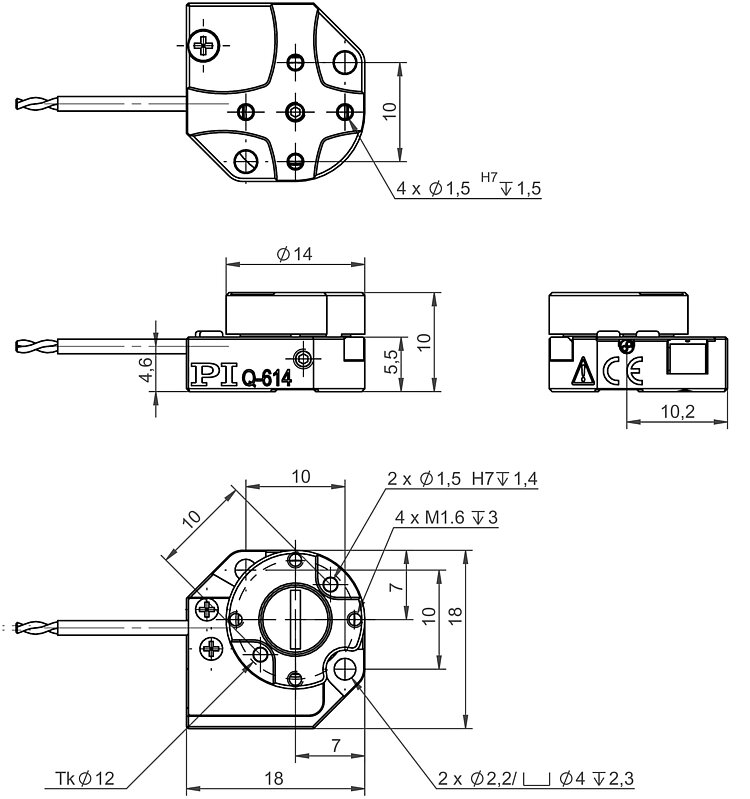

Q-614, Abmessungen in mm
Q-614 Q-Motion® Miniatur-Rotationstisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Piezoelektrischer Trägheitsantrieb

Piezoträgheitsantriebe sind platzsparende und preiswerte piezobasierte Antriebe mit relativ hohen Haltekräften und prinzipiell unbegrenztem Stellweg. Das Trägheitsantriebsprinzip basiert auf einem einzelnen piezoelektrischen Aktor, der über die Treiberelektronik mit einer modifizierten Sägezahnspannung angesteuert wird. Der Aktor dehnt sich langsam aus und nimmt einen Läufer mit. Die darauf folgende schnelle Kontraktion des Aktors kann der Läufer aufgrund seiner Trägheit nicht nachvollziehen und verharrt auf seiner Position. Mit einer Betriebsfrequenz von bis zu 20 kHz erreichen direkt auf den Läufer wirkende Antriebe Geschwindigkeiten bis max. 70 °/s.

Einsatzgebiete

Mikromontage, Photonik, Optische Justage, Mikroskopie, Beamline-Instrumentierung, Halbleitertechnik, Testanwendungen
