L-812 High-Load Linear Stage

NEW

Schrittmotor oder Servomotor • Spindelantrieb • Kostengünstig

L-812 High-Load Linear Stage

Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

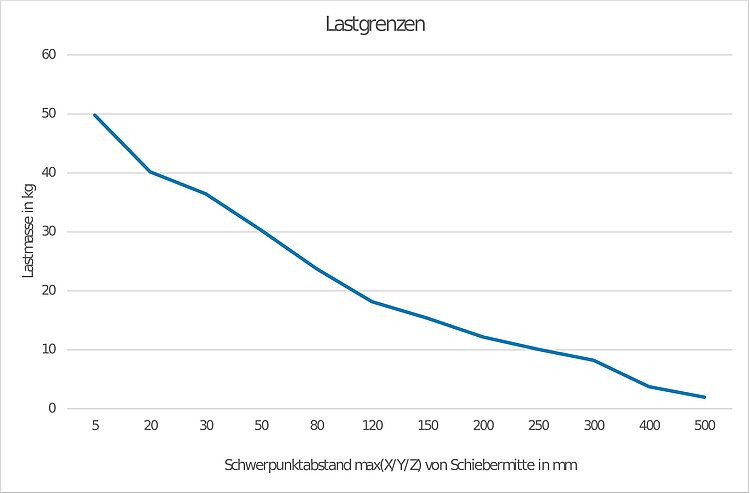

Belastungsgrenze des L-812 in Abhängigkeit von Lastmasse und Abstand des Lastschwerpunkts von der Schiebermitte

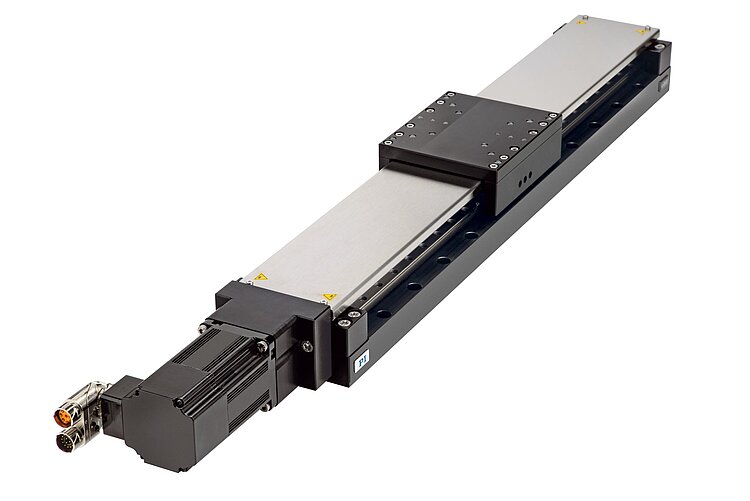

L-812.179432 mit montierter Bewegungsplattform L-812.TT1

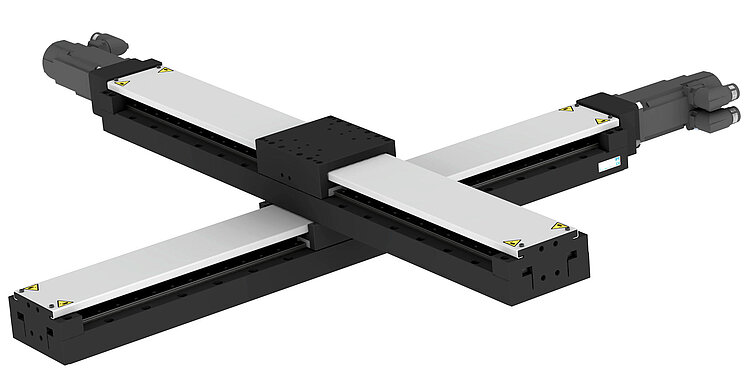

L-812 XY-Kombination mit optionaler Bewegungsplattform L-812.TT1 auf dem oberen Positionierer

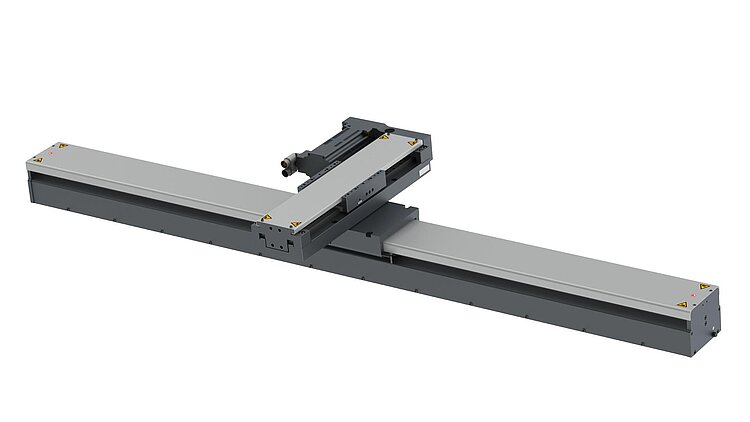

XY-Kombination aus V-857.586211E0 (unten) und L-812.099432BF (oben)

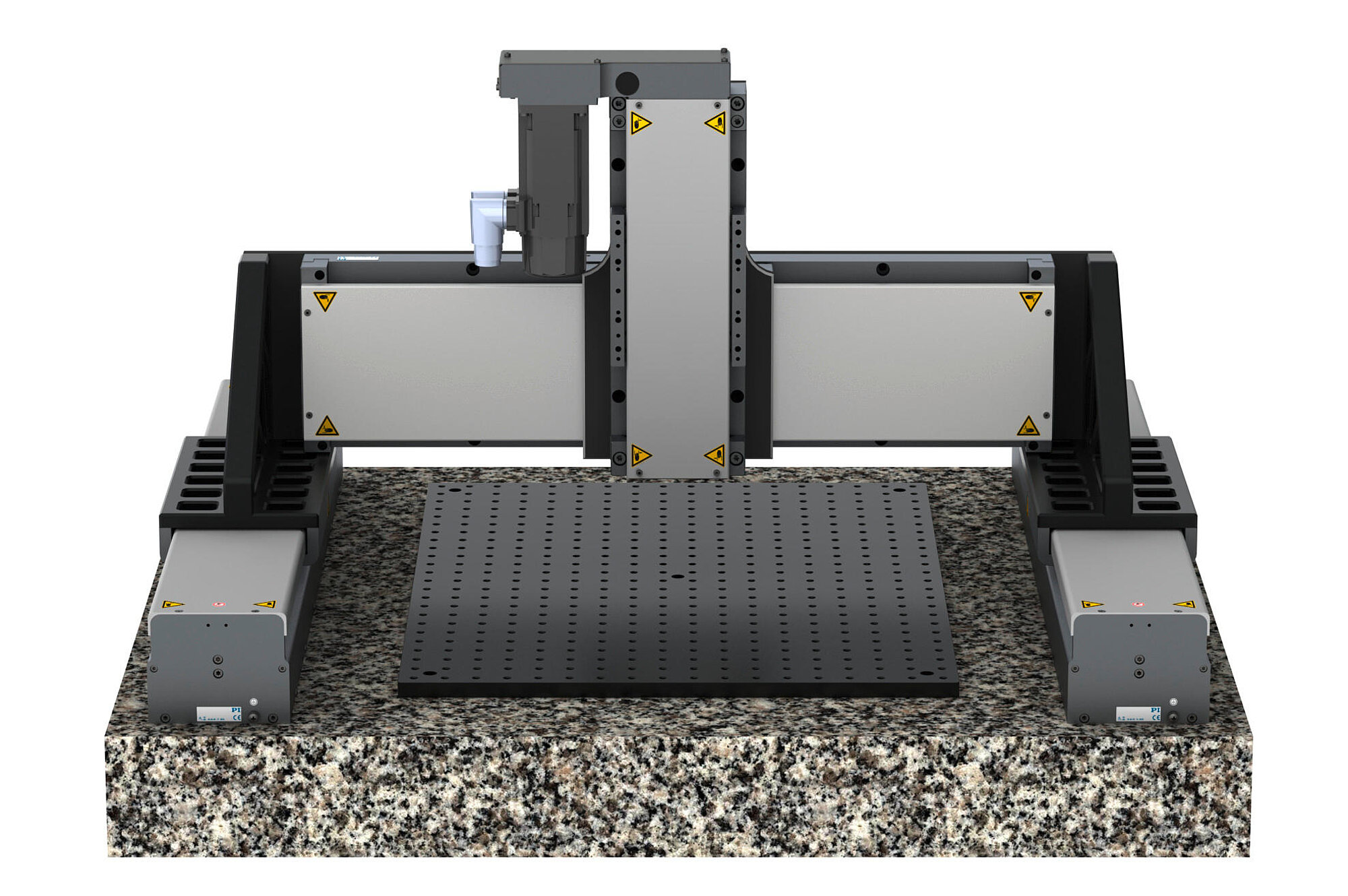

Gantry-Aufbau aus zwei V-857, zwei V-817 und einem L-812

Breite 114 mm, Stellweg bis 610 mm
Präzisions-Kugelumlaufspindel, Belastbarkeit bis 50 kg
Schrittmotor oder Servomotor

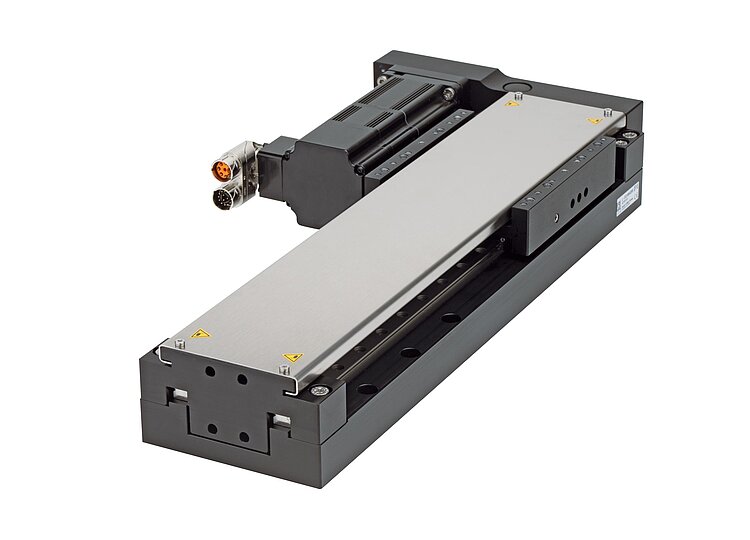

Kompaktes Design durch Modelle mit gefaltetem Antriebsstrang
Modelle mit Haltebremse für vertikale Montage

Leistungsstarker Lineartisch für den Einsatz in anspruchsvollen Industrieapplikationen

Präzise Kugelumlaufspindeln, leistungsfähige Schritt- oder Synchron-Servomotoren, hochbelastbare Kugelumlaufführungen und präzise Rotationsencoder ermöglichen den dauerhaften und zuverlässigen Betrieb unter Hochlast. Die optionale Haltebremse ermöglicht den Einsatz als Z-Achse. Die Kugelumlaufspindel ist von außen ohne Demontage nachschmierbar, für hohe Zuverlässigkeit und lange Lebensdauer.

Wegweisende Bauweise

Die Kugelumlaufführungen der L-812-Serie sind auf hohe Belastbarkeit und hohe Dynamik ausgelegt. Mit ihrer hohen Auflösung ermöglichen die Motoren verbessertes Führungsverhalten, kleinere Folgefehler und verbesserte Einschwingzeiten.

Optionen

Schrittmotor oder Synchron-Servomotor
Haltebremse
Rotationsencoder, inkrementell oder absolut messend
Gefalteter Antriebsstrang zur Reduzierung der Gesamtlänge

Synchron-Servomotor

Diese Motoren verfügen über hohe Positioniergenauigkeit und Überlastfähigkeit in einem großen Drehzahlbereich. Hohes Drehmoment und geringe bewegte Eigenmassen sorgen für eine hohe Dynamik der Antriebe. Die lange Lebensdauer, hohe Leistung und Robustheit dieser Motoren ermöglichen hervorragende Ergebnisse in Anwendungen der industriellen Automatisierung.

Schrittmotor

Leistungsstarke und vibrationsarme 2-Phasen-Schrittmotoren ermöglichen präzise Positionierung auch ohne Positionsregelung.

Einsatzgebiete

Elektronikfertigung: Mikromontage. Sensor-/Kameraplatzierung.

Laserbearbeitung: Laser-Mikrobearbeitung.

Industrieller Tintenstrahldruck. Matrizen- und Leiterplattenproduktion.

Test & Inspektion.

Herstellung medizinischer Geräte: Gasdichtes Verschweißen. Robotersysteme für Genlabore.

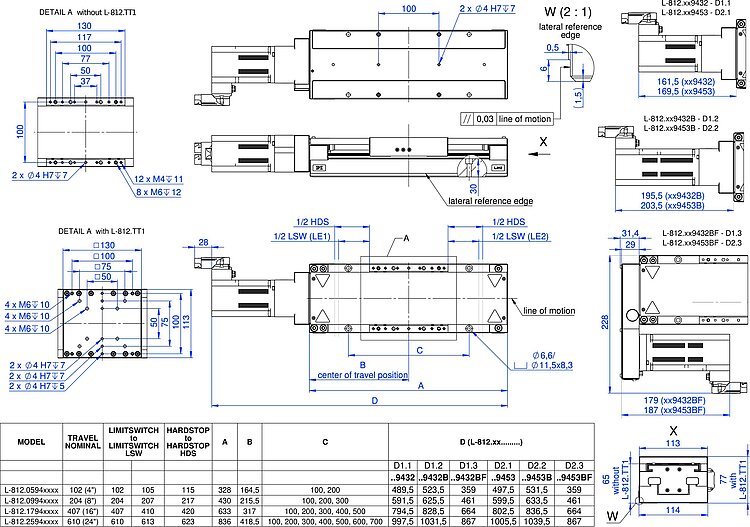

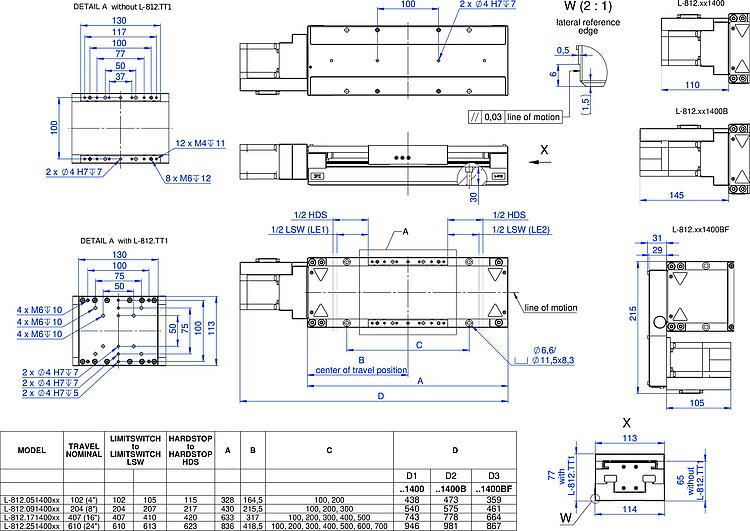

Zu den Spezifikationen

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

Wählen Sie einen Stellweg:

Klicken Sie in die Tabelle und nutzen Sie die Pfeiltasten auf Ihrer Tastatur, um nach links und rechts zu scrollen.

Bewegen	L-812.051400	L-812.051400B	L-812.051400BF	L-812.091400	L-812.091400B	L-812.091400BF	L-812.171400	L-812.171400B	L-812.171400BF	L-812.251400	L-812.251400B	L-812.251400BF	L-812.059432	L-812.059432B	L-812.059432BF	L-812.099432	L-812.099432B	L-812.099432BF	L-812.179432	L-812.179432B	L-812.179432BF	L-812.259432	L-812.259432B	L-812.259432BF	L-812.059453	L-812.059453B	L-812.059453BF	L-812.099453	L-812.099453B	L-812.099453BF	L-812.179453	L-812.179453B	L-812.179453BF	L-812.259453	L-812.259453B	L-812.259453BF	Toleranz
Aktive Achsen	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
Stellweg in X	102 mm	102 mm	102 mm	204 mm	204 mm	204 mm	407 mm	407 mm	407 mm	610 mm	610 mm	610 mm	102 mm	102 mm	102 mm	204 mm	204 mm	204 mm	407 mm	407 mm	407 mm	610 mm	610 mm	610 mm	102 mm	102 mm	102 mm	204 mm	204 mm	204 mm	407 mm	407 mm	407 mm	610 mm	610 mm	610 mm
Beschleunigung in X, unbelastet	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	10 m/s²	max.
Maximale Geschwindigkeit in X, unbelastet	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	100 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s	300 mm/s
Geradheit (Lineares Übersprechen in Y bei Bewegung in X)	± 4 µm	± 4 µm	± 4 µm	± 6 µm	± 6 µm	± 6 µm	± 10 µm	± 10 µm	± 10 µm	± 14 µm	± 14 µm	± 14 µm	± 4 µm	± 4 µm	± 4 µm	± 6 µm	± 6 µm	± 6 µm	± 10 µm	± 10 µm	± 10 µm	± 14 µm	± 14 µm	± 14 µm	± 4 µm	± 4 µm	± 4 µm	± 6 µm	± 6 µm	± 6 µm	± 10 µm	± 10 µm	± 10 µm	± 14 µm	± 14 µm	± 14 µm	max.
Ebenheit (Lineares Übersprechen in Z bei Bewegung in X)	± 4 µm	± 4 µm	± 4 µm	± 6 µm	± 6 µm	± 6 µm	± 10 µm	± 10 µm	± 10 µm	± 14 µm	± 14 µm	± 14 µm	± 4 µm	± 4 µm	± 4 µm	± 6 µm	± 6 µm	± 6 µm	± 10 µm	± 10 µm	± 10 µm	± 14 µm	± 14 µm	± 14 µm	± 4 µm	± 4 µm	± 4 µm	± 6 µm	± 6 µm	± 6 µm	± 10 µm	± 10 µm	± 10 µm	± 14 µm	± 14 µm	± 14 µm	max.
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X)	± 21 µrad	± 21 µrad	± 21 µrad	± 28,5 µrad	± 28,5 µrad	± 28,5 µrad	± 58,5 µrad	± 58,8 µrad	± 58,5 µrad	± 88,5 µrad	± 88,5 µrad	± 88,5 µrad	± 21 µrad	± 21 µrad	± 21 µrad	± 29 µrad	± 29 µrad	± 29 µrad	± 59 µrad	± 59 µrad	± 59 µrad	± 87 µrad	± 87 µrad	± 87 µrad	± 21 µrad	± 21 µrad	± 21 µrad	± 29 µrad	± 29 µrad	± 29 µrad	± 59 µrad	± 59 µrad	± 59 µrad	± 87 µrad	± 87 µrad	± 87 µrad	max.
Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X)	± 21 µrad	± 21 µrad	± 21 µrad	± 27 µrad	± 27 µrad	± 27 µrad	± 59 µrad	± 59 µrad	± 59 µrad	± 87 µrad	± 87 µrad	± 87 µrad	± 21 µrad	± 21 µrad	± 21 µrad	± 29 µrad	± 29 µrad	± 29 µrad	± 59 µrad	± 59 µrad	± 59 µrad	± 87 µrad	± 87 µrad	± 87 µrad	± 21 µrad	± 21 µrad	± 21 µrad	± 29 µrad	± 29 µrad	± 29 µrad	± 59 µrad	± 59 µrad	± 59 µrad	± 87 µrad	± 87 µrad	± 87 µrad	max.
Positionieren	L-812.051400	L-812.051400B	L-812.051400BF	L-812.091400	L-812.091400B	L-812.091400BF	L-812.171400	L-812.171400B	L-812.171400BF	L-812.251400	L-812.251400B	L-812.251400BF	L-812.059432	L-812.059432B	L-812.059432BF	L-812.099432	L-812.099432B	L-812.099432BF	L-812.179432	L-812.179432B	L-812.179432BF	L-812.259432	L-812.259432B	L-812.259432BF	L-812.059453	L-812.059453B	L-812.059453BF	L-812.099453	L-812.099453B	L-812.099453BF	L-812.179453	L-812.179453B	L-812.179453BF	L-812.259453	L-812.259453B	L-812.259453BF	Toleranz
Systemauflösung in X	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	25000 nm	500 nm	500 nm	500 nm	500 nm	500 nm	500 nm	500 nm	500 nm	500 nm	500 nm	500 nm	500 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm	0,3 nm
Bidirektionale Wiederholgenauigkeit in X	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	± 5 µm	max.
Positioniergenauigkeit in X, unkalibriert	± 20 µm	± 20 µm	± 20 µm	± 25 µm	± 25 µm	± 25 µm	± 30 µm	± 30 µm	± 30 µm	± 35 µm	± 35 µm	± 35 µm	± 20 µm	± 20 µm	± 20 µm	± 25 µm	± 25 µm	± 25 µm	± 30 µm	± 30 µm	± 30 µm	± 35 µm	± 35 µm	± 35 µm	± 20 µm	± 20 µm	± 20 µm	± 25 µm	± 25 µm	± 25 µm	± 30 µm	± 30 µm	± 30 µm	± 35 µm	± 35 µm	± 35 µm	max.
Kleinste Schrittweite in X	3 µm	3 µm	3 µm	3 µm	3 µm	3 µm	3 µm	3 µm	3 µm	3 µm	3 µm	3 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	1,5 µm	max.
Endschalter	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN	Induktiv, Öffner, 5 V, NPN
Integrierter Sensor													Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Inkrementeller Rotationsencoder	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn	Absoluter Rotationsencoder, Multiturn
Auflösung Motorencoder													10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U	10000 Impulse/U
Sensorsignal Motorencoder													A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	A/B-Quadratur, RS-422	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C	BiSS-C
Anzahl Umdrehungen Motorencoder, Bitbreite																									12 bit	12 bit	12 bit	12 bit	12 bit	12 bit	12 bit	12 bit	12 bit	12 bit	12 bit	12 bit
Auflösung Motorencoder, Bitbreite																									24 bit	24 bit	24 bit	24 bit	24 bit	24 bit	24 bit	24 bit	24 bit	24 bit	24 bit	24 bit
Antriebseigenschaften	L-812.051400	L-812.051400B	L-812.051400BF	L-812.091400	L-812.091400B	L-812.091400BF	L-812.171400	L-812.171400B	L-812.171400BF	L-812.251400	L-812.251400B	L-812.251400BF	L-812.059432	L-812.059432B	L-812.059432BF	L-812.099432	L-812.099432B	L-812.099432BF	L-812.179432	L-812.179432B	L-812.179432BF	L-812.259432	L-812.259432B	L-812.259432BF	L-812.059453	L-812.059453B	L-812.059453BF	L-812.099453	L-812.099453B	L-812.099453BF	L-812.179453	L-812.179453B	L-812.179453BF	L-812.259453	L-812.259453B	L-812.259453BF	Toleranz
Antriebstyp	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	2-Phasen-Schrittmotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor	Synchron-Servomotor
Motorauflösung	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U	200 Vollschritte/U
Nennspannung	48 V	48 V	48 V	48 V	48 V	48 V	48 V	48 V	48 V	48 V	48 V	48 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V	310 V
Nennstrom, effektiv	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	1,5 A	typ.
Spitzenstrom, effektiv	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,2 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	4,5 A	typ.
Antriebskraft in negativer Bewegungsrichtung in X	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	typ.
Antriebskraft in positiver Bewegungsrichtung in X	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	377 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	800 N	typ.
Widerstand Phase-Phase	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	0,5 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	10,1 Ω	typ.
Induktivität Phase-Phase	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	1,2 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH	107,5 mH
Drehmomentkonstante													0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	0,43 N·m/A	typ.
Gegen-EMK Phase-Phase, rotatorisch													14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	14,5 V/kRPM	max.
Polpaarzahl													4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Mechanische Eigenschaften	L-812.051400	L-812.051400B	L-812.051400BF	L-812.091400	L-812.091400B	L-812.091400BF	L-812.171400	L-812.171400B	L-812.171400BF	L-812.251400	L-812.251400B	L-812.251400BF	L-812.059432	L-812.059432B	L-812.059432BF	L-812.099432	L-812.099432B	L-812.099432BF	L-812.179432	L-812.179432B	L-812.179432BF	L-812.259432	L-812.259432B	L-812.259432BF	L-812.059453	L-812.059453B	L-812.059453BF	L-812.099453	L-812.099453B	L-812.099453BF	L-812.179453	L-812.179453B	L-812.179453BF	L-812.259453	L-812.259453B	L-812.259453BF	Toleranz
Führung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung	Kugelumlaufführung
Spindeltyp	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel	Kugelumlaufspindel
Spindelsteigung	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm
Bewegte Masse in X, unbelastet	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g	2800 g
Zulässige Druckkraft in Y	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	250 N	max.
Zulässige Druckkraft in Z	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	500 N	max.
Gesamtmasse	6800 g	6900 g	7000 g	7800 g	7900 g	8000 g	9900 g	10000 g	10100 g	11900 g	12000 g	12100 g	7300 g	7400 g	7500 g	8300 g	8400 g	8500 g	10400 g	10500 g	10600 g	12500 g	12600 g	12700 g	7300 g	7400 g	7500 g	8300 g	8400 g	8500 g	10400 g	10500 g	10600 g	12500 g	12600 g	12700 g
Material	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl	Aluminium, schwarz eloxiert, Edelstahl
Haltebremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse		Elektromagnetische Sicherheitsbremse	Elektromagnetische Sicherheitsbremse
Haltekraft in X, passiv		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N		500 N	500 N
Anschlüsse und Umgebung	L-812.051400	L-812.051400B	L-812.051400BF	L-812.091400	L-812.091400B	L-812.091400BF	L-812.171400	L-812.171400B	L-812.171400BF	L-812.251400	L-812.251400B	L-812.251400BF	L-812.059432	L-812.059432B	L-812.059432BF	L-812.099432	L-812.099432B	L-812.099432BF	L-812.179432	L-812.179432B	L-812.179432BF	L-812.259432	L-812.259432B	L-812.259432BF	L-812.059453	L-812.059453B	L-812.059453BF	L-812.099453	L-812.099453B	L-812.099453BF	L-812.179453	L-812.179453B	L-812.179453BF	L-812.259453	L-812.259453B	L-812.259453BF	Toleranz
Anschluss	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	HD D-Sub 26-pin (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)	M15 9-pol (m)
Empfohlene Controller / Treiber	Sofort einsatzbereit, mit vollintegriertem Controller der Serie G-910 sowie G-901.R319. Flexible Integration mit kompakten Modulen: ACS SPiiPlusEC und UDMpa. Auch mit anderen 3rd-Party-Controllern und Servo-Treibern kompatibel.	Sofort einsatzbereit, mit vollintegriertem Controller der Serie G-910 sowie G-901.R319. Flexible Integration mit kompakten Modulen: ACS SPiiPlusEC und UDMpa. Auch mit anderen 3rd-Party-Controllern und Servo-Treibern kompatibel.	Sofort einsatzbereit, mit vollintegriertem Controller der Serie G-910 sowie G-901.R319. Flexible Integration mit kompakten Modulen: ACS SPiiPlusEC und UDMpa. Auch mit anderen 3rd-Party-Controllern und Servo-Treibern kompatibel. [data-collapsibleID

Go to download

Dokumentation

Benutzerhandbuch L812UM0002

L-812.xx9432 Hochlast-Lineartisch

Version / Datum

2021-08-02

Version / Datum

2021-08-02

Dokumentsprache

Anfrage Downloadlink

Dokumentation

Benutzerhandbuch L812UM0001

L-812.xx1400 Lineartisch mit Schrittmotor

Version / Datum

2021-08-02

Version / Datum

2021-08-02

Dokumentsprache

Anfrage Downloadlink

Dokumentation

Benutzerhandbuch L812UM0003

L-812.xx9453 Hochlast-Lineartisch

Version / Datum

2021-08-02

Version / Datum

2021-08-02

Dokumentsprache

Anfrage Downloadlink

L-812.051400B NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 102 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.051400BF NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 102 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse; gefalteter Antriebsstrang

Zur Liste hinzufügen Von Liste entfernen

L-812.091400 NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 204 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel

Zur Liste hinzufügen Von Liste entfernen

L-812.091400B NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 204 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.091400BF NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 204 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse; gefalteter Antriebsstrang

Zur Liste hinzufügen Von Liste entfernen

L-812.171400 NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 407 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel

Zur Liste hinzufügen Von Liste entfernen

L-812.171400B NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 407 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.171400BF NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 407 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse; gefalteter Antriebsstrang

Zur Liste hinzufügen Von Liste entfernen

L-812.251400 NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 610 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel

Zur Liste hinzufügen Von Liste entfernen

L-812.251400B NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 610 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.251400BF NEW!

Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 610 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Elektromagnetische Sicherheitsbremse; gefalteter Antriebsstrang

Zur Liste hinzufügen Von Liste entfernen

L-812.059432 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 102 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder

Zur Liste hinzufügen Von Liste entfernen

L-812.059432B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 102 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.059432BF NEW!

Zur Liste hinzufügen Von Liste entfernen

L-812.099432 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 204 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder

Zur Liste hinzufügen Von Liste entfernen

L-812.099432B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 204 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.099432BF NEW!

Zur Liste hinzufügen Von Liste entfernen

L-812.179432 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 407 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder

Zur Liste hinzufügen Von Liste entfernen

L-812.179432B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 407 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.179432BF NEW!

Zur Liste hinzufügen Von Liste entfernen

L-812.259432 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 610 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder

Zur Liste hinzufügen Von Liste entfernen

L-812.259432B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 610 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.259432BF NEW!

Zur Liste hinzufügen Von Liste entfernen

L-812.059453 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 102 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn

Zur Liste hinzufügen Von Liste entfernen

L-812.059453B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 102 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.059453BF NEW!

Zur Liste hinzufügen Von Liste entfernen

L-812.099453 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 204 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn

Zur Liste hinzufügen Von Liste entfernen

L-812.099453B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 204 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.099453BF NEW!

Zur Liste hinzufügen Von Liste entfernen

L-812.179453 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 407 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn

Zur Liste hinzufügen Von Liste entfernen

L-812.179453B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 407 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.179453BF NEW!

Zur Liste hinzufügen Von Liste entfernen

L-812.259453 NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 610 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn

Zur Liste hinzufügen Von Liste entfernen

L-812.259453B NEW!

Hochlast-Lineartisch; Synchron-Servomotor bis 310 V; 610 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Absoluter Rotationsencoder, Multiturn; Elektromagnetische Sicherheitsbremse

Zur Liste hinzufügen Von Liste entfernen

L-812.259453BF NEW!

Zur Liste hinzufügen Von Liste entfernen

Sonderausführung auf Anfrage Zur Anfrageliste
