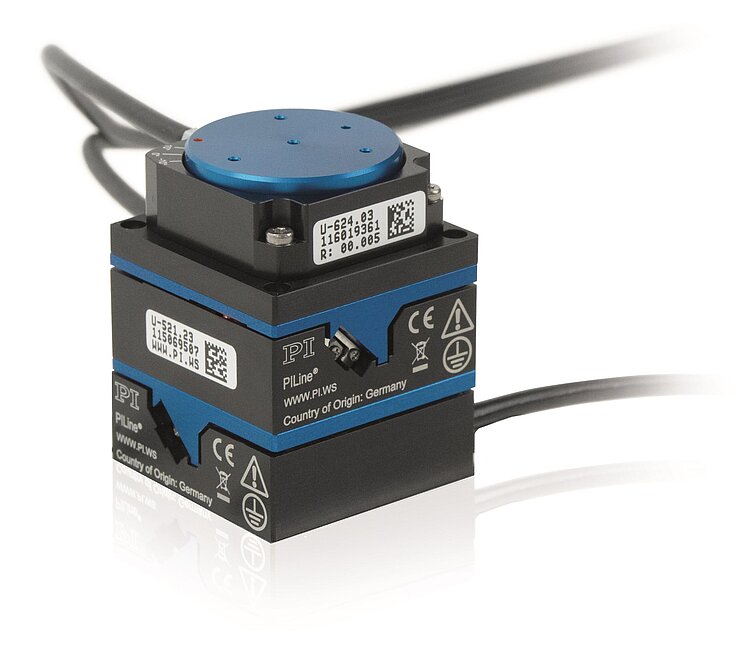

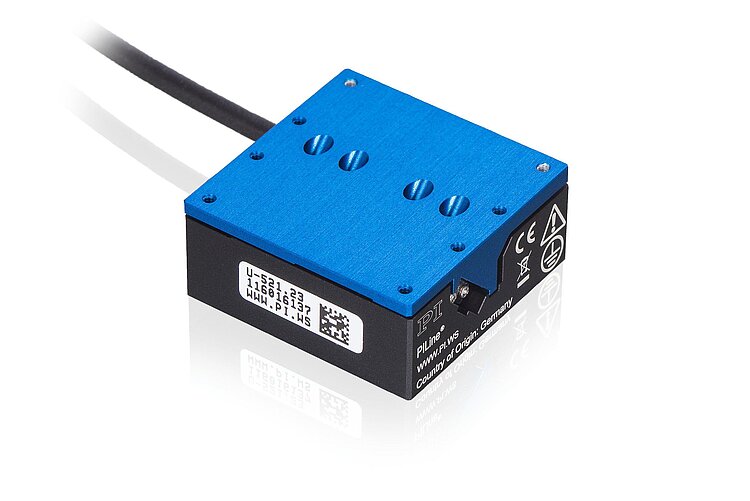

U-521 PILine® Lineartisch

Kompakter Lineartisch mit Ultraschall-Piezomotor

  • Positioniert kleine Lasten schnell und präzise: Geschwindigkeit bis 200 mm/s, kleinste Schrittweite bis 0,3 µm
  • Platzsparend: Nur 35 mm breit und 15 mm hoch
  • Selbsthemmend im ausgeschalteten Zustand: Spart Energie und verringert die Wärmeentwicklung
  • Geräuschlos
  • Kundenspezifische Ausführungen auf Anfrage
U-521 PILine® Lineartisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Linearpositionierer der Präzisionsklasse

PILine® Positionierer sind besonders für Anwendungen geeignet, die eine schnelle und präzise Positionierung erfordern. Der selbsthemmende Antrieb hält die Position im ausgeschalteten Zustand mechanisch stabil. Energieverbrauch und Wärmeentwicklung können somit erheblich verringert werden. Anwendungen mit geringer Einschaltdauer, die batteriebetrieben oder wärmeempfindlich sind, profitieren von diesen Eigenschaften. Die Achsenposition wird mit einem Encoder gemessen, und ein optischer Referenzschalter ermöglicht zuverlässig wiederholbare Bewegungen. Das piezomotorische Antriebsprinzip und dessen elektrische Ansteuerung sind preisgünstig und können kundenspezifisch ausgelegt werden.

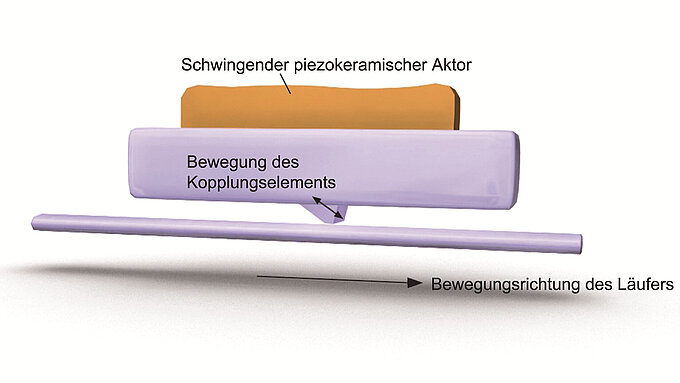

PILine® Ultraschall-Piezomotor

Wesentlicher Bestandteil eines PILine® Ultraschall-Piezomotors ist ein Piezoaktor, der über ein Kopplungselement gegen einen beweglich geführten Läufer vorgespannt ist. Der piezokeramische Aktor wird mit einer hochfrequenten Wechselspannung zu Ultraschallschwingungen zwischen 100 und 200 kHz angeregt. Die Deformation des Aktors führt zu einer periodischen, diagonalen Bewegung des Kopplungselements zum Läufer. Je Zyklus beträgt der erzeugte Vorschub wenige Nanometer, die hohen Frequenzen führen zu den hohen Geschwindigkeiten. Die Vorspannung des piezokeramischen Aktors gegen den Läufer sorgt für die Selbsthemmung des Antriebs im Stillstand und im ausgeschalteten Zustand.

Hochgenaue Positionsmessung mit inkrementellem Linearencoder

Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.

Einsatzgebiete

Mikromanipulation, Automatisierung, Biotechnologie, Probenmanipulation, Probenpositionierung, Anwendungen mit begrenzten Platzverhältnissen, Vakuumanwendungen bis 10-6 hPa (optional).

Spezifikationen

Datenblatt

Datenblatt U-521

Version / Datum
2024-01-10
pdf - 560 KB
Version / Datum
2024-01-10
pdf - 562 KB
Version / Datum
2018-11-05
pdf - 787 KB

Downloads

Datenblatt

Datenblatt

Datenblatt U-521

Version / Datum
2024-01-10
pdf - 560 KB
Version / Datum
2024-01-10
pdf - 562 KB
Version / Datum
2018-11-05
pdf - 787 KB

Dokumentation

Dokumentation

Kurzanleitung MP121EK

PILine® Positionierer: M-67x, M-68x, U-52x, U-62x, U-651, U-7xx

Version / Datum
6.0.0 03/2024
pdf - 959 KB
Version / Datum
6.0.0 03/2024
pdf - 995 KB
Dokumentation

Benutzerhandbuch MP138

U-521 Linearversteller

Version / Datum
2.0.0 2024-07-24
pdf - 2 MB
Version / Datum
2.0.0 2024-07-24
pdf - 2 MB

3-D-Modelle

3-D-Modelle

U-521 3D-Modell

zip - 3 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

U-521.23

PILine® Lineartisch; PILine® Piezomotor, Leistungsklasse 1; 18 mm Stellweg; 2 N Belastbarkeit; 200 mm/s maximale Geschwindigkeit; inkrementeller Linearencoder, 400 nm Sensorauflösung; 1,5 m Kabellänge

U-521.23V

PILine® Lineartisch; PILine® Piezomotor, Leistungsklasse 1; 18 mm Stellweg; 2 N Belastbarkeit; 200 mm/s maximale Geschwindigkeit; inkrementeller Linearencoder, 400 nm Sensorauflösung; vakuumkompatibel bis 10⁻⁶ hPa; 1 m Kabellänge

U-521.24

PILine® Lineartisch; PILine® Piezomotor, Leistungsklasse 1; 18 mm Stellweg; 2 N Belastbarkeit; 200 mm/s maximale Geschwindigkeit; inkrementeller Linearencoder, 100 nm Sensorauflösung; 1,5 m Kabellänge
