L-306.011100
Kompakter Präzisionshubtisch; 2-Phasen-Schrittmotor; 13 mm Stellweg; 20 N Belastbarkeit; 5 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; 0,5 m Kabellänge

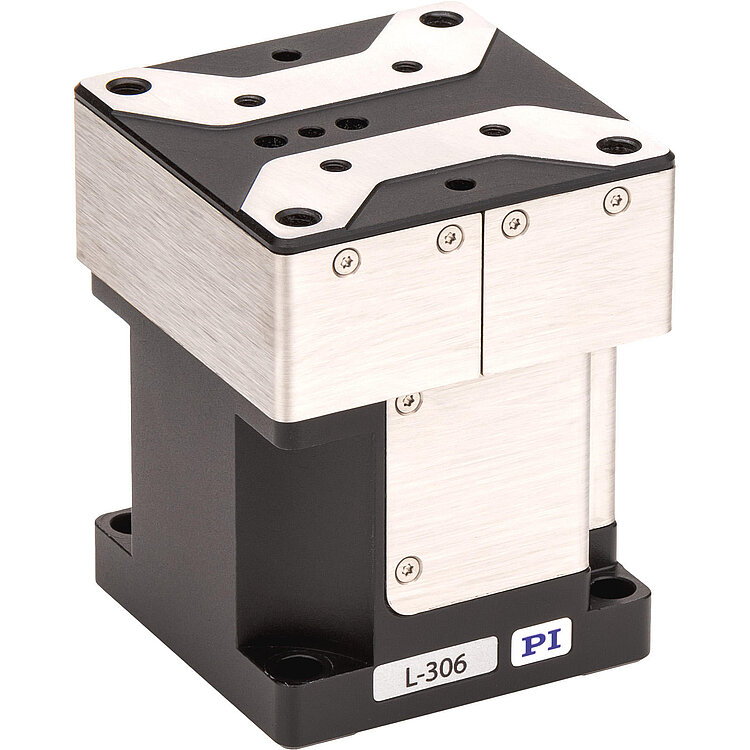

L-306 Kompakter Präzisionshubtisch
Kompakte Bauweise, Mehrachs-Kombinationen
- Kompakte Bauweise: Grundfläche 63 mm × 63 mm
- Schrittmotoren und geregelte DC-Motoren
- Optional: Linearencoder für direkte Positionsmessung
- Kreuzrollenführungen
- Kontaktlose Referenz- und Endschalter

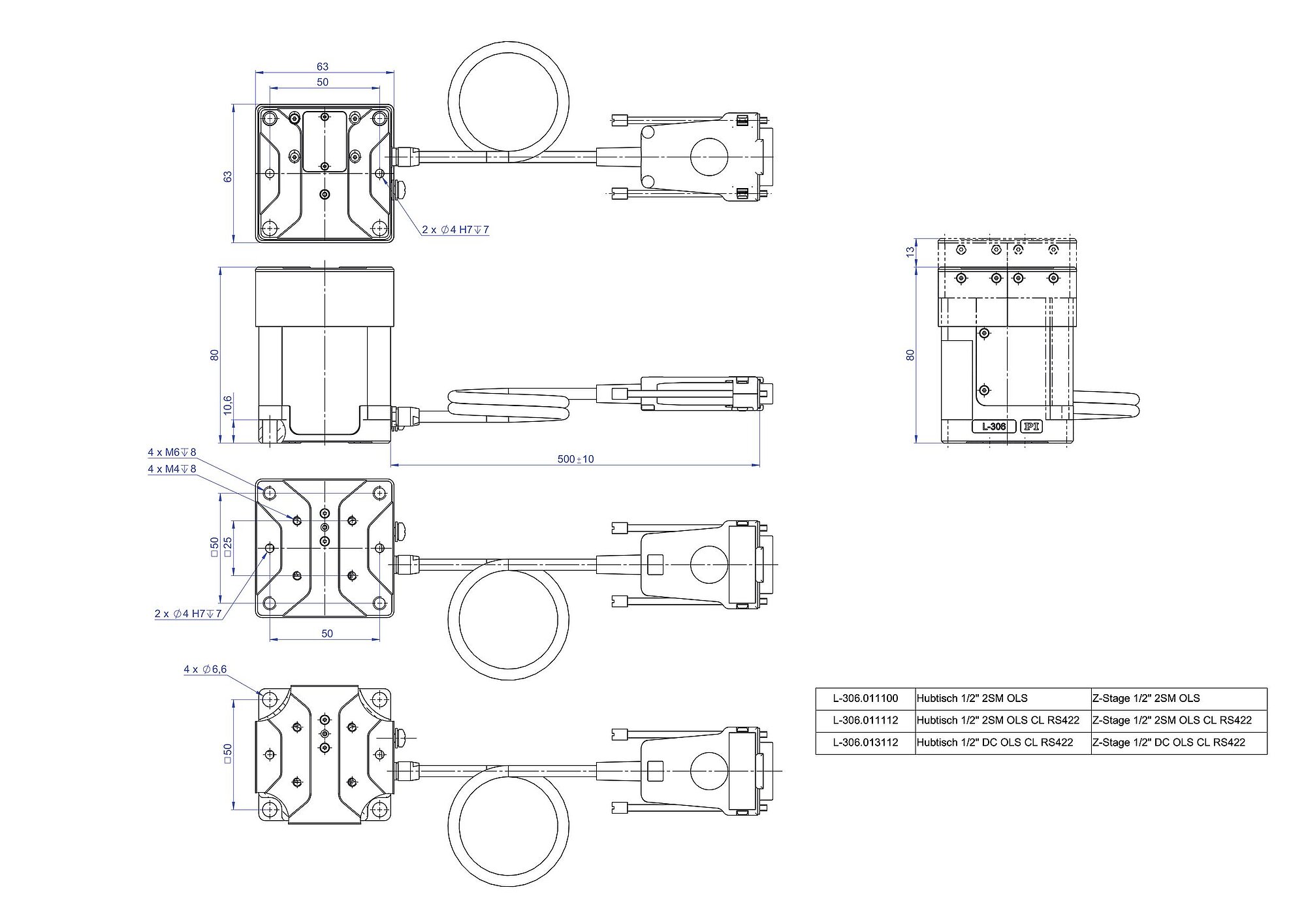

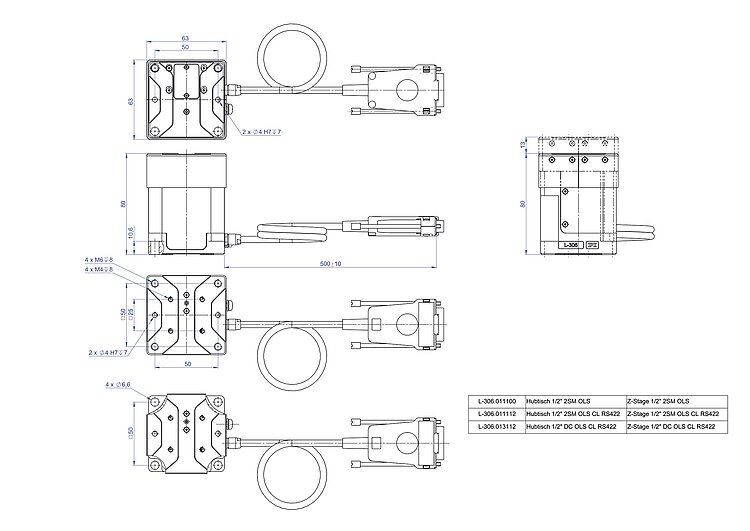

L-306, Abmessungen in mm
L-306 Kompakter Präzisionshubtisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Kompakter Hubtisch, vielseitig einsetzbar
Hubtisch mit kompakter Baugröße durch gefalteten Antrieb mit Riemengetriebe. Passt auf Lineartische mit M6 50 mm × 50 mm Anschlussraster (z.B. L-406).
Antrieb
- 2-Phasen-Schrittmotor oder geregelter DC-Motor
- Spielfrei vorgespannte Kugelumlaufspindel
Positionsmessung
- Inkrementeller Linearencoder (optional bei Schrittmotor-Varianten)
- Kontaktlose optische Referenz- und Endschalter
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.
Kreuzrollenführung
Bei Kreuzrollenführungen wird der Punktkontakt der Kugeln in Kugelführungen durch den Linienkontakt gehärteter Rollen ersetzt. Sie sind dadurch wesentlich steifer und kommen mit geringerer Vorspannung aus, was die Reibung reduziert und einen gleichmäßigeren Lauf ermöglicht. Kreuzrollenführungen zeichnen sich darüber hinaus durch hohe Führungsgenauigkeit und Tragfähigkeit aus. Zwangsgesteuerte Wälzkörperkäfige verhindern Käfigwandern.
Einsatzgebiete
Forschung. Halbleitertechnik. Photonik. Automatisierung.
Spezifikationen
Spezifikationen
| Bewegen | L-306.011100 | L-306.011112 | L-306.013112 | Toleranz |
|---|---|---|---|---|
| Aktive Achsen | Z | Z | Z | |
| Stellweg in Z | 13 mm | 13 mm | 13 mm | |
| Maximale Geschwindigkeit in Z, unbelastet | 5 mm/s | 5 mm/s | 5 mm/s | |
| Ebenheit (Lineares Übersprechen in X bei Bewegung in Z) | ± 3 µm | ± 3 µm | ± 3 µm | typ. |
| Geradheit (Lineares Übersprechen in Y bei Bewegung in Z) | ± 3 µm | ± 3 µm | ± 3 µm | typ. |
| Gieren (Rotatorisches Übersprechen in θX bei Bewegung in Z) | ± 150 µrad | ± 150 µrad | ± 150 µrad | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in Z) | ± 175 µrad | ± 175 µrad | ± 175 µrad | typ. |
| Positionieren | L-306.011100 | L-306.011112 | L-306.013112 | Toleranz |
| Unidirektionale Wiederholgenauigkeit in Z | 0,5 µm | 0,1 µm | 0,1 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in Z | ± 2 µm | ± 0,5 µm | ± 0,5 µm | typ. |
| Kleinste Schrittweite in Z | 2,5 µm | 0,1 µm | 0,1 µm | typ. |
| Referenzschalter | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | |
| Endschalter | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | |
| Integrierter Sensor | Inkrementeller Linearencoder | Inkrementeller Linearencoder | ||
| Sensorsignal | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | ||
| Sensorauflösung | 5 nm | 50 nm | ||
| Antriebseigenschaften | L-306.011100 | L-306.011112 | L-306.013112 | Toleranz |
| Antriebstyp | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | DC-Motor | |
| Antriebskraft in positiver Bewegungsrichtung in Z | 20 N | 20 N | 20 N | typ. |
| Antriebskraft in negativer Bewegungsrichtung in Z | 20 N | 20 N | 20 N | typ. |
| Mechanische Eigenschaften | L-306.011100 | L-306.011112 | L-306.013112 | Toleranz |
| Führung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 0,5 mm | 0,5 mm | 0,5 mm | |
| Haltekraft in Z, passiv | 20 N | 20 N | 20 N | |
| Bewegte Masse in Z, unbelastet | 180 g | 180 g | 180 g | |
| Zulässige Druckkraft in Y | 10 N | 10 N | 10 N | max. |
| Zulässige Druckkraft in Z | 20 N | 20 N | 20 N | max. |
| Zulässiges Moment in θX | 1 N·m | 1 N·m | 1 N·m | max. |
| Zulässiges Moment in θY | 1 N·m | 1 N·m | 1 N·m | max. |
| Zulässiges Moment in θZ | 2 N·m | 2 N·m | 2 N·m | max. |
| Gesamtmasse | 600 g | 600 g | 600 g | |
| Material | Aluminium eloxiert, Stahl | Aluminium eloxiert, Stahl | Aluminium eloxiert, Stahl | |
| Anschlüsse und Umgebung | L-306.011100 | L-306.011112 | L-306.013112 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | HD D-Sub 26-polig (m) | HD D-Sub 26-polig (m) | HD D-Sub 26-polig (m) | |
| Kabellänge | 0,5 m | 0,5 m | 0,5 m | |
| Empfohlene Controller / Treiber | C-663.12 C-885 mit C-663.12C885 Modularer ACS Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS Controller | C-863.12 C-885 mit C-863.20C885 Modularer ACS Controller |
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch L306T0002
Compact Z positioner L-306.011100 / 011112 / 013112
Version / Datum
2020-11-11
pdf - 819 KB
Version / Datum
2020-11-11
pdf - 865 KB
3-D-Modelle
3-D-Modelle
L-306 3D-Modell
zip - 2 MB
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
L-306.011112
Kompakter Präzisionshubtisch; 2-Phasen-Schrittmotor; 13 mm Stellweg; 20 N Belastbarkeit; 5 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 5 nm Sensorauflösung, A/B-Quadratur, RS-422; 0,5 m Kabellänge
L-306.013112
Kompakter Präzisionshubtisch; DC-Motor; 13 mm Stellweg; 20 N Belastbarkeit; 5 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, 50 nm Sensorauflösung, A/B-Quadratur, RS-422; 0,5 m Kabellänge
