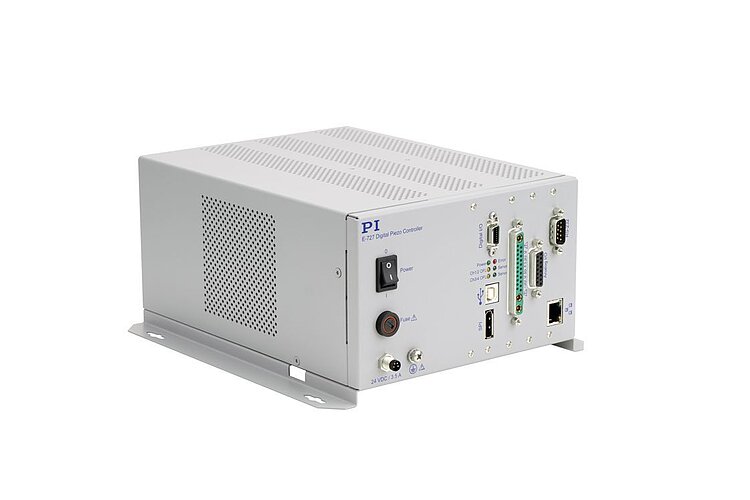

E-727.x • E-727.xAP Digitaler Mehrkanal-Piezocontroller

Für Nanopositioniersysteme mit kapazitiven, piezoresistiven oder DMS-Sensoren

E-727.x • E-727.xAP Digitaler Mehrkanal-Piezocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • 20 kHz Abtastrate Regelung
  • Option für erhöhten Ausgangsstrom
  • Schnittstellen: TCP/IP, USB und RS-232
  • Optionale analoge Ein- und Ausgänge
  • ID-Chip-Erkennung für automatischen Abgleich des Controllers auf die Piezomechanik
  • Mechanik- und Elektroniklinearisierung mittels Polynomen 4. Ordnung

Digitaler Controller für piezobasierte Nanopositioniersysteme

Integrierte, rauscharme Leistungsendstufen für PICMA® Piezoaktoren. Ausgangsspannung -30 bis +130 V. Unterstützt Nanopositioniersysteme mit DMS-Sensoren, kapazitiven Sensoren oder piezoresistiven Sensoren. P-I-Regler mit 2 Notchfiltern. Linearisierung durch Polynome 4. Ordnung. Optionale Dynamische Digitale Linearisierung (DDL). Auslieferung inkl. Weitbereichsnetzteil, USB- und RS-232-Kabel.

Hohe Dynamik

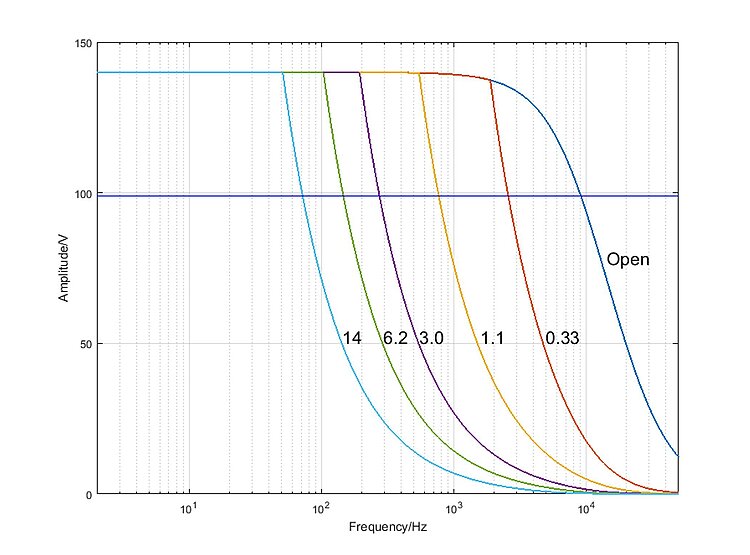

Erhöhter Ausgangsstrom (optional) für dynamische Anwendungen, die einen hohen Spitzenstrom erfordern.

Umfangreiche Funktionalität

ID-Chip für schnelle Inbetriebnahme und Austauschbarkeit der Systemkomponenten. Datenrekorder, Funktionsgenerator, Makros. Umfangreiche Softwareunterstützung, z.B. für NI LabVIEW, dynamische Bibliotheken für Windows und Linux.

Schnittstellen

TCP/IP, USB, RS-232, SPI. Je 4 analoge Eingänge und Ausgänge (optional) für externe Sensoren, Sollwertvorgaben oder externe Verstärker. Je 4 digitale Ein- und Ausgänge.

Spezifikationen

Datenblatt

Datenblatt E-727.xAP

Version / Datum
2018-06-18
Version / Datum
2018-06-18
Version / Datum
2018-07-11
Dokumentsprache
pdf - 482 KB
pdf - 484 KB
pdf - 1 MB

Downloads

Datenblatt

Datenblatt

Datenblatt E-727.xAP

Version / Datum
2018-06-18
Version / Datum
2018-06-18
Version / Datum
2018-07-11
Dokumentsprache
pdf - 482 KB
pdf - 484 KB
pdf - 1 MB

Dokumentation

Dokumentation

Kurzanleitung PZ289

Digitale Piezocontroller E-709.xxG / E-727 / E-754
Version / Datum
1.0.0 2019/09
Version / Datum
1.0.0 2019/09
Dokumentsprache
pdf - 2 MB
pdf - 2 MB
Dokumentation

Technical Note A000T0074

Leitfaden zu Erdung und Schirmung
Version / Datum
2018-11-22
Version / Datum
2018-11-22
Dokumentsprache
Anfrage Downloadlink
Dokumentation

Benutzerhandbuch E727T0005

E-727 Digitaler Mehrkanal-Piezocontroller
Version / Datum
2019-06-28
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Benutzerhandbuch E727T0012

E-727.AS Digitaler Mehrkanal-Piezocontroller mit Flächenscan-Routinen für schnelles optisches Alignment in der Silizium-Photonik
Version / Datum
2018-08-16
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Befehlshandbuch PZ281

GCS-Befehle für den digitalen Mehrkanal-Piezocontroller E-727
Version / Datum
1.1.0 2019-01-30
Dokumentsprache Englisch
Anfrage Downloadlink
Dokumentation

Software Handbuch PZ260

GCS Treibersatz zur Verwendung mit NI LabVIEW-Software, für digitalen Mehrkanal-Piezocontroller E-727
Version / Datum
2016-06-30
Dokumentsprache Englisch
Anfrage Downloadlink

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Software-Handbuch SM157

PIPython - Programmierung von PI Controllern mit Python
Version / Datum
2020-01-17
Version / Datum
2020-01-17
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format
Version / Datum
1.2.1
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove
Version / Datum
2.14.0 2020-01-30
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL
Version / Datum
2.10.0 2019-08-26
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM154

Merge Tool für GCS Treibersätze zur Verwendung mit NI LabVIEW-Software
Version / Datum
6.18.0 2018-10-16
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch SM155

PI MATLAB Driver GCS 2.0
Version / Datum
1.1.0 2016-02-29
Version / Datum
1.1.0 2016-02-29
Dokumentsprache
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Software Handbuch PZ181

GCS Treibersatz zur Verwendung mit NI LabVIEW-Software, für Controller mit analogen Eingängen
Version / Datum
6.3.1
Dokumentsprache Englisch
Anfrage Downloadlink
Allgemeine Softwaredokumentation

Technical Note A000T0032

PI Update Finder: Softwareaktualisierung ohne Internetverbindung
Version / Datum
2016-02-25
Dokumentsprache Englisch
Anfrage Downloadlink

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

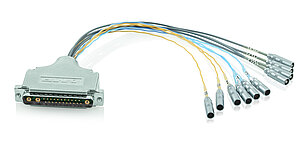

Zubehör

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.
