S-331.2SB
Hochdynamische Kippplattform mit hoher Steifigkeit; 3 mrad Kippwinkel; Dehnmessstreifen-Sensor; ohne Stecker; 1 m Kabellänge

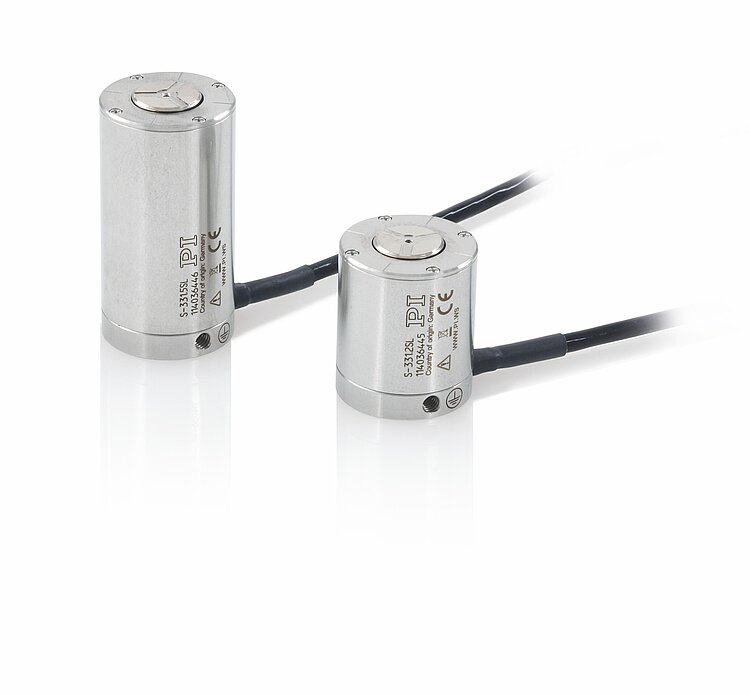

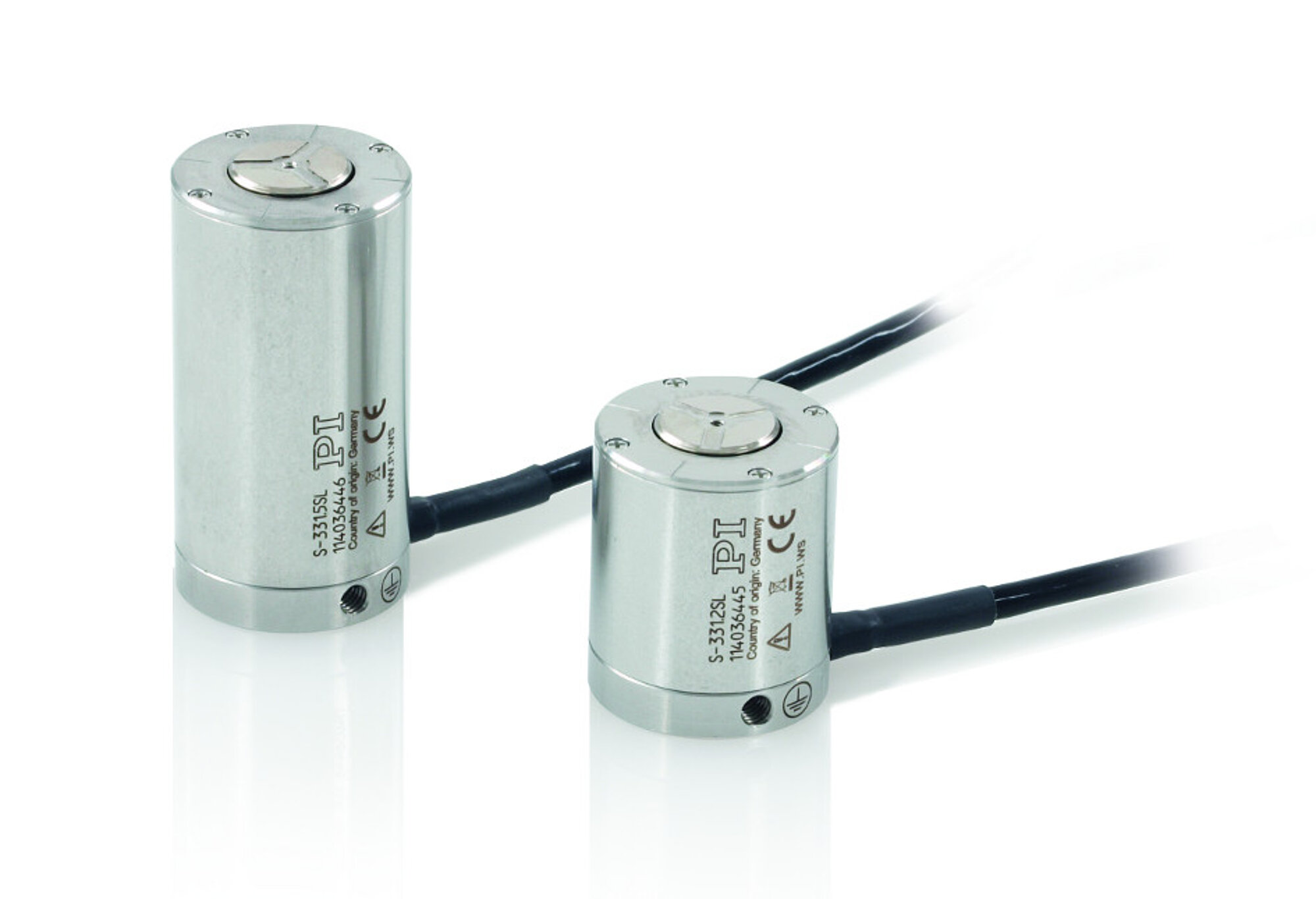

S-331 Sehr schnelle Kippplattform
Kurze Einschwingzeit und hohe dynamische Linearität
- Kippwinkel bis 5 mrad, optische Ablenkwinkel bis 10 mrad (0,57°)
- Hohe Resonanzfrequenzen bis 10 kHz(0,5"-Spiegel) für dynamisches Bewegen und schnelles Einschwingen
- Parallelkinematisches Design für identisch hohe Leistungsmerkmale für beide Kippachsen
- Positionssensoren für hohe Linearität
- Für Spiegel bis Ø 12,7 mm (0,5")

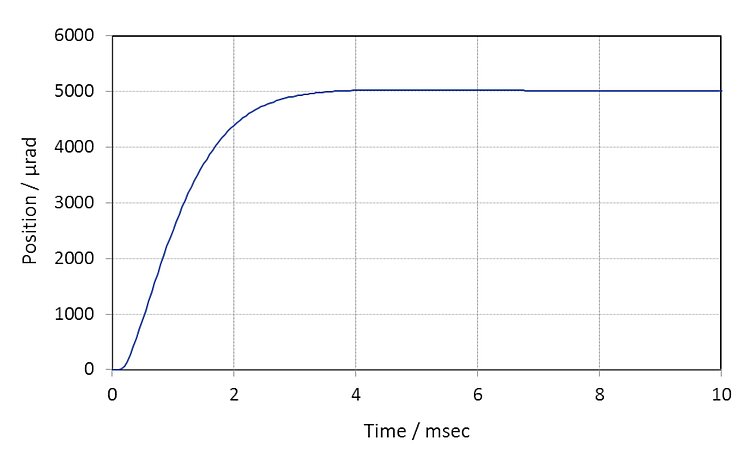

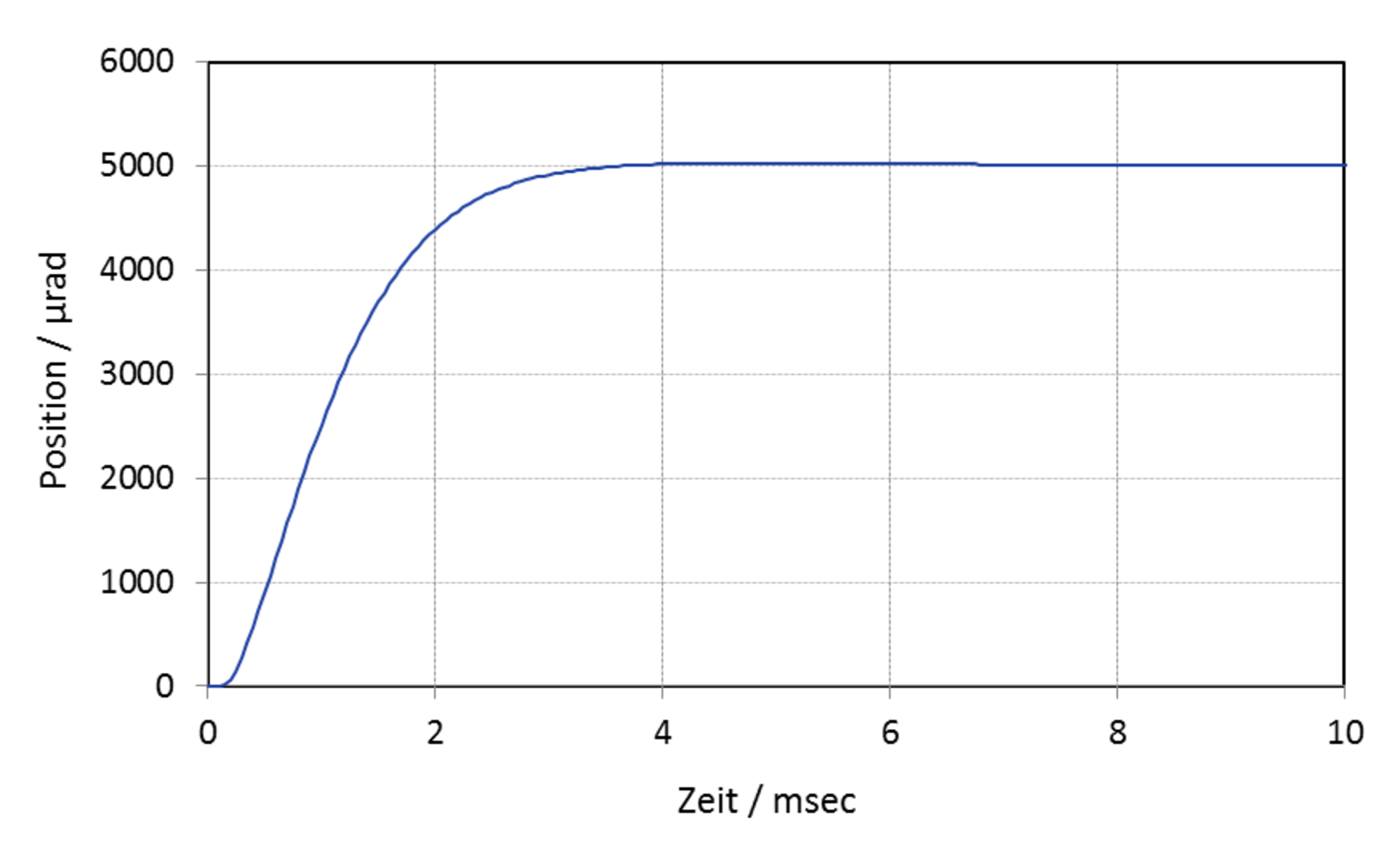

Vollauslenkung eines unbelasteten S-331.5SL mit E-505-Piezoverstärkermodul und E-509-Servocontroller-Modul

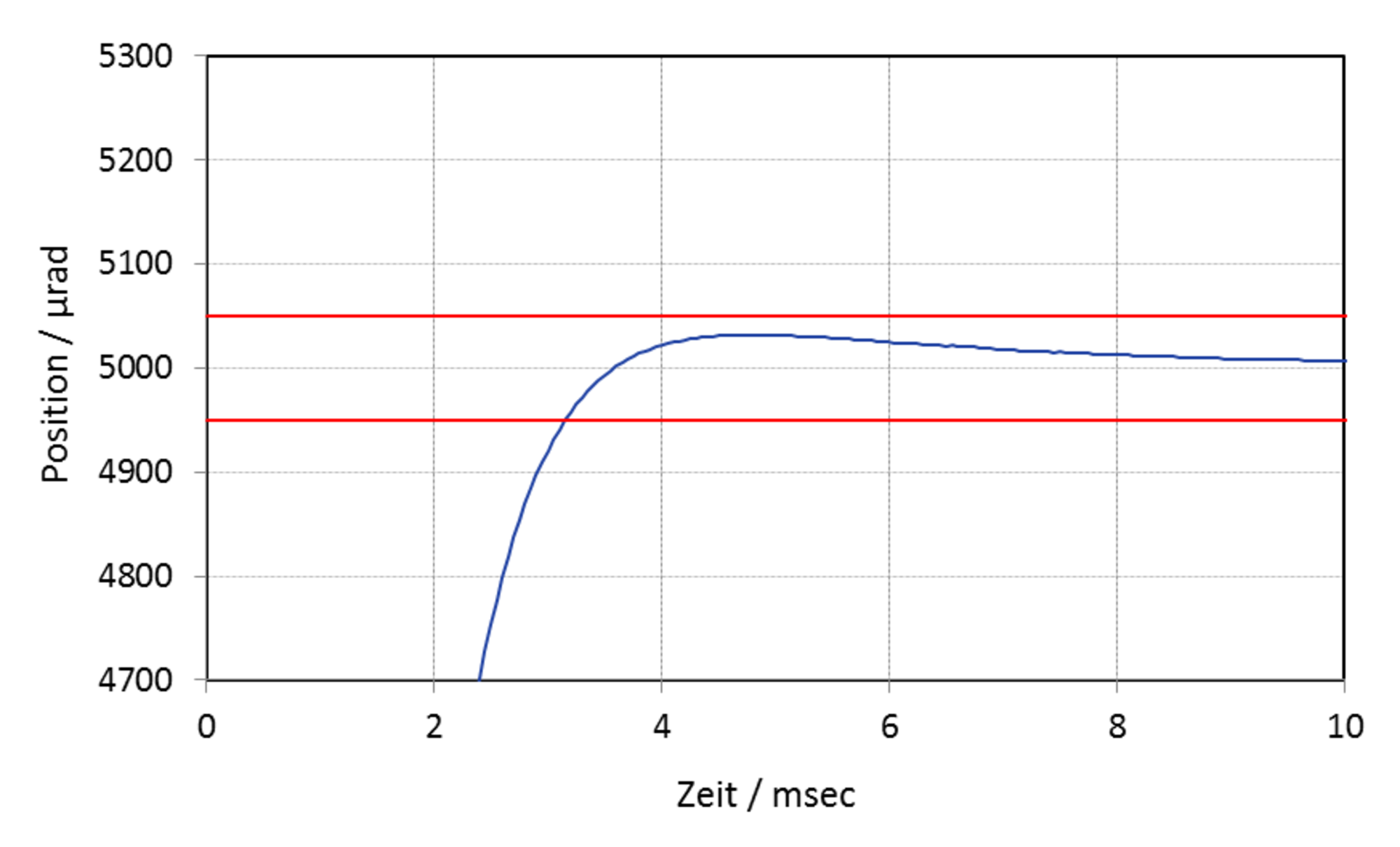

Einschwingzeit eines unbelasteten S-331.5SL bei einer Vollauslenkung mit E-505-Piezoverstärkermodul und E-509-Servocontroller-Modul: Für einen Schritt von 5 mrad (Vollauslenkung) beträgt die Einschwingzeit 3 ms bei einer Genauigkeit von ±1 %.

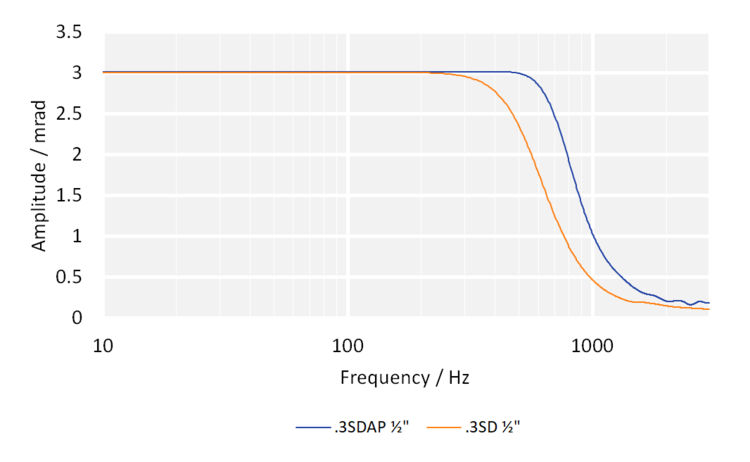

Systemfrequenzgang mit unterschiedlichen E-727 Controllern: S-331.2SB, S-331.2SH. Die unterschiedliche Leistungsfähigkeit der E-727 Controllervarianten beeinflusst die dynamischen Eigenschaften des Systems wesentlich. E-727.3SD: 3 mrad, Tuning optimiert für 480 Hz. E-727.3SDAP: 3 mrad, Tuning optimiert für 800 Hz.

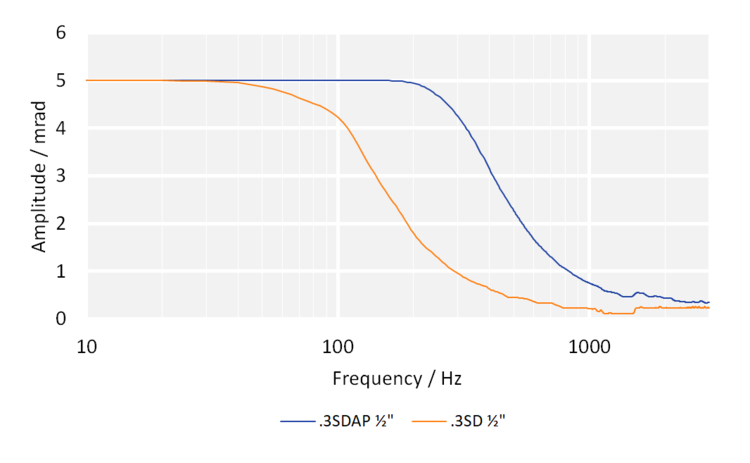

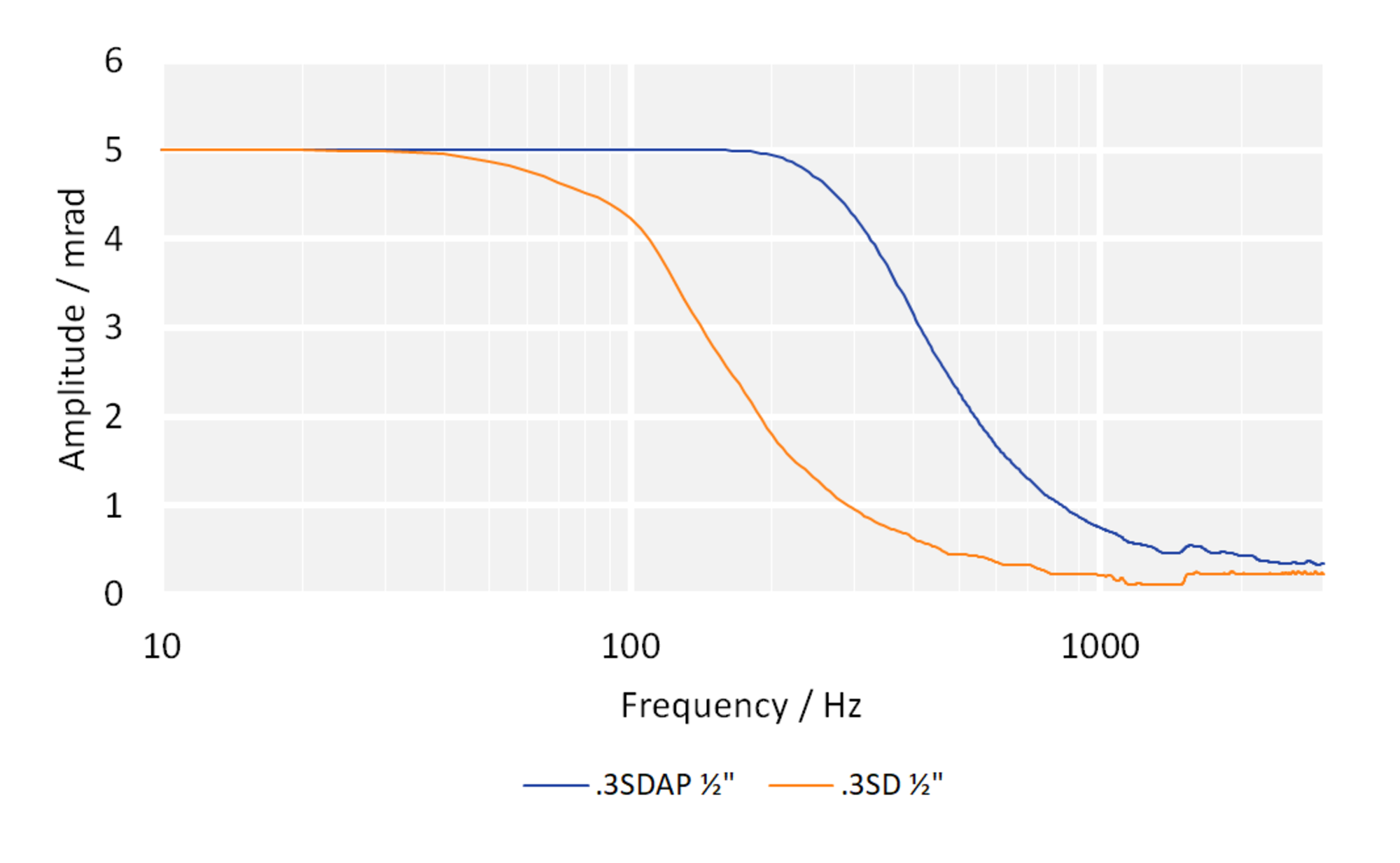

Systemfrequenzgang mit unterschiedlichen E-727 Controllern: S-331.5SH. Die unterschiedliche Leistungsfähigkeit der E-727 Controllervarianten beeinflusst die dynamischen Eigenschaften des Systems wesentlich. E-727.3SD: 5 mrad, Tuning optimiert für statischen Betrieb. E-727.3SDAP: 5 mrad, Tuning optimiert für 250 Hz.

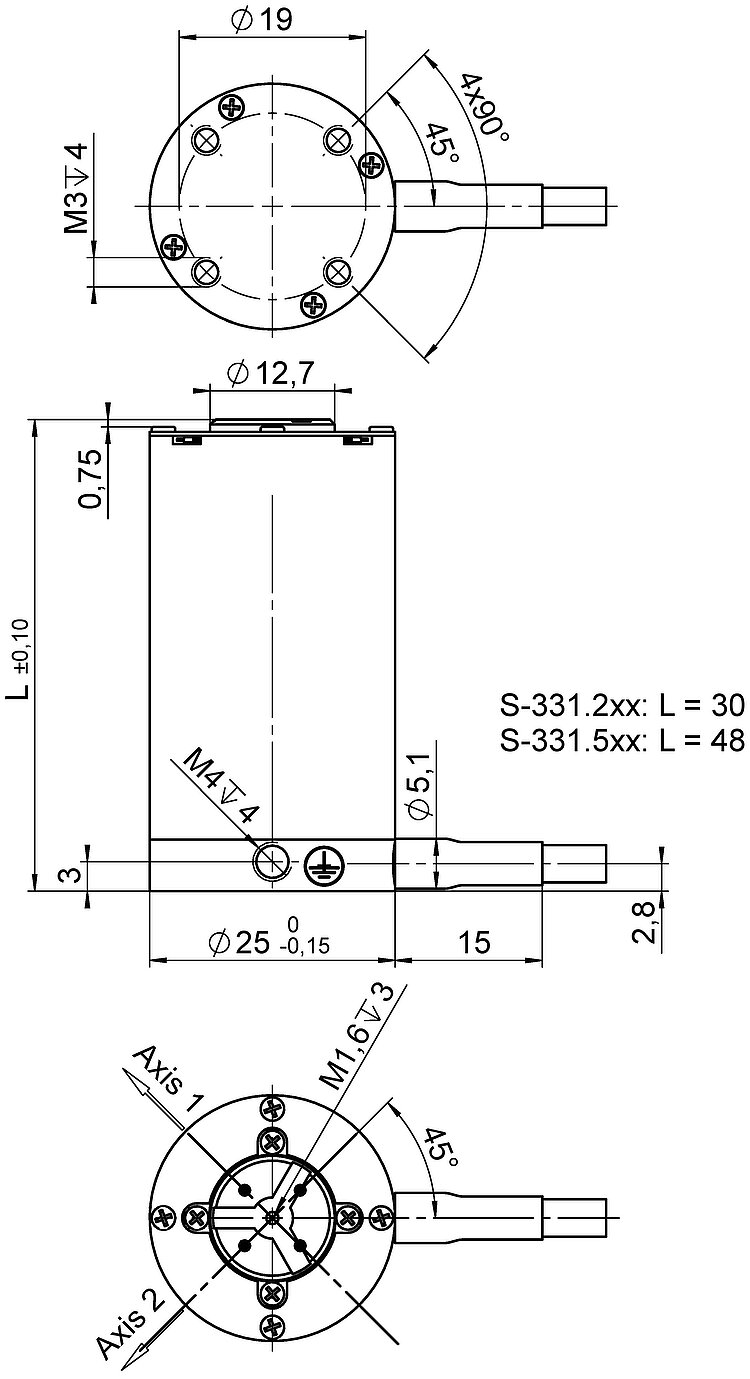

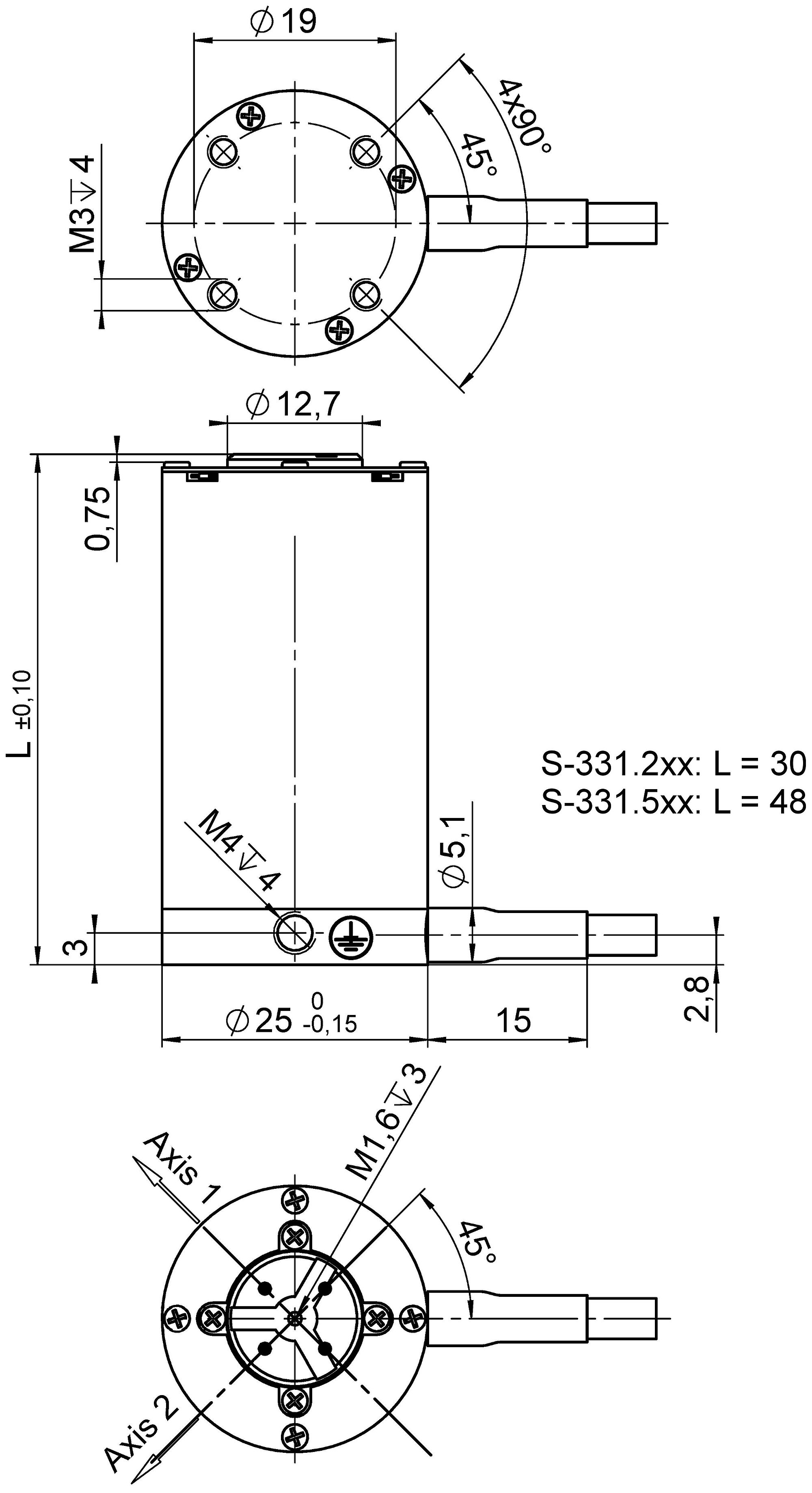

S-331, Abmessungen in mm

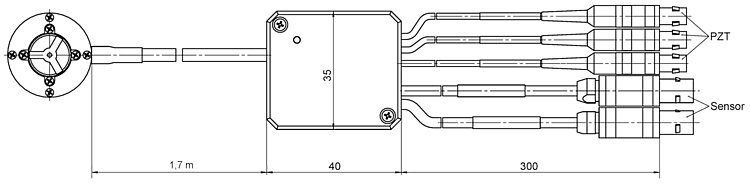

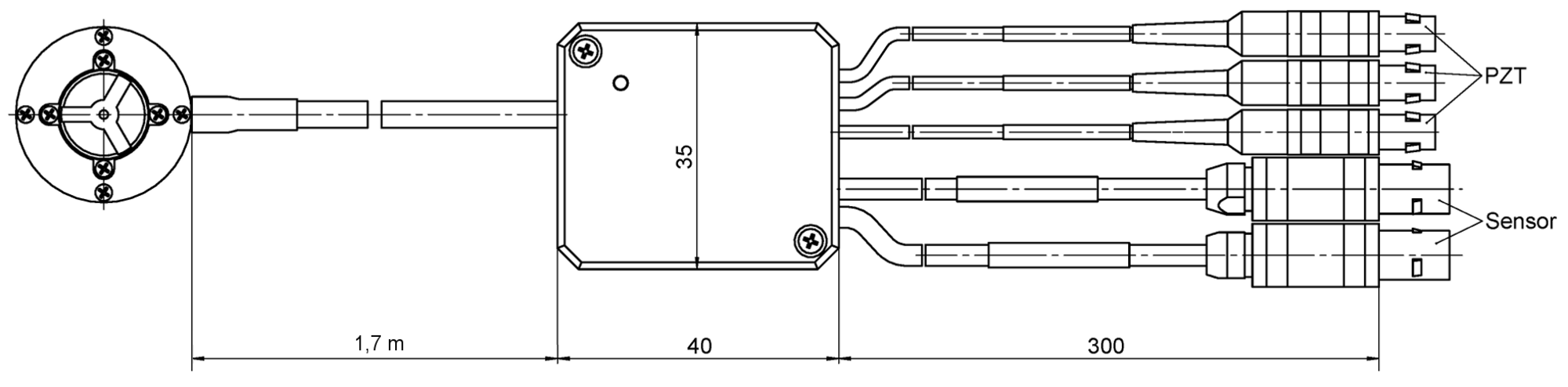

S-331.xSL mit Kabelsplitterbox, Abmessungen in mm
S-331 Sehr schnelle Kippplattform
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Hochdynamische Kippplattform mit hoher Steifigkeit mit Dehnmessstreifen-Sensor für die exakte Positionierung und Ausrichtung eines Spiegels in zwei orthogonalen Achsen mit einem gemeinsamen Drehpunkt
Einsatzgebiete
Bildverarbeitung / -stabilisierung
Optische Falle
Laserscanning / -strahlsteuerung
Lasertuning
Optische Filter / Schalter
Optik
Strahlstabilisierung
Überragende Lebensdauer dank PICMA
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Hochdynamischer Mehrachsbetrieb durch Parallelkinematik
In einem parallelkinematischen Mehrachssystem wirken alle Aktoren auf eine gemeinsame Plattform. Die minimale Massenträgheit und die identische Auslegung aller Achsen erlauben eine schnelle, dynamische und dennoch präzise Bewegung.
Spezifikationen
Spezifikationen
Bewegen | Einheit | Toleranz | S-331.2SB / S-331.2SH / S-331.2SL | S-331.5SH / S-331.5SL |
|---|---|---|---|---|
Aktive Achsen |
|
| θX, θY | θX, θY |
Rotationsbereich in θX, θY | mrad |
| 3 | 5 |
Rotationsbereich in θX, θY, ungeregelt | mrad | ±20 % | 4,2 | 7 |

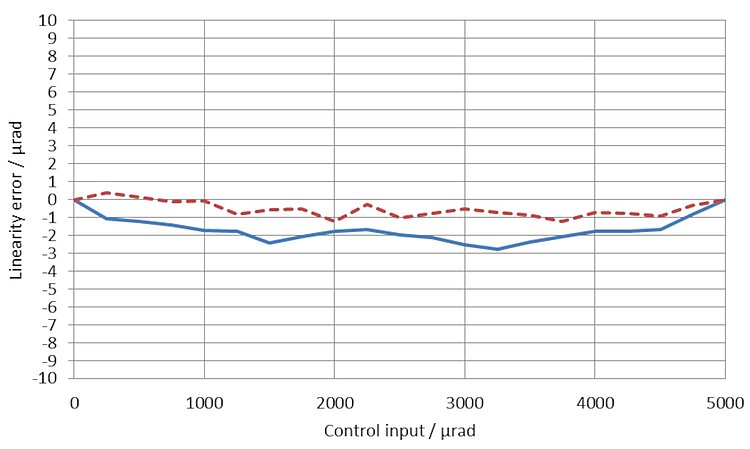

Linearitätsabweichung in θX, θY | % | typ. | S-331.xSB: 0,1 S-331.xSH: 0,1 S-331.xSL: 0,3 | |
Positionieren | Einheit | Toleranz | S-331.2SB / S-331.2SH / S-331.2SL | S-331.5SH / S-331.5SL |
Bidirektionale Wiederholgenauigkeit in θX, θY | µrad | typ. | 1,5 | 2,5 |
Auflösung in θX, θY, ungeregelt | µrad | typ. | 0,05 | 0,1 |
Integrierter Sensor |
|
| DMS, indirekte Positionsmessung | |
Sensorauflösung, rotatorisch | µrad |
| 0,1 | 0,25 |
Antriebseigenschaften | Einheit | Toleranz | S-331.2SB / S-331.2SH / S-331.2SL | S-331.5SH / S-331.5SL |
Antriebstyp |
|
| PICMA® | PICMA® |
Nennspannung | V |
| 120 | 120 |
Elektrische Kapazität in θX, θY | µF | ±20 % | 0,96 | 6,2 |
Mechanische Eigenschaften | Einheit | Toleranz | S-331.2SB / S-331.2SH / S-331.2SL | S-331.5SH / S-331.5SL |
Resonanzfrequenz in θX, θY, unbelastet | Hz | ±20 % | 10050 | 2990 |
Resonanzfrequenz in θX, θY, belastet mit Glasspiegel (Ø 12,7 mm; Dicke 3 mm) | Hz | ±20 % | 9020 | 2980 |
Trägheitsmoment in θX, θY, unbelastet | g·mm² | ±20 % | 30 | 30 |
Abstand Pivotpunkt-Plattformoberfläche | mm | ±0,1 mm | 4 | 4 |
Führung |
|
| Festkörpergelenksführung mit Hebelübersetzung | |
Gesamtmasse | g |
| 130 | 280 |
Material |
|
| Grundkörper: Stahl; Plattform: Titan | |
Anschlüsse und Umgebung | Einheit | Toleranz | S-331.2SB / S-331.2SH / S-331.2SL | S-331.5SH / S-331.5SL |
Betriebstemperaturbereich | °C |
| -20 bis 80 | |
Anschluss |
|
| S-331.xSB: ohne Stecker, isolierte Anschlusslitzen S-331.xSH: D-Sub 37 (m) S-331.xSL: LEMO LVPZT | |
Sensoranschluss |
|
| S-331.xSL: LEMO für Dehnmessstreifen-Sensoren | |
Kabellänge | m |
| S-331.xSB: 1 S-331.xSH: 2 S-331.xSL: 2 | |
Empfohlene Controller / Treiber |
|
| S-331.xSB: E-727 S-331.xSH: E-727 S-331.xSL: E-509.S3 + E-505.00 (2x) + E-505.00S + E-500.00 | |
Die Spezifikationen für das Modell S-331.xSB gelten nur mit E-727 Controller (mit entsprechendem Adapter).
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
