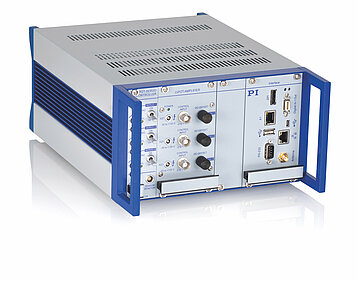

E-509.E PISeca Sensorauswertung / Regler

Servocontrollermodul für drei Achsen, Piezocontrollersystem E-500

E-509.E03: Elektronikmodul, 3 Achsen, für kapazitive Sensoren
E-509.E3: Sensormodul, 3 Achsen, mit zusätzlichem Servocontroller für Piezosysteme
Einschubmodule für E-500 / E-501 Chassis
Hervorragende Linearität durch integrierte Linearisierungsfunktion (ILS)
Verschiedene Messbereiche (optional)
Variable Bandbreite (optional)

Für hochauflösende kapazitive Einplattensensoren der Reihe PISeca stehen E-509.E03 und E-509.E3 als Einschubmodule für E-500 / E-501 Chassis zur Verfügung:

E-509.E03 zur Signalauswertung
E-509.E3 als Servocontrollermodul

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2018-02-13

pdf - 127 KB

Version / Datum

2018-02-13

pdf - 128 KB

Version / Datum

2018-03-29

pdf - 497 KB

Download

	E-509.E03	E-509.E3
Funktion	Sensorauswerteelektronik für PISeca	Sensor- / Servocontrollermodul für PISeca
Achsen	3	3
Unterstützte Funktionen	ILS (Internal Linearized System)	ILS (Internal Linearized System)

Sensor	E-509.E03	E-509.E3
Reglertyp	–	Analog, P-I und Notchfilter
Sensortyp	PISeca Einelektroden, kapazitiv	PISeca Einelektroden, kapazitiv
Sensorkanäle	3	3
Sensorbandbreite	0,3 bis 10 kHz (einstellbar)	0,3 bis 10 kHz (einstellbar)
Erweiterungsfaktor für den Messbereich¹	1 (Standard), 2 / 2,5 / 5 (optional)	1 (Standard), 2 / 2,5 / 5 (optional)
Rauschfaktor	0,14 ppm/√Hz ²	0,14 ppm/√Hz ²
Externe Synchronisierbarkeit	3 synchronisierte Kanäle	3 synchronisierte Kanäle
Thermische Drift	<1 mV/°C	<1 mV/°C
Statische Auflösung³	<0,001 % des Messbereichs (RMS)	<0,001 % des Messbereichs (RMS)
Dynamische Auflösung³	<0,002 % des Messbereichs (RMS)	<0,002 % des Messbereichs (RMS)
Linearitätsabweichung im nominalen Messbereich	<0,1 % (<0,2 % für D-510.020)	<0,1 %

Elektrische Eigenschaften	E-509.E03	E-509.E3
Ausgangsspannung	0 bis 10 V -5 bis 5 V, -10 bis 0 V (einstellbar)	0 bis 10 V -5 bis 5 V, -10 bis 0 V (einstellbar)

Elektrische Eigenschaften

E-509.E03

E-509.E3

Ausgangsspannung

0 bis 10 V

-5 bis 5 V, -10 bis 0 V (einstellbar)

0 bis 10 V

-5 bis 5 V, -10 bis 0 V (einstellbar)

Schnittstellen und Bedienung	E-509.E03	E-509.E3
Sensoranschluss	3 × LEMO ECP.00.650.NLL.543 Triaxbuchse	3 × LEMO ECP.00.650.NLL.543 Triaxbuchse
Signalausgang	LEMO 6-pol. FGG.0B.306.CLAD56	LEMO 6-pol. FGG.0B.306.CLAD56
Linearisierung	ILS (Internal Linearized System)	ILS (Internal Linearized System)

Umgebung	E-509.E03	E-509.E3
Betriebstemperaturbereich	5 bis 40 °C	5 bis 40 °C
Abmessungen	7T/3H	7T/3H
Masse	0,3 kg	0,3 kg
Target Ground Anschluss	3 × Buchse für 4-mm-Federstecker	3 × Buchse für 4-mm-Federstecker
Versorgungsspannung	±15 V, Versorgung über E-500 System	±15 V, Versorgung über E-500 System

¹ Erweiterungsfaktor bezogen auf den nominalen Messbereich des jeweiligen Sensorkopfes D-510, bei Bestellung angeben.

² Im nominalen Messbereich

³ Bandbreite: statisch 300 Hz, dynamisch 3 kHz

Sonderausführungen auf Anfrage.
