Die optische Freiraumkommunikation (FSOC) ermöglicht Intersatellitenverbindungen mit hoher Datenrate in LEO-Konstellationen. Um unter den dynamischen Bedingungen in LEO stabile optische Verbindungen aufzubauen, ist eine hochpräzise Strahlführung erforderlich.
Im Rahmen eines kürzlich durchgeführten Entwicklungsprojekts wurde ein weltraumtauglicher Kippspiegel (Fast Steering Mirror, FSM) für den Einsatz in FSO-Terminals entwickelt, der sich gleichzeitig für die Serienfertigung in großen Stückzahlen eignet. Das Ziel bestand darin, stabile und zuverlässige optische Verbindungen sicherzustellen und gleichzeitig strenge Anforderungen an Masse, Bauraum, Umweltbeständigkeit und Skalierbarkeit zu erfüllen.
Bereits in der Konzeptphase wurden Dynamik und Herstellbarkeit für große Konstellationen gleichwertig berücksichtigt. Wie in allen PI Projekten startete die Zusammenarbeit mit einer umfassenden Anforderungsanalyse, um ein klares Verständnis für die spezifischen Anforderungen an Passgenauigkeit, Form und Funktion zu gewinnen.
Stabile optische Verbindung in dynamischen LEO-Umgebungen
In LEO-Konstellationen müssen optische Terminals trotz plattformbedingter Störungen eine präzise Strahlführung gewährleisten. Gleichzeitig bringt jede Mission spezifische Anforderungen mit sich. Aufgrund des extrem schmalen optischen Strahls führen bereits kleinste Ausrichtungsfehler zu Signalverlusten.
Daraus ergeben sich drei zentrale Funktionen:
Systemorientierte Entwicklung
Die Entwicklung basiert auf anwendungsspezifischen Systemanforderungen (Passgenauigkeit, Form und Funktion).
In enger Zusammenarbeit mit Kunden konzipiert PI Lösungen bereits in frühen Phasen der Systemdefinition, um Design, Validierung und Serienfertigung aufeinander abzustimmen.
Der Ansatz zielt auf robuste Funktion unter realen Betriebsbedingungen ab und integriert Dynamik und Serienfertigung als zentrale Auslegungsgrößen.
Wichtige Konstruktionsfaktoren:
- Dynamisches Plattformverhalten
- Integrationsbeschränkungen innerhalb des optischen Systems
- Umgebungsanforderungen für Start und Orbitalbetrieb
- Skalierbarkeit für Großserienfertigung (Hunderte Einheiten/Monat)
Konzeptbewertung
Es wurden mehrere Antriebskonzepte ohne Vorfestlegung anhand von Schwenkbereich, dynamischer Bandbreite, Auflösung, mechanischer Integration und Herstellbarkeit in Serie bewertet.
Der Schwerpunkt lag dabei auf der Eignung des Systems für optische Anwendungen und nicht auf der Maximierung einzelner Kennwerte.
Alternative Konzepte boten zwar Vorteile wie höhere Auflösung, ihr nutzbarer Schwenkbereich war jedoch für die Anforderungen an Akquisition und Nachführung nicht ausreichend.
Die finale Auslegung bildet einen Kompromiss zwischen Schwenkbereich, dynamischer Performance und Integration. Der verfügbare Schwenkbereich bestimmt direkt die Akquisitionsfähigkeit.
Die Lösung der Wahl

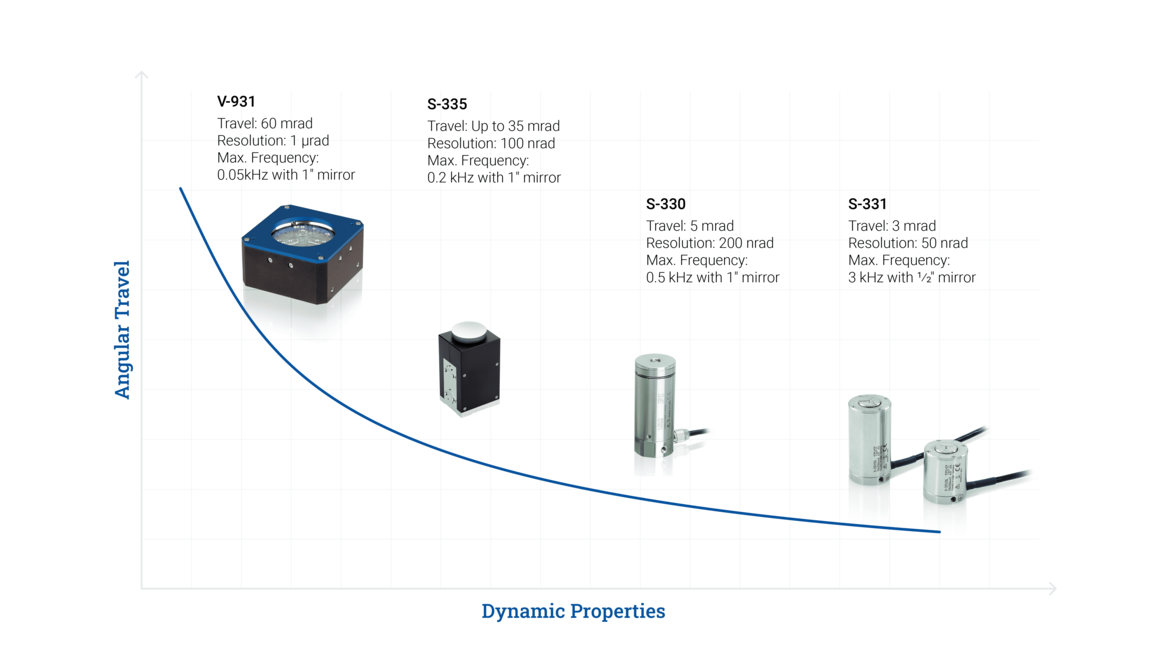

Die gewählte Lösung ist ein maßgeschneiderter schneller Kippspiegel >> V-931 mit Voice-Coil-Antrieb, optimiert für Weltraumeinsatz und Serienfertigung.
Schlüsselmerkmale:
- Schwenkbereich von bis zu 60 mrad
- Frequenz > 50 Hz bei vollem Hub
- Kompakte Bauweise bei einem Systemgewicht von ca. 140 g
- Geschlossener Regelkreis mit Auflösung im µrad-Bereich
- Mechanische Konstruktion, die für automatisierte Montage ausgelegt ist
Diese Konfiguration ermöglicht eine zuverlässige Strahlakquisition und stabile Nachführung unter dynamischen Bedingungen.
Validierung
Die Leistungsgrenzen wurden in der Entwicklungsphase durch Simulation und Tests abgesichert, darunter Labor-, Vibrations- und Dauertests unter repräsentativen Bedingungen. Dieser Ansatz reduzierte das technische Risiko vor der finalen Designfreigabe.
Produktion
Das System ist nicht nur auf Leistung, sondern auch auf reproduzierbare Fertigung ausgelegt.
Die skalierbare Produktion umfasst:
- Automatisierte Montage und Kalibrierung
- Automatisierte Messung relevanter Spezifikationen
- Endkontrolle
- Rückverfolgbarkeit auf Bauteilebene
Produktionskapazität: mehrere hundert Einheiten pro Monat
Systemleistung im Betrieb
Das daraus resultierende System ermöglicht zuverlässige optische Kommunikation unter realen Betriebsbedingungen und unterstützt den Einsatz in großen Satellitenkonstellationen.
Unsere Ingenieure beraten Sie gerne zu zuverlässigen optischen Links mit hoher Bandbreite für Ihre LEO-Satelliten.
Nehmen Sie Kontakt mit uns auf und erfahren Sie, wie zuverlässige FSOC-Technologien Ihre Mission unterstützen können.
