AB-65 Adapterwinkel

Für die vertikale Montage von Linear- und Rotationstischen

Vakuumkompatible Artikel bis 10^-9 hPa verfügbar

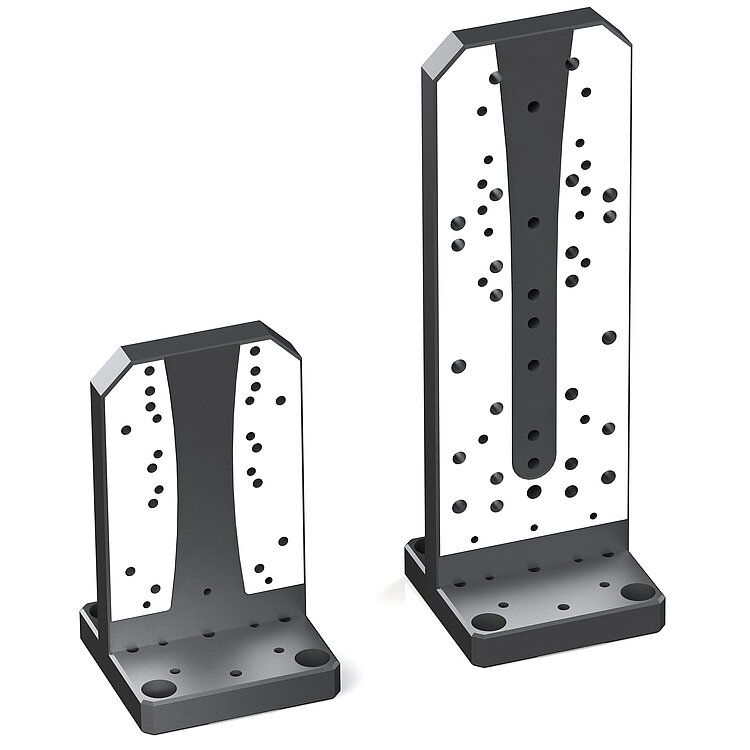

AB-65 L (61009075) und AB-65 XL (61009076)

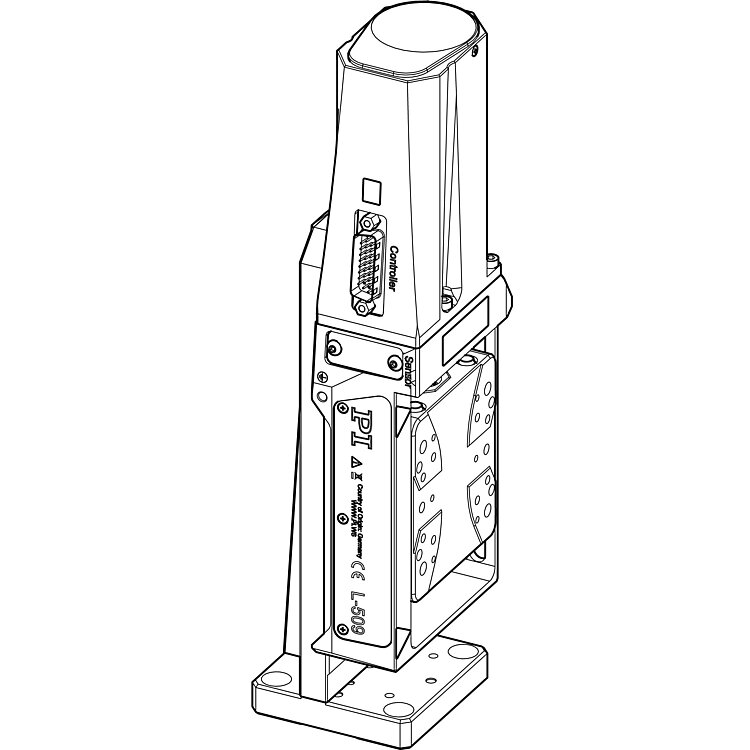

Ein L-509.10DG10 Präzisions-Lineartisch wurde an einem AB-65 XL Adapterwinkel (61009076) montiert (Positionierer auf Adapterwinkel).

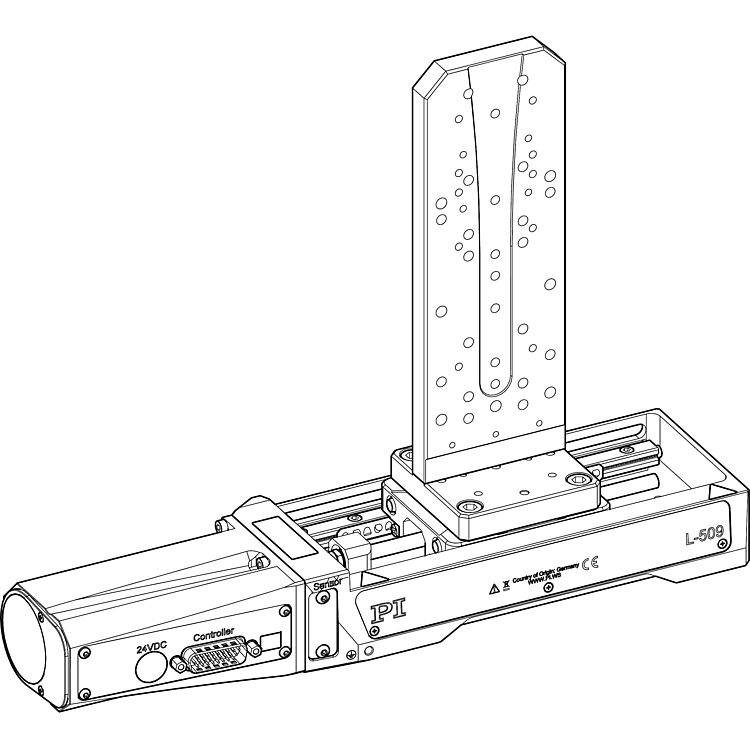

Ein AB-65 XL Adapterwinkel (61009076) wurde auf einem L-509.055132 Präzisions-Lineartisch montiert (Adapterwinkel auf Positionierer)

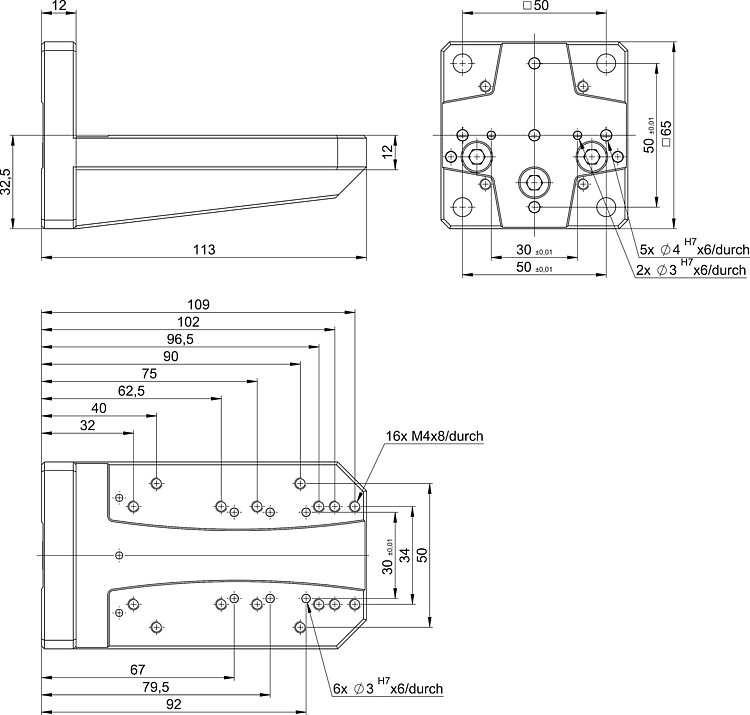

61009075, 6100V075: AB-65 L

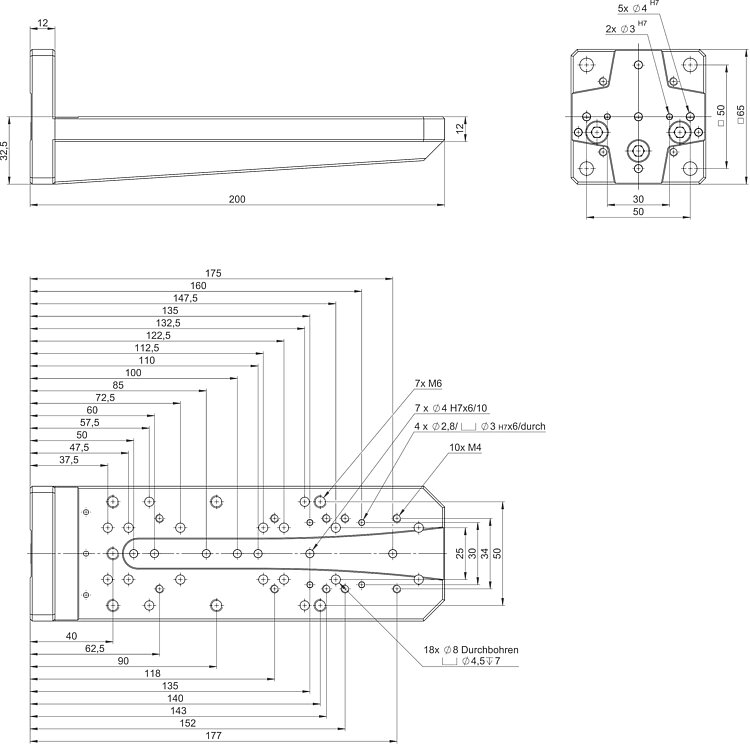

61009076: AB-65 XL

Der Adapter ist mit ausgewählten Linear- und Rotationstischen sowie Goniometern kompatibel.

Vakuumkompatible Produktvarianten bis 10^-9 hPa verfügbar.

Adapterwinkel auf Positionierer: Der Adapterwinkel kann auf den bewegten Verfahrtisch des Positionierers montiert werden und bewegt sich entsprechend mit diesem.
Positionierer auf Adapterwinkel: Der Positionierer kann auf den Adapterwinkel fix montiert werden, der Tisch bewegt sich relativ dazu.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-09-16

pdf - 2 MB

Version / Datum

2020-09-16

pdf - 2 MB

Version / Datum

2021-01-14

pdf - 658 KB

Download

	Einheit	61009075	61009076	6100V075
Masse	kg	0,38	0,58	0,38
Material		Aluminium, eloxiert	Aluminium, eloxiert	Aluminium, blank
Vakuumkompatibilität		–	–	bis 10^-9 hPa

Kompatiblität	61009075 / 6100V075 (Adapterwinkel auf Positionierer)	61009075 / 6100V075 (Positionierer auf Adapterwinkel)	61009076 (Adapterwinkel auf Positionierer)	61009076 (Positionierer auf Adapterwinkel)
Lineartische
L-310	X	–	X	–
L-509	X	–	X	X
L-511	X	–	X	–
HPS-170	X	–	X	–
LMS-180	X	–	X	–
LS-180	X	–	X	–
VT-80	X	X*	X	X**
Rotationstische
L-611	X	–	X	X
RS-40	–	X	–	–
DT-80	–	X	–	–
Goniometer
WT-85	X	–	X	X
WT-90	X	X	X	X
WT-100	–	–	–	X
WT-120	X	–	X	–

* bis 75 mm Stellweg

** bis 150 mm Stellweg

Download Datenblatt downloads

Datenblatt

Version / Datum

2020-09-16

pdf - 2 MB

Version / Datum

2020-09-16

pdf - 2 MB

Version / Datum

2021-01-14

pdf - 658 KB

Download

3-D-Modelle

zip - 140 KB

3-D-Modelle

zip - 99 KB

3-D-Modelle

zip - 192 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

61009075

Adapterwinkel AB-65 L

Auf die Anfrageliste Von der Anfrageliste entfernen

61009076

Adapterwinkel AB-65 XL

Auf die Anfrageliste Von der Anfrageliste entfernen

6100V075 NEW!

Adapterwinkel AB-65 L, vakuumkompatibel bis 10^-9 hPa

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
