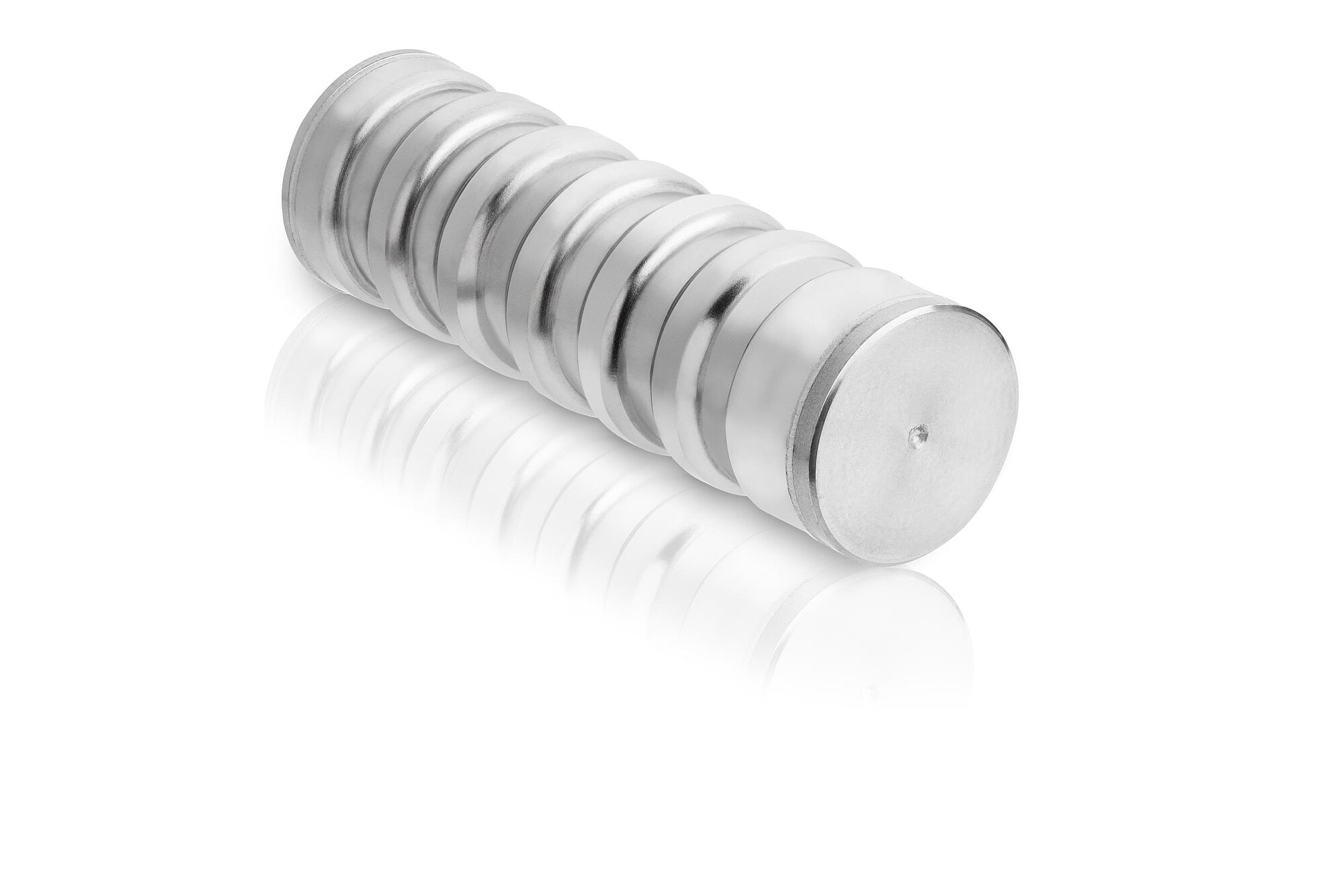

Gekapselter PICMA® Piezoaktor, 60 µm Stellweg, Ø 12,9 mm, Länge 40,4 mm
Gekapselte PICMA® Stack Piezoaktoren
Mit keramisch isolierten Hochleistungsaktoren
- Wassergeschützte Vollkapselung
- Überlegene Lebensdauer
- Hohe Temperaturstabilität
- Großer Stellweg
- Hohe Blockierkraft
- Hohe Steifigkeit
- µs-Ansprechzeit
- Subnanometerauflösung
- UHV-kompatibel bis 10-9 hPa
Gekapselte PICMA® Stack Piezoaktoren mit hoher Zuverlässigkeit
Betriebsspannung -20 bis 150 V. Keramische Isolierung, polymerfrei. Unempfindlich gegen Luftfeuchtigkeit. Hervorragende Temperaturstabilität. UHV-kompatibel bis 10-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Ideal für den dynamischen Betrieb. Flexibel durch zahlreiche Ausführungsvarianten. Gekapselte Versionen für Betrieb in Spritzwasser oder Öl.
Sonderausführungen mit geänderten Spezifikationen
- Für hohe Betriebstemperatur bis 200 °C
Einsatzgebiete
Industrie und Forschung. Für schnelle Schalter, Präzionspositionierung, Massendurchflussregler, aktive und adaptive Systeme.
Spezifikationen
Spezifikationen
Bewegen | 000122370 | 000127370 | 000128370 | 000129370 | Toleranz |
---|---|---|---|---|---|
Stellweg, ungeregelt, bei 0 bis 150 V | 60 µm | 66 µm | 96 µm | 132 µm | +∞ / -10 % |
Antriebseigenschaften | 000122370 | 000127370 | 000128370 | 000129370 | Toleranz |
Betriebsspannung | -20 bis 150 V | -20 bis 150 V | -20 bis 150 V | -20 bis 150 V | |
Elektrische Kapazität | 3,4 µF | 3,9 µF | 5,7 µF | 7,7 µF | ±20 % |
Mechanische Eigenschaften | 000122370 | 000127370 | 000128370 | 000129370 | Toleranz |
Steifigkeit | 20 N/µm | 18 N/µm | 13 N/µm | 9 N/µm | ±20 % |
Resonanzfrequenz, unbelastet | 35 Hz | 32 Hz | 22 Hz | 17 Hz | ±20 % |
Empfohlene Vorspannung für dynamischen Betrieb | 15 MPa | 15 MPa | 15 MPa | 15 MPa | |
Max. Vorspannung für konstante Kraftausübung | 30 MPa | 30 MPa | 30 MPa | 30 MPa | |
Piezomaterial | PIC354 | PIC354 | PIC354 | PIC354 | |

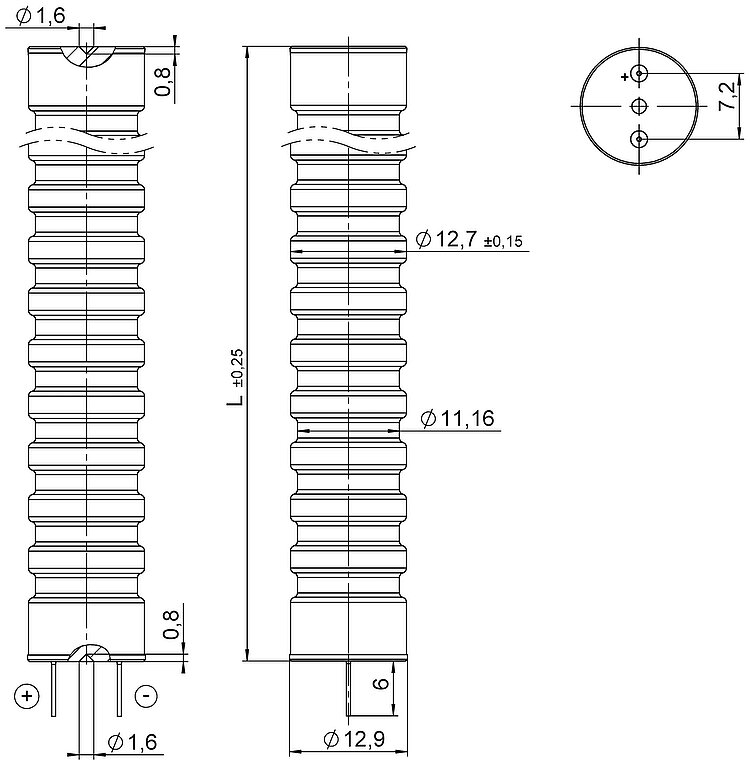

Länge L | 40,4 mm | 44,4 mm | 64,4 mm | 84,4 mm | |
Außendurchmesser | 12,9 mm | 12,9 mm | 12,9 mm | 12,9 mm | |
Blockierkraft bei 0 bis 150 V | 1200 N | 1200 N | 1200 N | 1200 N | |
Anschlüsse und Umgebung | 000122370 | 000127370 | 000128370 | 000129370 | Toleranz |
Betriebstemperaturbereich | -40 bis 150 °C | -40 bis 150 °C | -40 bis 150 °C | -40 bis 150 °C | |
Anschluss | Anschlussdrähte, lötbar | Anschlussdrähte, lötbar | Anschlussdrähte, lötbar | Anschlussdrähte, lötbar |
Elektrische Kapazität: Gemessen bei 1 Vpp, 1 kHz, Raumtemperatur.
Resonanzfrequenz, unbelastet: Gemessen bei 1 Vpp, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.
Leckstrom: < 1 µA, typisch < 100 nA, gemessen bei 100 V, nach 5 min, Raumtemperatur, 60 % relative Luftfeuchtigkeit.
Widerstand: > 10 GΩ, Labormessung bei Raumtemperatur und höheren Temperaturen bis 100 °C.
AC-Lebensdauer: > 6 × 10^8 Zyklen, gemessen unter Vorspannung 8 MPa, 0 bis 120 V, 116 Hz Sinus.
DC-Lebensdauer (MTTF): > 7 × 10^4 h, extrapoliert bei 150 V, Raumtemperatur.
Sonderausführungen und andere Spezifikationen auf Anfrage.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Gekapselter PICMA® Piezoaktor, 66 µm Stellweg, Ø 12,9 mm, Länge 44,4 mm
Gekapselter PICMA® Piezoaktor, 96 µm Stellweg, Ø 12,9 mm, Länge 64,4 mm
Gekapselter PICMA® Piezoaktor, 132 µm Stellweg, Ø 12,9 mm, Länge 84,4 mm
