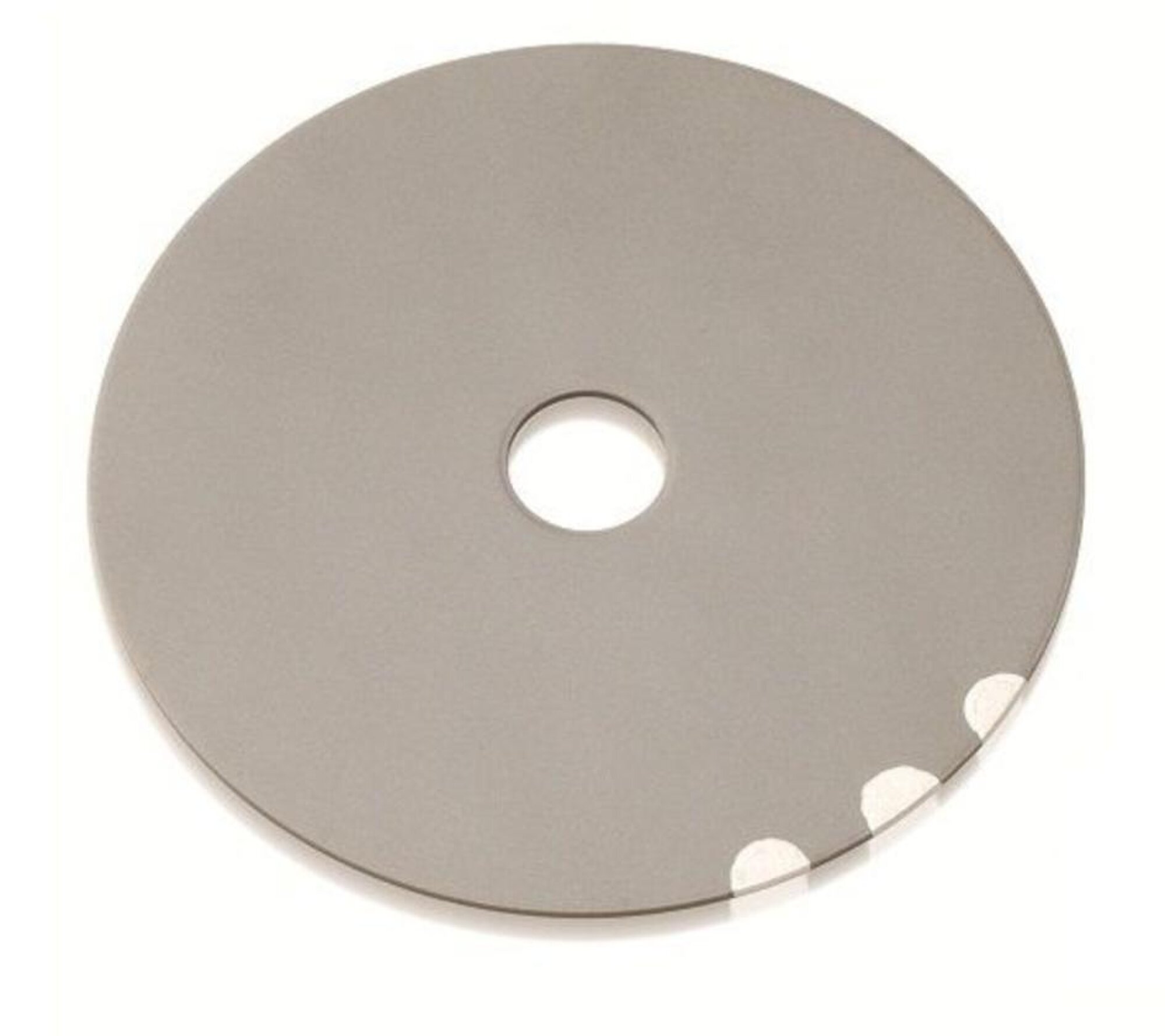

PD410 Runde PICMA® Multilayer-Biegeaktoren

Vollkeramische Biegeaktoren mit großem Hub

Auslenkung bis 480 µm
ms-Ansprechzeit
nm-Auflösung
Niedrige Betriebsspannung
UHV-kompatibel bis 10^-9 hPa

Angebot / Bestellung

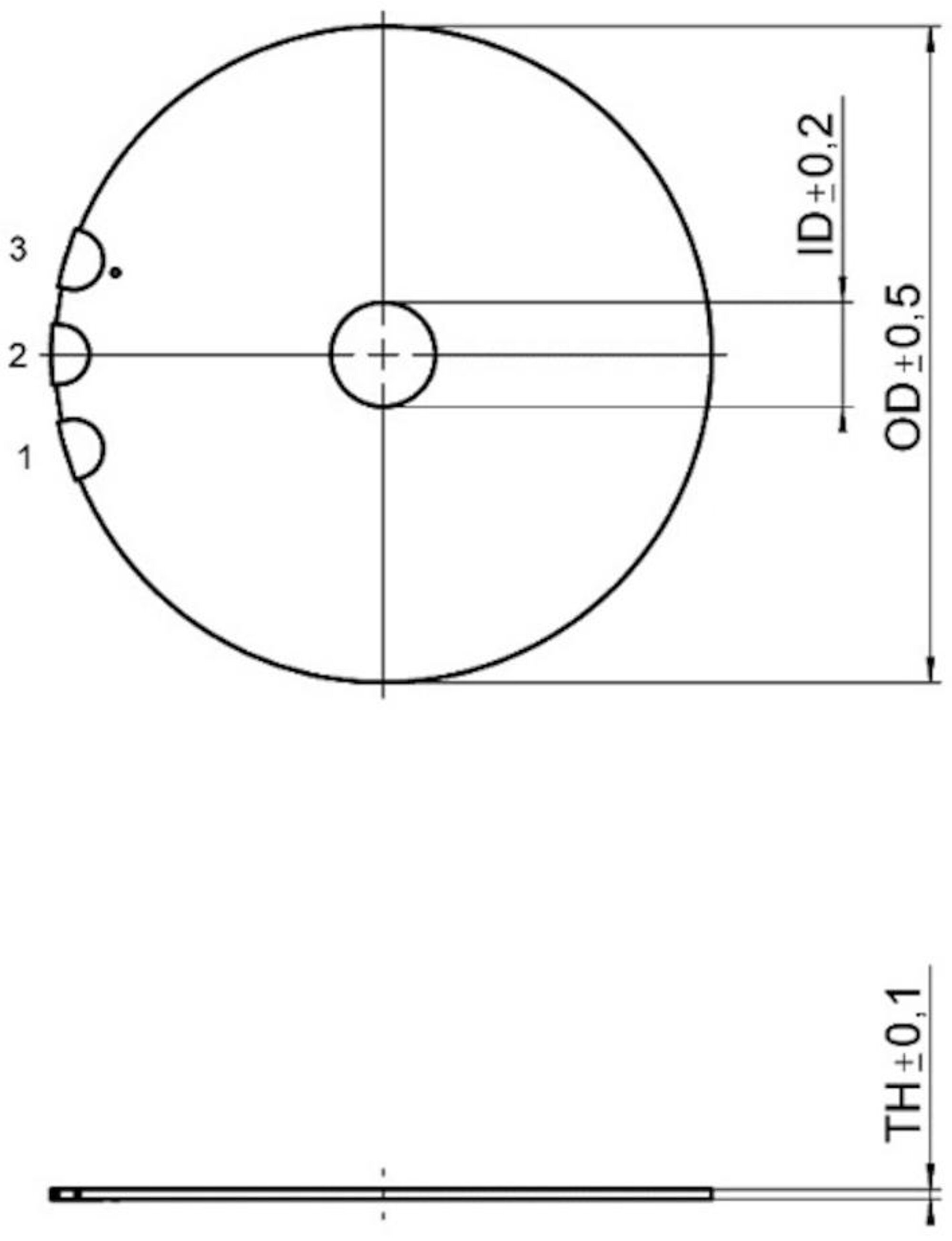

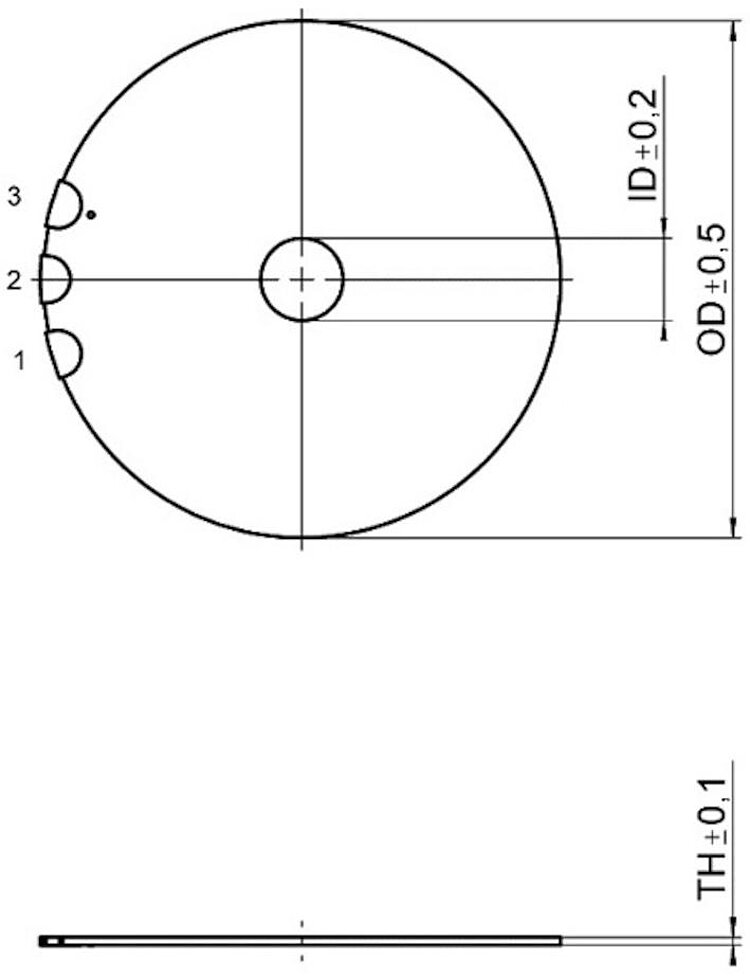

PD410 runder PICMA® Bender, Abmessungen in mm. OD=44 mm, ID=7 mm, TH=0,65 mm.

PICMA^® Multilayer-Biegeelemente mit hoher Zuverlässigkeit

Betriebsspannung 0 bis 60 V. Bidirektionale Auslenkung, bimorpher Aufbau. Keramische Isolierung, polymerfrei. UHV-kompatibel bis 10^-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Zuverlässig auch unter extremen Bedingungen.

Einsatzgebiete

Industrie und Forschung, Vakuum. Für Medizintechnik, Lasertechnik, Sensorik, Automatisierung, pneumatische Ventile.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-07-15

pdf - 228 KB

Version / Datum

2026-07-15

pdf - 233 KB

Version / Datum

2026-07-15

pdf - 392 KB

Download

Bewegen	PD410.10	PD410.11	Toleranz
Auslenkung	± 240 µm	± 240 µm	±20 %
Antriebseigenschaften	PD410.10	PD410.11	Toleranz
Aktortyp	Biegeaktor	Biegeaktor
Antriebstyp	PICMA® Bender	PICMA® Bender
Betriebsspannung	0 bis 60 (±30) V	0 bis 60 (±30) V
Elektrische Kapazität	2 × 9,5 µF	2 × 9,5 µF	±20 %
Mechanische Eigenschaften	PD410.10	PD410.11	Toleranz
Resonanzfrequenz, unbelastet	1000 Hz	1000 Hz	±20 %
Blockierkraft	± 16 N	± 16 N	±20 %
Piezomaterial	PIC252	PIC252
Anschlüsse und Umgebung	PD410.10	PD410.11	Toleranz
Betriebstemperaturbereich	-20 bis 150 °C	-20 bis 150 °C
Vakuumklasse	10⁻⁹ ǀ hPa	10⁻⁹ ǀ hPa
Anschluss	lötbare Kontakte	Anschlusslitzen, PTFE-isoliert, AWG 32, Ø 0,49 mm
Kabellänge	—	0,1 m
Empfohlene Controller/Treiber	E-650, E-651 • E-614	E-650, E-651 • E-614

Elektrische Kapazität: Gemessen bei 1 V_pp, 1 kHz, RT.

Resonanzfrequenz, unbelastet: Gemessen bei 1 V_pp, Einspannung mit drehbarer Lagerung am Außenumfang.

Empfohlene Montage: Epoxidharzklebung.

Alle Spezifikationen sind abhängig von den realen Einspannbedingungen und der aufgebrachten mechanischen Last.

Sonderausführungen und andere Spezifikationen auf Anfrage.
