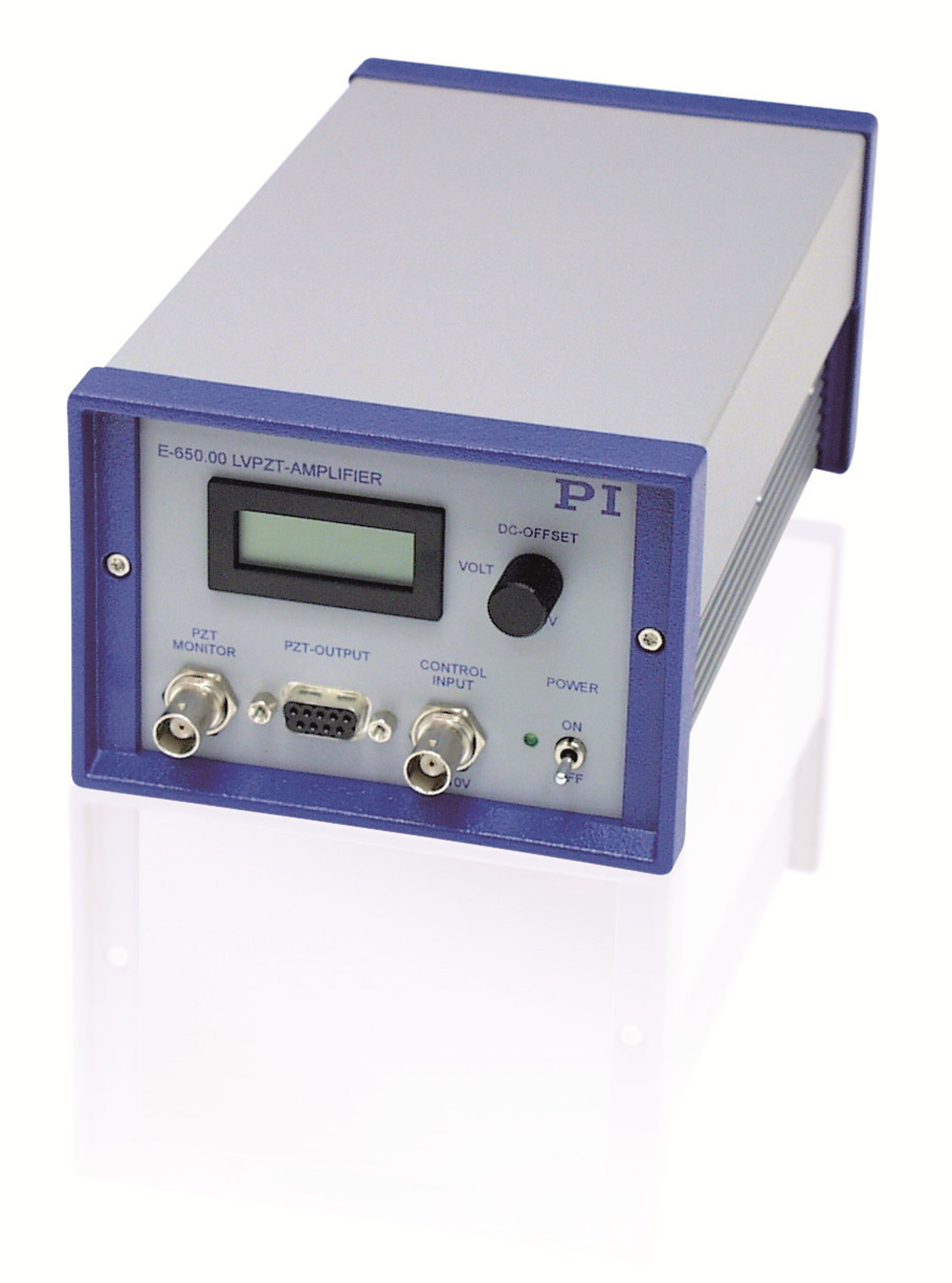

E-650 Piezoverstärker für Multilayer-Biegeaktoren

E-650 Piezoverstärker für Multilayer-Biegeaktoren

Tischgerät und OEM-Modul

Speziell für den Betrieb dynamischer Multilayer-Piezobiegeaktoren ohne Positionssensor
OEM- und Tischausführungen
Spitzenleistung bis 18 W
Display für Spannungsanzeige

Angebot / Bestellung

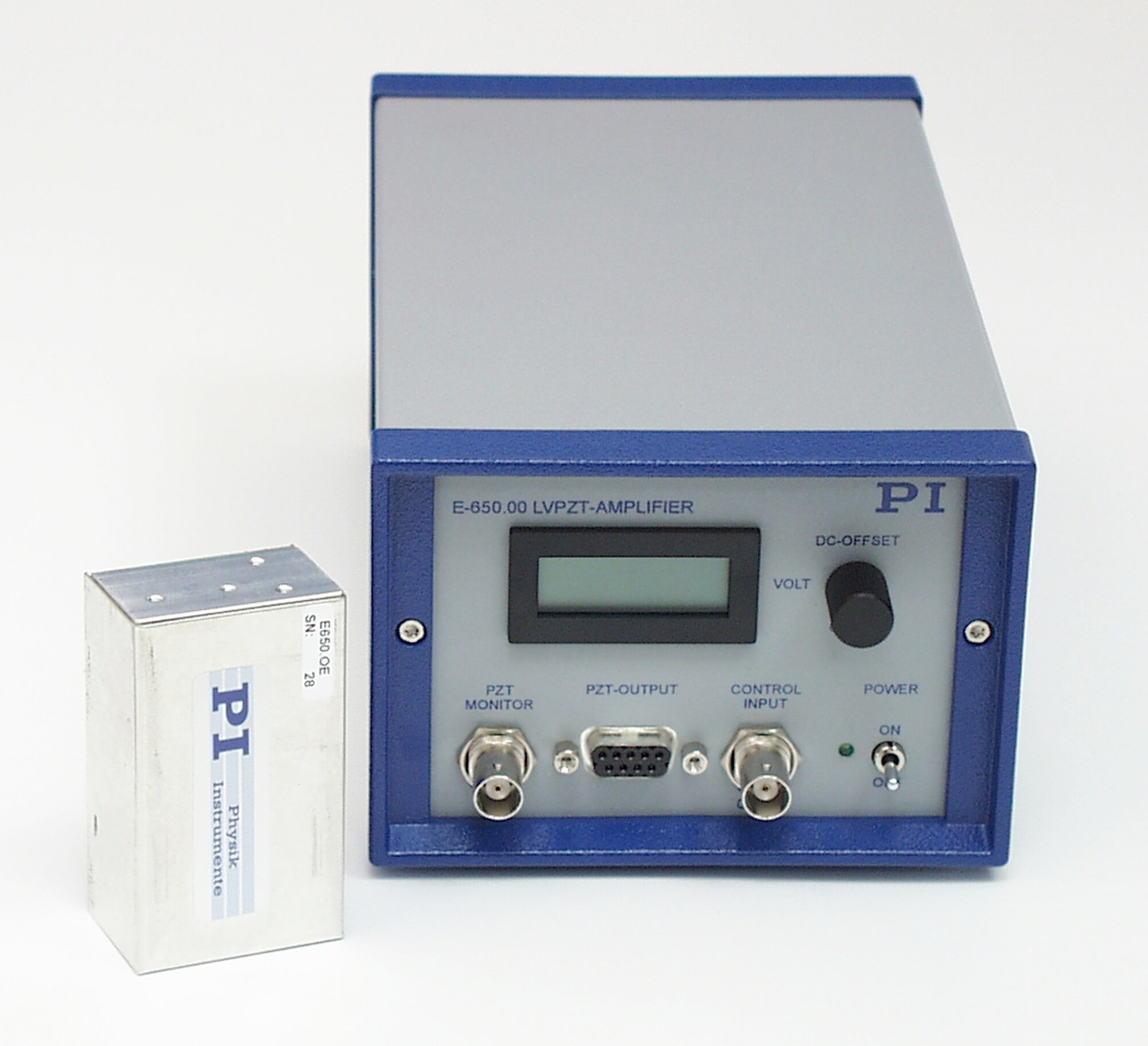

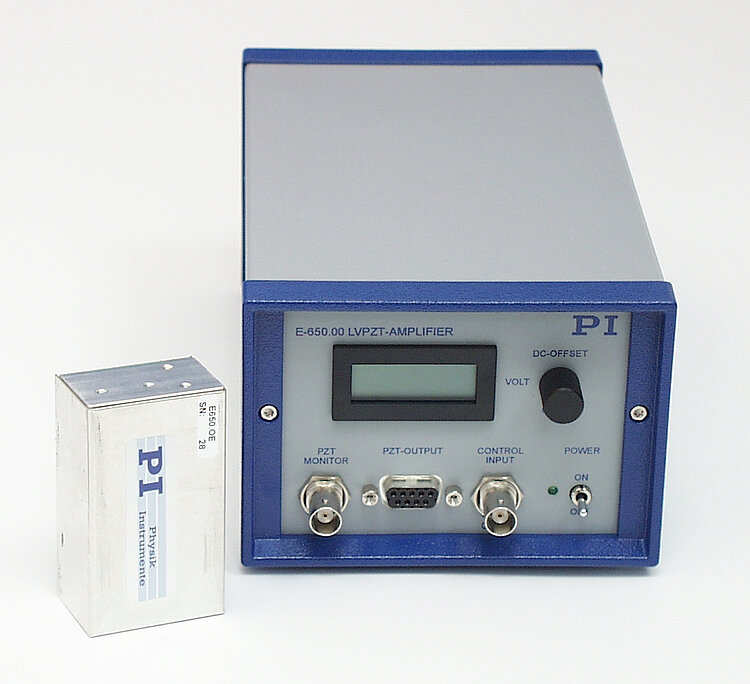

E-650.OE (OEM-Modul, links) und E-650.00 (Tischgerät, rechts)

Spezifikationen Angebot / Bestellung

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

	E-650.00	E-650.OE
Funktion	Leistungsverstärker, Tischgerät	Leistungsverstärker, OEM-Modul

Verstärker	E-650.00	E-650.OE
Eingangsspannungsbereich	0 bis 10 V	0 bis 10 V
Ausgangsspannung	0 bis 60 V, zusätzl. 60 V Festspannung	0 bis 60 V, zusätzl. 60 V Festspannung
Spitzenleistung	18 W	8 W
Dauerausgangsleistung	6 W	4 W
Spitzenstrom, <5 ms	300 mA	140 mA
Dauerausgangsstrom, >5 ms	100 mA	60 mA
Strombegrenzung	Kurzschlussfest	Kurzschlussfest
Spannungsverstärkung	6 ±0,1	6 ±0,1
Bandbreite Großsignal	600 Hz bei 1000 nF Last, 6 kHz offen	200 Hz bei 1000 nF Last, 3 kHz offen
Eingangsimpedanz	100 kΩ	100 kΩ

Schnittstellen und Bedienung	E-650.00	E-650.OE
Piezoanschlussbuchse	D-Sub 9 (f)	Lötstifte
Analogeingangsbuchse	BNC	Lötstifte
Display und Anzeigen	3½-Stellen-LCD	–

Umgebung	E-650.00	E-650.OE
Betriebstemperaturbereich	5 bis 50 °C	5 bis 50 °C
Abmessungen	160 mm × 125 mm × 50 mm	70 mm × 42 mm × 30 mm
Masse	0,7 kg	0,15 kg
Betriebsspannung	90 bis 240 VAC, 50 bis 60 Hz (externes Schaltnetzteil, im Lieferumfang)	±15 V, 315 mA max., stabilisiert
