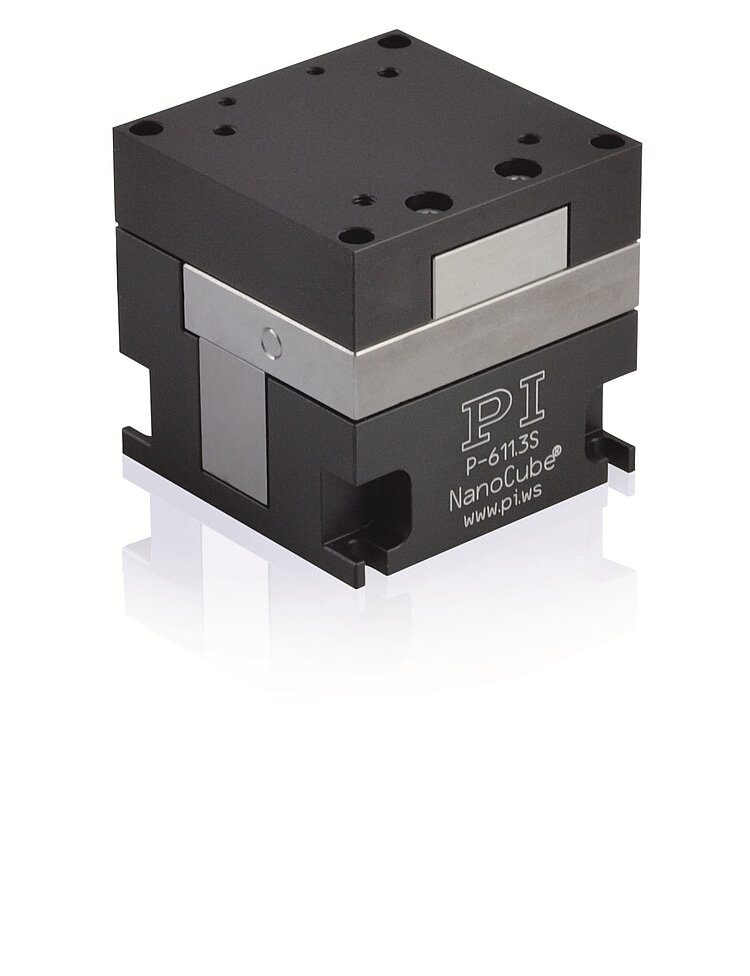

P-611.3 NanoCube® XYZ-System

Kompaktes mehrachsiges Piezosystem für die Nanopositionierung und Faserjustage

P-611.3 NanoCube® XYZ-System
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Stellweg bis 120 µm × 120 µm × 120 µm
  • Ultrakompakt: 44 mm × 44 mm × 44 mm
  • Auflösung bis 0,2 nm
  • Schnelles Ansprechverhalten
  • Spielfreie und hochgenaue Festkörperführungen
  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Für schnelles Scannen
  • Version mit integriertem Faserhalter
  • Besonders kostengünstige Systeme

Einsatzgebiete

  • Photonik / integrierte Optik
  • Mikromanipulation
  • Biotechnologie
  • Halbleitertests
  • Faserpositionierung

Überragende Lebensdauer dank PICMA® Piezoaktoren

Die patentierten PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen

Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie sind 100 % vakuumtauglich und arbeiten in einem weiten Temperaturbereich.

Spezifikationen

Datenblatt P-611.3

Version / Datum
2018-04-16
Version / Datum
2018-05-08
Version / Datum
2018-06-08
Version / Datum
2018-06-08
Dokumentsprache
pdf - 640 KB
pdf - 647 KB
pdf - 729 KB
pdf - 804 KB

Downloads

Datenblatt

Datenblatt P-611.3

Version / Datum
2018-04-16
Version / Datum
2018-05-08
Version / Datum
2018-06-08
Version / Datum
2018-06-08
Dokumentsprache
pdf - 640 KB
pdf - 647 KB
pdf - 729 KB
pdf - 804 KB

Dokumentation

Benutzerhandbuch PZ253

P-611 Nanopositioniersysteme mit DMS-Sensor / ohne Sensor
Version / Datum
2014-07-24
Version / Datum
2014-07-24
Dokumentsprache
pdf - 1 MB
pdf - 1 MB

Technical Note P611T0006

Auspacken und Handhabung von P-611 Nanopositioniersystemen
Version / Datum
2018-01-24
Dokumentsprache Englisch
pdf - 1 MB

3-D-Modelle

P-611.3x 3D-Modell
