A-60x PIglide RT Rotatorisches Luftlagermodul

Reibungsfrei, nicht motorisiert

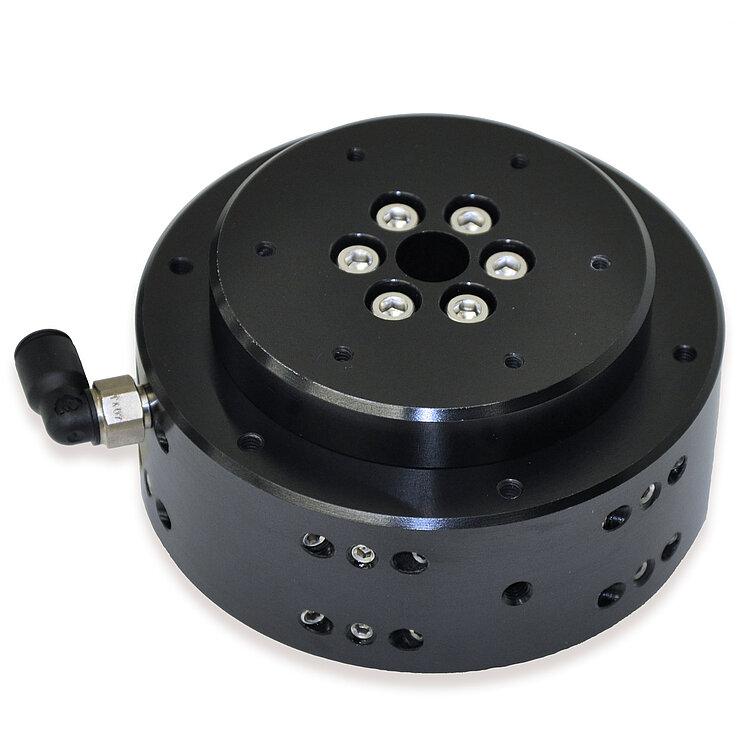

A-60x PIglide RT Rotatorisches Luftlagermodul
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung
  • Durchmesser Bewegungsplattform von 50 mm bis 300 mm
  • Belastbarkeit bis 425 kg
  • Exzentrizität / Ebenheit <200 nm
  • Kann horizontal oder vertikal montiert werden

Produktübersicht

Die nicht motorisierten, passiven, rotatorischen Luftlagermodule der PIglide RT-Serie sind für Genauigkeit, Präzision, hohe Steifigkeit und hohen Bedienkomfort ausgelegt. Sie können in beliebiger Orientierung eingesetzt werden und sind mit Motor und Encoder als komplette Positionierlösung leicht zu integrieren.

Die Lager der RT-Serie bieten eine überragende Leistung bei Exzentrizität, Ebenheit und Taumeln. Sie haben kein Losbrechmoment und keinen Reibungswiderstand während des Betriebs, da sie reibungsfrei sind. Sie sind ideal für den Einsatz in Reinräumen, sind wartungsfrei, benötigen keine Schmierung und haben eine unbegrenzte Lebensdauer.

Zubehör und Optionen

  • Encoder zur präzisen Erfassung des Tischwinkels während des manuellen Betriebs
  • Befestigungsplattform zur horizontalen Montage auf optische Tische und flache Oberflächen
  • PIglide Filter und Druckregler
  • Kundenspezifische Montagelaschen und quadratische Gehäuse

Einsatzgebiete

Optische Justage, Metrologie, Teileprüfung, Kalibrierung, Scanning, Schleppmomentmessung.

Aufgrund der Reibungsfreiheit entstehen keine Partikel, wodurch PIglide Tische ideal unter Reinraumbedingungen eingesetzt werden können.

Spezifikationen

Datenblatt

Datenblatt A-60x

Version / Datum
2020-11-10
Version / Datum
2020-11-10
Dokumentsprache
pdf - 2 MB
pdf - 2 MB

Downloads

Datenblatt

Datenblatt

Datenblatt A-60x

Version / Datum
2020-11-10
Version / Datum
2020-11-10
Dokumentsprache
pdf - 2 MB
pdf - 2 MB

Dokumentation

Dokumentation

Benutzerhandbuch A60XD001

A-60X.XXXX PIglide RT Rotatorisches Luftlagermodul
Version / Datum
2.0 2020-11-03
Dokumentsprache Englisch
Anfrage Downloadlink

3-D-Modelle

3-D-Modelle

A-60x 3D-Modell

Anfrage Downloadlink

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

A-601.025B
PIglide RT Rotatorisches Luftlagermodul, 50 mm Durchmesser Bewegungsplattform, 25 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-601.025H
PIglide RT Rotatorisches Luftlagermodul, 50 mm Durchmesser Bewegungsplattform, 25 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-602.038B
PIglide RT Rotatorisches Luftlagermodul, 75 mm Durchmesser Bewegungsplattform, 38 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-602.038H
PIglide RT Rotatorisches Luftlagermodul, 75 mm Durchmesser Bewegungsplattform, 38 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-603.025B
PIglide RT Rotatorisches Luftlagermodul, 100 mm Durchmesser Bewegungsplattform, 25 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-603.025H
PIglide RT Rotatorisches Luftlagermodul, 100 mm Durchmesser Bewegungsplattform, 25 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-603.050B
PIglide RT Rotatorisches Luftlagermodul, 100 mm Durchmesser Bewegungsplattform, 50 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-603.050H
PIglide RT Rotatorisches Luftlagermodul, 100 mm Durchmesser Bewegungsplattform, 50 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-604.050B
PIglide RT Rotatorisches Luftlagermodul, 150 mm Durchmesser Bewegungsplattform, 50 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-604.050H
PIglide RT Rotatorisches Luftlagermodul, 150 mm Durchmesser Bewegungsplattform, 50 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-604.090B
PIglide RT Rotatorisches Luftlagermodul, 150 mm Durchmesser Bewegungsplattform, 90 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-604.090H
PIglide RT Rotatorisches Luftlagermodul, 150 mm Durchmesser Bewegungsplattform, 90 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-605.065B
PIglide RT Rotatorisches Luftlagermodul, 200 mm Durchmesser Bewegungsplattform, 65 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-605.065H
PIglide RT Rotatorisches Luftlagermodul, 200 mm Durchmesser Bewegungsplattform, 65 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-605.100B
PIglide RT Rotatorisches Luftlagermodul, 200 mm Durchmesser Bewegungsplattform, 100 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-605.100H
PIglide RT Rotatorisches Luftlagermodul, 200 mm Durchmesser Bewegungsplattform, 100 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-607.075B
PIglide RT Rotatorisches Luftlagermodul, 300 mm Durchmesser Bewegungsplattform, 75 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-607.075H
PIglide RT Rotatorisches Luftlagermodul, 300 mm Durchmesser Bewegungsplattform, 75 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
A-607.175B
PIglide RT Rotatorisches Luftlagermodul, 300 mm Durchmesser Bewegungsplattform, 175 mm Länge des Lagersitzes, Befestigungsplattform, absoluter Rotationsencoder mit BiSS-C-Signalübertragung
A-607.175H
PIglide RT Rotatorisches Luftlagermodul, 300 mm Durchmesser Bewegungsplattform, 175 mm Länge des Lagersitzes, Befestigungsplattform, inkrementeller Rotationsencoder mit A/B-Quadratur-Signalübertragung
