V-412 Hochlast-Lineartisch für die Industrielle Automatisierung

Hohe Leistungsfähigkeit, Linearmotor

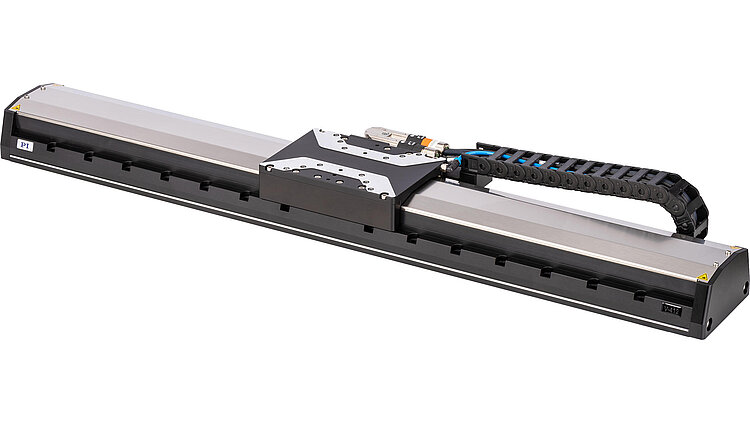

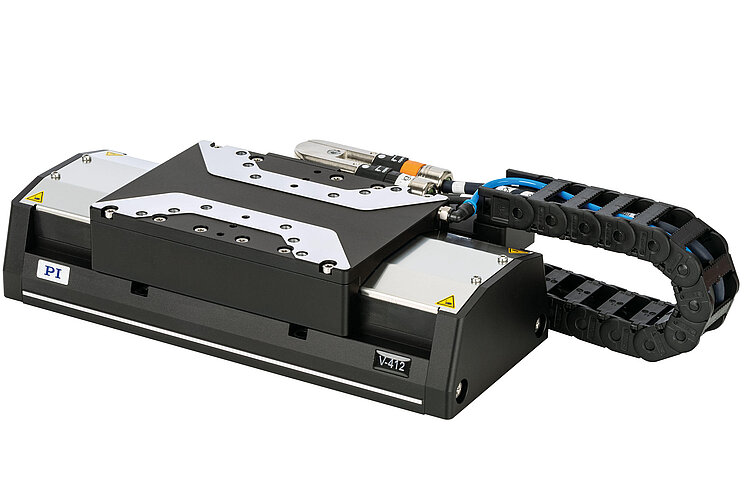

V-412 Hochlast-Lineartisch

Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Breite 116 mm
Stellweg bis 610 mm
Nennkraft 33 N
Inkrementeller oder absoluter Linearencoder
Präzise Kugelumlaufführungen, Belastbarkeit bis 400 N
Seitliches Abdeckband zum Schutz vor Partikeln

Mit V-412 hat PI einen hochpräzisen Lineartisch mit Linearmotor in seinem Produktportfolio für industrielle Lösungen. Das Design ist konsequent auf anspruchsvolle Industriebedingungen ausgerichtet und zeichnet sich durch hohe Steifigkeit und den Einsatz hochwertiger Komponenten aus: leistungsfähige eisenlose Linearmotoren, hochbelastbare Kugelumlaufführungen und präzise Linearencoder. Mit ihrer hohen Auflösung ermöglichen die Encoder eine hervorragende Bahntreue, kleine Folgefehler und kurze Einschwingzeiten. Für maximale Flexibilität kann zwischen inkrementellen und absoluten Encodern gewählt werden. Absolutencoder liefern eindeutige Lageinformationen, die eine sofortige Feststellung der Position ermöglichen. Somit ist keine Referenzierung beim Einschalten erforderlich, Effizienz und Sicherheit im Betrieb können gesteigert werden. Industrietaugliche Stecker bieten ein schnelle und sichere Anschlussmöglichkeit. Das seitliche Abdeckband und der Spülluftanschluss verhindern die Kontaminierung mit Partikeln.

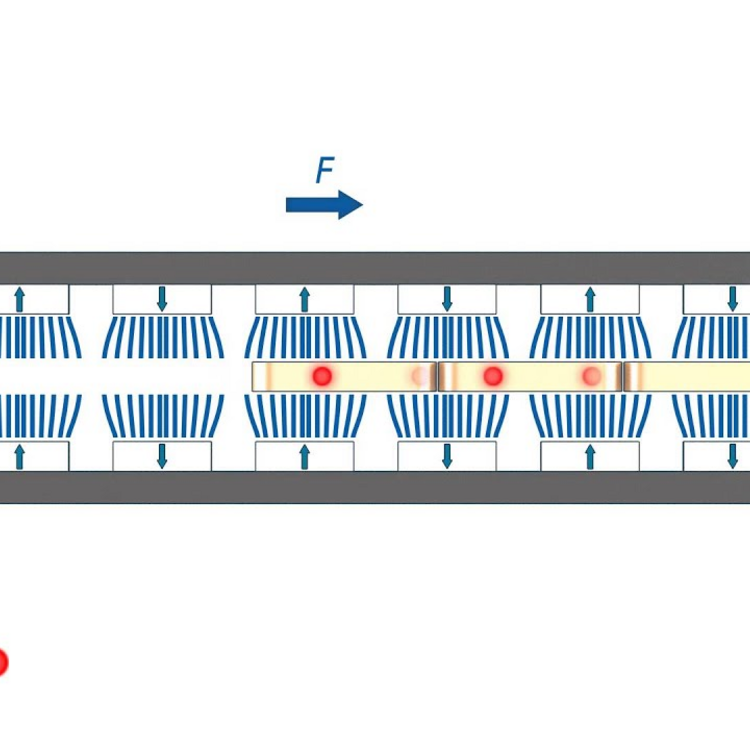

Linearmotoren sind elektromagnetische Direktantriebe. Sie verzichten auf mechanische Bauteile im Antriebsstrang und übertragen die Antriebskraft direkt und reibungsfrei auf die Bewegungsplattform. Die Antriebe erreichen hohe Geschwindigkeiten und Beschleunigungen. Eisenlose Motoren eignen sich besonders für Positionieraufgaben mit höchsten Ansprüchen an Präzision, da es keine unerwünschten Wechselwirkungen mit den Permanentmagneten gibt. Dies ermöglicht einen gleichmäßigen Lauf auch bei niedrigsten Geschwindigkeiten, gleichzeitig treten keine Vibrationen bei hohen Geschwindigkeiten auf. Nichtlinearitäten im Regelverhalten werden vermieden und jede beliebige Position kann einfach geregelt werden. Die Antriebskraft ist frei einstellbar.

Laserschneiden. Scannen. Digitaldruck. Elektronikmontage und -inspektion. AOI (Automatische optische Inspektion). Automatisierung. Flachbildschirm-Herstellung. Anwendungen mit hohen Anforderungen an Dynamik, Präzision, gleichmäßige Scanbewegungen, kurze Einschwingzeiten und kleinen Tracking-Error.

Download Datenblatt Zu den Spezifikationen

Datenblatt

Datenblatt V-412

Version / Datum

2020-08-04

Version / Datum

2020-04-08

Version / Datum

2021-01-14

Version / Datum

2019-04-01

Dokumentsprache

pdf - 1 MB

pdf - 1 MB

pdf - 619 KB

pdf - 883 KB

Bewegen	V-412.03	V-412.05	V-412.09	V-412.13	Einheit	Toleranz
Aktive Achsen	X	X	X	X
Stellweg	52	102	204	305	mm
Neigen / Gieren	±9	±14	±19	±29	µrad	max. +10 %
Geradheit / Ebenheit	±1,5	±2,5	±4	±6	µm	max.
Geschwindigkeit, unbelastet	2000	2000	2000	2000	mm/s	max.
Positioniergenauigkeit, unkalibriert	±3	±4	±8	±10	µm	typ.

Bewegen	V-412.17	V-412.21	V-412.25	Einheit	Toleranz
Aktive Achsen	X	X	X
Stellweg	407	508	610	mm
Neigen / Gieren	±39	±48	±58	µrad	max. +10 %
Geradheit / Ebenheit	±8	±9	±10	µm	max.
Geschwindigkeit, unbelastet	2000	2000	2000	mm/s	max.
Positioniergenauigkeit, unkalibriert	±12	±14	±15	µm	typ.

Encoderoptionen	V-412.xxx211Ex	V-412.xxx025Ex	Einheit	Toleranz
Integrierter Sensor	Inkrementeller Linearencoder	Absolut messender Linearencoder
Sensorsignal	Sin/cos, 1 V Spitze-Spitze, 20 µm Signalperiode	EnDat 2.2
Rechnerische Auflösung	0,0003	0,001	µm
Kleinste Schrittweite	5	10	nm	typ.
Bidirektionale Wiederholgenauigkeit	±0,5	±0,5	µm	typ.
Endschalter	Hall-Effekt, Öffner, 5 V, NPN	–

Mechanische Eigenschaften	V-412.xxxxxx	Einheit	Toleranz
Führungstyp	Kugelumlaufführung
Belastbarkeit in Z	400	N	max.
Zulässige Querkraft	200	N	max.
Zulässiges Moment in θ_X	20	N·m	max.
Zulässiges Moment in θ_Y	15	N·m	max.
Zulässiges Moment in θ_Z	20	N·m	max.

Antriebseigenschaften	V-412.xx6	Einheit	Toleranz
Antriebstyp	Eisenloser 3-Phasen-Linearmotor
Zwischenkreisspannung, effektiv	300	VDC	max.
Spitzenkraft	151	N	typ.
Nennkraft	33	N	typ.
Spitzenstrom, effektiv	7,55	A	typ.
Nennstrom, effektiv	2,39	A	typ.
Kraftkonstante, effektiv	19,9	N/A	typ.
Motorkonstante	4	N/√W	typ.
Elektrische Zeitkonstante	0,19	ms
Widerstand Phase-Phase	8,69	Ω	typ.
Induktivität Phase-Phase	1,4	mH	typ.
Gegen-EMK Phase-Phase	8,1	V·s/m	max.
Polteilung N-N	30,5	mm

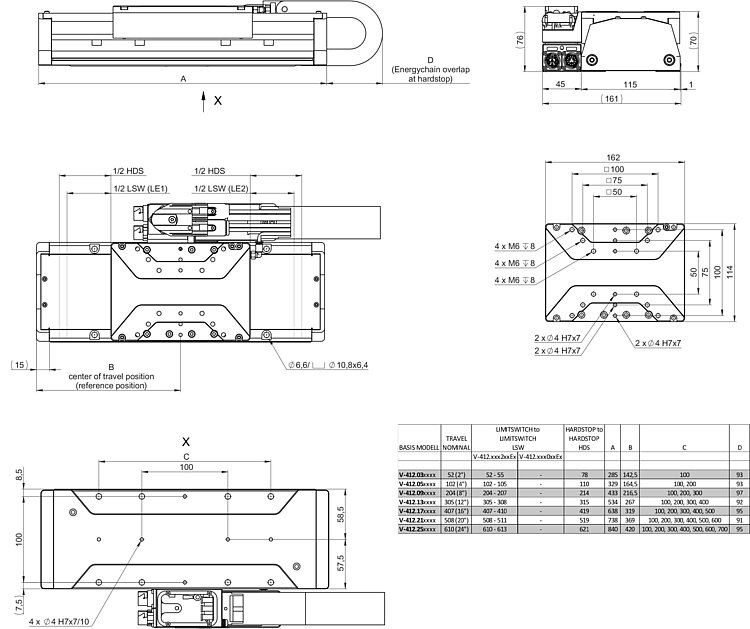

Anschlüsse und Umgebung	V-412	Einheit	Toleranz
Material	Aluminium, schwarz eloxiert Edelstahl
Gesamtmasse	V-412.03 (52 mm Stellweg): 5,0 V-412.05 (102 mm Stellweg): 5,6 V-412.09 (204 mm Stellweg): 6,7 V-412.13 (305 mm Stellweg): 7,9 V-412.17 (407 mm Stellweg): 9,0 V-412.21 (508 mm Stellweg): 10,2 V-412.25 (610 mm Stellweg): 11,3	kg	±5 %
Bewegte Masse	1,7	kg	±5 %
MTBF	20000	h
Anschluss	M15 (Motor) M15 (Linearencoder) Aufnahme für Spülluftschlauch mit Außendurchmesser 4 mm
Empfohlene Controller	G-901.R519 Modularer ACS-Controller

Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
