V-417.E1XYH Schleppkette für V-41x Positionierer

V-417.E1XYH Schleppkette für V-41x Positionierer

Kabel-Management für XY-Aufbauten aus V-412 und V-417 Lineartischen

Für XY-Aufbauten aus V-412 Lineartischen
Für XY-Aufbauten aus V-417 Lineartischen

Angebot / Bestellung

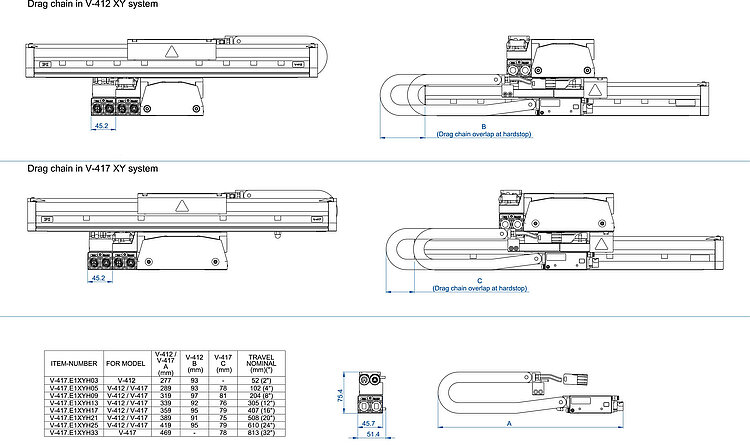

V-417.E1XYH, Abmessungen in mm

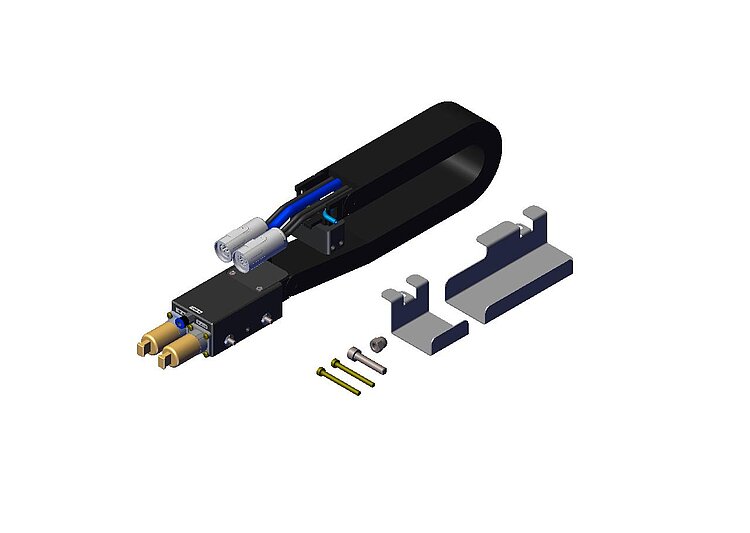

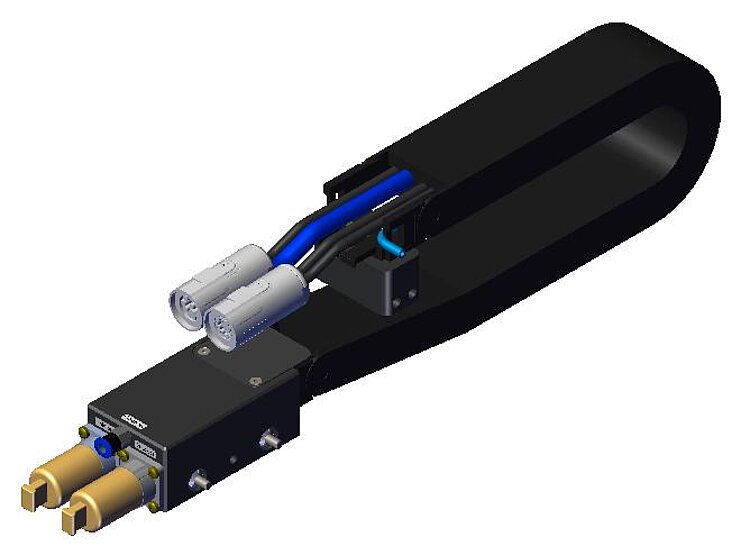

V-417.E1XYH13 mit Montagematerial

Funktion der Schleppkette

In XY-Aufbauten aus V-412 bzw. V-417 Lineartischen übernimmt die V-417.E1XYH Schleppkette das Kabelmanagement der Y-Achse in X-Richtung. Dazu wird die Schleppkette an der X-Achse angebracht.

Schleppketten für V-412 und V-417 XY-Aufbauten

Welche Schleppkette für welchen Stellweg der X-Achse?

52 mm Stellweg: V-417.E1XYH03
102 mm Stellweg: V-417.E1XYH05
204 mm Stellweg: V-417.E1XYH09
305 mm Stellweg: V-417.E1XYH13
407 mm Stellweg: V-417.E1XYH17
508 mm Stellweg: V-417.E1XYH21
610 mm Stellweg: V-417.E1XYH25
813 mm Stellweg: V-417.E1XYH33

Achten Sie bei der Bestellung auf folgendes:

Unabhängig vom Stellweg der Y-Achse muss die V-417.E1XYH Schleppkette für den Stellweg der X-Achse ausgewählt werden.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2025-10-28

pdf - 1 MB

Version / Datum

2025-10-28

pdf - 1 MB

	V-417.E1XYH03	V-417.E1XYH05	V-417.E1XYH09	V-417.E1XYH13	V-417.E1XYH17	V-417.E1XYH21	V-417.E1XYH25	V-417.E1XYH33
Material	Kettenglieder: igumid G/GLW	Kettenglieder: igumid G/GLW	Kettenglieder: igumid G/GLW	Kettenglieder: igumid G/GLW	Kettenglieder: igumid G/GLW	Kettenglieder: igumid G/GLW	Kettenglieder: igumid G/GLW	Kettenglieder: igumid G/GLW
Gesamtmasse	450 g	480 g	545 g	555 g	585 g	605 g	615 g	645 g
Maximale Geschwindigkeit	2 m/s	2 m/s	2 m/s	2 m/s	2 m/s	2 m/s	2 m/s	2 m/s
Verfahrweg	52 mm	102 mm	204 mm	305 mm	407 mm	508 mm	610 mm	813 mm

Hinweis zu Gesamtmasse: Toleranz: ± 5 %

Hinweis zu Verfahrweg: muss dem Stellweg der X-Achse (untere Achse) entsprechen
