Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 305 mm Stellweg; 250 N Belastbarkeit; 500 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze

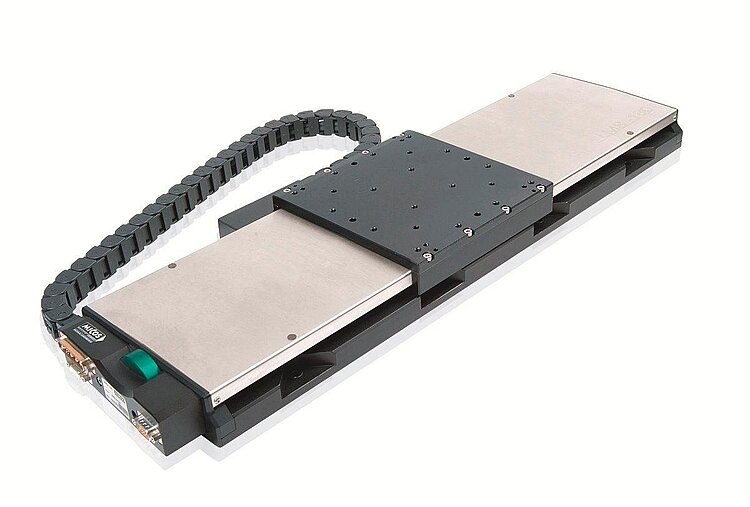

LMS-180 Präzisions-Lineartisch
Hohe Dynamik durch magnetischen Direktantrieb, exzellente Ablaufgenauigkeit
- Stellwege bis 508 mm (20")
- Geschwindigkeit bis 500 mm/s
- Inkrementeller Encoder mit 15 nm Auflösung
Richtung der Achsen und Momente für Lineartische

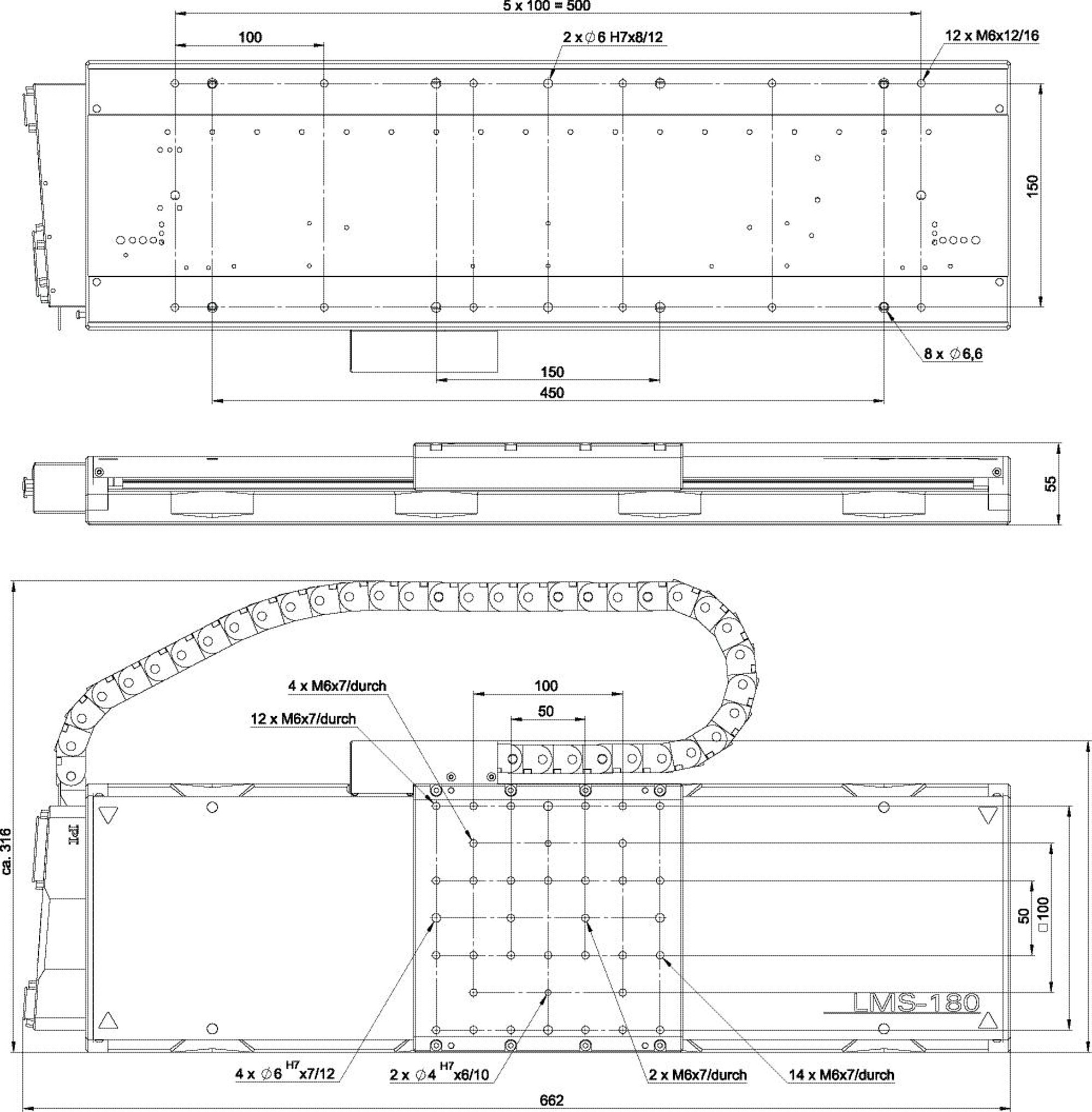

LMS-180, Abmessungen in mm. LS-010: Kabel für Linearencoder
LMS-180 Präzisions-Lineartisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Im Moment ist nur eine eingeschränkte Auswahl an Produktvarianten verfügbar.
Bitte beachten Sie, dass im Moment nur eine eingeschränkte Auswahl an Varianten dieser Produktfamilie zur Verfügung steht. Diese Auswahl finden Sie hier auf der Webseite. Die vollständige Produktliste finden Sie im PDF-Datenblatt, das Ihnen zum Herunterladen zur Verfügung steht.
Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns über info@pi.de.
Lineartisch der Referenzklasse
Hohe Ablaufgenauigkeit mit Kugelumlaufführungen. Induktive Endschalter. Hohe Positionsauflösung durch inkrementellen Encoder mit analoger Signalübertragung (sin/cos, 1 Vpp). Mehrachsige Kombinationen mit direktgetriebenen Rotationstischen der UPR-Serie. Modelle mit DC-Servo- oder Schrittmotoren sind im selben Formfaktor verfügbar.
Magnetischer Direktantrieb
Eisenloser magnetischer Direktantrieb für hohe Geschwindigkeit und Beschleunigung. Hohe Positionsauflösung.
Einsatzgebiete
Industrie und Forschung. Messtechnik, Präzisionsscannen in der Halbleiter- oder der Elektronikproduktion.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
Klicken Sie in die Tabelle und nutzen Sie die Pfeiltasten auf Ihrer Tastatur, um nach links und rechts zu scrollen.
| Bewegen | 68509131 | Toleranz |
|---|---|---|
| Aktive Achsen | X | |
| Stellweg in X | 305 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 500 mm/s | |
| Geradheit (Lineares Übersprechen in Y bei Bewegung in X) | ± 4 µm | typ. |
| Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 4 µm | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 60 µrad | typ. |
| Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 50 µrad | typ. |
| Positionieren | 68509131 | Toleranz |
| Kleinste Schrittweite in X | 0,04 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,05 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 0,2 µm | typ. |
| Referenzschalter | Encoder-Index | |
| Endschalter | Induktiv | |
| Integrierter Sensor | Inkrementeller Linearencoder | |
| Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | |
| Sensorauflösung | 15 nm | |
| Antriebseigenschaften | 68509131 | Toleranz |
| Antriebstyp | Eisenloser 3-Phasen-Linearmotor | |
| Nennspannung | 48 V | |
| Nennstrom, effektiv | 3,2 A | typ. |
| Spitzenstrom, effektiv | 7,5 A | typ. |
| Antriebskraft in positiver Bewegungsrichtung in X | 50 N | typ. |
| Antriebskraft in negativer Bewegungsrichtung in X | 50 N | typ. |
| Spitzenkraft in positiver Bewegungsrichtung in X | 150 N | |
| Spitzenkraft in negativer Bewegungsrichtung in X | 150 N | |
| Kraftkonstante | 19,9 N/A | |
| Widerstand Phase-Phase | 1,8 Ω | typ. |
| Induktivität Phase-Phase | 0,6 mH | |
| Gegen-EMK Phase-Phase | 16 V·s/m | max. |
| Polteilung N-N | 30 mm | |
| Mechanische Eigenschaften | 68509131 | Toleranz |
| Zulässige Druckkraft in Y | 500 N | max. |
| Zulässige Druckkraft in Z | 250 N | max. |
| Bewegte Masse in X, unbelastet | 900 g | |
| Führung | Kugelumlaufführung | |
| Gesamtmasse | 11500 g | |
| Material | Aluminium, schwarz eloxiert | |
| Anschlüsse und Umgebung | 68509131 | Toleranz |
| Betriebstemperaturbereich | 10 bis 50 °C | |
| Anschluss | D-Sub 9W4 (m) | |
| Sensoranschluss | D-Sub 9 (m) | |
| Empfohlene Controller / Treiber | ACS SPii+EC und andere Industrielösungen |
