Lineartisch für sehr hohe Lasten; DC-Motor; 305 mm Stellweg; 1500 N Belastbarkeit; 150 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Auflösung, A/B-Quadratur, RS-422

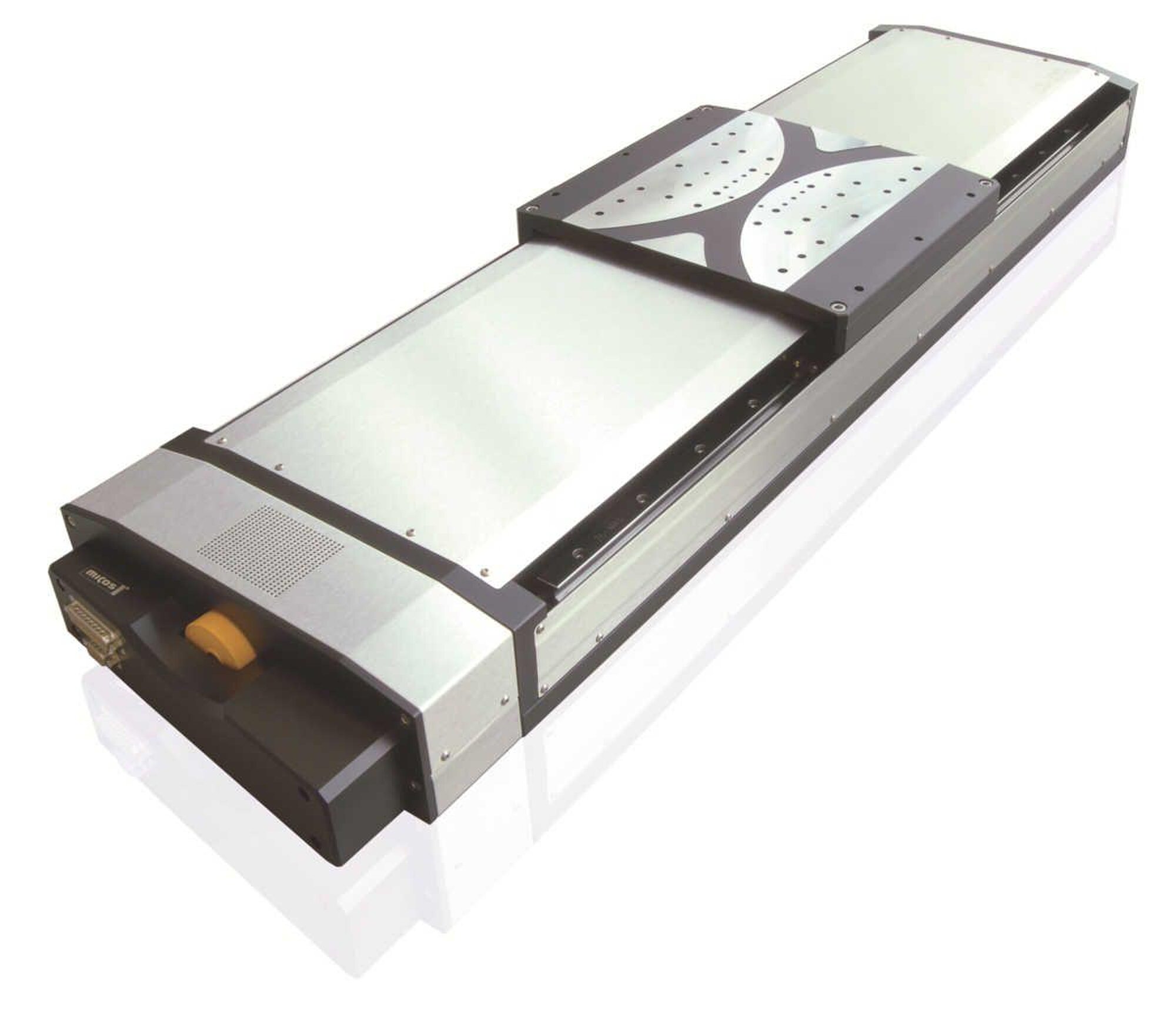

LS-270 Lineartisch für sehr hohe Lasten
Robustes Design mit hoher Steifigkeit
- Stellwege von 305 bis 1016 mm (12 bis 40")
- Hervorragende Ablaufgenauigkeit
- Max. Geschwindigkeit bis 150 mm/s
- Belastbarkeit bis 1500 N
- Versionen mit Linearmesssystem
Richtung der Achsen und Momente für Lineartische

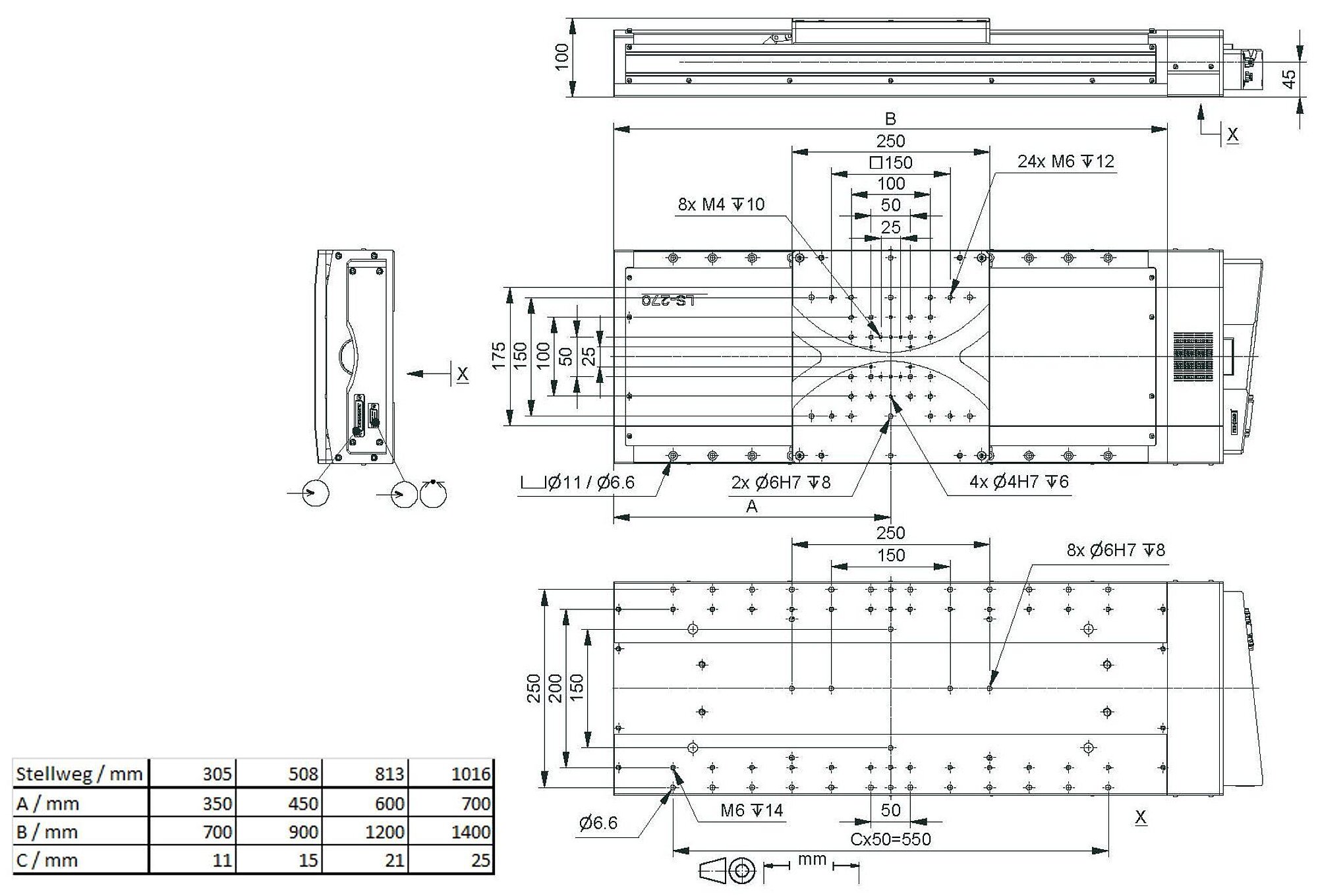

LS-270, Abmessungen in mm
LS-270 Lineartisch für sehr hohe Lasten
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Im Moment ist nur eine eingeschränkte Auswahl an Produktvarianten verfügbar.
Bitte beachten Sie, dass im Moment nur eine eingeschränkte Auswahl an Varianten dieser Produktfamilie zur Verfügung steht. Diese Auswahl finden Sie hier auf der Webseite. Die vollständige Produktliste finden Sie im PDF-Datenblatt, das Ihnen zum Herunterladen zur Verfügung steht.
Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns über info@pi.de.
Lineartisch der Referenzklasse
Hohe Ablaufgenauigkeit und Belastbarkeit durch Kreuzrollenführungen mit hoher Lebensdauer. Präzisions-Kugelumlaufspindel mit 5 mm Steigung. Grundprofil aus entspanntem Aluminium für hohe Stabilität. Kontaktlose induktive Endschalter.
Antriebsarten
- Geregelter DC-Servomotor mit Rotationsencoder auf der Antriebswelle
- 2-Phasen-Schrittmotor für hohes Drehmoment auch bei kleinen Geschwindigkeiten und hohe Auflösung
Versionen mit direkter Positionsmessung
Integrierter Linearencoder, zwischen den Führungen montiert. Direkte Positionsmessung der bewegten Plattform eliminiert den Einfluss von mechanischem Spiel und Hysterese im Antriebsstrang auf die Positioniergenauigkeit.
Einsatzgebiete
Präzisionspositionierung in Industrie und Forschung, hohe Einsatzzyklen.
Spezifikationen
Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.Spezifikationen
Wählen Sie einen Stellweg:
Klicken Sie in die Tabelle und nutzen Sie die Pfeiltasten auf Ihrer Tastatur, um nach links und rechts zu scrollen.
| Bewegen | 623991204 | 623991214 | 623991304 | 623991314 | 623991404 | 623991414 | 623991504 | 623992214-0001 | 623992304 | 623992314-0001 | 623992414-LS011 | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 305 mm | 305 mm | 508 mm | 508 mm | 815 mm | 815 mm | 1016 mm | 305 mm | 508 mm | 508 mm | 815 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 150 mm/s | 150 mm/s | 150 mm/s | 150 mm/s | 150 mm/s | 150 mm/s | 150 mm/s | 50 mm/s | 50 mm/s | 50 mm/s | 50 mm/s | |
| Geradheit (Lineares Übersprechen in Y bei Bewegung in X) | ± 3 µm | ± 3 µm | ± 4 µm | ± 4 µm | ± 7 µm | ± 7 µm | ± 10 µm | ± 3 µm | ± 4 µm | ± 4 µm | ± 7 µm | typ. |
| Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 3 µm | ± 3 µm | ± 4 µm | ± 4 µm | ± 7 µm | ± 7 µm | ± 10 µm | ± 3 µm | ± 4 µm | ± 4 µm | ± 7 µm | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 40 µrad | ± 40 µrad | ± 80 µrad | ± 80 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 40 µrad | ± 80 µrad | ± 80 µrad | ± 100 µrad | typ. |
| Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 20 µrad | ± 20 µrad | ± 30 µrad | ± 30 µrad | ± 40 µrad | ± 40 µrad | ± 50 µrad | ± 20 µrad | ± 30 µrad | ± 30 µrad | ± 40 µrad | typ. |
| Positionieren | 623991204 | 623991214 | 623991304 | 623991314 | 623991404 | 623991414 | 623991504 | 623992214-0001 | 623992304 | 623992314-0001 | 623992414-LS011 | Toleranz |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,25 µm | ± 0,075 µm | ± 0,25 µm | ± 0,075 µm | ± 0,25 µm | ± 0,075 µm | ± 0,25 µm | ± 0,075 µm | ± 0,2 µm | ± 0,075 µm | ± 0,075 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 5 µm | 0,3 µm | 5 µm | 0,3 µm | 5 µm | 0,3 µm | 5 µm | 0,3 µm | 5 µm | 0,3 µm | 0,3 µm | typ. |
| Umkehrspiel in X | 5 µm | 5 µm | 5 µm | 5 µm | 5 µm | typ. | ||||||
| Endschalter | Induktiv | Induktiv | Induktiv | Induktiv | Induktiv | Induktiv | Induktiv | Induktiv | Induktiv | Induktiv | Induktiv | |
| Motorencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | |||||
| Sensorsignal Motorencoder | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | |||||
| Auflösung Motorencoder | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | |||||
| Integrierter Sensor | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | ||||||
| Sensorsignal | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | ||||||
| Sensorauflösung | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | ||||||
| Sensorsignalperiode | 20 µm | 20 µm | 20 µm | |||||||||
| Antriebseigenschaften | 623991204 | 623991214 | 623991304 | 623991314 | 623991404 | 623991414 | 623991504 | 623992214-0001 | 623992304 | 623992314-0001 | 623992414-LS011 | Toleranz |
| Antriebstyp | DC-Motor | DC-Motor | DC-Motor | DC-Motor | DC-Motor | DC-Motor | DC-Motor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
| Nennspannung | 22,9 V | 22,9 V | 22,9 V | 22,9 V | 22,9 V | 22,9 V | 22,9 V | |||||
| Nennstrom, effektiv | 5,57 A | 5,57 A | 5,57 A | 5,57 A | 5,57 A | 5,57 A | 5,57 A | 2 A | 2 A | 2 A | 2 A | typ. |
| Antriebskraft in X | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 260 N | 260 N | 260 N | 260 N | typ. |
| Drehmomentkonstante | 57 N·m/A | 57 N·m/A | 57 N·m/A | 57 N·m/A | 57 N·m/A | 57 N·m/A | 57 N·m/A | typ. | ||||
| Widerstand Phase-Phase | 0,65 Ω | 0,65 Ω | 0,65 Ω | 0,65 Ω | 0,65 Ω | 0,65 Ω | 0,65 Ω | 1,8 Ω | 1,8 Ω | 1,8 Ω | 1,8 Ω | typ. |
| Induktivität Phase-Phase | 0,42 mH | 0,42 mH | 0,42 mH | 0,42 mH | 0,42 mH | 0,42 mH | 0,42 mH | 3,2 mH | 3,2 mH | 3,2 mH | 3,2 mH | |
| Betriebsspannung | 24 V V | 24 V V | 24 V V | 24 V V | ||||||||
| Motorauflösung | 400 Vollschritte/U | 400 Vollschritte/U | 400 Vollschritte/U | 400 Vollschritte/U | ||||||||
| Mechanische Eigenschaften | 623991204 | 623991214 | 623991304 | 623991314 | 623991404 | 623991414 | 623991504 | 623992214-0001 | 623992304 | 623992314-0001 | 623992414-LS011 | Toleranz |
| Steifigkeit in θX | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | 1,6 N·m/µrad | |
| Steifigkeit in θY | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | 3,2 N·m/µrad | |
| Zulässige Druckkraft in Y | 1200 N | 1200 N | 1200 N | 1200 N | 1200 N | 1200 N | 1200 N | 1200 N | 1200 N | 1200 N | 1200 N | max. |
| Zulässige Druckkraft in Z | 1500 N | 1500 N | 1500 N | 1500 N | 1500 N | 1500 N | 1500 N | 1500 N | 1500 N | 1500 N | 1500 N | max. |
| Zulässiges Moment in θX | 600 N·m | 600 N·m | 600 N·m | 600 N·m | 600 N·m | 600 N·m | 600 N·m | 600 N·m | 600 N·m | 600 N·m | 600 N·m | max. |
| Zulässiges Moment in θY | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | max. |
| Zulässiges Moment in θZ | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | 250 N·m | max. |
| Haltekraft in X, passiv | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 20 N | 30 N | 30 N | 30 N | 30 N | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | |
| Führung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | |
| Gesamtmasse | 29000 g | 29900 g | 35000 g | 35900 g | 43000 g | 43900 g | 50000 g | 29900 g | 35000 g | 35900 g | 43900 g | |
| Material | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | |
| Anschlüsse und Umgebung | 623991204 | 623991214 | 623991304 | 623991314 | 623991404 | 623991414 | 623991504 | 623992214-0001 | 623992304 | 623992314-0001 | 623992414-LS011 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | D-Sub 25-polig (m) | |
| Empfohlene Controller / Treiber | C-863 C-885 mit C-863.20C885 | C-863 C-885 mit C-863.20C885 | C-863 C-885 mit C-863.20C885 | C-863 C-885 mit C-863.20C885 | C-863 C-885 mit C-863.20C885 | C-863 C-885 mit C-863.20C885 | C-863 C-885 mit C-863.20C885 | C-663 C-885 mit C-663.12C885 | C-663 C-885 mit C-663.12C885 | C-663 C-885 mit C-663.12C885 | C-663 C-885 mit C-663.12C885 | |
| Sensoranschluss | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) |
